Parafoudre DEHNventil ACI

Le parafoudre Type 1 + 2 + 3 conçu pour les installations où la continuité de service est essentielle.

Premier parafoudre Type 1 DEHN équipé de la technologie ACI (Advanced Circuit Interruption), il intègre directement un déconnecteur qui rend inutile l'ajout d'un fusible ou disjoncteur externe. Conçu pour les infrastructures où chaque interruption compte, il associe protection contre les courants de foudre, continuité de service renforcée et maintenance à chaud afin de sécuriser durablement les installations les plus exigeantes.

A retenir :
  • Parafoudre Type 1 + 2 + 3 pour infrastructures sensibles
  • Courant de court-circuit max. : 100 kAeff (220 kApeak)
  • Capacité d’extinction du courant de suite : 100 kArms
  • Temps de déclenchement (tA): ≤ 100 ns
  • Technologie ACI : sans déconnecteur externe
Installation du parafoudre DEHNventil ACI dans un tableau électrique industriel

Avec DEHNventil ACI : toujours protégé, toujours disponible.

Détails techniques

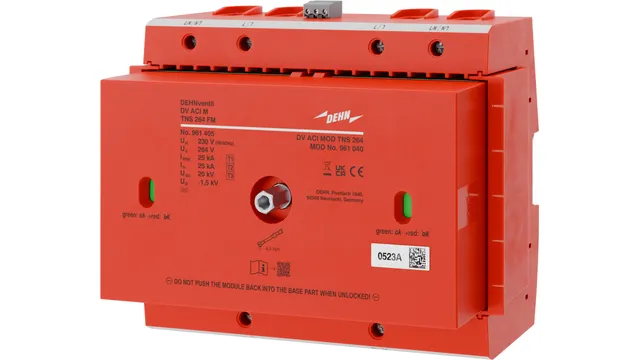

DEHNventil ACI

dehnventil aci m tns 264 fm and mobile

Nouveau
Le passeport numérique

Qu'est-ce qu'un passeport numérique ?

Nos produits intègrent désormais un passeport numérique, accessible directement via un QR code apposé sur le produit. En un scan, vous accédez à toutes les informations essentielles : données techniques à jour, instructions d’installation, valeurs PCF et documents associés.

Toujours disponible et constamment actualisé, le passeport numérique facilite l'installation, la maintenance et le suivi du produit tout au long de son cycle de vie. Plus besoin de rechercher la bonne documentation ou la dernière version d'une notice : toutes les informations sont accessibles directement sur le terrain, depuis un smartphone ou une tablette.

Pourquoi choisir DEHNventil ACI ?

01
Simplifier la conception de vos installations

Grâce à sa technologie ACI avec protection contre les surintensités intégrée, DEHNventil ACI élimine le besoin de fusibles ou disjoncteurs externes, mais également interrompt le courant de suite et se déconnecte rapidement en fin de vie pour permettre de limiter l’énergie traversante. Vous simplifiez le dimensionnement de l'installation, réduisez les risques d'erreur de sélection et facilitez la coordination des protections.

02
Respecter facilement la norme NF C 15-100-1

Conformément à la norme NF C 15-100 (chap. 534), la longueur totale des conducteurs entre les points de raccordement du parafoudre ne doit pas dépasser 50 cm. Comme le déconnecteur est intégré et donc qu'aucun fusible / disjoncteur en amont n’est requis, moins de longueur de câble est nécessaire. De plus, le parafoudre peut être monté directement sur la barre de terre.

03
Garantir la continuité de service

En cas de défaut ou de fin de vie, la cartouche se déconnecte automatiquement, s'éjecte visuellement (bandes vertes) et passe hors tension. Elle peut ensuite être remplacée par une personne habilitée sans coupure préalable de l'installation, contribuant à préserver la continuité de service.

04
Installer plus rapidement

La technologie ACI limite l'énergie traversant le parafoudre lors de sa déconnexion et permet l'utilisation de conducteurs de raccordement de seulement 16 mm². Le câblage est simplifié et l'intégration dans le tableau facilitée.

05
Simplifier vos opérations de maintenance

Le remplacement de la cartouche peut être effectué par l'avant ou par les côtés selon la configuration du tableau. Une conception pensée pour faciliter les interventions, même dans les armoires les plus encombrées.

Produits

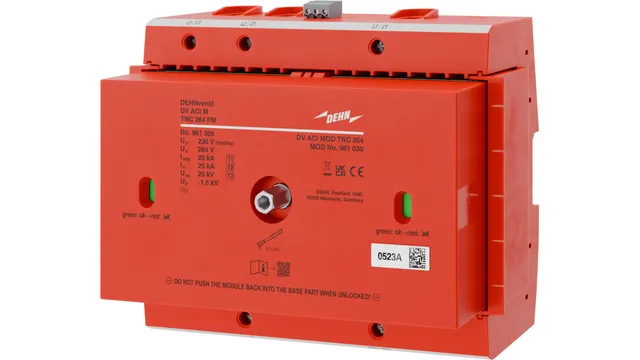

DEHNventil ACI

Vidéo
DEHNventil ACI

Découvrez dans notre tutoriel vidéo comment remplacer facilement la cartouche centrale du parafoudre DEHNventil ACI.

Documentation

DEHN

Technologie ACI

La technologie qui simplifie la protection contre les surtensions.

La technologie ACI (Advanced Circuit Interruption) développée par DEHN intègre un déconnecteur directement dans le parafoudre. Cette conception innovante supprime le besoin de fusibles de secours externes et simplifie la conception comme l'installation des protections contre les surtensions.

Les avantages : moins de composants à installer, gain de place dans les armoires, dimensionnement simplifié et continuité de service renforcée.

Découvrir le fonctionnement de la technologie ACI
Installer and sales looking at a brochure with ACI technology, CI technology and SPDs

DEHNventil ACI
Un concentré de technologie

Depuis plus de 100 ans, DEHN est une référence en matière d'innovation et de progrès technique. Avec les parafoudres CI et ACI, DEHN a créé des solutions compactes pour une protection moderne contre les surtensions. CI signifie « Circuit Interruption » (interruption de circuit) et indique qu'un fusible de dimension optimale est déjà intégré dans le parafoudre. Avec la technologie ACI (Advanced Circuit Interruption) introduite en 2018, ce fusible a été remplacé par une combinaison chambre d'extinction/éclateur intégrée. Ces caractéristiques innovantes, parmi d'autres, font du parafoudre DEHNventil ACI la solution la plus simple et la plus sûre.

En savoir plus sur nos technologies

Comparateur
Parafoudres ACI

FonctionsDEHNventil M2DEHNvenCIDEHNventil ACI
Parafoudre combiné de Type 1 + 2 + 3 selon EN 61643-11

✔

✕

✔

Indicateur d'état

✔

✔

✔

Déconnecteur intégré (pas de fusible externe à ajouter)

✔*

✔

✔

Conception simplifiée✕

✔

✔

Surveillance de la protection contre les surcharges✕

✔

✔

Remplacement du module sous tension✕**✕

✔

Section de raccordement de 16 mm² (même pour un I꜀꜀ de 100kA)✕✕

✔

Indicateur visuel de déconnexion✕✕

✔

*Si fusible amont de calibre inférieur ou égal à 250A gG
** Pas recommandé
