Le parafoudre DEHNventil M2 révèle ses forces surtout dans les installations de distribution industrielles basse tension. Il offre non seulement une liaison équipotentielle de protection contre la foudre, mais protège également les périphériques. Dans les réseaux industriels avec des courants de suite allant jusqu’à 100 kA, il est utilisé pour les classes de protection contre la foudre 1 à 4.

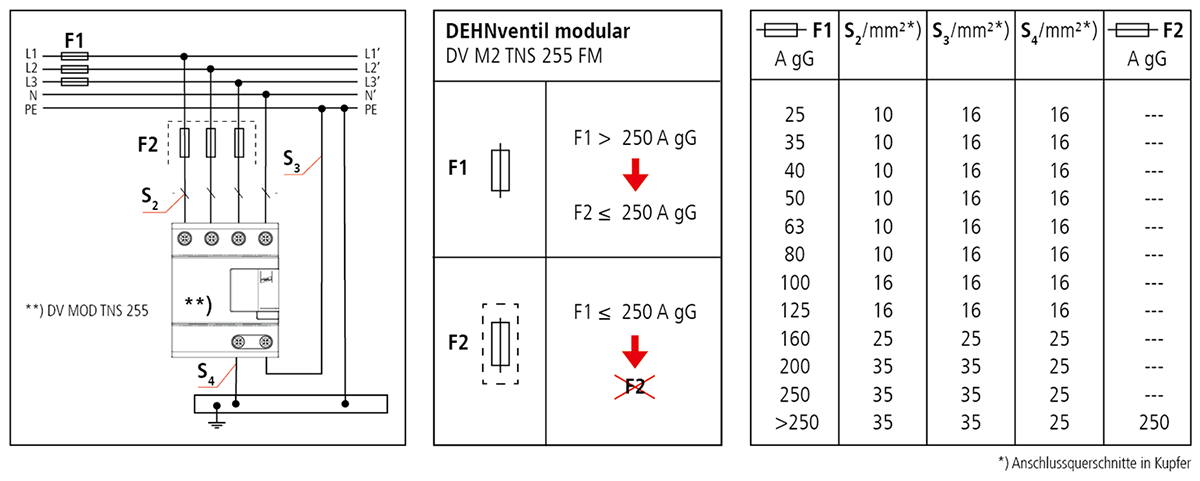

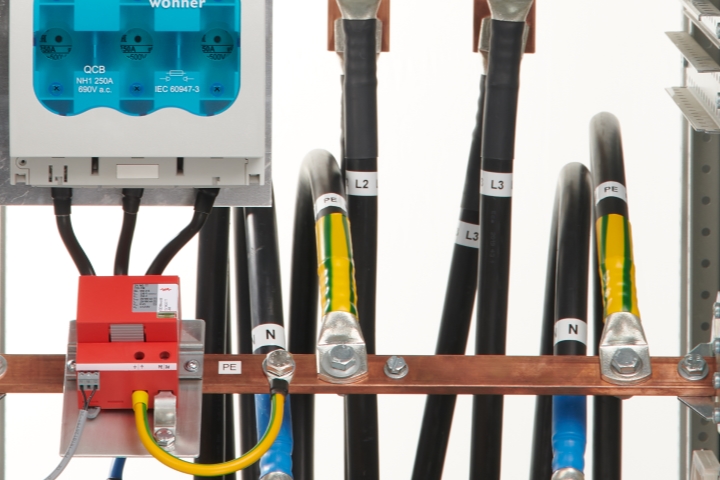

Pour un câblage de dérivation avec fusible de capacité maximale en amont, le fusible nécessaire de 315 A est réduit à 250 A. Cela crée de la place dans le local/compartiment de raccordement des systèmes de distribution basse tension. Un autre avantage : les longueurs de câblage réduites du parafoudre combiné permettent d’utiliser un sectionneur de sécurité NH1 plus petit que le sectionneur NH2 nécessaire auparavant. 

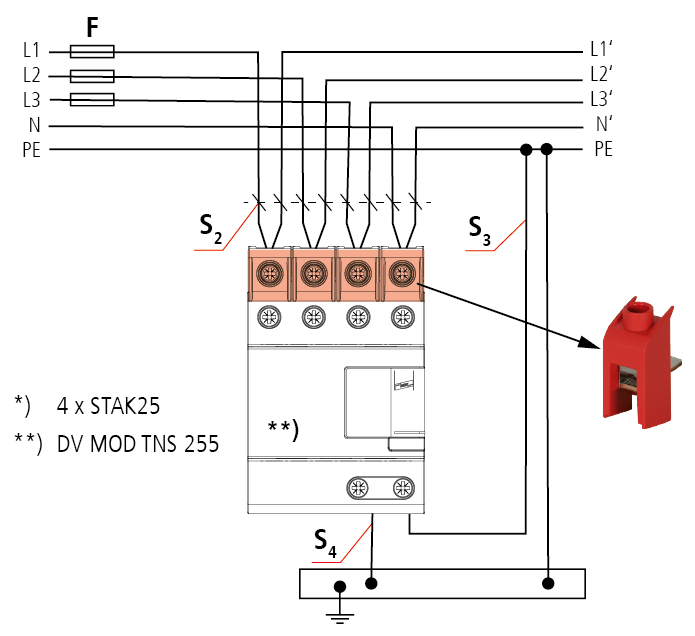

Par rapport au modèle précédent, la largeur du système DEHNventil M2 à été réduite de moitié. Le câblage en série habituel avec double borne n’est donc plus possible. Si vous préférez ce type de raccordement, utilisez STAK 25 (référence 952589) pour transmettre en toute sécurité des courants de service de jusqu’à 100 A. 

Le nouveau système DEHNventil M2 offre les avantages suivants : 

• Largeur d’installation réduite de moitié par rapport au DEHNventil M : 4 modules
• Mécanisme pratique pour remplacer facilement les modules
• Module simple : un seul module pour l’ensemble du câblage du parafoudre
• Télésignalisation (FM) toujours incluse
• Installation inclinée possible : rotation 180°
• Fusible amont max. : 250 A – gain de place supplémentaire grâce à un sectionneur NH1 plus petit (au lieu de NH2)

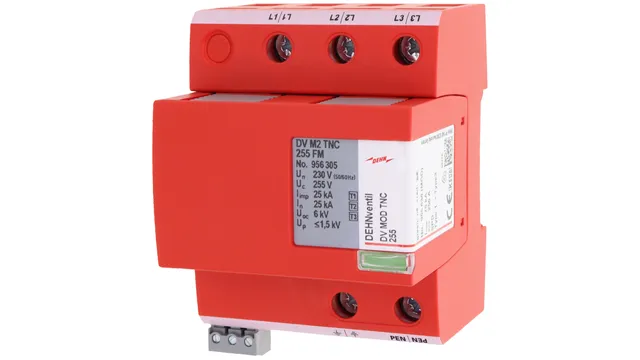

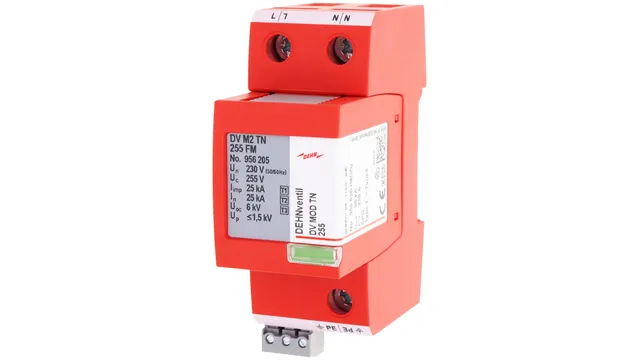

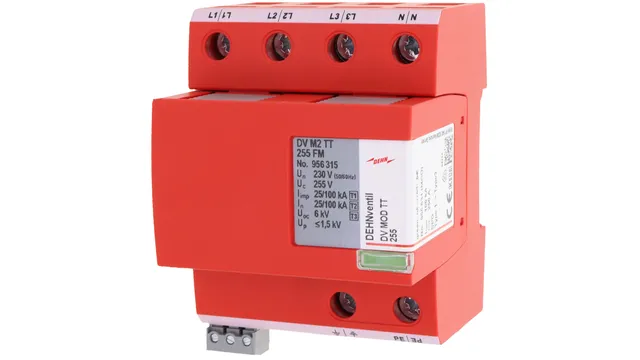

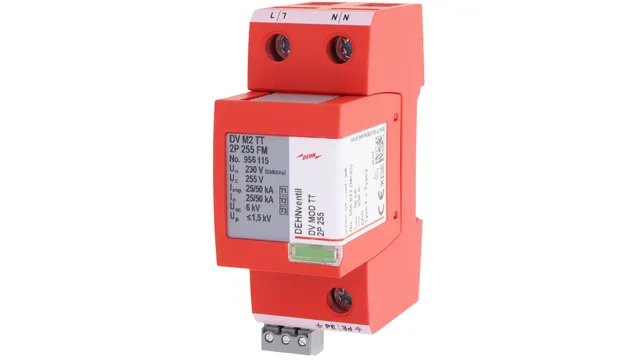

• 5 variantes au lieu de 10 
• Parafoudre combiné Type 1+2+3 avec technologie d’éclateurs à air RAC

Non, il s’agit ici d’un exemple d’aide au montage. La tôle est généralement fabriquée par les constructeurs de tableaux de distribution et sert à faciliter le montage. N’hésitez pas à nous contacter si vous souhaitez des informations supplémentaires.

Non, il est possible de raccorder et de faire fonctionner le parafoudre sans cosse en utilisant les bornes à cage intégrées.

DEHNventil M2 est un parafoudre combiné de type 1+2+3 testé selon la norme DIN EN 61643-11. C’est pourquoi la tension d’essai du test de type 3 doit être indiquée. Dans ce contexte, la valeur UOC correspond à la valeur de tension du test de type 3. Cette valeur est définie comme « la tension en circuit ouvert du générateur hybride au point de connexion de l’appareil à contrôler ». Pour le système DEHNventil M2, elle est de 6 kV. 

Selon la norme DIN EN 61643-11, la capacité d’extinction du courant de suite Ifi correspond au courant de court-circuit non influencé qui peut être interrompu par le SPD de manière autonome et sans déconnexion. Idéalement, cette valeur doit être supérieure ou égale à la résistance aux courts-circuits Isccr. Il s’agit du courant de court-circuit maximal non influencé du réseau électrique pour lequel le parafoudre est dimensionné, en combinaison avec son dispositif de coupure prescrit (DIN EN 61643-11). DEHNventil M2 est en mesure d’éliminer de manière autonome un courant de suite de jusqu’à 100 kAeff. 

Le parafoudre combiné DEHNventil M2 peut être utilisé dans des tableaux de distribution où des courants de court-circuit présumés supérieurs à 50 kAeff peuvent se produire. De plus, un autre test a indiqué que le système peut être utilisé dans des installations où des courants de court-circuit présumés de 100 kAeff (220 kApeak) peuvent se produire. 

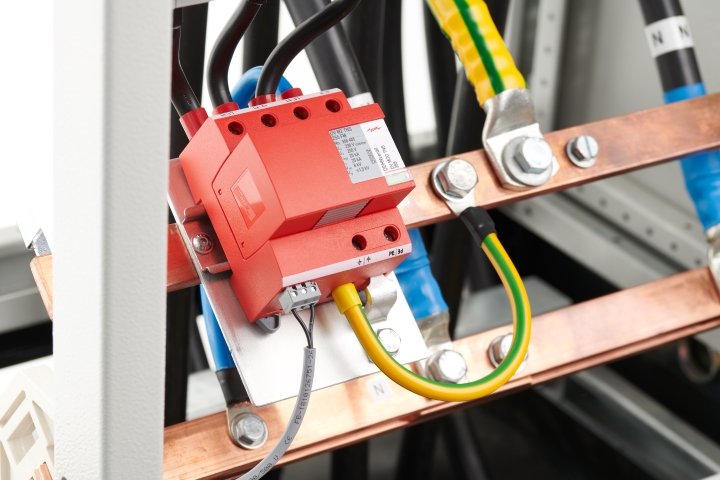

L’utilisation et le raccordement de parafoudres sont définis par la norme DIN VDE 0100-534 (2016-10). Pour les parafoudres de type 1, une connexion au conducteur de protection de l’installation du client et, en complément, à la barre principale de mise à la terre/borne principale de mise à la terre est requise. Les deux raccordements sont visibles sur l’illustration : la connexion au conducteur de protection s’effectue via la plaque de montage mise à la terre (connecteur droit sur DEHNventil M2), le raccordement s’effectue sur la barre principale de mise à la terre (connecteur de gauche sur la barre omnibus PE).  

Remarque : Dans les tableaux de distribution industriels avec des sections supérieures à 150 mm², le raccordement séparé du parafoudre de type 2 avec la barre principale de mise à la terre peut être supprimé car il y a déjà une connexion via un câble de liaison d’une section correspondante.

La plaque de montage illustrée n’est pas en aluminium. Il s’agit d’un matériau en cuivre galvanisé (Cu/gal Sn). Les composants galvanisés sont protégés contre la corrosion. On les retrouve par exemple sur les cosses de câble en cuivre. Sur l’image représentée, la barre omnibus PE (Cu) et la plaque de montage (Cu/gal Sn) ne forment pas une combinaison de matériaux sensible à la corrosion. 

La norme DIN EN 60999-1 s’applique à tous les assemblages par vis et par serrage sans vis. La norme stipule que les raccordements côté fabricant doivent être conçus de manière à ce que tous les types de conducteurs non préparés puissent être raccordés. [Textumbruch]Les bornes utilisées dans les contacts de télésignalisation et pour raccorder le système DEHNventil M2 sont appelées des « bornes à cage ». Vu que le contact est assuré sur toute la surface même en cas de conducteurs multibrins, nous recommandons un raccordement sans cosse de câble. Vous trouverez un exemple de raccordement dans notre notice d’installation. Vous trouverez les instructions d’installation dans les données techniques de nos produits DEHNventil M2. 

DEHNventil est aussi disponible pour le système de barre omnibus 40 mm : les parafoudres combinés DEHNventil ZP TNC (référence 900 390) ou DEHNventil ZP TT (référence 900 391) sont spécialement conçus pour le panneau de raccordement à barre omnibus 40 mm au niveau du compteur. Le système DEHNventil ZP peut être utilisé dans les bâtiments avec une protection externe contre la foudre de classe de protection contre la foudre I et II. Pour les bâtiments (résidentiels) équipés d’une protection extérieure contre la foudre de classe III/IV ou pour les bâtiments résidentiels sans protection extérieure contre la foudre, les produits éprouvés de la gamme DEHNshield ZP peuvent être utilisés, par ex. DSH ZP 2 SG TT 255.
