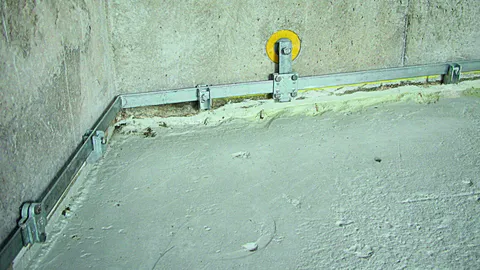

Compensación de potencial

Abrazaderas de tubos, Barras de compensación de potencial y toma de tierra para la compensación de potencial de elementos conductores extraños así como la equipotencialidad contra el rayo.

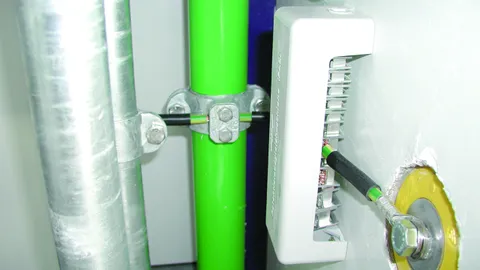

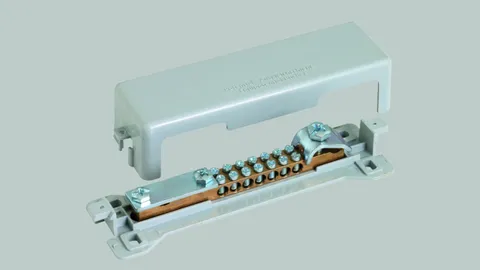

Barra de compensación de potencial K12 con borna de anclaje

Barra de compensación de potencial para compensación de potencial de protección y función según DIN VDE 0100-410/540 y compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).

Versión:
– probada según DIN VDE 0618-1
– símbolo VDE
– símbolo CE
– fijación y cubiertas en material plástico, gris o negro (libre de halógenos)
– cubierta precintable / es posible poner una inscripción
– bornas de anclaje St/gal Zn
– lengüetas de contacto M12

Conexión:
para Rd cada uno con una lengüeta de contacto
para pletina cada uno con dos lengüetas de contacto

Barra de compensación de potencial MS

Barra para la compensación de potencial.
Conexiones para:
7 conductores 2,5-25 mm2 (rígido / flexible)
1 conductor Rd Ø7-10 mm
1 pletina hasta 30 x 3,5 mm o Rd Ø8-10 mm.

Barras de compensación de potencial R15 con regletas de bornas modulares

Barras de compensación de potencial para la compensación de potencial de protección y función según DIN VDE 0100-410/540 y la compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).Versión:
  • probada según DIN VDE 0609
  • 15 módulos
  • conexiones de barras y cubierta en material plástico, gris (libre de halógenos)
  • cubierta precintable / es posible poner una inscripción
  • regletas de borna St/gal Zn

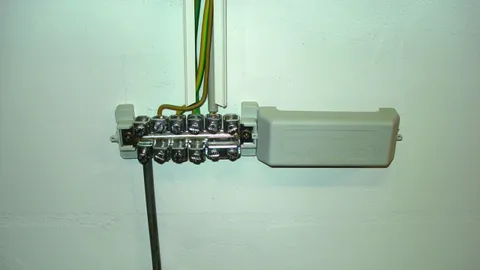

Barra de compensación de potencial con regletas de bornas Mini

Barras de compensación de potencial para la compensación de potencial de protección y función según DIN VDE 0100-410/540 en instalaciones pequeñas.

Versión:
– probado según DIN VDE 0609
– regletas de borna St/gal Zn

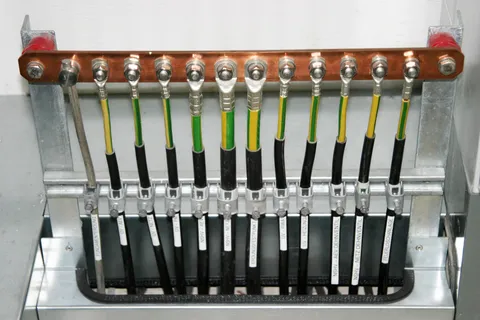

Barras de compensación de potencial – Industria

Barras de compensación de potencial para la compensación de potencial de protección y función según DIN VDE 0100-410/540 y la compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).
Apropiado también para zonas Ex (contra aflojamiento de los tornillos).

Versión:
– con arandela elástica
– aislador UP (duroplástico) con rosca M10
– estabilizado contra rayos ultravioleta y libre de halógenos

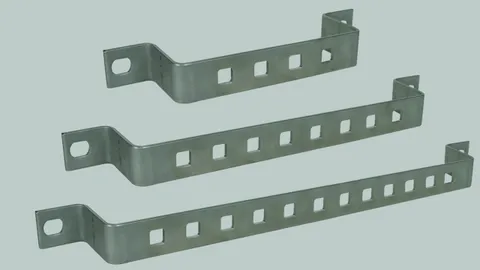

Barras de toma de tierra de una fila

Barras de toma de tierra para atornillar en construcciones de acero, distancia de los taladros 35 mm.

Posibilidades de conexión:
– pletina con taladro: con tornillo avellanado M10 (con protección contra torsión), tuercas y arandela elástica
– conductor redondo: con conector KS por ej. Art. Nº 301 000 / 301 019 o con caballete de sujeción por ej. Art. Nº 390 150

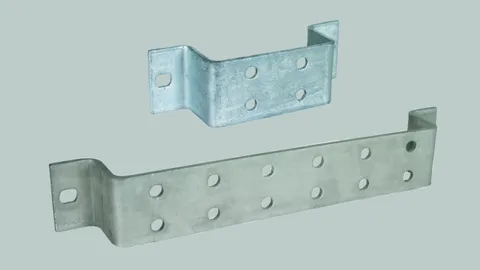

Barras de toma de tierra de dos filas

Barras de toma de tierra para atornillar en construcciones de acero, distancia de los taladros 50 mm.Posibilidades de conexión:
  • pletina con taladro: con tornillo de cabeza hexagonal M10, tuercas y arandela elástica
  • pletina (-40 mm) sin taladro: con caballete de las bornas de separación por ej. Art. Nº 454 100
  • conductor redondo: con conector KS por ej. Art. Nº 301 000 / 301 019 o con caballete de sujeción por ej. Art. Nº 390 150

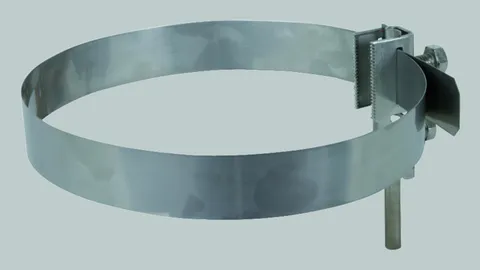

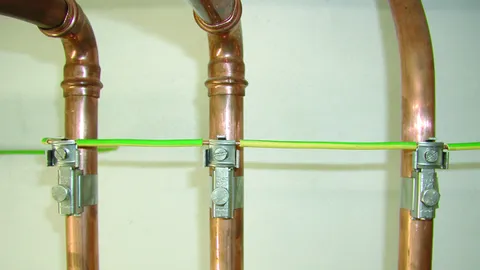

Abrazaderas de banda para toma de tierra

Abrazaderas de banda para toma de tierra para incluir tuberías en la compensación de potencial de protección y función según DIN VDE 0100-410/540, con cinta tensora ajustable.

Toma de tierra para antenas

Abrazadera de banda para la compensación de potencial de protección contra el rayo de tuberías (por ej. tubos autosoportados de antenas) según EN 62305-3 (VDE 0185-305-3).

Con cinta tensora ajustable, apropiada para 1 o 2 conexiones de conductores y cableado de paso.

Abrazadera de banda con garras

Abrazaderas de banda para incluir las tuberías con la protección de superficie a la compensación de potencial para protección contra rayos según EN 62305-3 (VDE 0185-305-3). Utilizables para superficies hasta un espesor de capa de 0,2 mm (p. ej. lacas, recubrimientos de polvos).

Mediante las garras especiales es posible atravesar la protección de la superficie. Así no es necesario eliminar la protección de superficie en el punto de contacto.

Abrazadera de toma de tierra protección contra rayos

Abrazaderas de toma de tierra para incluir tuberías en la compensación de potencial de protección y función según DIN VDE 0100-410/540 y la compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).

El margen de apriete (indicación en mm y pulgadas) se refiere al diámetro exterior según EN ISO 228-1 de las tuberías.

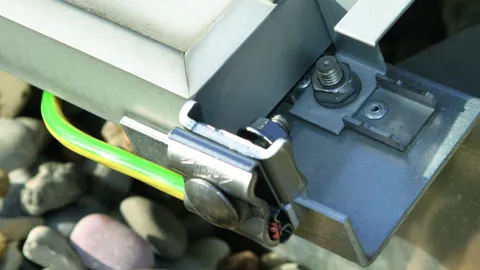

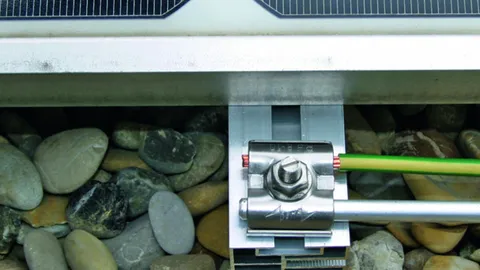

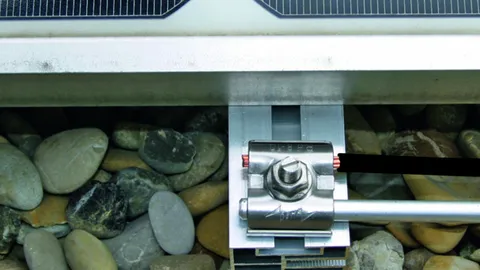

Bornas de encaje UNI

Para integrar los sistemas de montaje, por ej. de instalaciones PV, en la compensación de potencial de función / toma de tierra de función (color del conductor negro) y compensación de potencial de protección contra el rayo.
Mediante la placa de contacto (elemento intermedio) de acero inoxidable se pueden unir diferentes materiales del conductor (Cu, Al, St/tZn e INOX) con los sistemas de montaje convencionales por ej. en aluminio, sin que se produzca corrosión por el contacto.

Bornas de toma de tierra UNI

Para integrar los sistemas de montaje, por ej. de instalaciones PV, en la compensación de potencial de función / toma de tierra de función (color del conductor negro) y compensación de potencial de protección contra el rayo.
Mediante la placa de contacto (elemento intermedio) de acero inoxidable se puede unir diferentes materiales del conductor (Cu, Al, St/tZn e INOX) con los sistemas de montaje convencionales por ej. en aluminio, sin que se produzca corrosión por el contacto.

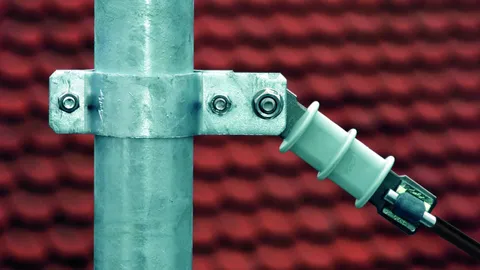

Vía de chispas de protección

Vía de chispas de protección en ejecución cerrada con revestimiento de plástico para la conexión indirecta de un mástil de una línea aérea sobre tejados con protección externa contra rayos.

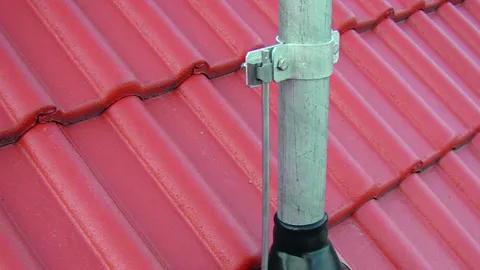

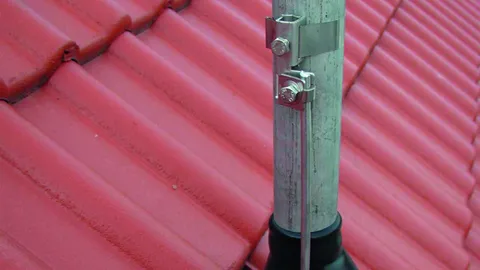

Abrazaderas de tubo para mástiles sobre tejados

Para conexión de vías de chispas en mástiles sobre tejados.

Soporte de conductores para mástiles sobre tejados

Para la fijación de conductores redondos a mástiles de una línea aérea sobre tejados, aislado con dispositivo de paso para fijación.

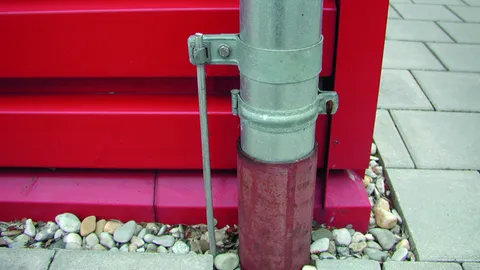

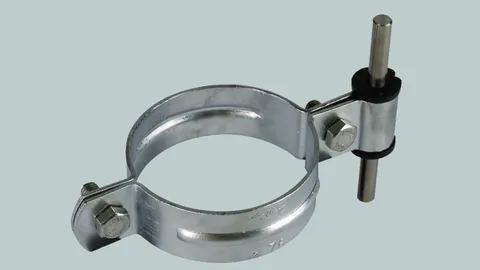

Abrazaderas para tubos bajantes de lluvia

Abrazaderas para conexión de tubos bajantes de lluvia a la compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).
Posibilidades de conexión de conductores redondos por ej. con conectores KS borna-tornilo Art Nº 301 000 o con caballete de sujeción Art Nº 390 150 (según el material).

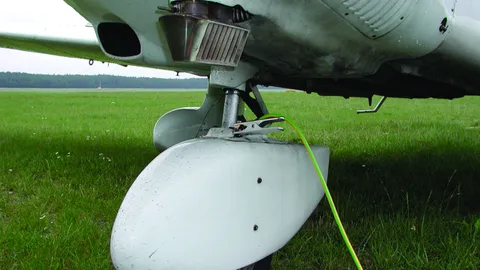

Pinzas de toma de tierra

  • Para conexiones a camiones cisterna, aviones y similares
  • Para derivación de cargas eléctricas estáticas
  • Apropiado para utilización en zonas expuestas al riesgo de explosiones

Soporte de pletinas / conductores redondos con placa de presión

Para montaje sobre pared.
Placa de presión con tornillo M8 para el tendido de pletina hasta 11 mm y de conductores redondos 6-10 mm.

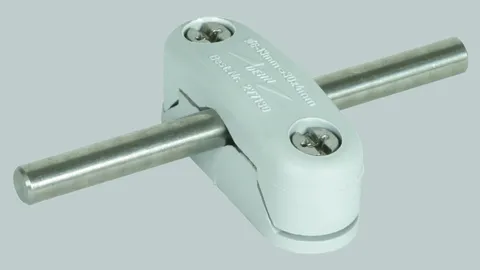

Soporte de conductores

Soporte de conductores para tendido de conductores redondos y pletinas para la compensación de potencial por ej. en transformadores, centros de ordenadores.
Soporte de conductores aislado.

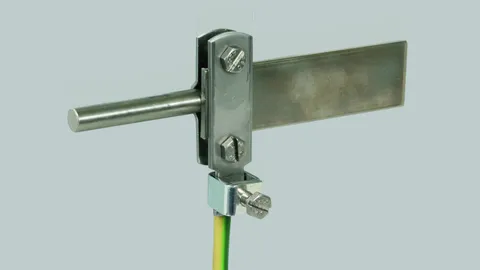

Borna de conexión

Para la conexión universal a la compensación de potencial en anillos de tierras en St/tZn, cobre o acero inoxidable (INOX).
