Adduzione a terra, linguette di connessione, staffa portafilo per tetti, cassette di sezionamento

Aste di adduzione a terra, linguette di connessione e punti di sezionamento per il collegamento della calata con l'impianto di terra.

Asta di adduzione a terra - set completo

Completo di manicotto di sezionamento e morsetto di collegamento (viti KS).

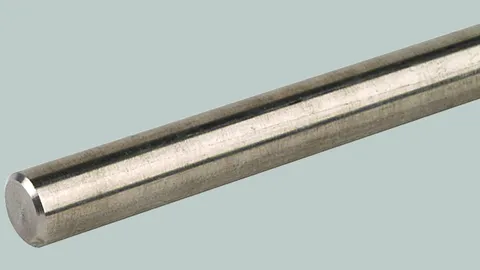

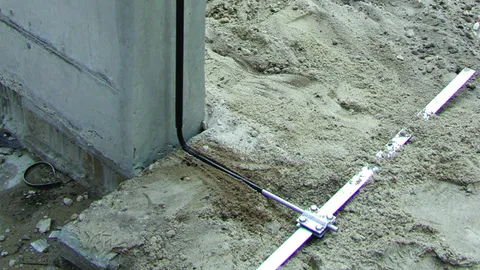

Asta di adduzione a terra

Per il collegamento delle calate all'impianto di terra.

Linguetta di connessione raddrizzata / con angolatura

Per il collegamento delle calate all'impianto di terra in acciaio inossidabile INOX (V4A)

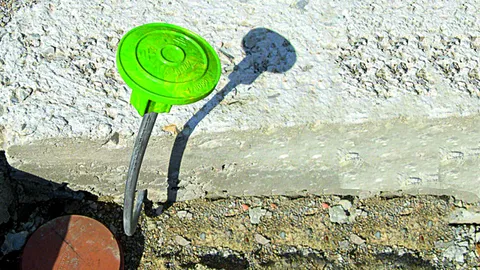

Contrassegno per linguetta di connessione

Per l'innesto su conduttori tondi o piatti. Come vistosa marcatura (come richiesto dalla norma DIN 18014) durante la fase di costruzione.

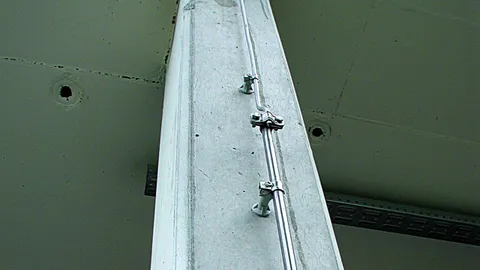

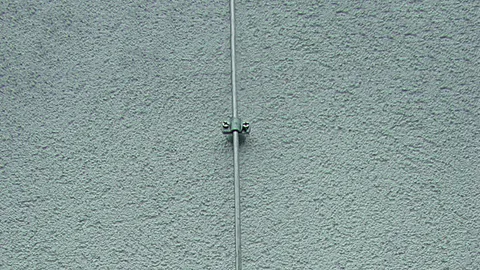

Staffa portafilo DEHNhold

Staffe portafilo per il fissaggio di conduttori tondi, cavallotto con asola aperta, posa fissa del conduttore.
Utilizzabile per diversi materiali, p.es. Al, INOX, Fe/tZn e Cu.

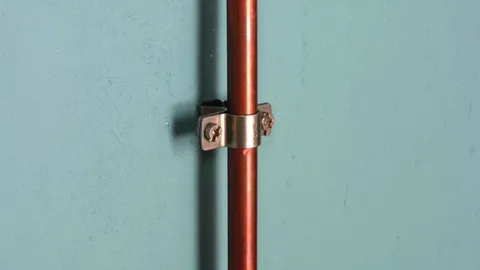

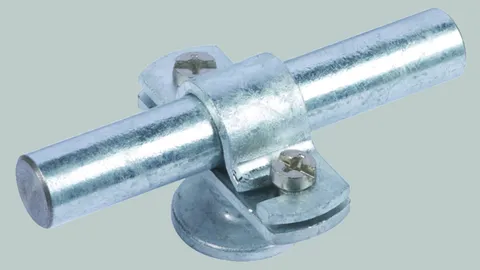

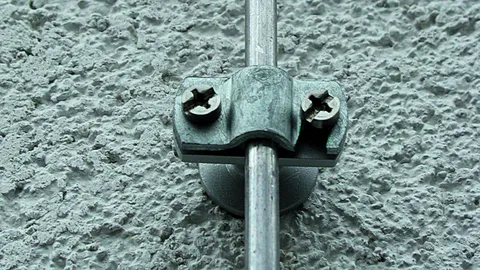

Staffa portafilo con cavallotto - forma costruttiva bassa

Cavallotto a due viti M6, per conduttori tondi e piatti.
Con rondella di copertura in materiale plastico (grigia).

Staffa portafilo con cavallotto e rondella di copertura

unità completa con rondella di copertura per la posa di conduttori, posa fissa del conduttore.

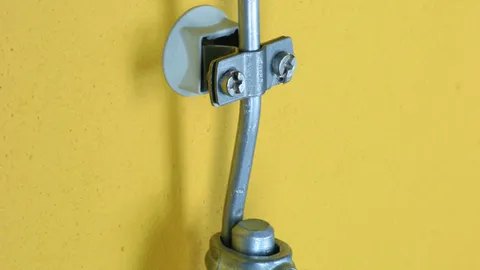

Staffa portafilo per pareti con isolamento termico

Cvallotto a 2 viti M6, posa fissa del conduttore.

Staffa portaaste DEHNhold

Per il fissaggio di aste di captazione ed adduzione, cavallotto con asola aperta, posa fissa del conduttore.

Utilizzabile per diversi materiali, p.es. Al, INOX, Fe/tZn e Cu.

Staffa portaaste con cavallotto e rondella di copertura

unità completa con rondella di copertura per il montaggio di aste di captazione ed aste di adduzzione a terra, posa fissa del conduttore.

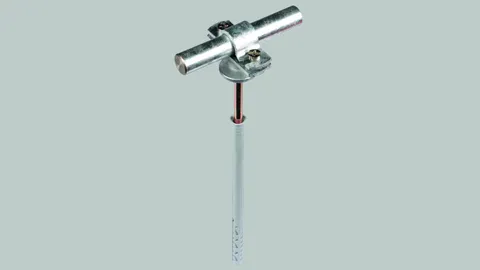

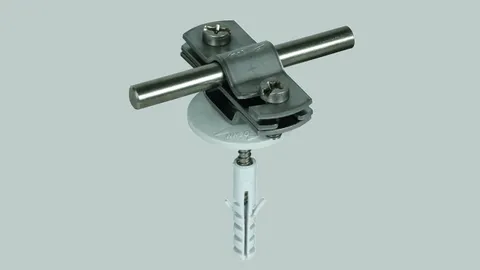

Staffa portaaste per pareti con isolamento termico

Cavallotto a 2 viti con viti M6, con rondella di copertura (ZM) e tassello in materiale plastico Ø10 mm.

Staffa portaaste DEHNfix

Sistema di staffaggio con 2 funzioni (fissaggio della staffa e del conduttore), posa fissa del conduttore.
Adatto solo per zoccoli massicci o cemento.

Staffa portaaste con graffa

Per il fissaggio a parete con vite di fissaggio M6, posa fissa del conduttore.

Staffa per piatto DEHNhold

Per il fissaggio di conduttori piatti, cavallotto con asola aperta, posa fissa del conduttore.
Utilizzabile per diversi materiali, p.es. Al, INOX, Fe/tZn e Cu.

Staffa per piatto con cavallotto - forma costruttiva bassa

Cavallotto a 2 viti con viti M6.

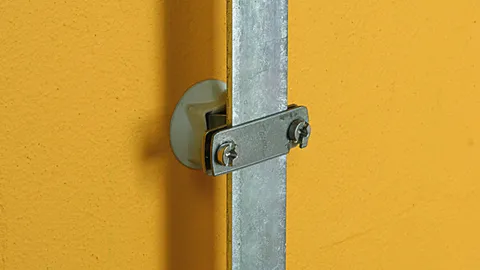

Staffa per piatto con cavallotto e rondella di copertura

unità completa con rondella di copertura per la posa di conduttori piatti.

Staffa per piatto / staffa per conduttore piatto con piastra di pressione

Per montaggio a parete.
Piastra di pressione con vite M8 per la posa di conduttore piatto fino a 11 mm e conduttore tondo 6-10 mm.

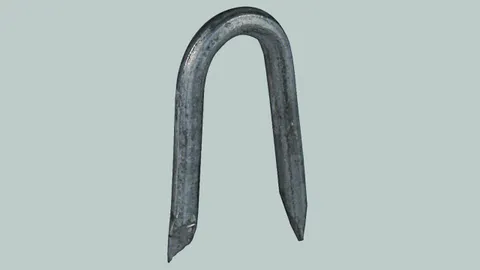

Cambretto

Per il fissaggio di conduttori tondi p.es. su pali in legno oppure simili.

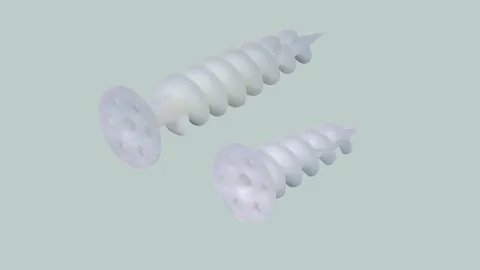

Tassello per piastra in materiale espanso

Tassello per piastra in materiale espanso per il fissaggio di staffa portafilo, staffa per conduttore piatto e portaasta su pareti con isolamento termico.
Fissaggio con star drive (TX40).
Montaggio con viti per legno Ø4,5 mm.

Questo tassello è adatto solo per il fissaggio di staffe portafilo se non si verificano ulteriori carichi di trazione sulla calata.

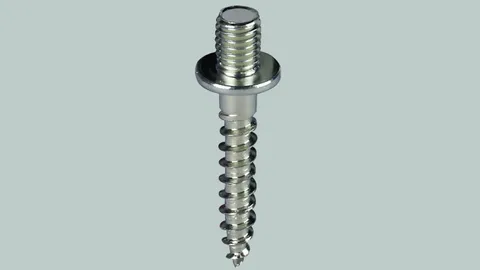

Vite per legno con testa filettata

Vite di fissaggio, per il fissaggio di conduttori di linea e piatti e di staffe portafilo con filetto interno.

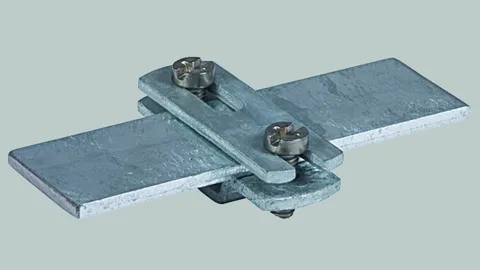

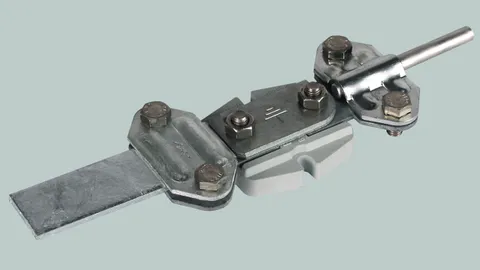

Punto di sezionamento FIX

Con supporto isolato e lama di sezionamento.

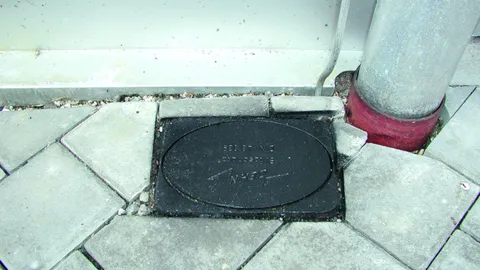

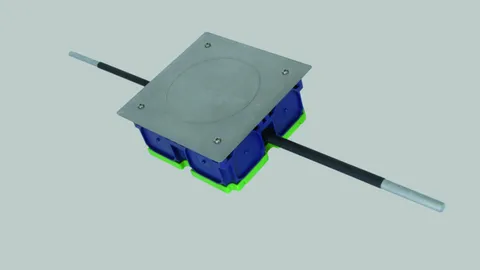

Pozzetto di terra UF

Per il montaggio sotto il livello del suolo, per separare la calata dall’impianto di terra durante le misurazioni.

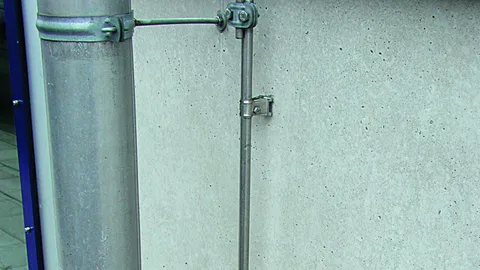

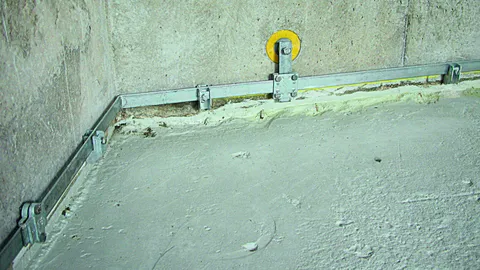

Punto di sezionamento

Per i costruzioni in cemento, con punto fisso di sezionamento integrato. Esecuzione con il marchio per costruzioni in cemento.

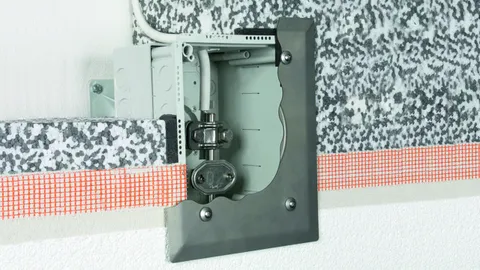

Cassetta di sezionamento per sistemi di isolamento termico

La cassetta di sezionamento telescopica è stata progettata specificatamente per il montaggio in sistemi di isolamento termico a cappotto (protezione termica).
Con la cassetta di sezionamento è possibile impostare senza gradini altezze di montaggio di 90-140 mm. Il distanziatore supplementare consente l’impiego con spessori di materiale isolante fino a 320 mm.

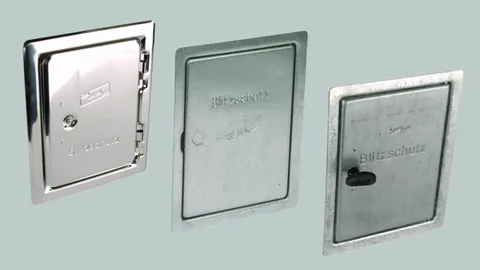

Sportello di revisione

Per punti di sezionamento sotto intonaco.

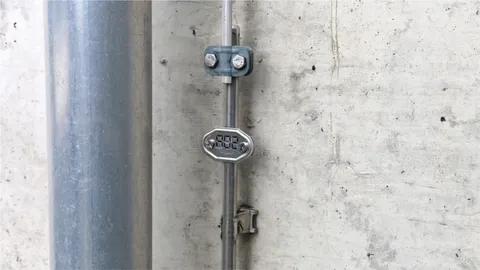

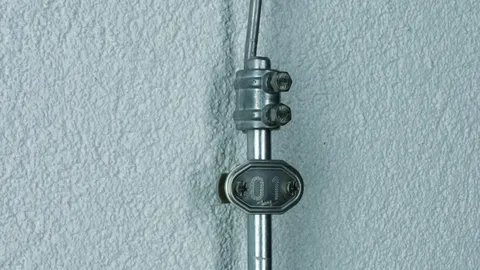

Targhette di numerazione variabili

Con la targhetta variabile per numero è possibile contrassegnare punti da misurare, calate e linguette di connessione. Per mezzo degli inserti con numero già stampati, la targhetta con numero può essere equipaggiata individualmente e rapidamente in loco senza attrezzi aggiuntivi (elemento per stampare). In questo modo è possibile un contrassegno univoco.

Targhette per numero scrivibili

Con la targhetta per numero a 7 segmenti e il relativo pennarello a vernice è possibile creare numeri da 1 a 999, ma anche determinate combinazioni come, ad es., A01, b02, C03, d04, ecc. Lo speciale pennarello a vernice nera si è dimostrato efficace nell’utilizzo con la targhetta per numero su un lungo periodo di tempo, è molto coprente, si asciuga rapidamente, è resistente alle intemperie, alle condizioni di luce estreme nonché all’abrasione. Non sono consigliabili altri colori o altri pennarelli.
La targhetta per numero senza pre-stampigliatura può essere utilizzata per la scrittura in loco con numeri di grandezza 10 mm.

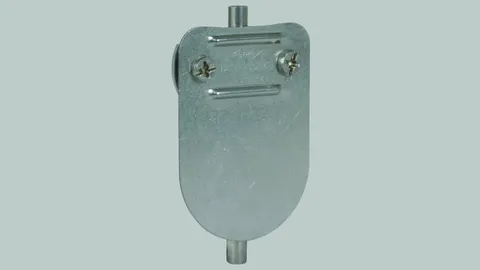

Supporto per la placchetta di verifica VDB

Per il fissaggio della placchetta di verifica alla calata oppure all'asta d'adduzione a terra.

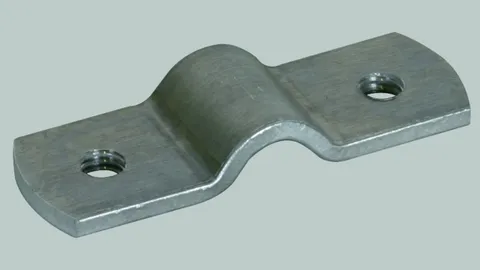

Morsetto a cavallotto a due viti

Con filetto M6, da combinare con il cartello indicatore "Attenzione! Equipotenzialità" Art. 480 599 o p. es. con i cartelli numerati.
