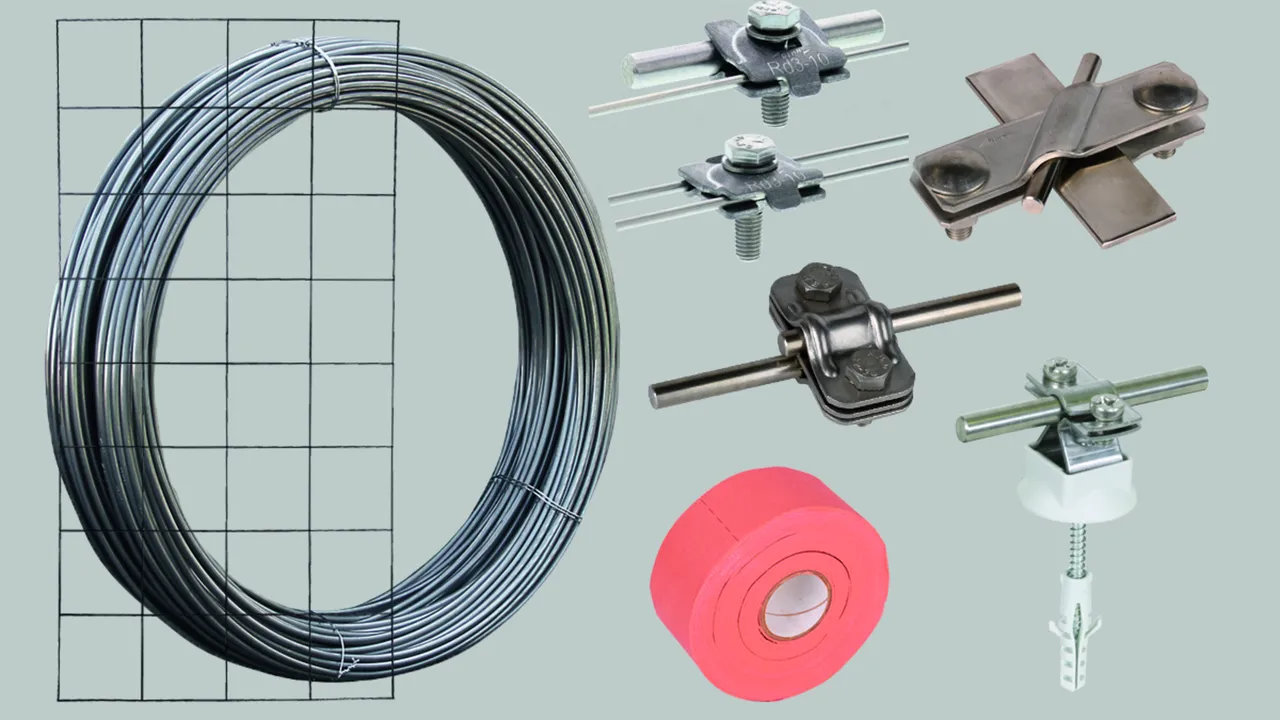

Potentialsteuerung

Gittermatte zum Schutz vor Schrittspannung

Entsprechend VDE/ABB Merkblatt "Blitzschutz von Schutzhütten"

Bei einer überlappenden Verlegung der Gittermatten, werden pro Gittermatte ca. 6 Stk. der Verbindungsklemmen benötigt (mit Korrosionsschutzbinde Art.-Nr. 556 125).
Genauere Daten sind der zugehörigen Montageanleitung zu entnehmen.

1 Produit

Référence de la pièce 618214 GMA 250 2000X1000X4 V4A

GTIN 4013364322950, Clients tariffs no (UE): 73141400, Poids brut: 2.00 kg, Prix unitaire: 1.00 Stk.

Images

Plus d'informations

Gittermatte zum Schutz vor Schrittspannung
in Anlehnung an VDE/ABB Merkblatt
"Blitzschutz von Schutzhütten",
entsprechend normativer Forderung
DIN VDE 0151 gebeizt und passiviert
Werkstoff: NIRO (V4A)
Abmessung: 2000 x 1000 x 4 mm
Maschenweite: 250 mm

Fabrikat: DEHN
Typ: GMA 250 2000X1000X4 V4A
Art.-Nr.: 618214
oder gleichwertig.



Caractéristiques techniques

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Abmessung (l x b x t) 2000 x 1000 x 4 mm
Maschenweite 250 mm

Le produit 618214 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 618214 a été ajouté au panier.

Aller à la boutique en ligne

Verbindungsklemme für Gittermatten

Verbindungsklemme zum Verbinden von Gittermatten bzw. zum Anschließen von Gittermatten an Erdungssysteme.

2 Produits

Référence de la pièce 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN 4013364385306, Clients tariffs no (UE): 85359000, Poids brut: 52.08 g, Prix unitaire: 50.00 Stk.

Images

Plus d'informations

Verbindungsklemme zum Verbinden von Gittermatten
bzw. zum Anschließen von Gittermatten an Erdungssysteme
mit Schraube M8
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 3-5 mm
Klemmbereich Rd / Rd : 3-5 / 3-5 mm
Blitzstoßstromtragfähigkeit (10/350 µs): 25 kA
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: MMVK 3.5 8.10 SKM8X30 V4A
Art.-Nr.: 540271
oder gleichwertig.

Certificats



Caractéristiques techniques

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmbereich Rd / Rd 8-10 / 3-5 mm
Klemmbereich Rd / Rd 3-5 / 3-5 mm
Blitzstoßstromtragfähigkeit (10/350 µs) 25 kA
Normenbezug in Anlehnung an DIN EN 62561-1

Le produit 540271 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 540271 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN 4013364320536, Clients tariffs no (UE): 85359000, Poids brut: 99.56 g, Prix unitaire: 50.00 Stk.

Images

Plus d'informations

Verbindungsklemme zum Verbinden von Gittermatten
bzw. zum Anschließen von Gittermatten an Erdungssysteme
mit Schraube M8 und Sperrzahnmutter.
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 3-4 mm
Klemmbereich Rd / Rd : 3-4 / 3-4 mm
Blitzstoßstromtragfähigkeit (10/350 µs): 25 kA
Normenbezug: in Anlehnung an DIN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ3/4 M8 V4A
Art.-Nr.: 540270
oder gleichwertig.



Caractéristiques techniques

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmbereich Rd / Rd 8-10 / 3-4 mm
Klemmbereich Rd / Rd 3-4 / 3-4 mm
Blitzstoßstromtragfähigkeit (10/350 µs) 25 kA
Normenbezug in Anlehnung an DIN 62561-1

Le produit 540270 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 540270 a été ajouté au panier.

Aller à la boutique en ligne
