Shield Connection on Anchor Bars

  • Lightning-impulse-current-tested up to 10 kA (10/350 µs)
  • Corrosion-resistant stainless steel
  • Spring element ensures permanent shield connection

Détails

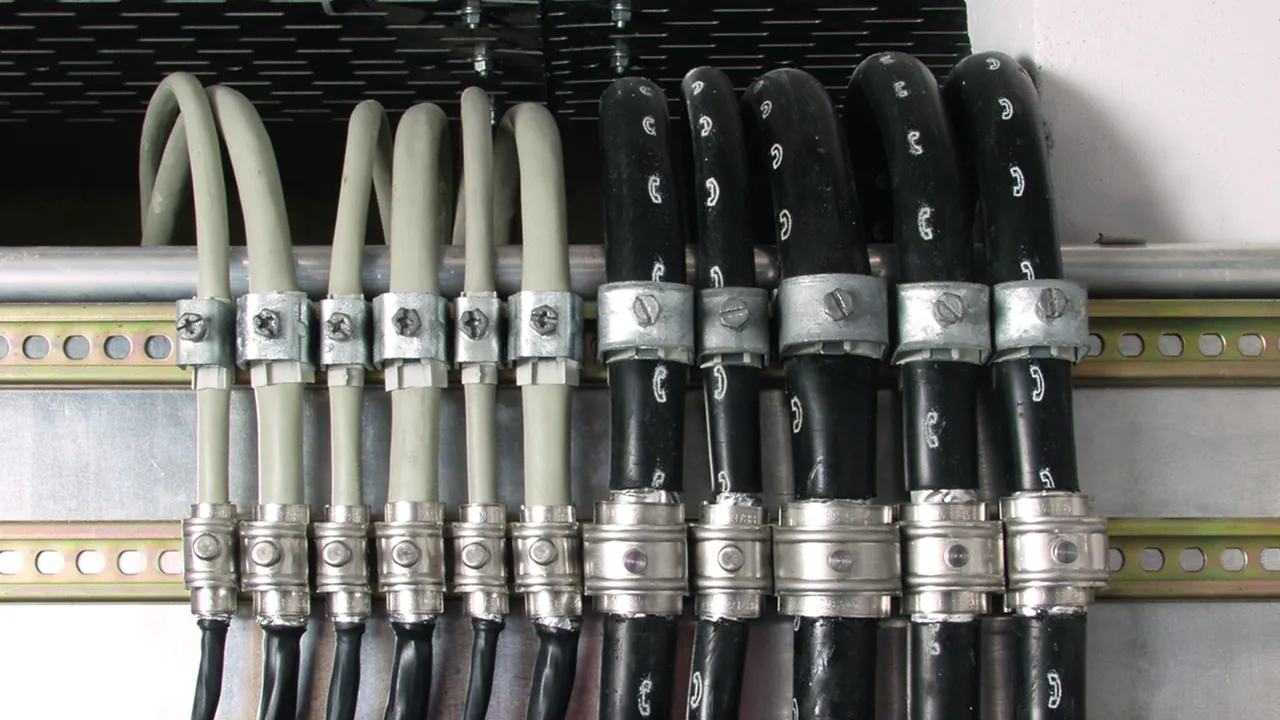

Shield connection system on an anchor bar
lorem ipsum

Shield Terminals

Shield terminals for earthing cable shields on anchor bars. Suitable for lightning equipotential bonding. Can be subsequently installed without interrupting the cable shield or requiring tools for installation.

6 Produits

Référence de la pièce 308403 SAK 10 AS V4A

GTIN 4013364070509, Clients tariffs no (UE): 85369095, Poids brut: 26.00 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

SAK 10 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 5-10 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 10 AS V4A
Part No.: 308403
or equivalent.



Caractéristiques techniques

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 5-10 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 16 x 40 x 48 mm

Le produit 308403 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308403 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 308404 SAK 14 AS V4A

GTIN 4013364070516, Clients tariffs no (UE): 85369095, Poids brut: 31.70 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

SAK 14 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 8-14 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 14 AS V4A
Part No.: 308404
or equivalent.



Caractéristiques techniques

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 8-14 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 19.5 x 40 x 50 mm

Le produit 308404 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308404 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 308405 SAK 18 AS V4A

GTIN 4013364070523, Clients tariffs no (UE): 85369095, Poids brut: 37.40 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

SAK 18 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd13-18 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 18 AS V4A
Part No.: 308405
or equivalent.



Caractéristiques techniques

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 13-18 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 24 x 40 x 56 mm

Le produit 308405 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308405 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 308406 SAK 21 AS V4A

GTIN 4013364070530, Clients tariffs no (UE): 85369095, Poids brut: 48.80 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

SAK 21 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 17-21 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 21 AS V4A
Part No.: 308406
or equivalent.



Caractéristiques techniques

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 17-21 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 29 x 40 x 59 mm

Le produit 308406 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308406 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 308407 SAK 26 AS V4A

GTIN 4013364070547, Clients tariffs no (UE): 85369095, Poids brut: 60.40 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

SAK 26 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 19-26 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 26 AS V4A
Part No.: 308407
or equivalent.



Caractéristiques techniques

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 19-26 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 36.5 x 40 x 74 mm

Le produit 308407 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308407 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 308408 SAK 33 AS V4A

GTIN 4013364070554, Clients tariffs no (UE): 85369095, Poids brut: 72.90 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

SAK 33 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 25-33 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 33 AS V4A
Part No.: 308408
or equivalent.



Caractéristiques techniques

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 25-33 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 45 x 40 x 82 mm

Le produit 308408 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308408 a été ajouté au panier.

Aller à la boutique en ligne

Anchor Bar

Mounting rail for earthing and fixing shield terminals.

1 Produit

Référence de la pièce 308421 AS SAK 1000 V2A

GTIN 4013364070561, Clients tariffs no (UE): 72224090, Poids brut: 974.00 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

AS SAK 1000 V2A anchor bar
Anchor bar for shield terminal, L = 1000 mm St

Brand: DEHN
Type: AS SAK 1000 V2A
Part No.: 308421
or equivalent.



Caractéristiques techniques

Material StSt
Dimensions (W x L x H) 29 x 1000 x 15 mm

Le produit 308421 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308421 a été ajouté au panier.

Aller à la boutique en ligne

Insulated Busbar Support

Insulated busbar support for fixing AS SAK 1000 V2A anchor bars, with M4 threaded bushing.

1 Produit

Référence de la pièce 308425 ST AS SAK K

GTIN 4013364058798, Clients tariffs no (UE): 39269097, Poids brut: 19.30 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

ST AS SAK K insulated busbar support
Busbar support for insulated fixing of the anchor bar

Brand: DEHN
Type: ST AS SAK K
Part No.: 308425
or equivalent.



Caractéristiques techniques

Material plastic

Le produit 308425 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308425 a été ajouté au panier.

Aller à la boutique en ligne

Terminal

For connecting equipotential bonding conductors to AS SAK 1000 V2A anchor bars.

1 Produit

Référence de la pièce 308411 AK 16 AS SAK MS

GTIN 4013364070578, Clients tariffs no (UE): 85369095, Poids brut: 55.60 g, Prix unitaire: 5.00 pc(s)

Images

Plus d'informations

AK 16 AS SAK MS terminal
Terminal 16 mm² for anchor bar

Brand: DEHN
Type: AK 16 AS SAK MS
Part No.: 308411
or equivalent.



Caractéristiques techniques

Cross-sectional area, solid 16 mm2
For mounting on anchor bars

Le produit 308411 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308411 a été ajouté au panier.

Aller à la boutique en ligne
