Phase Connecting Elements for Overhead Lines

For connecting the phase cables of single-pole and three-pole earthing and short-circuiting devices to overhead lines
With coupling aid for safe attachment on conductor cables
Easy coupling due to spring-loaded clamp
Anti-rotation protection type PK1 or PK2 and long threaded T pin shaft
Earthing and short-circuiting devices can be configured online via the earthing and short-circuiting configurator

Détails

Crimped cable lug, type **PK1**:
Standard anti-rotation cable lug with cut-out.

lorem ipsum — Crimped cable lug, type **PK1**:
Standard anti-rotation cable lug with cut-out.

Phase screw clamp fitted with fixed coupling aid allows safe coupling.

Crimped cable lug, type **PK2**:
Cable lugs without cut-out for connecting parts from other manufacturers are available on request.

Clamp with long shaft and earthing stick with aluminium cone coupling.

Standard Phase Screw Clamp

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Produits

Référence de la pièce 784201 PSK 4 30 SQL

GTIN 4013364006591, Clients tariffs no (UE): 85359000, Poids brut: 880.00 g, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Le produit 784201 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784201 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784301 PSK 10 65 SQL

GTIN 4013364006553, Clients tariffs no (UE): 85359000, Poids brut: 1.70 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Le produit 784301 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784301 a été ajouté au panier.

Aller à la boutique en ligne

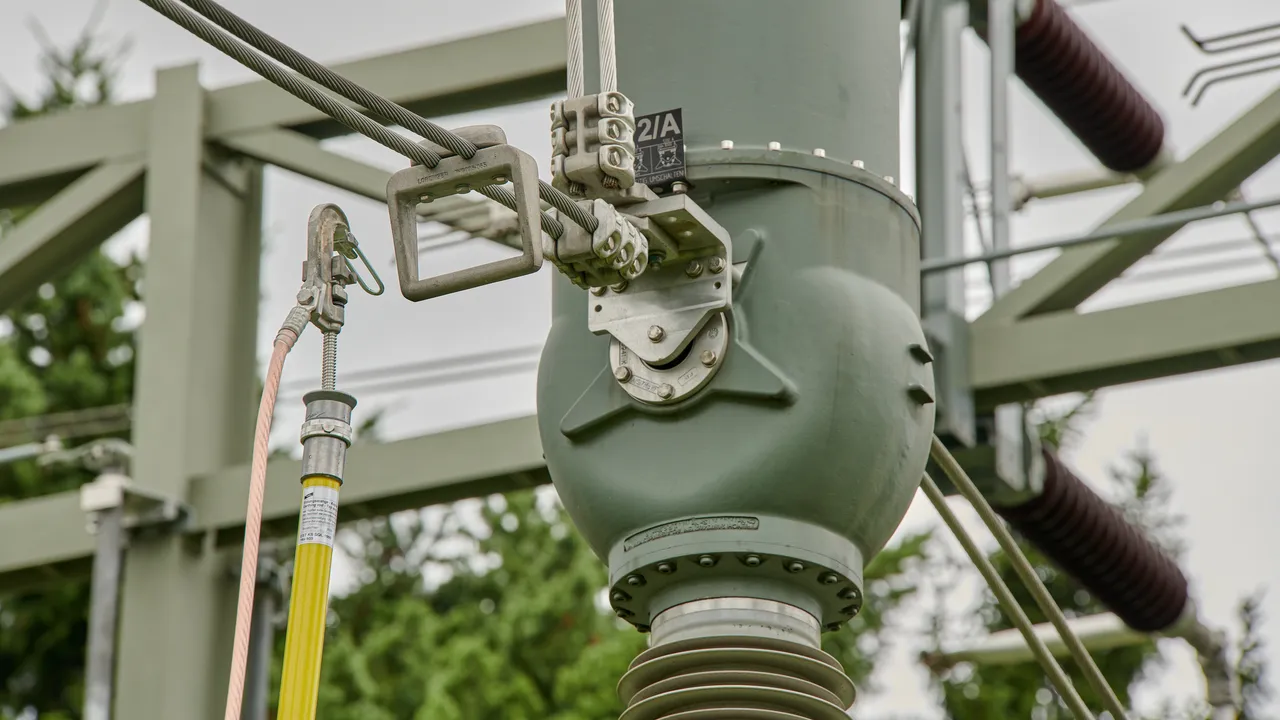

Phase Screw Clamp with Coupling Aid

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Produits

Référence de la pièce 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Clients tariffs no (UE): 85359000, Poids brut: 1.47 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

Le produit 784401 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784401 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Clients tariffs no (UE): 85359000, Poids brut: 2.12 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

Le produit 784501 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784501 a été ajouté au panier.

Aller à la boutique en ligne

Spring-loaded Phase Screw Clamp

Easy coupling due to spring-loaded clamp.

1 Produit

Référence de la pièce 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Clients tariffs no (UE): 85359000, Poids brut: 600.00 g, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Le produit 784480 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784480 a été ajouté au panier.

Aller à la boutique en ligne

Phase Screw Clamp with Wide Clamping Range

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Produit

Référence de la pièce 784085 PSK 10 85 SQL

GTIN 4013364018686, Clients tariffs no (UE): 85359000, Poids brut: 872.00 g, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Le produit 784085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784085 a été ajouté au panier.

Aller à la boutique en ligne

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Produit

Référence de la pièce 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Clients tariffs no (UE): 82055980, Poids brut: 5.71 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (threaded coupling, star knob)	Aluminium alloy
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm
Diameter (stick)	43 mm

Le produit 769511 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769511 a été ajouté au panier.

Aller à la boutique en ligne

Phase Screw Clamp

Ideally suited for use in inclined positions.

2 Produits

Référence de la pièce 784032 PSK 10 32 SQL

GTIN 4013364018679, Clients tariffs no (UE): 85359000, Poids brut: 843.00 g, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

fichiers CAO

Caractéristiques techniques

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Le produit 784032 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784032 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784033 PSK 10 50 SQL

GTIN 4013364553637, Clients tariffs no (UE): 85359000, Poids brut: 936.00 g, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

fichiers CAO

Caractéristiques techniques

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Le produit 784033 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784033 a été ajouté au panier.

Aller à la boutique en ligne

Phase Screw Clamp with Safety Bow

Ideally suited for use in inclined positions.

1 Produit

Référence de la pièce 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Clients tariffs no (UE): 85359000, Poids brut: 1.01 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (coupling aid)	StSt

Le produit 784038 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784038 a été ajouté au panier.

Aller à la boutique en ligne

Rigid Ball Head Cap

2 Produits

Référence de la pièce 772314 KKH 20 SQL

GTIN 4013364080171, Clients tariffs no (UE): 85359000, Poids brut: 446.00 g, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

For fixed ball point Ø	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

For fixed ball point Ø	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

Le produit 772314 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772314 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 772324 KKH 25 SQL

GTIN 4013364080188, Clients tariffs no (UE): 85359000, Poids brut: 719.00 g, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

For fixed ball point Ø	25 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA

For fixed ball point Ø	25 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

Le produit 772324 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772324 a été ajouté au panier.

Aller à la boutique en ligne

Universal Clamp

2 Produits

Référence de la pièce 773236 UK 25 SQL

GTIN 4013364114579, Clients tariffs no (UE): 85359000, Poids brut: 713.50 g, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Le produit 773236 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773236 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 773331 UK 30 SQL

GTIN 4013364069244, Clients tariffs no (UE): 85359000, Poids brut: 793.00 g, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Caractéristiques techniques

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Le produit 773331 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773331 a été ajouté au panier.

Aller à la boutique en ligne

Phase Connecting Elements for Overhead Lines

Détails

Standard Phase Screw Clamp

Référence de la pièce 784201 PSK 4 30 SQL

Le produit 784201 a été ajouté au bloc-notes

Le produit 784201 a été ajouté au panier.

Référence de la pièce 784301 PSK 10 65 SQL

Le produit 784301 a été ajouté au bloc-notes

Le produit 784301 a été ajouté au panier.

Phase Screw Clamp with Coupling Aid

Référence de la pièce 784401 PSK 4 30 SQL EH

Le produit 784401 a été ajouté au bloc-notes

Le produit 784401 a été ajouté au panier.

Référence de la pièce 784501 PSK 10 65 SQL EH

Le produit 784501 a été ajouté au bloc-notes

Le produit 784501 a été ajouté au panier.

Spring-loaded Phase Screw Clamp

Référence de la pièce 784480 PSK FV 4 30 SQL

Le produit 784480 a été ajouté au bloc-notes

Le produit 784480 a été ajouté au panier.

Phase Screw Clamp with Wide Clamping Range

Référence de la pièce 784085 PSK 10 85 SQL

Le produit 784085 a été ajouté au bloc-notes

Le produit 784085 a été ajouté au panier.

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Référence de la pièce 769511 ESTC PSK 5000 SN7249

Vous nêtes pas autorisé à télécharger

Le produit 769511 a été ajouté au bloc-notes

Le produit 769511 a été ajouté au panier.

Phase Screw Clamp

Référence de la pièce 784032 PSK 10 32 SQL

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 784032 a été ajouté au bloc-notes

Le produit 784032 a été ajouté au panier.

Référence de la pièce 784033 PSK 10 50 SQL

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 784033 a été ajouté au bloc-notes

Le produit 784033 a été ajouté au panier.

Phase Screw Clamp with Safety Bow

Référence de la pièce 784038 PSK 10 32 SQL SB

Le produit 784038 a été ajouté au bloc-notes

Le produit 784038 a été ajouté au panier.

Rigid Ball Head Cap

Référence de la pièce 772314 KKH 20 SQL

Le produit 772314 a été ajouté au bloc-notes

Le produit 772314 a été ajouté au panier.

Référence de la pièce 772324 KKH 25 SQL

Le produit 772324 a été ajouté au bloc-notes

Le produit 772324 a été ajouté au panier.

Universal Clamp

Référence de la pièce 773236 UK 25 SQL

Le produit 773236 a été ajouté au bloc-notes

Le produit 773236 a été ajouté au panier.

Référence de la pièce 773331 UK 30 SQL

Le produit 773331 a été ajouté au bloc-notes

Le produit 773331 a été ajouté au panier.
