Connection Elements for HVI long Conductor

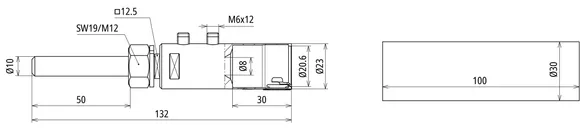

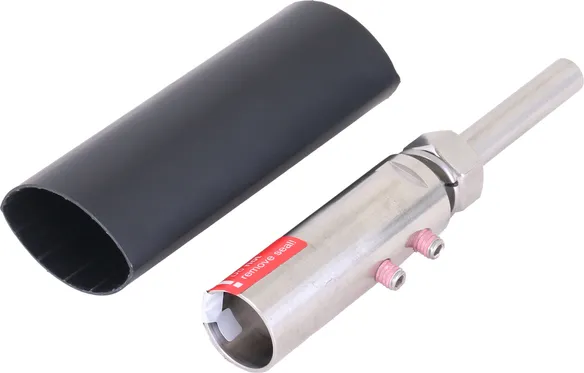

Connection element for HVI long Conductor

1 Produit

Référence de la pièce 819650 AE BO10 KF HVI 75 V2A

GTIN 4013364534377, Clients tariffs no (UE): 85359000, Poids brut: 193.30 g, Prix unitaire: 10.00 pc(s)

Images

Plus d'informations

Connection element for HVI long Conductor, stainless steel
Connection elements for HVI long Conductor for sealing
the HVI long Conductor on both ends,
for establishing the connections of the conductor
e.g. to the connection plate on the air-termination mast
or to other parts of the external lightning protection system.
Incl. heat-shrinkable sleeve
Material: StSt
Connection: bolt Ø10 mm, L 50 mm

Brand: DEHN
Type: AE BO10 KF HVI 75 V2A
Part No.: 819650
or equivalent.



Caractéristiques techniques

Material StSt
Connection bolt Ø10 mm, L 50 mm
Diameter Ø connection element 23 mm

Le produit 819650 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819650 a été ajouté au panier.

Aller à la boutique en ligne

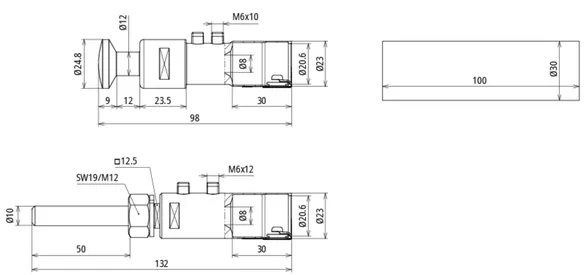

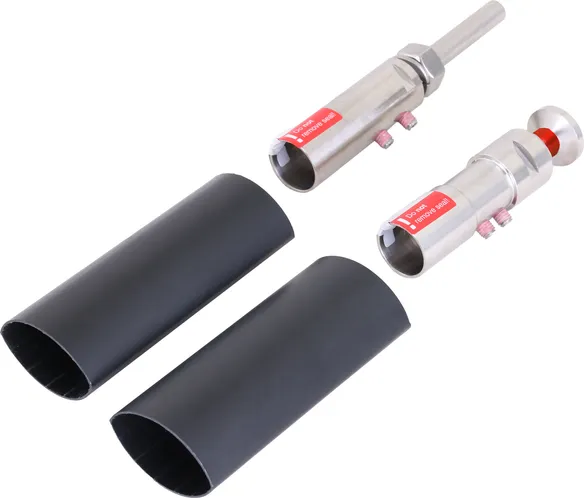

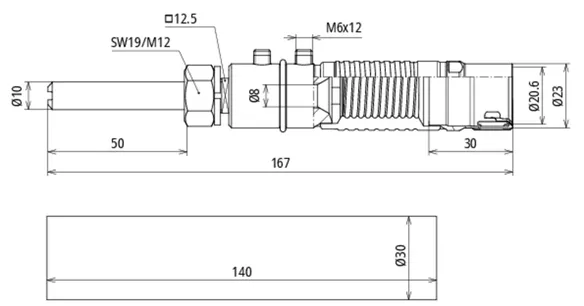

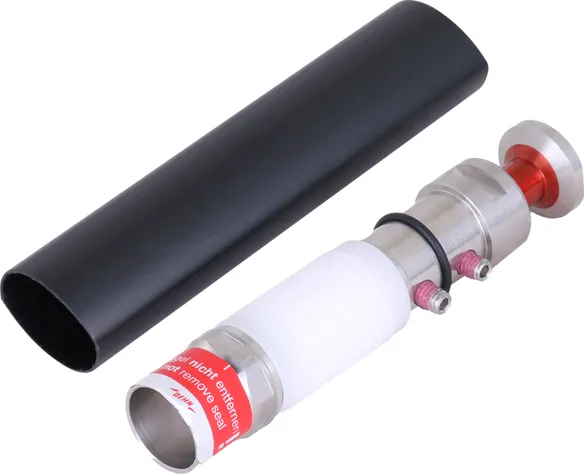

Connection kit for HVI long Conductor for installation inside the tube

1 Produit

Référence de la pièce 819655 HVI LO ASS RIV KF V2A

GTIN 4013364534384, Clients tariffs no (UE): 85359000, Poids brut: 401.50 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations

Connection kit for HVI long Conductor, Ø 21 mm, for installation inside the tube, stainless steel
Connection elements for sealing the HVI long Conductor at both ends
Material: StSt
Connection: bolt Ø10 mm, L 50 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: HVI LO ASS RIV KF V2A
Part No.: 819655
or equivalent.



Caractéristiques techniques

Material StSt
Connection bolt Ø10 mm, L 50 mm
Diameter Ø connection element 23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819655 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819655 a été ajouté au panier.

Aller à la boutique en ligne

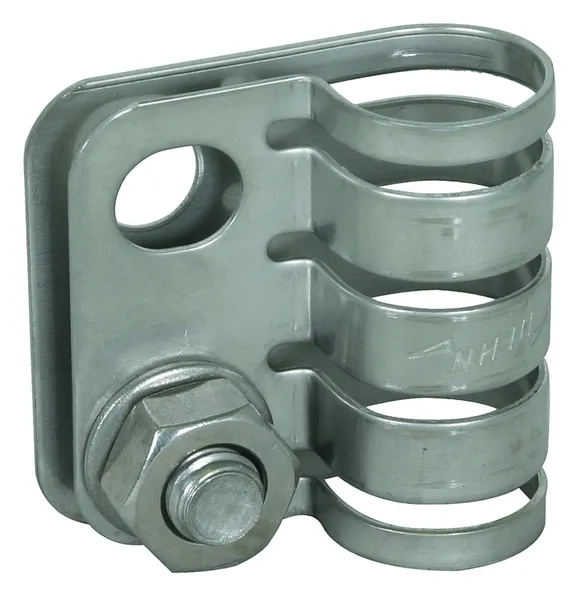

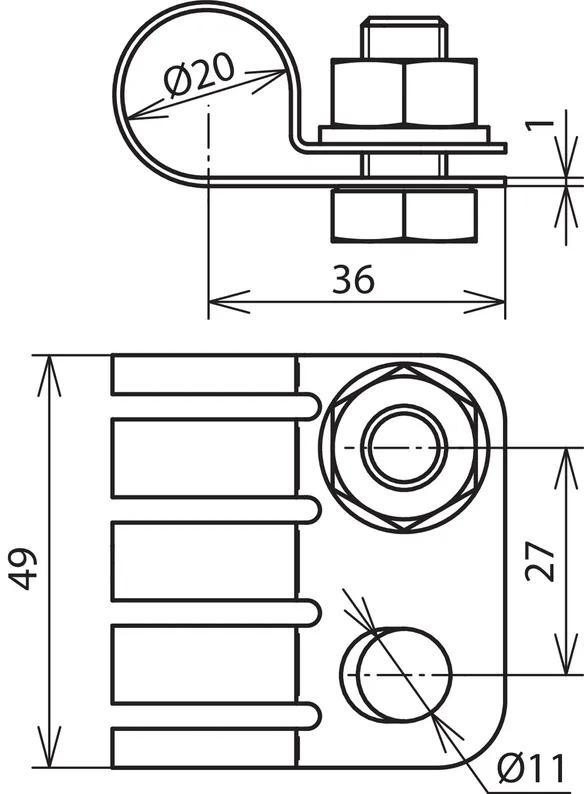

EB connection element for HVI long Conductor

For discharging the electric field of the HVI long Conductor in the sealing end range.
Special slotted design to electrically contact the semi-conductive sheath.

1 Produit

Référence de la pièce 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Clients tariffs no (UE): 85359000, Poids brut: 72.00 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations

EB connection element for HVI long Conductors, StSt
EB connection element for HVI long Conductor for discharging the electrical field of HVI Conductor
in the sealing end range.
Special slotted design to electrically contact the semi-conductive sheath.
Material: StSt
Clamping range Ø: 20 mm
Connection hole Ø: 11 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: PAE 20 23 AB11 V2A
Part No.: 410229
or equivalent.

Certificats



Caractéristiques techniques

Material StSt
Clamping range Ø 20 mm
Connection hole Ø 11 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 410229 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 410229 a été ajouté au panier.

Aller à la boutique en ligne

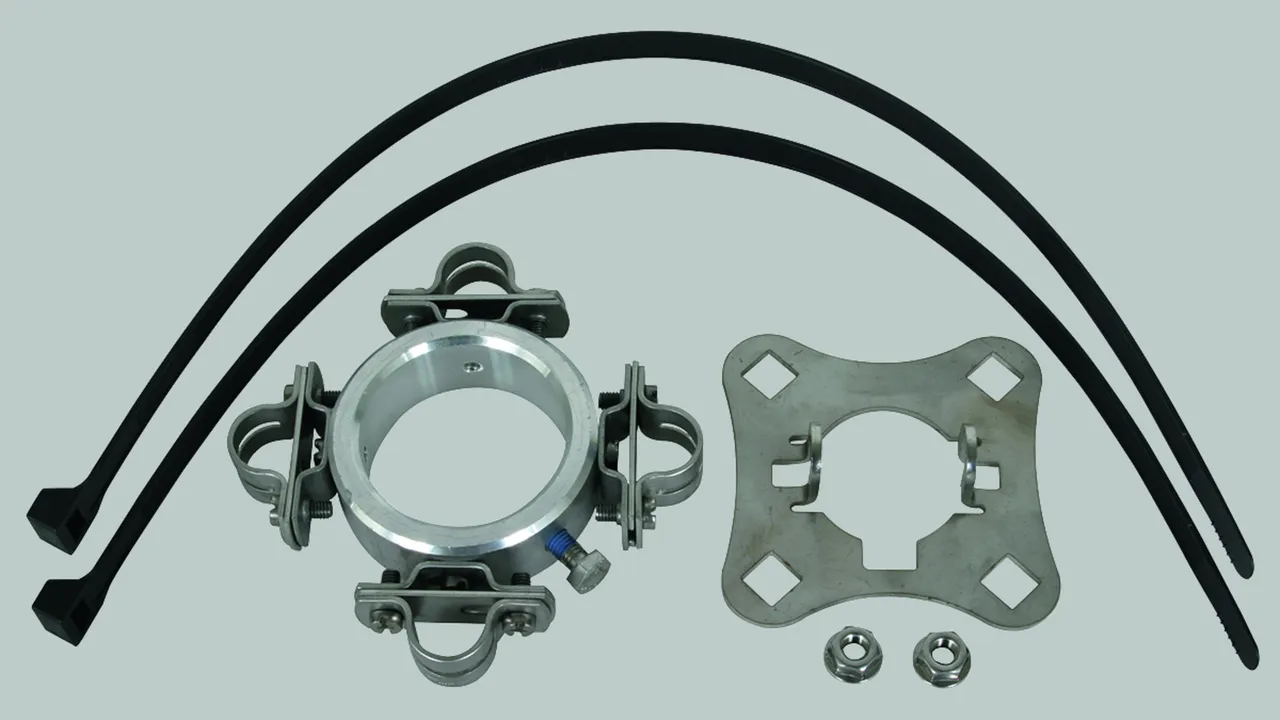

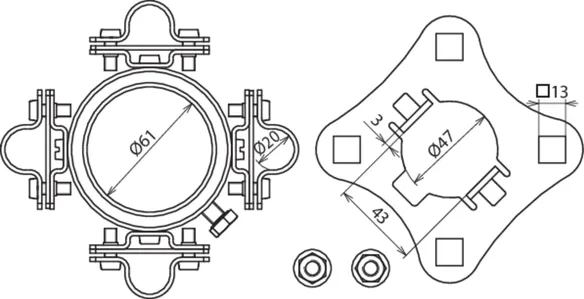

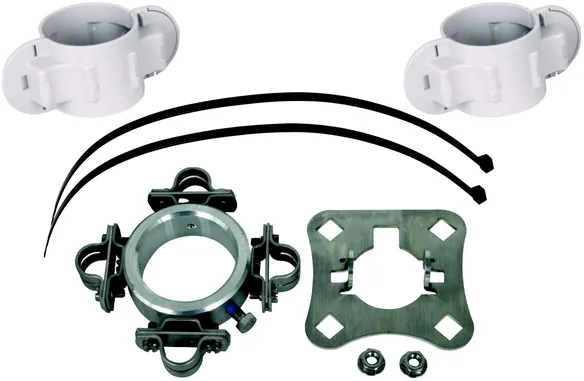

Fixing kit for HVI long Conductor black / grey

Fixing kit for installation of the HVI long Conductor on HVI long supporting tubes, consisting of a connection plate (4x, including two self-locking nuts with serrated bearings) and a fixing ring with four slotted conductor holders (Ø20 mm) for the sealing end (including two cable ties with plastic holder halves).

1 Produit

Référence de la pièce 819294 BFS D61 4X20

GTIN 4013364152571, Clients tariffs no (UE): 85389099, Poids brut: 780.80 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations

Fixing kit for HVI long Conductors, D 20mm, StSt / Al
Fixing kit for mounting the HVI long Conductor at the supporting tube D 50 mm, consisting of a connection plate (for four conductors, two lock nuts included) and a fixing ring with four slotted conductor holders for the sealing end (two cable ties included).
Material: StSt / Al
Connection plate support: square hole 13 mm
Conductor holder: 4 x 20 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: BFS D61 4X20
Part No.: 819294
or equivalent.

Certificats



Caractéristiques techniques

Material StSt / Al
Connection plate support square hole 13 mm
Conductor holder 4 x 20 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819294 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819294 a été ajouté au panier.

Aller à la boutique en ligne

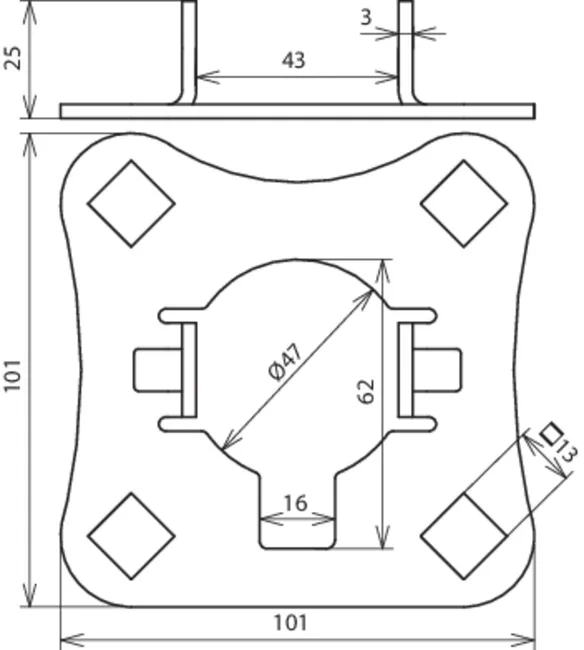

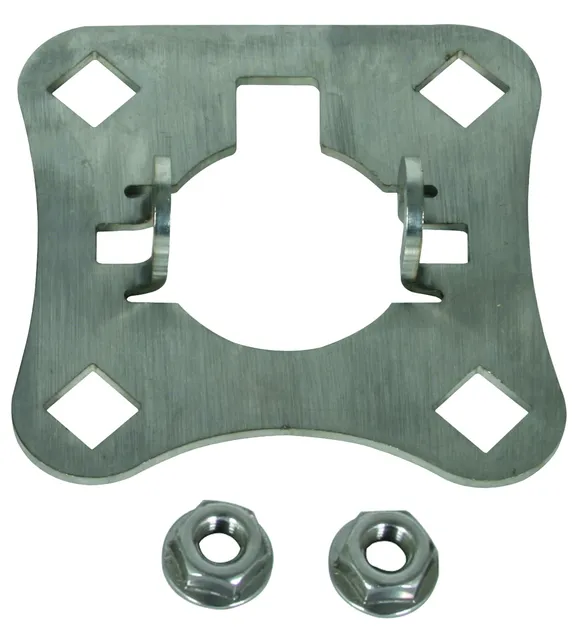

Connection plate

Connection plate (4x, including two self-locking nuts with serrated bearings) for installing the HVI long Conductor on the supporting tube Ø50 mm (e.g. part no. 105 330, 105 331, 105 332, 105 333).

1 Produit

Référence de la pièce 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Clients tariffs no (UE): 85389099, Poids brut: 176.00 g, Prix unitaire: 1.00 pc(s)

Précédent

Images

Plus d'informations

Connecting plate, StSt
Connecting plate (for four conductors, including two self-locking nuts with serrated bearing) for installing a HVI long Conductor on the supporting tube, D 50 mm (e.g. Part No. 105 330, 105 331, 105 332, 105 333).
Material: StSt
Connection plate support: square hole 13
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: AP SR D50 4AE HVI V2A
Part No.: 819288
or equivalent.

Certificats



Caractéristiques techniques

Material StSt
Connection plate support square hole 13
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819288 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819288 a été ajouté au panier.

Aller à la boutique en ligne

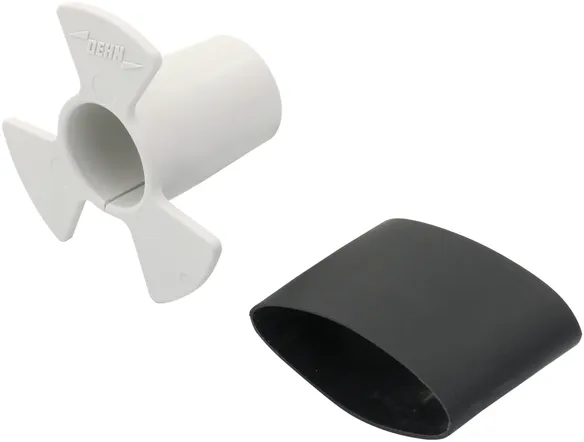

Supporting tube collar for noise reduction

1 Produit

Référence de la pièce 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Clients tariffs no (UE): 85389099, Poids brut: 109.60 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations

Supporting tube collar for noise reduction
for the internally installed HVI long Conductor
Ø20 mm and Ø23 mm in the supporting tube
Material: Plastic
Can be used for: HVI long black and HVI long grey
conductor diameter Ø: 20 / 23 mm

Brand: DEHN
Type: SCHIRM HVI SCH RED
Part No.: 819235
or equivalent.

Certificats



Caractéristiques techniques

Material Plastic
Can be used for HVI long black and HVI long grey
conductor diameter Ø 20 / 23 mm

Le produit 819235 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819235 a été ajouté au panier.

Aller à la boutique en ligne
