Phase Connecting Elements for Overhead Lines

  • For connecting the phase cables of single-pole and three-pole earthing and short-circuiting devices to overhead lines
  • With coupling aid for safe attachment on conductor cables
  • Easy coupling due to spring-loaded clamp
  • Anti-rotation protection type PK1 or PK2 and long threaded T pin shaft
  • Earthing and short-circuiting devices can be configured online via the earthing and short-circuiting configurator

Détails

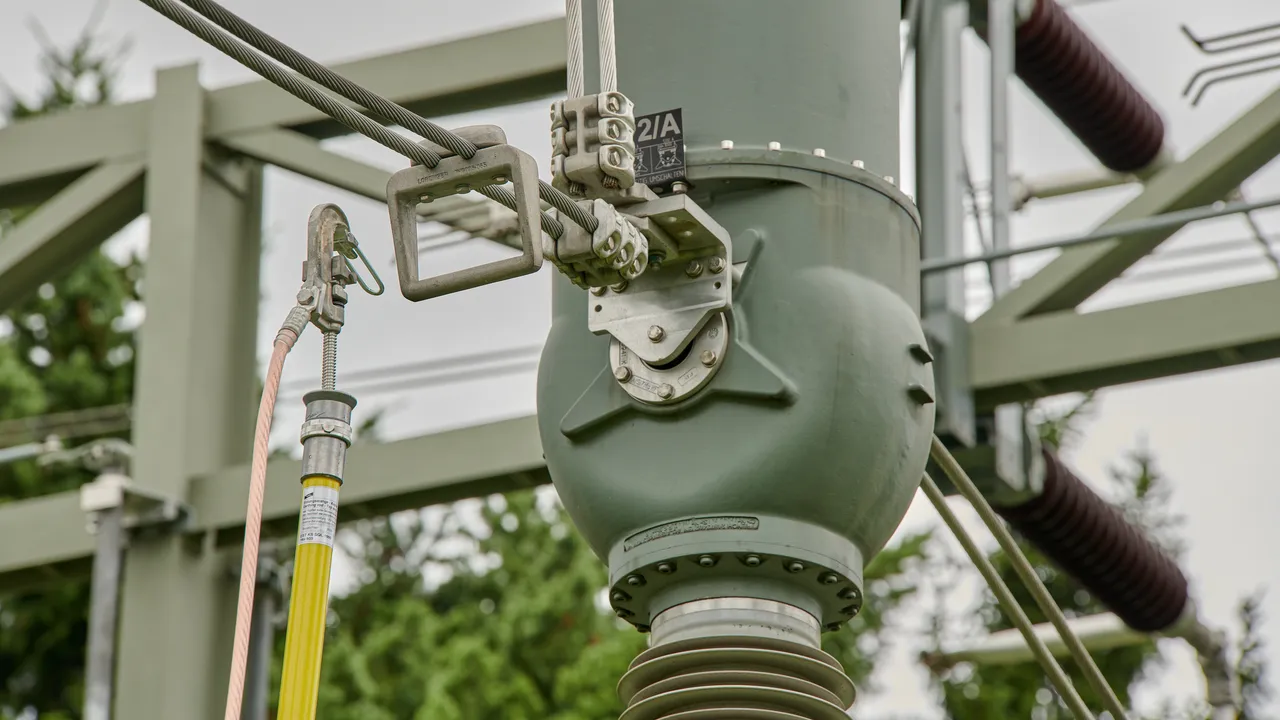

Phase screw clamp fitted with fixed coupling aid allows safe coupling.
lorem ipsum
Crimped cable lug, type PK2:
Cable lugs without cut-out for connecting parts from other manufacturers are available on request.
lorem ipsum
Clamp with long shaft and earthing stick with aluminium cone coupling.
lorem ipsum
Spring-loaded phase screw clamp.
lorem ipsum
lorem ipsum
Crimped cable lug, type PK1:
Standard anti-rotation cable lug with cut-out.
lorem ipsum

Standard Phase Screw Clamp

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Produits

Référence de la pièce 784201 PSK 4 30 SQL

GTIN 4013364006591, Clients tariffs no (UE): 85359000, Poids brut: 880.00 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

Clamping range Ø 4 ... 30 mm
Anti-rotation protection PK1
For cable cross-section Cu 16 ... 70 mm2
Max. short-circuit current Ik 0.5 s 19.5 kA
Max. short-circuit current Ik 1 s 13.8 kA

Le produit 784201 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784201 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784301 PSK 10 65 SQL

GTIN 4013364006553, Clients tariffs no (UE): 85359000, Poids brut: 1.70 kg, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

Clamping range Ø 10 ... 65 mm
Anti-rotation protection PK1
For cable cross-section Cu 16 ... 120 mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Le produit 784301 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784301 a été ajouté au panier.

Aller à la boutique en ligne

Phase Screw Clamp with Coupling Aid

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Produits

Référence de la pièce 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Clients tariffs no (UE): 85359000, Poids brut: 1.47 kg, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

Clamping range Ø 4 ... 30 mm
Anti-rotation protection PK1
For cable cross-section Cu 16 ... 70 mm2
Max. short-circuit current Ik 0.5 s 19.5 kA
Max. short-circuit current Ik 1 s 13.8 kA

Le produit 784401 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784401 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Clients tariffs no (UE): 85359000, Poids brut: 2.12 kg, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

Clamping range Ø 10 ... 65 mm
Anti-rotation protection PK1
For cable cross-section Cu 16 ... 120 mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Le produit 784501 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784501 a été ajouté au panier.

Aller à la boutique en ligne

Spring-loaded Phase Screw Clamp

Easy coupling due to spring-loaded clamp.

1 Produit

Référence de la pièce 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Clients tariffs no (UE): 85359000, Poids brut: 600.00 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

Clamping range Ø 4 ... 30 mm
Anti-rotation protection PK1
For cable cross-section Cu 16 ... 70 mm2
Max. short-circuit current Ik 0.5 s 19.5 kA
Max. short-circuit current Ik 1 s 13.8 kA

Le produit 784480 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784480 a été ajouté au panier.

Aller à la boutique en ligne

Phase Screw Clamp with Wide Clamping Range

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Produit

Référence de la pièce 784085 PSK 10 85 SQL

GTIN 4013364018686, Clients tariffs no (UE): 85359000, Poids brut: 872.00 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

Clamping range Ø 10 ... 85 mm
Anti-rotation protection PK2
For cable cross-section Cu 16 ... 150 mm2
Max. short-circuit current Ik 0.5 s 29.6 kA
Max. short-circuit current Ik 1 s 29.6 kA

Le produit 784085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784085 a été ajouté au panier.

Aller à la boutique en ligne

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Produit

Référence de la pièce 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Clients tariffs no (UE): 82055980, Poids brut: 5.71 kg, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

Clamping range Ø 10 ... 85 mm
Anti-rotation protection PK2
For cable cross-section Cu 16 ... 150 mm2
Max. short-circuit current Ik 0.5 s 29.6 kA
Max. short-circuit current Ik 1 s 29.6 kA
Total length (lG max / IG min ) 5200 / 2875 mm
Length (handle) 1900 mm

Le produit 769511 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769511 a été ajouté au panier.

Aller à la boutique en ligne

Phase Screw Clamp

Ideally suited for use in inclined positions.

2 Produits

Référence de la pièce 784032 PSK 10 32 SQL

GTIN 4013364018679, Clients tariffs no (UE): 85359000, Poids brut: 843.00 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

Clamping range Ø 10 ... 32 mm
Anti-rotation protection PK2
For cable cross-section Cu 16 ... 95 mm2
Max. short-circuit current Ik 0.5 s 18.7 kA
Max. short-circuit current Ik 1 s 18.7 kA

Le produit 784032 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784032 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784033 PSK 10 50 SQL

GTIN 4013364553637, Clients tariffs no (UE): 85359000, Poids brut: 936.00 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

Clamping range Ø 10 ... 32 mm
Anti-rotation protection PK2
For cable cross-section Cu 16 ... 95 mm2
Max. short-circuit current Ik 0.5 s 18.7 kA
Max. short-circuit current Ik 1 s 18.7 kA

Le produit 784033 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784033 a été ajouté au panier.

Aller à la boutique en ligne

Phase Screw Clamp with Safety Bow

Ideally suited for use in inclined positions.

1 Produit

Référence de la pièce 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Clients tariffs no (UE): 85359000, Poids brut: 1.01 kg, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

Clamping range Ø 10 ... 32 mm
Anti-rotation protection PK2
For cable cross-section Cu 16 ... 95 mm2
Max. short-circuit current Ik 0.5 s 18.7 kA
Max. short-circuit current Ik 1 s 18.7 kA

Le produit 784038 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784038 a été ajouté au panier.

Aller à la boutique en ligne

Rigid Ball Head Cap

2 Produits

Référence de la pièce 772314 KKH 20 SQL

GTIN 4013364080171, Clients tariffs no (UE): 85359000, Poids brut: 446.00 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

For fixed ball point Ø 20 mm
Anti-rotation protection PK1
For cable cross-section Cu 16 ... 120 mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Le produit 772314 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772314 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 772324 KKH 25 SQL

GTIN 4013364080188, Clients tariffs no (UE): 85359000, Poids brut: 719.00 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

For fixed ball point Ø 25 mm
Anti-rotation protection PK1
For cable cross-section Cu 16 ... 150 mm2
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Le produit 772324 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772324 a été ajouté au panier.

Aller à la boutique en ligne

Universal Clamp

2 Produits

Référence de la pièce 773236 UK 25 SQL

GTIN 4013364114579, Clients tariffs no (UE): 85359000, Poids brut: 713.50 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

For fixed ball point Ø 20 / 25 mm
For T pins with a collar width of 15 mm
Rd / Fl clamping range 20 mm
Anti-rotation protection PK1
For cable cross-section Cu 16 ... 120*) mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA
*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Le produit 773236 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773236 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 773331 UK 30 SQL

GTIN 4013364069244, Clients tariffs no (UE): 85359000, Poids brut: 793.00 g, Prix unitaire: 1.00 pc(s)

Images

Plus d'informations



Caractéristiques techniques

For fixed ball point Ø 25 / 30 mm
For T pins with a collar width of 18 mm
Rd / Fl clamping range 30 mm
Anti-rotation protection PK1
For cable cross-section Cu 16 ... 120*) mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA
*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Le produit 773331 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773331 a été ajouté au panier.

Aller à la boutique en ligne
