Puntas captadoras angulares

Para la protección contra los impactos directos de rayo de instalaciones fotovoltaicas situadas en cubierta.

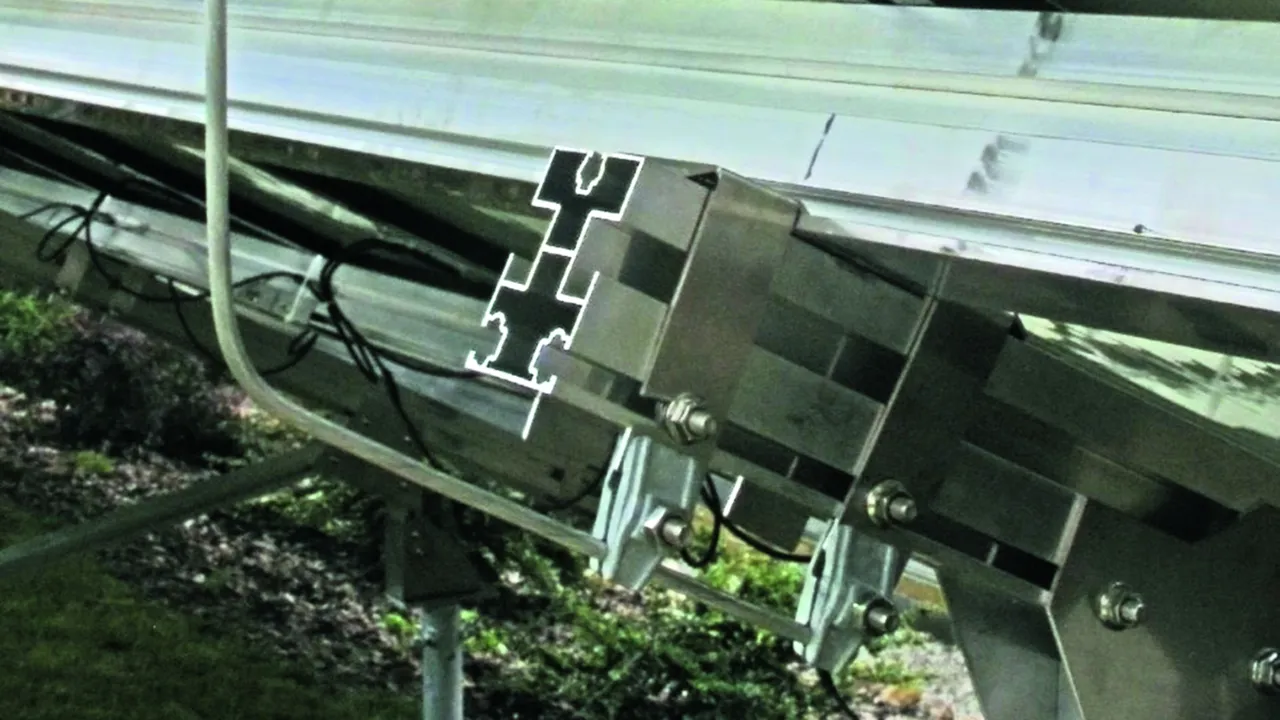

La punta captadora se fija por ejemplo a los bastidores metálicos de los módulos fotovoltaicos mediante dos bornas de conexión con contacto simultáneo capaz de soportar corrientes de rayo.
Montándola al bastidor debe tenerse en cuenta una distancia de 15-20 cm entre las dos bornas de conexión y una longitud libre de 80-85 cm. Las puntas captadoras están dimensionadas según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Por montaje profesional se da la resistencia mecánica y una capacidad de soportar corrientes de rayo de 100 kA (10/350 µs).

Dado el caso la punta captadora puede adaptarse al ángulo de inclinación de la instalación fotovoltaica. El ángulo del modelo estándar es 55°. Esto corresponde a un ángulo de inclinación de 35° de la instalación fotovoltaica.

Punta captadora incl. dos bornas de conexión (Art. No. 365 031)

Margen de apriete de las bornas de conexión 0,7-8 mm.

1 Produit

Référence de la pièce 101110 FSPS 10 1000 W55 FK AL

GTIN 4013364138704, Clients tariffs no (UE): 85389099, Poids brut: 305.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Punta captadora angular incl. dos bornas de conexión
Punta captadora para la protección de
p. ej. instalaciones fotovoltaicas al aire libre
o cocheras con instalación fotovoltaica
contra las descargas directas de rayo
incl. dos bornas de conexión (Art. No. 365 031)
Margen de apriete de las bornas de conexión 0,7-8 mm
La versión estándar está angulada a 55°.
Esto corresponde a un ángulo de inclinación
de la instalación fotovoltaica de 35°.
Las puntas captadoras están dimensionadas
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para velocidades del viento de máx. 224 km/h.
Longitud total: 1000 mm
Material: Al
Diámetro Ø: 10 mm

Producto DEHN
Tipo: FSPS 10 1000 W55 FK AL
art. no.: 101110
o equivalente

Certificats



Caractéristiques techniques

Longitud total 1000 mm
Material Al
Diámetro Ø 10 mm
Máx. velocidad del viento 224 km/h

Le produit 101110 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 101110 a été ajouté au panier.

Aller à la boutique en ligne

Punta captadora separada

Para su combinación por ej. con bornas de conexión para soportes de acero.

1 Produit

Référence de la pièce 101010 FSP 10 1000 W55 AL

GTIN 4013364138698, Clients tariffs no (UE): 85389099, Poids brut: 208.00 g, Prix unitaire: 10.00 unidad(es)

Images

Plus d'informations

Punta captadora angular
Puntas captadoras para la protección de
p. ej. instalaciones fotovoltaicas al aire libre
o cocheras con instalación fotovoltaica
contra las descargas directas de rayo
para combinar con p. ej. bornas de conexión separadas
para soportes de acero
La versión estándar está angulada a 55°.
Esto corresponde a un ángulo de inclinación
de la instalación fotovoltaica de 35°.
Las puntas captadoras están dimensionadas
según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para velocidades del viento de máx. 224 km/h.
Longitud total: 1000 mm
Material: Al
Diámetro Ø: 10 mm

Producto DEHN
Tipo: FSP 10 1000 W55 AL
art. no.: 101010
o equivalente



Caractéristiques techniques

Longitud total 1000 mm
Material Al
Diámetro Ø 10 mm
Máx. velocidad del viento 224 km/h
