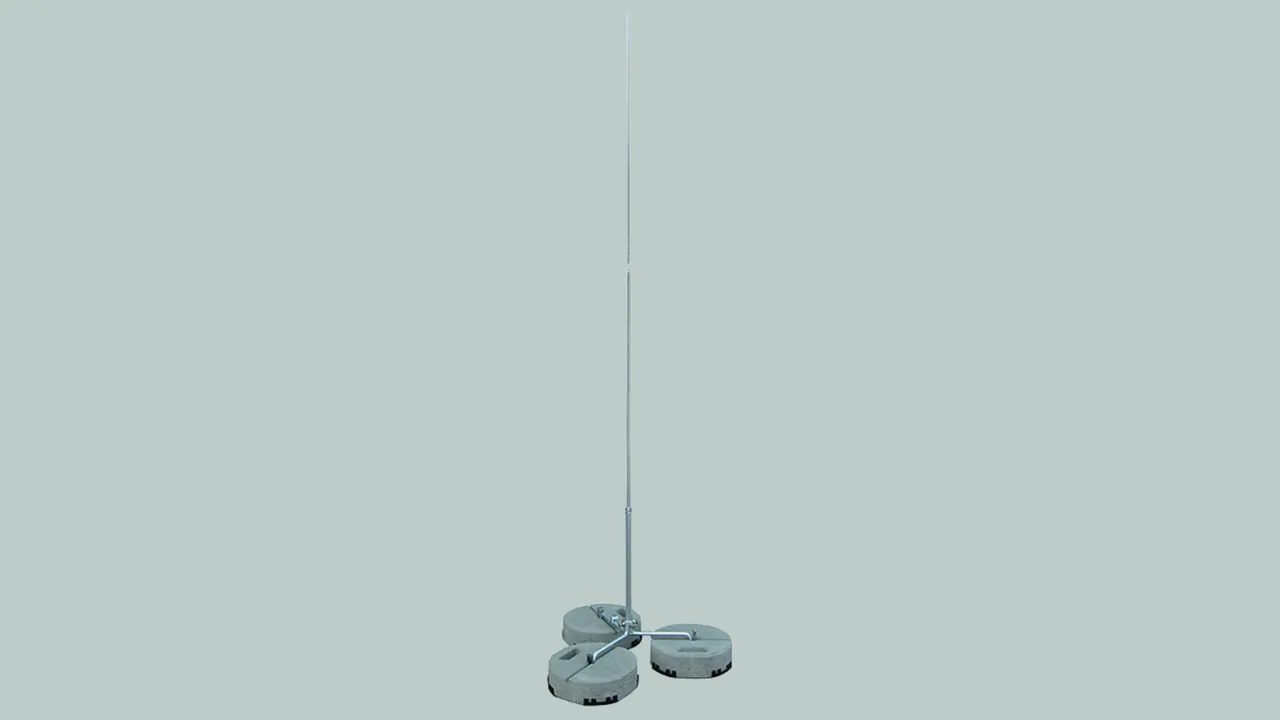

Varillas captadoras autosoportadas de 2,5 hasta 3,5 m

Varilla captadora autosoportada con trípode para proteger estructuras en cubierta, con ajuste a la pendiente de la cubierta hasta un máximo de 10°.

El zócalo de hormigón (ref. 102 075 o 102 010) y la placa protectora (ref. 102 060 o 102 050) deben pedirse por separado.

Componentes:
– Varilla captadora de tubo con extremo rebajado Ø40 / 16 / 10 mm o Ø22 / 16 / 10 mm
– Borne de conexión (borna para puntas) para conductores redondos de 8-10 mm
– Trípode para zócalo de hormigón con técnica de fijación para cuña

Nota: Se deben considerar los pesos en cubierta permisibles, consultando al constructor del edificio en caso necesario.

Para varillas captadoras Ø22 mm

3 Produits

Référence de la pièce 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, Clients tariffs no (UE): 85389099, Poids brut: 3.40 kg, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Varilla captadora autosoportada con altura de 2500 mm
Varillas captadoras autosoportadas con trípode
para protección de estructuras en cubierta,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 185 km/h.
El zócalo de hormigón apilable (ref. 102 075 o 102 010) y
la placa protectora (ref. 102 060 o 102 050) deben pedirse por separado.
Altura: 2500 mm
Radio: 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg: 137 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg: 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 185 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg: 850 x 930 mm
Material de la varilla captadora: Al
Material del trípode: St/tZn
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS 22 16 10 2500 AL DBS R320 STTZN
art. no.: 105525
o equivalente

Certificats



Caractéristiques techniques

Altura 2500 mm
Radio 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg 137 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg (l x a) 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 185 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg (l x a) 850 x 930 mm
Material de la varilla captadora Al
Material del trípode St/tZn
Norma EN 62561-(1+2)

Le produit 105525 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105525 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, Clients tariffs no (UE): 85389099, Poids brut: 3.80 kg, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Varilla captadora autosoportada con altura de 3000 mm
Varillas captadoras autosoportadas con trípode
para protección de estructuras en cubierta,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 168 km/h.
El zócalo de hormigón apilable (ref. 102 075 o 102 010) y la
placa protectora (ref. 102 060 o 102 050) deben pedirse por separado.
Altura: 3000 mm
Radio: 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg: 112 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg: 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 168 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg: 850 x 930 mm
Material de la varilla captadora: Al
Material del trípode: St/tZn
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS 22 16 10 3000 AL DBS R320 STTZN
art. no.: 105530
o equivalente

Certificats



Caractéristiques techniques

Altura 3000 mm
Radio 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg 112 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg (l x a) 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 168 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg (l x a) 850 x 930 mm
Material de la varilla captadora Al
Material del trípode St/tZn
Norma EN 62561-(1+2)

Le produit 105530 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105530 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, Clients tariffs no (UE): 85389099, Poids brut: 4.30 kg, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Varilla captadora autosoportada con altura de 3500 mm
Varillas captadoras autosoportadas con trípode
para protección de estructuras en cubierta,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 135 km/h.
El zócalo de hormigón apilable (ref. 102 075 o 102 010) y la
placa protectora (ref. 102 060 o 102 050) deben pedirse por separado.
Altura: 3500 mm
Radio: 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg: 95 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg: 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 135 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg: 850 x 930 mm
Material de la varilla captadora: Al
Material del trípode: St/tZn
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS 22 16 10 3500 AL DBS R320 STTZN
art. no.: 105535
o equivalente

Certificats



Caractéristiques techniques

Altura 3500 mm
Radio 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg 95 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg (l x a) 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 135 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg (l x a) 850 x 930 mm
Material de la varilla captadora Al
Material del trípode St/tZn
Norma EN 62561-(1+2)

Le produit 105535 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105535 a été ajouté au panier.

Aller à la boutique en ligne

Para varillas captadoras Ø40 mm

2 Produits

Référence de la pièce 105531 FS D40 16 10 3000 AL DBS KB STTZN

GTIN 4013364535893, Clients tariffs no (UE): 85389099, Poids brut: 11.00 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Varilla captadora autosoportada con altura de 3000 mm
Varillas captadoras autosoportadas con trípode
para protección de estructuras en cubierta,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el Eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
El zócalo de hormigón apilable (ref. 102 010) y
la placa protectora (ref. 102 050)
deben pedirse por separado.
Altura: 3000 mm
Radio: 220 mm
Exigencia de espacio del trípode con zócalo de hormigón de 17 kg: 668 x 718 mm
Material de la varilla captadora: Al
Material del trípode: St/tZn
Referencia normativa: DIN EN 62561-(1+2)
Altura: 3000 mm
Radio: 220 mm
Espacio necesario para el trípode: 668 x 718 mm
Material de la varilla captadora: Al
Material del trípode: St/tZn
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 3000 AL DBS KB STTZN
art. no.: 105531
o equivalente



Caractéristiques techniques

Altura 3000 mm
Radio 220 mm
Espacio necesario para el trípode (l x a) 668 x 718 mm
Material de la varilla captadora Al
Material del trípode St/tZn
Norma EN 62561-(1+2)

Le produit 105531 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105531 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105536 FS D40 16 10 3500 AL DBS KB STTZN

GTIN 4013364535909, Clients tariffs no (UE): 85389099, Poids brut: 11.80 kg, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Varilla captadora autosoportada con altura de 3500 mm
Varillas captadoras autosoportadas con trípode
para protección de estructuras en cubierta,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el Eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
El zócalo de hormigón apilable (ref. 102 010) y
la placa protectora (ref. 102 050)
deben pedirse por separado.
Altura: 3500 mm
Radio: 220 mm
Exigencia de espacio del trípode con zócalo de hormigón de 17 kg: 668 x 718 mm
Material de la varilla captadora: Al
Material del trípode: St/tZn
Referencia normativa: DIN EN 62561-(1+2)
Altura: 3500 mm
Radio: 220 mm
Espacio necesario para el trípode: 668 x 718 mm
Material de la varilla captadora: Al
Material del trípode: St/tZn
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 3500 AL DBS KB STTZN
art. no.: 105536
o equivalente



Caractéristiques techniques

Altura 3500 mm
Radio 220 mm
Espacio necesario para el trípode (l x a) 668 x 718 mm
Material de la varilla captadora Al
Material del trípode St/tZn
Norma EN 62561-(1+2)
