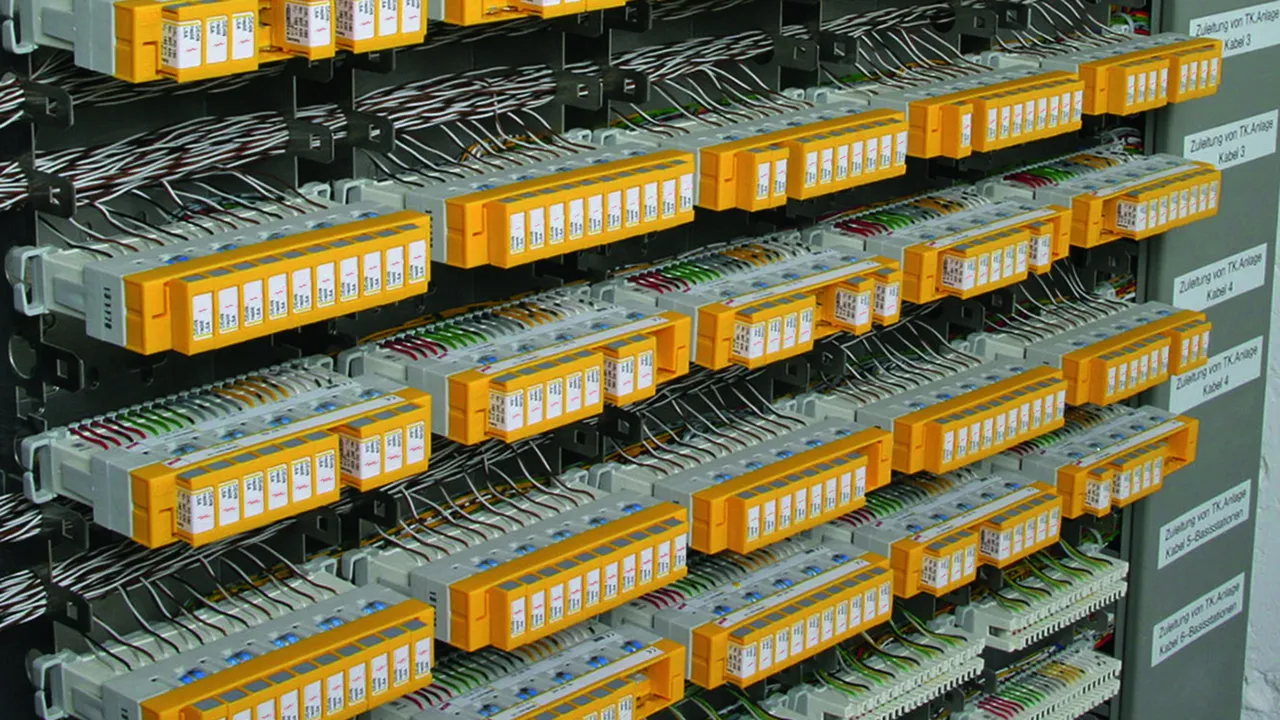

DEHNrapid LSA – Descargador de corriente de rayo y de sobretensiones

Protección de 1 a 10 pares para sistemas LSA de la serie de aparatos 2/10
La función de desconexión de la regleta LSA, integrada en el descargador de corriente de rayo ofrece, además, protección al efectuar pruebas, desconexión o puenteos
Sistema modular compuesto por descargadores de corriente de rayo y de sobretensiones

Détails

Descagador modular que consta del bastidor con los descargadores de gas, el carril de protección de puesta a tierra y los módulos de protección específicos para cada hilo.

lorem ipsum — Descagador modular que consta del bastidor con los descargadores de gas, el carril de protección de puesta a tierra y los módulos de protección específicos para cada hilo.

Módulos de protección contra sobretensiones específicos para la protección de equipos finales.

Bastidor con capacidad de soportar corrientes de rayo con descargadores de gas, opcionalmente con indicación óptica de fallo y funcion a prueba de fallos

Descargador combinado de corriente de rayos y sobretensiones para módulos de conexión LSA.

Descargadores de sobretensiones enchufables para su utilización como bloque de protección que puede conectarse a módulos de conexión o desconexión.

DRL 10 B

Regleta de protección DRL 10 DA, capaz de soportar corrientes de rayo, para prácticamente todas las aplicaciones, ampliable con clavija enchufable de protección DRL a descargador combinado. Los contactos de separación integrados en la regleta, permiten la verificación, medición y adaptación de los hilos objeto de protección, incluso estando insertado el descargador.

1 Produit

Référence de la pièce 907400 DRL 10 B 180

GTIN 4013364107557, Clients tariffs no (UE): 85363010, Poids brut: 69.90 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 180 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL 10 B 180
art. no.: 907400
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	G
Máx. tensión permisible de servicio dc (U_C )	180 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) (I_imp )	5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	≤ 0.005 Ω
Montaje sobre	regleta de separación LSA 2/10

Clase de descargador	G
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio dc (U_C )	180 V
Máx. tensión permisible de servicio ac (U_C )	127 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_impD1 (U_P )	≤ 500 V
Nivel de protección hilo-PG con I_impD1 (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 500 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 450 V
Impedancia de serie por hilo	≤ 0.005 Ω
Capacidad hilo-hilo (C)	≤ 5 pF
Capacidad hilo-PG (C)	≤ 5 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 10
Montaje sobre	regleta de separación LSA 2/10
Toma de tierra a través de	brida de montaje
Material de la carcasa	poliamida PA 6.6
Color	gris
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907400 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907400 a été ajouté au panier.

Aller à la boutique en ligne

DRL 10 B FSD

1 Produit

Référence de la pièce 907401 DRL 10 B 180 FSD

GTIN 4013364107564, Clients tariffs no (UE): 85363010, Poids brut: 74.30 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 180 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL 10 B 180 FSD
art. no.: 907401
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	G
Indicación de fallo	óptica, por cambio de color
Máx. tensión permisible de servicio dc (U_C )	180 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) (I_imp )	5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	≤ 0.005 Ω
Montaje sobre	regleta de separación LSA 2/10

Clase de descargador	G
Indicación de fallo	óptica, por cambio de color
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio dc (U_C )	180 V
Máx. tensión permisible de servicio ac (U_C )	127 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_impD1 (U_P )	≤ 500 V
Nivel de protección hilo-PG con I_impD1 (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 500 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 450 V
Impedancia de serie por hilo	≤ 0.005 Ω
Capacidad hilo-hilo (C)	≤ 5 pF
Capacidad hilo-PG (C)	≤ 5 pF
Comportamiento Fail-safe	descargador de gas con contactos de resorte
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 10
Montaje sobre	regleta de separación LSA 2/10
Toma de tierra a través de	brida de montaje
Material de la carcasa	poliamida PA 6.6
Color	gris
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907401 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907401 a été ajouté au panier.

Aller à la boutique en ligne

DRL RE

Elemento de protección enchufable 1 DA coordinado energéticamente con el dispositivo enchufable DRL, para protección de equipos finales en una sola etapa, con impedancias de desacoplo. Apropiado especialmente para circuitos de señal con potencial común. Toma de tierra a través de EF 10 DRL. Sólo para regletas de separación o para dispositivo enchufable DRL.

5 Produits

Référence de la pièce 907421 DRL RE 12

GTIN 4013364107618, Clients tariffs no (UE): 85363010, Poids brut: 5.40 g, Prix unitaire: 10.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 14 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RE 12
art. no.: 907421
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	14 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-PG (f_G )	2.7 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	12 V
Máx. tensión permisible de servicio dc (U_C )	14 V
Máx. tensión permisible de servicio ac (U_C )	9.5 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.5 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 45 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 36 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 19 V
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-PG (f_G )	2.7 MHz
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 2 nF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Toma de tierra a través de	bastidor de toma de tierra
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907421 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907421 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 907422 DRL RE 24

GTIN 4013364107625, Clients tariffs no (UE): 85363010, Poids brut: 5.40 g, Prix unitaire: 10.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 28 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RE 24
art. no.: 907422
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	28 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-PG (f_G )	4.5 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio dc (U_C )	28 V
Máx. tensión permisible de servicio ac (U_C )	19.5 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.5 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 65 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 72 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 38 V
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-PG (f_G )	4.5 MHz
Capacidad hilo-hilo (C)	≤ 0.55 pF
Capacidad hilo-PG (C)	≤ 1.1 nF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Toma de tierra a través de	bastidor de toma de tierra
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907422 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907422 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 907423 DRL RE 48

GTIN 4013364107632, Clients tariffs no (UE): 85363010, Poids brut: 5.40 g, Prix unitaire: 10.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 54 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RE 48
art. no.: 907423
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	54 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	6.8 Ω
Frecuencia límite hilo-PG (f_G )	7.35 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio dc (U_C )	54 V
Máx. tensión permisible de servicio ac (U_C )	38 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.25 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 95 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 135 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 70 V
Impedancia de serie por hilo	6.8 Ω
Frecuencia límite hilo-PG (f_G )	7.35 MHz
Capacidad hilo-hilo (C)	≤ 350 pF
Capacidad hilo-PG (C)	≤ 700 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Toma de tierra a través de	bastidor de toma de tierra
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907423 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907423 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 907424 DRL RE 60

GTIN 4013364107649, Clients tariffs no (UE): 85363010, Poids brut: 5.40 g, Prix unitaire: 10.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 70 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RE 60
art. no.: 907424
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	70 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	6.8 Ω
Frecuencia límite hilo-PG (f_G )	10.5 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	60 V
Máx. tensión permisible de servicio dc (U_C )	70 V
Máx. tensión permisible de servicio ac (U_C )	49.5 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.25 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 115 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 185 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 95 V
Impedancia de serie por hilo	6.8 Ω
Frecuencia límite hilo-PG (f_G )	10.5 MHz
Capacidad hilo-hilo (C)	≤ 250 pF
Capacidad hilo-PG (C)	≤ 500 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Toma de tierra a través de	bastidor de toma de tierra
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907424 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907424 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 907425 DRL RE 180

GTIN 4013364107656, Clients tariffs no (UE): 85363010, Poids brut: 5.40 g, Prix unitaire: 10.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 180 V
Corriente nominal: 0.1 A

Producto DEHN
Tipo: DRL RE 180
art. no.: 907425
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	180 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-PG (f_G )	42 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio dc (U_C )	180 V
Máx. tensión permisible de servicio ac (U_C )	127 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.5 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 280 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 500 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 270 V
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-PG (f_G )	42 MHz
Capacidad hilo-hilo (C)	≤ 50 pF
Capacidad hilo-PG (C)	≤ 80 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Toma de tierra a través de	bastidor de toma de tierra
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907425 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907425 a été ajouté au panier.

Aller à la boutique en ligne

DRL RD

Elemento de protección enchufable 1 DA coordinado energéticamente con el dispositivo enchufable DRL para protección de aparatos de una sola etapa. Bajo nivel de protección hilo/hilo para interfaces separados galvánicamente. Instalación recomendada solamente en unión con el bloque de protección enchufable DRL 10.

5 Produits

Référence de la pièce 907441 DRL RD 12

GTIN 4013364107694, Clients tariffs no (UE): 85363010, Poids brut: 5.40 g, Prix unitaire: 10.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 14 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RD 12
art. no.: 907441
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	14 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	2.2 Ω
Frecuencia límite hilo-hilo (f_G )	2.7 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	12 V
Máx. tensión permisible de servicio dc (U_C )	14 V
Máx. tensión permisible de servicio ac (U_C )	9.5 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.5 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 18 V
Impedancia de serie por hilo	2.2 Ω
Frecuencia límite hilo-hilo (f_G )	2.7 MHz
Capacidad hilo-hilo (C)	≤ 2.0 nF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907441 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907441 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 907442 DRL RD 24

GTIN 4013364107700, Clients tariffs no (UE): 85363010, Poids brut: 5.40 g, Prix unitaire: 10.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 28 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RD 24
art. no.: 907442
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	28 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	2.2 Ω
Frecuencia límite hilo-hilo (f_G )	5.4 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio dc (U_C )	28 V
Máx. tensión permisible de servicio ac (U_C )	19.5 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.5 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 36 V
Impedancia de serie por hilo	2.2 Ω
Frecuencia límite hilo-hilo (f_G )	5.4 MHz
Capacidad hilo-hilo (C)	≤ 1.1 nF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907442 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907442 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 907443 DRL RD 48

GTIN 4013364107717, Clients tariffs no (UE): 85363010, Poids brut: 5.40 g, Prix unitaire: 10.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 54 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RD 48
art. no.: 907443
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	54 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-hilo (f_G )	7.8 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio dc (U_C )	54 V
Máx. tensión permisible de servicio ac (U_C )	38 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.25 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 70 V
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-hilo (f_G )	7.8 MHz
Capacidad hilo-hilo (C)	≤ 700 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907443 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907443 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 907444 DRL RD 60

GTIN 4013364107724, Clients tariffs no (UE): 85363010, Poids brut: 5.40 g, Prix unitaire: 10.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 70 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RD 60
art. no.: 907444
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	70 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-hilo (f_G )	11 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	60 V
Máx. tensión permisible de servicio dc (U_C )	70 V
Máx. tensión permisible de servicio ac (U_C )	49.5 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.25 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 95 V
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-hilo (f_G )	11 MHz
Capacidad hilo-hilo (C)	≤ 500 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907444 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907444 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 907445 DRL RD 110

GTIN 4013364118461, Clients tariffs no (UE): 85363010, Poids brut: 3.30 g, Prix unitaire: 10.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 180 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RD 110
art. no.: 907445
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	180 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-hilo (f_G )	20 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	110 V
Máx. tensión permisible de servicio dc (U_C )	180 V
Máx. tensión permisible de servicio ac (U_C )	127 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.25 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 250 V
Impedancia de serie por hilo	4.7 Ω
Frecuencia límite hilo-hilo (f_G )	20 MHz
Capacidad hilo-hilo (C)	≤ 200 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907445 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907445 a été ajouté au panier.

Aller à la boutique en ligne

DRL PD

Elemento de protección 1 DA coordinado energéticamente con el dispositivo enchufable DRL, como protección de una sola etapa de equipos finales. Bajo nivel de protección hilo-hilo y protección contra sobretensiones integrada para ADSL, ISDN U_k0 o hilos a/b. Montaje con EF 10 DRL. Instalación recomendada solamente en unión con el bloque de protección enchufable DRL 10.

1 Produit

Référence de la pièce 907430 DRL PD 180

GTIN 4013364107670, Clients tariffs no (UE): 85363010, Poids brut: 3.90 g, Prix unitaire: 10.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Elemento de protección contra sobretensiones enchufable 1 DA DRL PD 180
Elemento de protección contra sobretensiones enchufable
Clase de descargador: Type 3 / P1
DEHNrapid LSA, combinado con
protección contra las sobrecorrientes
en caso de interferencias
comprobado según la EN 61643-21
y coordinado energéticamente
según la IEC 61643-22
al dispositivo enchufable DRL Tipo 1,
para la protección de un par de hilos.
Enchufable en regletas de separación LSA
tipo 2/10 con el bastidor de toma de tierra
o directamente en el dispositivo enchufable
como extensión del descargador combinado
de protección contra las corrientes de rayo
y sobretensiones.
Máx. tensión permisible de servicio dc: 180 V
Corriente nominal: 0.1 A

Producto DEHN
Tipo: DRL PD 180
art. no.: 907430
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	180 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	10 Ω +/- 15%
Frecuencia límite hilo-hilo (f_G )	61 MHz
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio dc (U_C )	180 V
Máx. tensión permisible de servicio ac (U_C )	127 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.25 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 270 V
Impedancia de serie por hilo	10 Ω +/- 15%
Frecuencia límite hilo-hilo (f_G )	61 MHz
Capacidad hilo-hilo (C)	≤ 80 pF
Versión	protección de sobretensiones integrada
Margen de temperatura de servicio (T_U )	0 °C ... +70 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907430 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907430 a été ajouté au panier.

Aller à la boutique en ligne

DRL HD

Elemento enchufable de protección 1 DA coordinado energéticamente con el dispositivo enchufable DRL como protección de una sola etapa de equipos finales, para transmisiones de alta frecuencia como G.703 ó ISDN U2m, S2m, y S0. Montaje con EF 10 DRL. Instalación recomendada solamente en unión con el bloque de protección enchufable DRL 10.

1 Produit

Référence de la pièce 907470 DRL HD 24

GTIN 4013364107663, Clients tariffs no (UE): 85363010, Poids brut: 5.40 g, Prix unitaire: 10.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Máx. tensión permisible de servicio dc: 28 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL HD 24
art. no.: 907470
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	O
Máx. tensión permisible de servicio dc (U_C )	28 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
Impedancia de serie por hilo	4.7 Ω
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B

Clase de descargador	O
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio dc (U_C )	28 V
Máx. tensión permisible de servicio ac (U_C )	19.5 V
Corriente nominal (I_L )	0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (I_imp )	5 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo en combinación con DRL 10 B... (I_imp )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo en combinación con DRL 10 B... (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo sin DRL 10 B... (I_n )	0.5 kA
Nivel de protección hilo-PG con I_impD1 en combinación con DRL 10 B... (U_P )	≤ 500 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 46 V
Impedancia de serie por hilo	4.7 Ω
Frecuencia de corte hilo-hilo (100 Ω) (f_G )	85 MHz
Capacidad hilo-hilo (C)	≤ 22 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 20 insertado
Montaje sobre	regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de prueba	IEC 61643-21 / EN 61643-21

Le produit 907470 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 907470 a été ajouté au panier.

Aller à la boutique en ligne

DEHNrapid LSA – Descargador de corriente de rayo y de sobretensiones

Détails

DRL 10 B

Référence de la pièce 907400 DRL 10 B 180

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 907400 a été ajouté au bloc-notes

Le produit 907400 a été ajouté au panier.

DRL 10 B FSD

Référence de la pièce 907401 DRL 10 B 180 FSD

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 907401 a été ajouté au bloc-notes

Le produit 907401 a été ajouté au panier.

DRL RE

Référence de la pièce 907421 DRL RE 12

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 907421 a été ajouté au bloc-notes

Le produit 907421 a été ajouté au panier.

Référence de la pièce 907422 DRL RE 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 907422 a été ajouté au bloc-notes

Le produit 907422 a été ajouté au panier.

Référence de la pièce 907423 DRL RE 48

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 907423 a été ajouté au bloc-notes

Le produit 907423 a été ajouté au panier.

Référence de la pièce 907424 DRL RE 60

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 907424 a été ajouté au bloc-notes

Le produit 907424 a été ajouté au panier.

Référence de la pièce 907425 DRL RE 180

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 907425 a été ajouté au bloc-notes

Le produit 907425 a été ajouté au panier.

DRL RD

Référence de la pièce 907441 DRL RD 12

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
