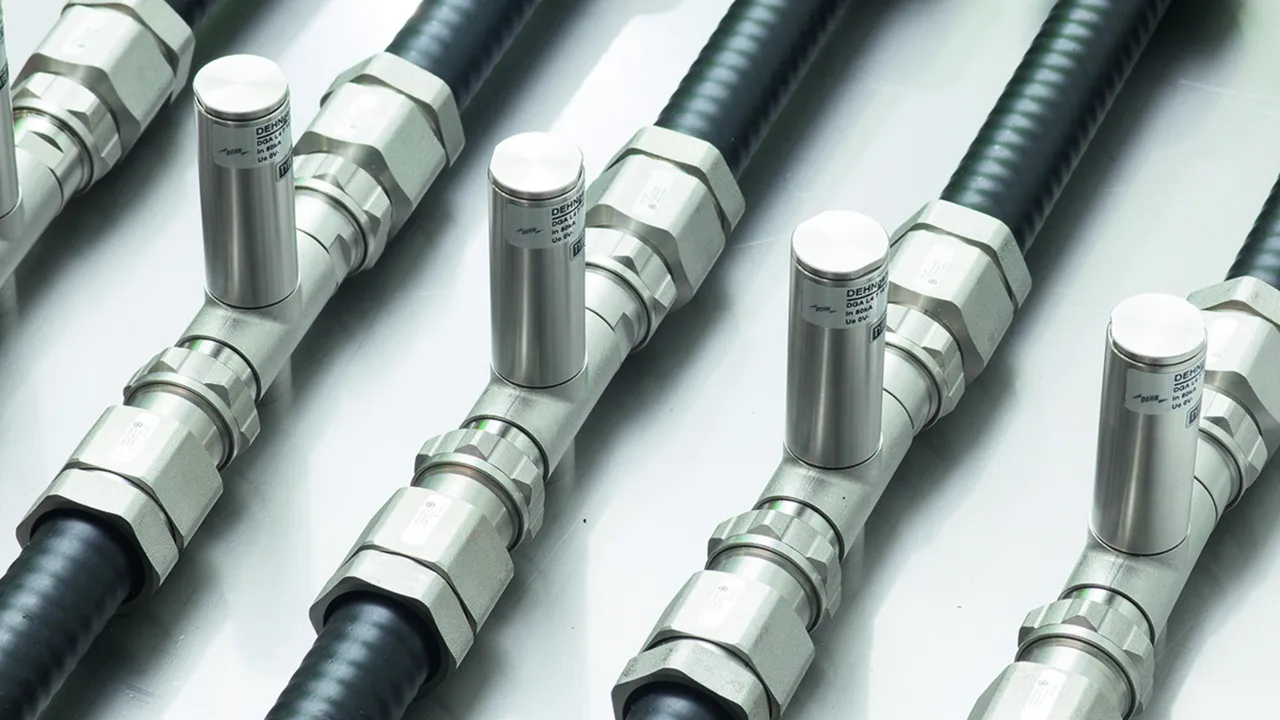

DEHNgate descargador para la conexión coaxial

Descargadores combinados de sobretensiones universales
Elevada capacidad de derivación de corriente de rayo para sistemas coaxiales
Nivel bajo de protección apropiado también para protección de equipos finales
Materiales extremadamente resistentes y gran durabilidad.

Détails

Descargador de sobretensiones para sistemas CCTV e instalaciones de antenas.

lorem ipsum — Descargador de sobretensiones para sistemas CCTV e instalaciones de antenas.

Tecnología Lambda/4 libre de mantenimiento para proteger aplicaciones da alta frecuencia (p. ej. LTE)

Descargadores coaxiales con capsula de gas sustituible.

DGA BNC VC

Descargador de sobretensiones, de gran ahorro de espacio con conectores BNC para montaje en carril DIN, para protección de sistemas de vídeo y de cámaras. Dependiendo del tipo, con unión directa (VCD) o indirecta (VCID) del blindaje, para evitar bucles de zumbido.

2 Produits

Référence de la pièce 909710 DGA BNC VCD

GTIN 4013364118942, Clients tariffs no (UE): 85366910, Poids brut: 126.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

D1 Corriente de impulso de rayo (10/350): 1 kA
Margen de frecuencia: 0-300 MHz

Producto DEHN
Tipo: DGA BNC VCD
art. no.: 909710
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	T
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Margen de frecuencia	0-300 MHz
Conexión entrada/salida	BNC conector / BNC conector
Certificaciones	CSA, UL

Clase de descargador	T
Tensión nominal (U_N )	5 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) blindaje-tierra (I_n )	10 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Nivel de protección hilo-pantalla para I_nC2 (U_P )	≤ 35 V
Nivel de protección hilo-pantalla a 1 kV/µs C3 (U_P )	≤ 13 V
Margen de frecuencia	0-300 MHz
Atenuación de intercalación a 160 MHz	≤ 0.4 dB
Atenuación de intercalación a 300 MHz	≤ 3 dB
Atenuación de reflujo a 130 MHz	≥ 20 dB
Atenuación de reflujo a 300 MHz	≥ 8 dB
Impedancia característica (Z)	50 Ω
Resistencia en series por hilo	4.7 Ω
Capacitancia hilo-pantalla (C)	≤ 25 pF
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección	IP 10
Montaje sobre	35 mm carril DIN de acuerdo con EN 60715
Conexión entrada/salida	BNC conector / BNC conector
Toma de tierra a través de	35 mm carril DIN de acuerdo con EN 60715
Material de la carcasa	fundición inyectada en zinc
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	CSA, UL

Le produit 909710 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909710 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 909711 DGA BNC VCID

GTIN 4013364118980, Clients tariffs no (UE): 85366910, Poids brut: 127.50 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Tensión máxima permanente DC: 6.4 V
D1 Corriente de impulso de rayo (10/350): 1 kA
Margen de frecuencia: 0-300 MHz

Producto DEHN
Tipo: DGA BNC VCID
art. no.: 909711
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	T
Tensión máxima permanente DC (U_C )	6.4 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Margen de frecuencia	0-300 MHz
Conexión entrada/salida	BNC conector / BNC conector
Certificaciones	CSA, UL

Clase de descargador	T
Tensión nominal (U_N )	5 V
Tensión máxima permanente DC (U_C )	6.4 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) blindaje-tierra (I_n )	10 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Nivel de protección hilo-pantalla para I_nC2 (U_P )	≤ 35 V
Nivel de protección blindaje-tierra para I_nC2 (U_P )	≤ 650 V
Nivel de protección hilo-pantalla a 1 kV/µs C3 (U_P )	≤ 13 V
Nivel de protección blindaje-tierra a 1 kV/µs C3 (U_P )	≤ 600 V
Margen de frecuencia	0-300 MHz
Atenuación de intercalación a 160 MHz	≤ 0.4 dB
Atenuación de intercalación a 300 MHz	≤ 3 dB
Atenuación de reflujo a 130 MHz	≥ 20 dB
Atenuación de reflujo a 300 MHz	≥ 10 dB
Impedancia característica (Z)	50 Ω
Resistencia en series por hilo	4.7 Ω
Capacitancia hilo-pantalla (C)	≤ 25 pF
Capacitancia blindaje-tierra (C)	≤ 20 pF
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección	IP 10
Montaje sobre	35 mm carril DIN de acuerdo con EN 60715
Conexión entrada/salida	BNC conector / BNC conector
Toma de tierra a través de	35 mm carril DIN de acuerdo con EN 60715
Material de la carcasa	fundición inyectada en zinc
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	CSA, UL

Le produit 909711 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909711 a été ajouté au panier.

Aller à la boutique en ligne

DGA TV

Los DGA … TV son descargadores con posibilidad de alimentación a distancia con conexión –F para instalaciones SAT y BK de 75 Ω. Los descargadores cumplen con los elevados requisitos del blindaje de Clase A según EN 50083-2. Apropiados para instalación, con ahorro de espacio, en todas las aplicaciones más usuales de TV y SAT. Los descargadores están disponibles, tanto como descargadores de corriente de rayo, como descargadores de sobretensiones, o bien como set de descargadores combinados con salida de medida integrada para verificación y comprobación de la instalación.

3 Produits

Référence de la pièce 909703 DGA FF TV

GTIN 4013364085664, Clients tariffs no (UE): 85363010, Poids brut: 233.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Tensión máxima permanente DC: 24 V
D1 Corriente de impulso de rayo (10/350): 0.2 kA
C2 Corriente nominal de derivación (80/20 µs): 1.5 kA
Margen de frecuencia: DC / 5 - 3000 MHz

Producto DEHN
Tipo: DGA FF TV
art. no.: 909703
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0.2 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	1.5 kA
Margen de frecuencia	DC / 5 - 3000 MHz
Conexión entrada/salida	casquillo F / casquillo F

Clase de descargador	{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0.2 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	1.5 kA
Nivel de protección con I_impD1 (U_P )	≤ 230 V
Nivel de protección con I_nC2 (U_P )	≤ 300 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 60 V
Margen de frecuencia	DC / 5 - 3000 MHz
Atenuación de intercalación 5 - 862 MHz típica	1.2 dB
Atenuación de intercalación 862 - 2400 MHz típica.	1.4 dB dB
Atenuación de intercalación 2400 - 3000 MHz típica.	2 dB
Atenuación de reflujo	≥ 14 dB
Atenuación de reflujo (47 - 2400 MHz)	≥ 18 dB (-1.5 dB/octava)
Atenuación de reflujo casquillo de prueba (5 - 47 MHz)	≥ 18 dB
Casquillo de prueba, atenuación de conexión	20 dB
Atenuación de blindaje 5 - 300 MHz	≥ 85 dB
Atenuación de blindaje 300 - 470 MHz	≥ 80 dB
Atenuación de blindaje 470 - 1000 MHz	≥ 75 dB
Atenuación de blindaje 1000 - 2400 MHz	≥ 55 dB
Impedancia característica (Z)	75 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección (hilos conectados)	IP 30
Montaje sobre	carril DIN 35 mm de acuerdo con EN 60715 o montaje en pared
Conexión entrada/salida	casquillo F / casquillo F
Toma de tierra a través de	carril DIN o conexión roscada
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	2x clavija F

Le produit 909703 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909703 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 909704 DGA GF TV

GTIN 4013364105690, Clients tariffs no (UE): 85363010, Poids brut: 85.50 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Tensión máxima permanente DC: 60 V
D1 Corriente de impulso de rayo (10/350): 2.5 kA
C2 Corriente nominal de derivación (80/20 µs): 10 kA
Margen de frecuencia: 0-2400 MHz

Producto DEHN
Tipo: DGA GF TV
art. no.: 909704
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	H
Tensión máxima permanente DC (U_C )	60 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Margen de frecuencia	0-2400 MHz
Conexión entrada/salida	casquillo F / clavija F

Clase de descargador	H
Tensión máxima permanente DC (U_C )	60 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Nivel de protección con I_impD1 (U_P )	≤ 700 V
Nivel de protección con I_nC2 (U_P )	≤ 700 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 600 V
Margen de frecuencia	0-2400 MHz
Atenuación de intercalación	0.5 dB
Atenuación de reflujo	≥ 18 dB (-1.5 dB/octava)
Atenuación de blindaje 5 - 300 MHz	≥ 85 dB
Atenuación de blindaje 300 - 470 MHz	≥ 80 dB
Atenuación de blindaje 470 - 1000 MHz	≥ 75 dB
Atenuación de blindaje 1000 - 2400 MHz	≥ 55 dB
Impedancia característica (Z)	75 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección (hilos conectados)	IP 30
Montaje sobre	bloque de toma de tierra o montaje sobre pared
Conexión entrada/salida	casquillo F / clavija F
Toma de tierra a través de	bloque de toma de tierra o conexión roscada
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	bloque de toma de tierra y 2 x clavija F

Le produit 909704 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909704 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 909705 DGA GFF TV

GTIN 4013364105706, Clients tariffs no (UE): 85363010, Poids brut: 282.70 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Tensión máxima permanente DC: 24 V
D1 Corriente de impulso de rayo (10/350): 2.5 kA
C2 Corriente nominal de derivación (80/20 µs): 10 kA
Margen de frecuencia: DC / 5-2400 MHz

Producto DEHN
Tipo: DGA GFF TV
art. no.: 909705
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	H{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Margen de frecuencia	DC / 5-2400 MHz
Conexión entrada/salida	casquillo F /casquillo F

Clase de descargador	H{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Nivel de protección con I_impD1 (U_P )	≤ 230 V
Nivel de protección con I_nC2 (U_P )	≤ 300 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 60 V
Margen de frecuencia	DC / 5-2400 MHz
Atenuación de intercalación 5 - 862 MHz típica	1.7 dB
Atenuación de intercalación 862 - 2400 MHz típica.	1.9 dB dB
Atenuación de reflujo (5 - 8 MHz)	≥ 10 dB
Atenuación de reflujo (8 - 47 MHz)	≥ 14 dB
Atenuación de reflujo (47 - 2400 MHz)	≥ 18 dB (-1.5 dB/octava)
Atenuación de reflujo casquillo de prueba (5 - 47 MHz)	≥ 18 dB
Casquillo de prueba, atenuación de conexión	20 dB
Atenuación de blindaje 5 - 300 MHz	≥ 85 dB
Atenuación de blindaje 300 - 470 MHz	≥ 80 dB
Atenuación de blindaje 470 - 1000 MHz	≥ 75 dB
Atenuación de blindaje 1000 - 2400 MHz	≥ 55 dB
Impedancia característica (Z)	75 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección (hilos conectados)	IP 30
Montaje sobre	carril DIN 35 mm de acuerdo con EN 60715 o montaje en pared
Conexión entrada/salida	casquillo F /casquillo F
Toma de tierra a través de	carril DIN o conexión roscada
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	2 x conectores F

Le produit 909705 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909705 a été ajouté au panier.

Aller à la boutique en ligne

DGA FF5 TV

Descargador de sobretensiones quíntuple para los sistemas de antenas de 75 Ohm. Diseño especial para los distribuidores de antenas parabólocas y conmutadores múltiples. El descargador corresponde a las exigencias de apantallamiento de clase A según la EN 50083-2.
El suministro incluye el material de fijación y el cable de compensación de potencial.

1 Produit

Référence de la pièce 909706 DGA FF5 TV

GTIN 4013364362437, Clients tariffs no (UE): 85363010, Poids brut: 284.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

DEHNgate DGA FF5 TV
Descargador de sobretensiones
Descargador tipo 2 / P1
DEHNgate con 5 canales para
los sistemas coaxiales de televisión y satélite
de 75 Ohm, comprobado según laS EN 61643-21.
Accesorios para el montaje incluidos.
Conexión para la compensación de potencial
al exterior de la carcasa,
Producto de clase A.
Tensión máxima permanente DC: 20 V
D1 Corriente de impulso de rayo (10/350): 0,5 kA
D1 Corriente de choque de rayo total (10/350 µs): 2,5 kA
C2 Corriente nominal de derivación (80/20 µs): 2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total: 10 kA
Margen de frecuencia: 47-2200 MHz

Producto DEHN
Tipo: DGA FF5 TV
art. no.: 909706
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	T
Tensión máxima permanente DC (U_C )	20 V
Corriente nominal (I_L )	0,4 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0,5 kA
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	2,5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Margen de frecuencia	47-2200 MHz
Conexión entrada/salida	casquillo F / casquillo F

Clase de descargador	T
Tensión máxima permanente DC (U_C )	20 V
Corriente nominal (I_L )	0,4 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0,5 kA
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	2,5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Nivel de protección con I_nC2 (U_P )	≤ 500 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 120 V
Margen de frecuencia	47-2200 MHz
Atenuación de intercalación 5-2200 MHz típ.	≤ 1 dB
Atenuación de intercalación 5-2400 MHz típ.	≤ 3 dB
Atenuación paradiafónica 5-2400 MHz típ.	≥ 40 dB
Impedancia característica (Z)	75 Ohm
Margen de temperatura de trabajo (T_U )	-25 °C ... +55 °C
Clase de protección	IP 40
Montaje	pared
Conexión entrada/salida	casquillo F / casquillo F
Toma de tierra a través de	carcasa
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	tornillos de fijación, tacos, cable de compensación de potencial

Le produit 909706 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909706 a été ajouté au panier.

Aller à la boutique en ligne

DGA G

Descargador de sobretensiones con posibilidad de alimentación a distancia con descargador de gas integrado. Diseñado especialmente para las aplicaciones Wireless LAN y Wireless Local Loop, para interfaces de dispositivos y antenas con técnica de conexión coaxial.
Disponible con conexión BNC, N o SMA para montaje en serie.

3 Produits

Référence de la pièce 929039 DGA G SMA

GTIN 4013364135185, Clients tariffs no (UE): 85366910, Poids brut: 24.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Tensión máxima permanente DC: 135 V
D1 Corriente de impulso de rayo (10/350): 1 kA
C2 Corriente nominal de derivación (80/20 µs): 5 kA
Margen de frecuencia: 0 - 5.8 GHz

Producto DEHN
Tipo: DGA G SMA
art. no.: 929039
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	2 A
Potencia máxima de transmisión	60 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Margen de frecuencia	0 - 5.8 GHz
Conexión	conector SMA / clavija SMA

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	2 A
Potencia máxima de transmisión	60 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Nivel de protección con I_nC2 (U_P )	≤ 700 V
Margen de frecuencia	0 - 5.8 GHz
Atenuación de intercalación	≤ 0.2 dB
Atenuación de reflujo (d.c. - 3 GHz)	≥ 20 dB
Atenuación de reflujo (3 GHz - 5,8 GHz)	≥ 18 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección (hilos conectados)	IP 65
Conexión	conector SMA / clavija SMA
Toma de tierra a través de	paso (Ø11.2 mm)
Material de la carcasa	latón plateado
Color	dorado
Normas de verificación	IEC 61643-21 / EN 61643-21

Le produit 929039 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929039 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929042 DGA G BNC

GTIN 4013364091030, Clients tariffs no (UE): 85366910, Poids brut: 39.20 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Tensión máxima permanente DC: 135 V
D1 Corriente de impulso de rayo (10/350): 1 kA
C2 Corriente nominal de derivación (80/20 µs): 5 kA
Margen de frecuencia: 0-4 GHz

Producto DEHN
Tipo: DGA G BNC
art. no.: 929042
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	3.5 A
Potencia máxima de transmisión	25 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Margen de frecuencia	0-4 GHz
Conexión	conector BNC / clavija BNC

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	3.5 A
Potencia máxima de transmisión	25 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Nivel de protección con I_nC2 (U_P )	≤ 650 V
Margen de frecuencia	0-4 GHz
Atenuación de intercalación	≤ 0.2 dB
Atenuación de reflujo (d.c. - 3 GHz)	≥ 20 dB
Atenuación de reflujo (3 GHz - 4 GHz)	≥ 20 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección (hilos conectados)	IP 20
Conexión	conector BNC / clavija BNC
Toma de tierra a través de	paso (Ø12.9 mm)
Material de la carcasa	latón plateado
Color	dorado
Normas de verificación	IEC 61643-21 / EN 61643-21

Le produit 929042 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929042 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929044 DGA G N

GTIN 4013364091054, Clients tariffs no (UE): 85366910, Poids brut: 86.30 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Tensión máxima permanente DC: 135 V
D1 Corriente de impulso de rayo (10/350): 1 kA
C2 Corriente nominal de derivación (80/20 µs): 5 kA
Margen de frecuencia: 0-5.8 G Hz

Producto DEHN
Tipo: DGA G N
art. no.: 929044
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	6 A
Potencia máxima de transmisión	60 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Margen de frecuencia	0-5.8 G Hz
Conexión	conector N / clavija N

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	6 A
Potencia máxima de transmisión	60 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Nivel de protección con I_nC2 (U_P )	≤ 650 V
Margen de frecuencia	0-5.8 G Hz
Atenuación de intercalación	≤ 0.2 dB
Atenuación de reflujo (d.c. - 5.6 GHz)	≥ 20 dB
Atenuación de reflujo (5.6 GHz - 5.8 GHz)	≥ 18,5 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección (hilos conectados)	IP 65
Conexión	conector N / clavija N
Toma de tierra a través de	paso (Ø16.2 mm)
Material de la carcasa	latón plateado
Color	dorado
Normas de verificación	IEC 61643-21 / EN 61643-21

Le produit 929044 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929044 a été ajouté au panier.

Aller à la boutique en ligne

DGA AG

Descargador con posibilidad de alimentación a distancia con descargador de gas recambiable. Excelente comportamiento HF de largo tiempo gracias a las pérdidas mínimas por quemadura a través del contacto de gran superficie del descargador de gas.

2 Produits

Référence de la pièce 929043 DGA AG BNC

GTIN 4013364091047, Clients tariffs no (UE): 85366910, Poids brut: 89.60 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Tensión máxima permanente DC: 180 V
D1 Corriente de impulso de rayo (10/350): 5 kA
C2 Corriente nominal de derivación (80/20 µs): 20 kA
Margen de frecuencia: 0-1 GHz

Producto DEHN
Tipo: DGA AG BNC
art. no.: 929043
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	A
Tensión máxima permanente DC (U_C )	180 V
Corriente nominal (I_L )	3.5 A
Potencia máxima de transmisión	150 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Margen de frecuencia	0-1 GHz
Conexión	conector BNC / clavija BNC

Clase de descargador	A
Tensión máxima permanente DC (U_C )	180 V
Corriente nominal (I_L )	3.5 A
Potencia máxima de transmisión	150 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Nivel de protección con I_nC2 (U_P )	≤ 850 V
Margen de frecuencia	0-1 GHz
Atenuación de intercalación	< 0.1 dB
Atenuación de reflujo	≥ 19 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección	IP 20
Conexión	conector BNC / clavija BNC
Toma de tierra a través de	paso (Ø16.1 mm)
Material de la carcasa	latón, con superficie mejorada con placa de trimetal
Color	plateado
Cápsula de gas sustituible	sí
Normas de verificación	IEC 61643-21 / EN 61643-21

Le produit 929043 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929043 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929045 DGA AG N

GTIN 4013364091061, Clients tariffs no (UE): 85366910, Poids brut: 266.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Tensión máxima permanente DC: 180 V
D1 Corriente de impulso de rayo (10/350): 5 kA
C2 Corriente nominal de derivación (80/20 µs): 20 kA
Margen de frecuencia: 0-2.5 GHz

Producto DEHN
Tipo: DGA AG N
art. no.: 929045
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	A
Tensión máxima permanente DC (U_C )	180 V
Corriente nominal (I_L )	6 A
Potencia máxima de transmisión	150 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Margen de frecuencia	0-2.5 GHz
Conexión	conector N / casquillo N

Clase de descargador	A
Tensión máxima permanente DC (U_C )	180 V
Corriente nominal (I_L )	6 A
Potencia máxima de transmisión	150 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Nivel de protección con I_nC2 (U_P )	≤ 850 V
Margen de frecuencia	0-2.5 GHz
Atenuación de intercalación	< 0.2 dB
Atenuación de reflujo	≥ 20 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección	IP 65
Conexión	conector N / casquillo N
Toma de tierra a través de	paso (Ø16.1 mm) o tornillo de tierra
Material de la carcasa	latón, con superficie mejorada con placa de trimetal
Color	plateado
Cápsula de gas sustituible	sí
Normas de verificación	IEC 61643-21 / EN 61643-21

Le produit 929045 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929045 a été ajouté au panier.

Aller à la boutique en ligne

DGA LG

Descargador con posibilidad de alimentación a distancia en técnica combinada de vías de chispas-Lambda/4, para aplicaciones de multifrecuencia (Sistema multicarrier), ya que la intermodulación es mínima. De banda ancha para todos los servicios 4+3G y LTE.

1 Produit

Référence de la pièce 929146 DGA LG 7 16 MFA

GTIN 4013364157156, Clients tariffs no (UE): 85366910, Poids brut: 493.00 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Tensión máxima permanente DC: 65 V
D1 Corriente de impulso de rayo (10/350): 5 kA
C2 Corriente nominal de derivación (80/20 µs): 20 kA
Margen de frecuencia: 690 MHz - 2,7 GHz

Producto DEHN
Tipo: DGA LG 7 16 MFA
art. no.: 929146
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	A
Tensión máxima permanente DC (U_C )	65 V
Corriente nominal (I_L )	13 A
Potencia máxima de transmisión	1500 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Margen de frecuencia	690 MHz - 2,7 GHz
Conexión	7/16 conector / 7/16 calvija

Clase de descargador	A
Tensión máxima permanente DC (U_C )	65 V
Corriente nominal (I_L )	13 A
Potencia máxima de transmisión	1500 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Nivel de protección con I_nC2 (U_P )	≤ 800 V
Margen de frecuencia	690 MHz - 2,7 GHz
Atenuación de intercalación	≤ 0,1 dB
Atenuación de reflujo	≥ 28 dB
Impedancia característica (Z)	50 Ω
Intermodulación	típ. -160 dBc @ 2*43 dBm
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección	IP 67
Conexión	7/16 conector / 7/16 calvija
Toma de tierra a través de	paso Ø29.5 mm o tornillo de tierra M8
Material de la carcasa	latón, con superficie mejorada con placa de trimetal
Color	plateado
Cápsula de gas sustituible	sí
Normas de verificación	IEC 61643-21 / EN 61643-21

Le produit 929146 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929146 a été ajouté au panier.

Aller à la boutique en ligne

DGA L4

Descargador combinado en técnica Lambda/4, libre de mantenimiento para aplicaciones de multifrecuencia (Sistema multicarrier). Pueden descargar elevadas corrientes parciales de rayo. No es posible la alimentación a distancia, ya que el descargador constituye un cortocircuito galvánico para señales de baja frecuencia. De banda ancha para todos los servicios 4+3G y LTE.

2 Produits

Référence de la pièce 929047 DGA L4 7 16 S

GTIN 4013364091085, Clients tariffs no (UE): 85366910, Poids brut: 467.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Tensión máxima permanente DC: 0 V
D1 Corriente de impulso de rayo (10/350): 25 kA
C2 Corriente nominal de derivación (80/20 µs): 50 kA
Margen de frecuencia: 380-512 MHz

Producto DEHN
Tipo: DGA L4 7 16 S
art. no.: 929047
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión máxima permanente DC (U_C )	0 V
Corriente nominal (I_L )	0 A
Potencia máxima de transmisión	3000 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	25 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	50 kA
Margen de frecuencia	380-512 MHz
Conexión	conector 7/16 / casquillo 7/16

Clase de descargador	M
Tensión máxima permanente DC (U_C )	0 V
Corriente nominal (I_L )	0 A
Potencia máxima de transmisión	3000 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	25 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	50 kA
Nivel de protección con I_nC2 (U_P )	≤ 130 V
Margen de frecuencia	380-512 MHz
Atenuación de intercalación	< 0.1 dB
Atenuación de reflujo	≥ 20 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección	IP 65
Conexión	conector 7/16 / casquillo 7/16
Toma de tierra a través de	tornillo de tierra
Material de la carcasa	latón, con superficie mejorada con placa de trimetal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21

Le produit 929047 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929047 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929148 DGA L4 7 16 MFA

GTIN 4013364157163, Clients tariffs no (UE): 85366910, Poids brut: 476.00 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Tensión máxima permanente DC: 0 V
D1 Corriente de impulso de rayo (10/350): 40 kA
C2 Corriente nominal de derivación (80/20 µs): 80 kA
Margen de frecuencia: 690 MHz - 2,7 GHz

Producto DEHN
Tipo: DGA L4 7 16 MFA
art. no.: 929148
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión máxima permanente DC (U_C )	0 V
Corriente nominal (I_L )	0 A
Potencia máxima de transmisión	1500 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	40 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	80 kA
Margen de frecuencia	690 MHz - 2,7 GHz
Conexión	7/16 conector / 7/16 clavija

Clase de descargador	M
Tensión máxima permanente DC (U_C )	0 V
Corriente nominal (I_L )	0 A
Potencia máxima de transmisión	1500 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	40 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	80 kA
Nivel de protección con I_nC2 (U_P )	≤ 300 V
Margen de frecuencia	690 MHz - 2,7 GHz
Atenuación de intercalación	≤ 0,1 dB
Atenuación de reflujo	≥ 28 dB
Impedancia característica (Z)	50 Ω
Intermodulación	típ. -160 dBc @ 2*43 dBm
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección	IP 67
Conexión	7/16 conector / 7/16 clavija
Toma de tierra a través de	paso Ø29.5 mm o tornillo de tierra M8
Material de la carcasa	latón, con superficie mejorada con placa de trimetal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21

Le produit 929148 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929148 a été ajouté au panier.

Aller à la boutique en ligne

DEHNgate descargador para la conexión coaxial

Détails

DGA BNC VC

Référence de la pièce 909710 DGA BNC VCD

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909710 a été ajouté au bloc-notes

Le produit 909710 a été ajouté au panier.

Référence de la pièce 909711 DGA BNC VCID

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909711 a été ajouté au bloc-notes

Le produit 909711 a été ajouté au panier.

DGA TV

Référence de la pièce 909703 DGA FF TV

Le produit 909703 a été ajouté au bloc-notes

Le produit 909703 a été ajouté au panier.

Référence de la pièce 909704 DGA GF TV

Le produit 909704 a été ajouté au bloc-notes

Le produit 909704 a été ajouté au panier.

Référence de la pièce 909705 DGA GFF TV

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909705 a été ajouté au bloc-notes

Le produit 909705 a été ajouté au panier.

DGA FF5 TV

Référence de la pièce 909706 DGA FF5 TV

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909706 a été ajouté au bloc-notes

Le produit 909706 a été ajouté au panier.

DGA G

Référence de la pièce 929039 DGA G SMA

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929039 a été ajouté au bloc-notes

Le produit 929039 a été ajouté au panier.

Référence de la pièce 929042 DGA G BNC

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929042 a été ajouté au bloc-notes

Le produit 929042 a été ajouté au panier.

Référence de la pièce 929044 DGA G N

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929044 a été ajouté au bloc-notes

Le produit 929044 a été ajouté au panier.
