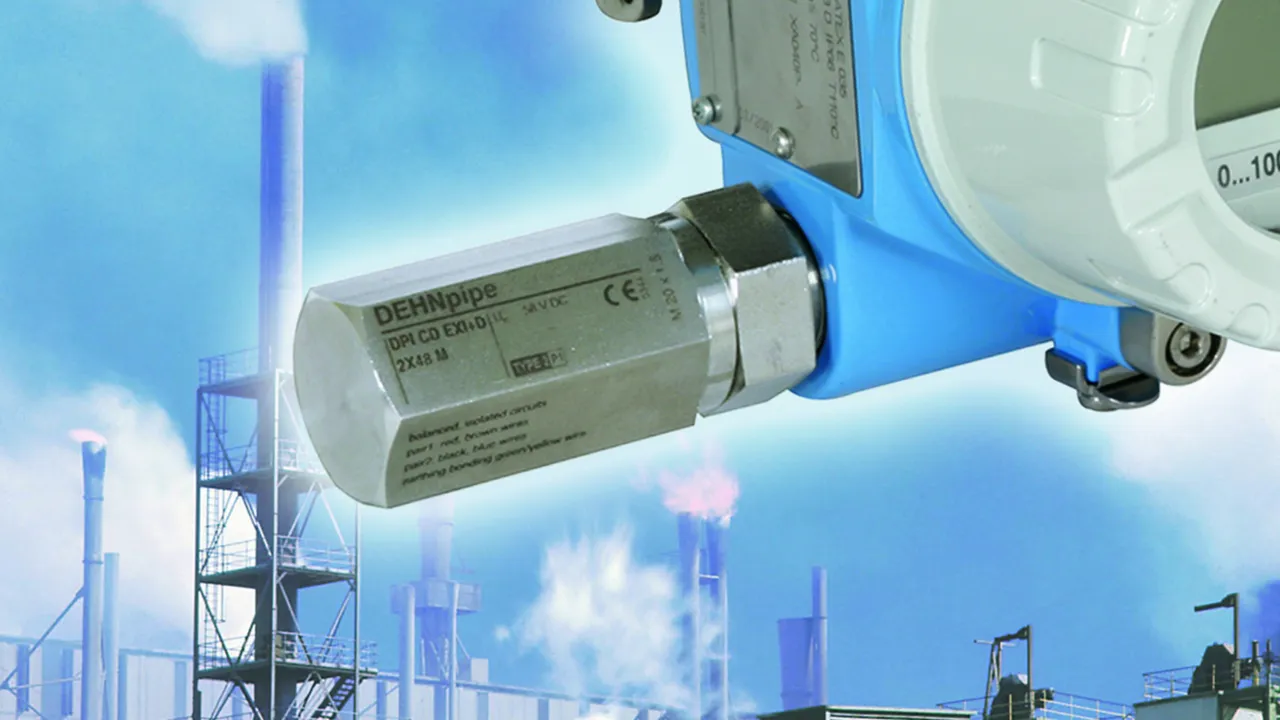

DEHNpipe

Descargador de sobretensiones para atornillar en dispositivos de campo

En cableado paralelo o en serie
En acero inoxidable resistente a la corrosión
Disponible descargador para proteger una segunda interfaz (lado de datos o lado de energía)

Variantes para aplicaciones Ex (i) y Ex (d)

Para protección de circuitos de medida autoprotegidos y sistemas de Bus Ex (i)
Ejecución en encapsulado antideflagrante Ex (d)

Muchas certificacionesCertificaciones según el DPS: IECEx, ATEX, FISCO, CSA Hazloc

Détails

Ejecución robusta en acero inoxidable resistente a la corrosión.

DPI MD

Descargador de dos etapas coordinado energéticamente, sin corrientes de fuga a tierra, para señales de 4-20 mA con rosca M20 x 1.5 (hembra/macho). Puesta a tierra del blindaje directa, indirecta o sin toma de tierra. Los racores del cable deben solicitarse por separado.

1 Produit

Référence de la pièce 929941 DPI MD 24 M 2S

GTIN 4013364098152, Clients tariffs no (UE): 85363010, Poids brut: 187.40 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Máxima tensión permisible de servicio DC: 34.8 V
Corriente nominal: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 14 MHz

Producto DEHN
Tipo: DPI MD 24 M 2S
art. no.: 929941
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	Q
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	14 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Certificaciones	SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	Q
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Máxima tensión permisible de servicio AC (U_C )	24.5 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) pantalla-PG (I_n )	20 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 650 V
Tensión del nivel de protección pantalla-PG para I_nC2 (U_P )	≤ 650 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 500 V
Tensión del nivel de protección pantalla-PG aa 1 kV/µs C3 (U_P )	≤ 600 V
Frecuencia límite hilo-hilo (f_G )	14 MHz
Capacidad hilo-hilo (C)	≤ 400 pF
Capacidad hilo-PG (C)	≤ 20 pF
Capacidad pantalla-PG (C)	≤ 15 pF
Resistencia serie por hilo	2.2 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección con racor de cable	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Conexión (entrada/salida)	tornillo / cable de conexión 1.5 mm²
Longitud del cable de conexión	200 mm
Sección de conexión, rígido	0.08-2.5 mm²
Sección de conexión, flexible	0.08-1.5 mm²
Toma de tierra a través de	carcasa o anillo de tierra (accesorios)
Material de la carcasa	acero inoxidable (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	SIL
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Le produit 929941 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929941 a été ajouté au panier.

Aller à la boutique en ligne

DPI ME

Descargador de dos etapas coordinado energéticamente con descargadores de gas y diodos a tierra. Para interfaces asimétricas con rosca ¹/₂-14 NPT (macho/macho). El cable de puesta a tierra está cableado a través del descargador de sobretensiones.

1 Produit

Référence de la pièce 929921 DPI ME 24 N A2G

GTIN 4013364098169, Clients tariffs no (UE): 85363010, Poids brut: 255.20 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Máxima tensión permisible de servicio DC: 34.8 V
Corriente nominal: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPI ME 24 N A2G
art. no.: 929921
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	Q
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho / ¹/₂-14 NPT rosca macho
Certificaciones	UL, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	Q
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Máxima tensión permisible de servicio AC (U_C )	24.5 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 120 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 98 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 49 V
Capacidad hilo-hilo (C)	≤ 250 pF
Capacidad hilo-PG (C)	≤ 450 pF
Resistencia serie por hilo	4.7 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho / ¹/₂-14 NPT rosca macho
Conexión (entrada/salida)	cables de conexión AWG 16
Longitud del cable de conexión	500 mm
Toma de tierra a través de	carcasa y cable de conexión
Material de la carcasa	acero inoxidable (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	UL, SIL
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Le produit 929921 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929921 a été ajouté au panier.

Aller à la boutique en ligne

DPI MD EX

Descargador de sobretensiones de dos etapas, coordinado energéticamente, con circuito de protección de baja capacidad para protección de circuitos de medida con seguridad intrínseca y sistemas de bus. Cumple con requerimientos FISCO. Resistencia de aislamiento > 500 V a tierra. Los racores de cables deben solicitarse por separado.

2 Produits

Référence de la pièce 929960 DPI MD EX 24 M 2

GTIN 4013364098145, Clients tariffs no (UE): 85363010, Poids brut: 185.80 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Máxima tensión permisible de servicio DC: 34.8 V
Corriente nominal: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 7 MHz

Producto DEHN
Tipo: DPI MD EX 24 M 2
art. no.: 929960
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	7 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34.8 V
Máxima tensión permisible de servicio AC (U_C )	24.5 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.5 A
Corriente nominal (I_L )	0.5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1100 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 49 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1000 V
Frecuencia límite hilo-hilo (f_G )	7 MHz
Capacidad hilo-hilo (C)	≤ 850 pF
Capacidad hilo-PG (C)	≤ 15 pF
Resistencia serie por hilo	1.8 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca hembra / M20 x 1.5 rosca macho
Conexión (entrada/salida)	tornillo / cables de conexión 1.5 mm²
Longitud del cable de conexión	200 mm
Sección de conexión, rígido	0.08-2.5 mm²
Sección de conexión, flexible	0.08-1.5 mm²
Toma de tierra a través de	carcasa
Material de la carcasa	acero inoxidable (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
Certificaciones CSA & USA Hazloc (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
Certificación Obligatoria China	CCC No. 2021312304001027
Clasificación SIL	hasta SIL3 *⁾
*⁾Para más información, por favor visite www.dehn.es

Le produit 929960 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929960 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929965 DPI MD EX 24 N 2

GTIN 4013364360778, Clients tariffs no (UE): 85363010, Poids brut: 185.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Descargador coordinado de dos etapas
DEHNpipe DPI MD EX 24 N 2
Descargador de sobretensiones tipo 2 / P1
DEHNpipe, compropado según la EN 61643-21
y coordinado energéticamente según la
IEC 61643-22, en V2A, IP 67,
Diseño de la carcasa de 2 piezas
en versión Ex (i),
para atornillar en dispositivos de campo
con medición a dos puntas,
protección serial por un par de hilos
funcionando libre de potencial
así como interfaces simétricas
según NAMUR NE 21.
Máxima tensión permisible de servicio DC: 34,8 V
Corriente nominal: 0,5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 7 MHz

Producto DEHN
Tipo: DPI MD EX 24 N 2
art. no.: 929965
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	34,8 V
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	7 MHz
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca interior / ¹/₂-14 NPT rosca exterior
Certificaciones	ATEX, IECEx, CCC, SIL
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	34,8 V
Máxima tensión permisible de servicio AC (U_C )	24,5 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.5 A
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1100 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 49 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1000 V
Frecuencia límite hilo-hilo (f_G )	7 MHz
Capacidad hilo-hilo (C)	≤ 850 pF
Capacidad hilo-PG (C)	≤ 15 pF
Resistencia serie por hilo	1,8 Ω
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca interior / ¹/₂-14 NPT rosca exterior
Conexión (entrada/salida)	tornillo / cables de conexión 1.5 mm²
Longitud del cable de conexión	200 mm
Sección de conexión, rígido	0,08-2,5 mm²
Sección de conexión, flexible	0,08-1,5 mm²
Toma de tierra a través de	carcasa
Material de la carcasa	INOX (V2A)
Color	pelado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, SIL
Certificaciones ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificación Obligatoria China	CCC No. 2021312304001027
Clasificación SIL	hasta SIL3 *⁾
*⁾Para más información, por favor visite www.dehn.es

Le produit 929965 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929965 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD EXI

Descargador de sobretensiones con circuito de protección de baja capacidad para protección de circuitos de medida con seguridad intrínseca y sistemas de bus. Cumple con requerimientos FISCO. Resistencia de aislamiento > 500 V a tierra.

2 Produits

Référence de la pièce 929961 DPI CD EXI 24 M

GTIN 4013364101784, Clients tariffs no (UE): 85363010, Poids brut: 183.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Máxima tensión permisible de servicio DC: 32 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA
Frecuencia límite hilo-hilo: 67 MHz

Producto DEHN
Tipo: DPI CD EXI 24 M
art. no.: 929961
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.55 A
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo/hilo (I_n )	150 A
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	acero inoxidable (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001030
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Le produit 929961 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929961 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929963 DPI CD EXI 24 N

GTIN 4013364101807, Clients tariffs no (UE): 85363010, Poids brut: 196.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Certificats

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Tensión máxima de entrada según EN 60079-11 (U_i )	30 V
Corriente máxima de entrada según EN 60079-11 (I_i )	0.55 A
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo/hilo (I_n )	150 A
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	acero inoxidable (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001030
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Le produit 929963 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929963 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD EXD

Descargador de sobretensiones antideflagrante, con circuito de protección de baja capacidad para protección de circuitos de medida y sistemas de bus en atmosferas potencialmente explosivas. Resistencia de aislamiento > 500 V a tierra. Homologado según normas CSA y USA Hazloc.

2 Produits

Référence de la pièce 929962 DPI CD EXD 24 M

GTIN 4013364101791, Clients tariffs no (UE): 85363010, Poids brut: 183.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Certificats

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certificaciones IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001029
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Le produit 929962 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929962 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929964 DPI CD EXD 24 N

GTIN 4013364101814, Clients tariffs no (UE): 85363010, Poids brut: 183.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Certificats

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	67 MHz
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1700 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Frecuencia límite hilo-hilo (f_G )	67 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certificaciones IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001029
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Le produit 929964 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929964 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD HF EXD

Descargador de sobretensiones antideflagrante, con circuito de protección de baja capacidad coordinado energéticamente, para protección de circuitos de medida y sistemas de bus en atmosferas potencialmente explosivas.

1 Produit

Référence de la pièce 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, Clients tariffs no (UE): 85363010, Poids brut: 285.60 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Máxima tensión permisible de servicio DC: 6 V
Corriente nominal a 80 °C: 0.1 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA
Frecuencia límite hilo-hilo: 100 MHz

Producto DEHN
Tipo: DPI CD HF EXD 5 M
art. no.: 929971
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	6 V
Corriente nominal a 80 °C (I_L )	0.1 A
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Frecuencia límite hilo-hilo (f_G )	100 MHz
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	5 V
Máxima tensión permisible de servicio DC (U_C )	6 V
Máxima tensión permisible de servicio AC (U_C )	4.2 V
Corriente nominal a 80 °C (I_L )	0.1 A
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 1000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 12 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 700 V
Frecuencia límite hilo-hilo (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 40 pF
Capacidad hilo-PG (C)	≤ 30 pF
Resistencia serie por hilo	4.7 Ω
Temperatura de funcionamiento (T_U) para ATEX / IECEx	-50 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	300 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	acero inoxidable (V2A)
Color	metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certificaciones IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Certificación Obligatoria China	CCC No. 2021312304001029
Clasificación SIL	hasta SIL3 *⁾
*⁾Para más información, por favor visite www.dehn.es

Le produit 929971 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929971 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD EXD 230 24

Descargador de sobretensiones antideflagrante para la protección del suministro de energía 120/230 V e interfaces de datos a 24 V de equipos de campo situados en atmosferas potencialmente explosivas (zonas 1 y 2).
Seguridad aumentada gracias al circuito Y para la línea de alimentación 120/230 V.

II 2 G Ex d IIC T5/T6 versión de aplicación universal en zonas peligrosas 1 y 2. Homologado según normas CSA y USA Hazloc.

2 Produits

Référence de la pièce 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, Clients tariffs no (UE): 85363010, Poids brut: 280.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Descargador de sobretensiones doble DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Descargador de sobretensiones doble
del tipo de descargador 2 y tipo 2 / P2
DEHNpipe, probado según
EN 61643-11 y 21, en V2A, IP 67,
con diseño Ex (d),
para atornillar en dispositivos en campo
con conexión para alimentación y metrología de 2 hilos,
Protección en paralelo de un suministro de red de 230 V
y una interfaz de 0/4-20 mA
en zona Ex 1 o 2.
Máxima tensión permisible de servicio DC: 32 V
Corriente nominal a 80 °C: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPI CD EXD 230 24 M
art. no.: 929969
o equivalente

Certificats

Caractéristiques techniques

Protección del lado de datos
Clase DPS	U
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Fusible previo máximo	16 A gG o B 16 A

Protección del lado de datos
Clase DPS	U
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 900 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 850 V
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Certificaciones IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001026
Clasificación SIL	hasta SIL3 *⁾
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Tensión nominal AC (U_N )	120/230 V
Máxima tensión permisible de servicio AC (U_C )	255 V
C2 Corriente nominal de descarga total (8/20 µs) L-N (I_n )	3 kA
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Tensión del nivel de protección L/N-PE (U_P )	≤ 1.5 kV
Máxima corriente de descarga L-N (I_max )	3 kA
Fusible previo máximo	16 A gG o B 16 A
Capacidad de cortocircuito con fusible previo de 16 A gG	6 kA_eff
Tensión (TOV) L-N (U_T )	335 V / 5 s
Tensión (TOV) L/N-PE (1) (U_T )	400 V / 5 s
Tensión (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicación del dispositivo de desconexión	fusible aguas arriba

Le produit 929969 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929969 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, Clients tariffs no (UE): 85363010, Poids brut: 273.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Descargador de sobretensiones doble DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Descargador de sobretensiones doble
del tipo de descargador 2 y tipo 2 / P2
DEHNpipe, probado según
EN 61643-11 y 21, en V2A, IP 67,
con diseño Ex (d),
para atornillar en dispositivos en campo
con conexión para alimentación y metrología de 2 hilos,
Protección en paralelo de un suministro de red de 230 V
y una interfaz de 0/4-20 mA
en zona Ex 1 o 2.
Máxima tensión permisible de servicio DC: 32 V
Corriente nominal a 80 °C: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPI CD EXD 230 24 N
art. no.: 929970
o equivalente

Certificats

Caractéristiques techniques

Protección del lado de datos
Clase DPS	U
Máxima tensión permisible de servicio DC (U_C )	32 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Fusible previo máximo	16 A gG o B 16 A

Protección del lado de datos
Clase DPS	U
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	32 V
Máxima tensión permisible de servicio AC (U_C )	22.6 V
Corriente nominal a 80 °C (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 58 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 900 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 850 V
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Certificaciones IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certificaciones CSA & USA Hazloc (2)	CSA 10.2317168: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China	CCC No. 2021312304001026
Clasificación SIL	hasta SIL3 *⁾
*) Para obtener información más detallada, por favor visite www.dehn.es
Protección del lado de energía
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Tensión nominal AC (U_N )	120 / 230 V
Máxima tensión permisible de servicio AC (U_C )	255 V
C2 Corriente nominal de descarga total (8/20 µs) L-N (I_n )	3 kA
Corriente total de descarga (8/20 µs) L+N-PE (I_total )	5 kA
Tensión del nivel de protección L-N (U_P )	≤ 1.4 kV
Tensión del nivel de protección L/N-PE (U_P )	≤ 1.5 kV
Máxima corriente de descarga L-N (I_max )	3 kA
Fusible previo máximo	16 A gG o B 16 A
Capacidad de cortocircuito con fusible previo de 16 A gG	6 kA_eff
Tensión (TOV) L-N (U_T )	335 V / 5 s
Tensión (TOV) L/N-PE (1) (U_T )	400 V / 5 s
Tensión (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicación del dispositivo de desconexión	fusible aguas arriba

Le produit 929970 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929970 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD EXI+D 2X24

Descargador de sobretensiones antideflagrante de aplicación en atmosferas potencialmente explosivas para protección de dos interfaces de datos a 24 V.

2 Produits

Référence de la pièce 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, Clients tariffs no (UE): 85363010, Poids brut: 247.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Descargador de sobretensiones DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
Descargador de sobretensiones
del tipo de descargador 2 / P1
DEHNpipe, probado según
EN 61643-21, en V2A, IP 67,
con diseño in Ex (i) + (d),
para la protección de dos
circuitos de señal sin referencia a tierra
o del circuito de alimentación
del dispositivo en campo y un
circuito de señal en zona Ex 1 o 2.
Máxima tensión permisible de servicio DC: 36 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X24 M
art. no.: 929950
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	36 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25.4 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 2000 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China (1)	CCC No. 2021312304001028 (Ex ia)
Certificación Obligatoria China (2)	CCC No. 2021312304001025 (Ex d)
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Le produit 929950 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929950 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, Clients tariffs no (UE): 85363010, Poids brut: 247.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Descargador de sobretensiones DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Descargador de sobretensiones
del tipo de descargador 2 / P1
DEHNpipe, probado según
EN 61643-21, en V2A, IP 67,
con diseño in Ex (i) + (d),
para atornillar en dispositivos en campo
para la protección de dos
circuitos de señal sin referencia a tierra
o del circuito de alimentación
del dispositivo en campo y un
circuito de señal en zona Ex 1 o 2.
Máxima tensión permisible de servicio DC: 36 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X24 N
art. no.: 929951
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	36 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	24 V
Máxima tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25.4 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 65 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 2000 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V2A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Certificación Obligatoria China (1)	CCC No. 2021312304001028 (Ex ia)
Certificación Obligatoria China (2)	CCC No. 2021312304001025 (Ex d)
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Le produit 929951 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929951 a été ajouté au panier.

Aller à la boutique en ligne

DPI CD EXI+D 2X48

Descargador de sobretensiones antideflagrante de aplicación en atmosferas potencialmente explosivas para protección de dos interfaces de datos a 48 V.

2 Produits

Référence de la pièce 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, Clients tariffs no (UE): 85363010, Poids brut: 247.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Máxima tensión permisible de servicio DC: 58 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X48 M
art. no.: 929952
o equivalente

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	58 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	48 V
Máxima tensión permisible de servicio DC (U_C )	58 V
Máxima tensión permisible de servicio AC (U_C )	41 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 95 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 80 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 1200 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	M20 x 1.5 rosca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex d IIC T5 o T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Le produit 929952 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929952 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, Clients tariffs no (UE): 85363010, Poids brut: 247.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Máxima tensión permisible de servicio DC: 58 V
Corriente nominal: 0.55 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DPI CD EXI+D 2X48 N
art. no.: 929953
o equivalente

Caractéristiques techniques

Clase DPS	T
Máxima tensión permisible de servicio DC (U_C )	58 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rsoca macho
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Tensión nominal (U_N )	48 V
Máxima tensión permisible de servicio DC (U_C )	58 V
Máxima tensión permisible de servicio AC (U_C )	41 V
Corriente nominal (I_L )	0.55 A
D1 Corriente de impulso de rayo (10/350 µs) hilo-PG (I_imp )	1.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	10 kA
Tensión del nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 95 V
Tensión del nivel de protección hilo-PG para I_nC2 (U_P )	≤ 2000 V
Tensión del nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 80 V
Tensión del nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1200 V
Capacidad hilo-hilo (C)	≤ 1200 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 67
Para montaje en (campo/lado de equipo)	¹/₂-14 NPT rsoca macho
Conexión	cables de conexión (1.3 mm²)
Longitud del cable de conexión	250 mm
Toma de tierra a través de	cable de conexión
Material de la carcasa	StSt (V4A)
Color	gris metalizado
Normas de prueba	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certificaciones ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Certificaciones IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Certificaciones IECEx (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
Certificaciones CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certificaciones CSA & USA Hazloc (2)	CSA 13.70000407: Clase I Div 1, 2; Clase I Zona 1
Clasificación SIL	hasta SIL3 *⁾
*⁾ Para más información, por favor visite www.dehn.es

Le produit 929953 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 929953 a été ajouté au panier.

Aller à la boutique en ligne

DEHNpipe

Détails

DPI MD

Référence de la pièce 929941 DPI MD 24 M 2S

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929941 a été ajouté au bloc-notes

Le produit 929941 a été ajouté au panier.

DPI ME

Référence de la pièce 929921 DPI ME 24 N A2G

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929921 a été ajouté au bloc-notes

Le produit 929921 a été ajouté au panier.

DPI MD EX

Référence de la pièce 929960 DPI MD EX 24 M 2

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929960 a été ajouté au bloc-notes

Le produit 929960 a été ajouté au panier.

Référence de la pièce 929965 DPI MD EX 24 N 2

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929965 a été ajouté au bloc-notes

Le produit 929965 a été ajouté au panier.

DPI CD EXI

Référence de la pièce 929961 DPI CD EXI 24 M

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929961 a été ajouté au bloc-notes

Le produit 929961 a été ajouté au panier.

Référence de la pièce 929963 DPI CD EXI 24 N

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929963 a été ajouté au bloc-notes

Le produit 929963 a été ajouté au panier.

DPI CD EXD

Référence de la pièce 929962 DPI CD EXD 24 M

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 929962 a été ajouté au bloc-notes

Le produit 929962 a été ajouté au panier.

Référence de la pièce 929964 DPI CD EXD 24 N

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
