BLITZDUCTOR XT Ex (i) – Módulos de protección

Descargador de sobretensiones para circuitos de medida con seguridad intrínseca y sistemas de bus

Capacidad máxima de descarga para interfaces de dos, tres o cuatro hilos
Nivel de protección bajo, capaz de proteger a los equipos terminales
Homologaciones: ATEX, IECEx, CSA, HAZLOC

Descargador formado por un módulo de protección y una base

Fácil sustitución de módulos de protección
Todos los componentes están integrados en el módulo de protección
Disponible descargador con vigilancia preventiva RFID LifeCheck integrada

Diseño funcional

Montaje sobre carril DIN con puesta a tierra integrada
Requisitos mínimos de espacio, dos pares en módulo de 12 mm de ancho
Resistente a vibración y choques

Détails

Diseñado en dos partes, una base y un módulo de protección específico de la aplicación.

lorem ipsum — Diseñado en dos partes, una base y un módulo de protección específico de la aplicación.

Mecanismo de bloqueo a prueba de vibraciones, protegido contra polaridad inversa.

Todos los elementos de protección y la supervisión LifeCheck están integrados en el módulo echufable.

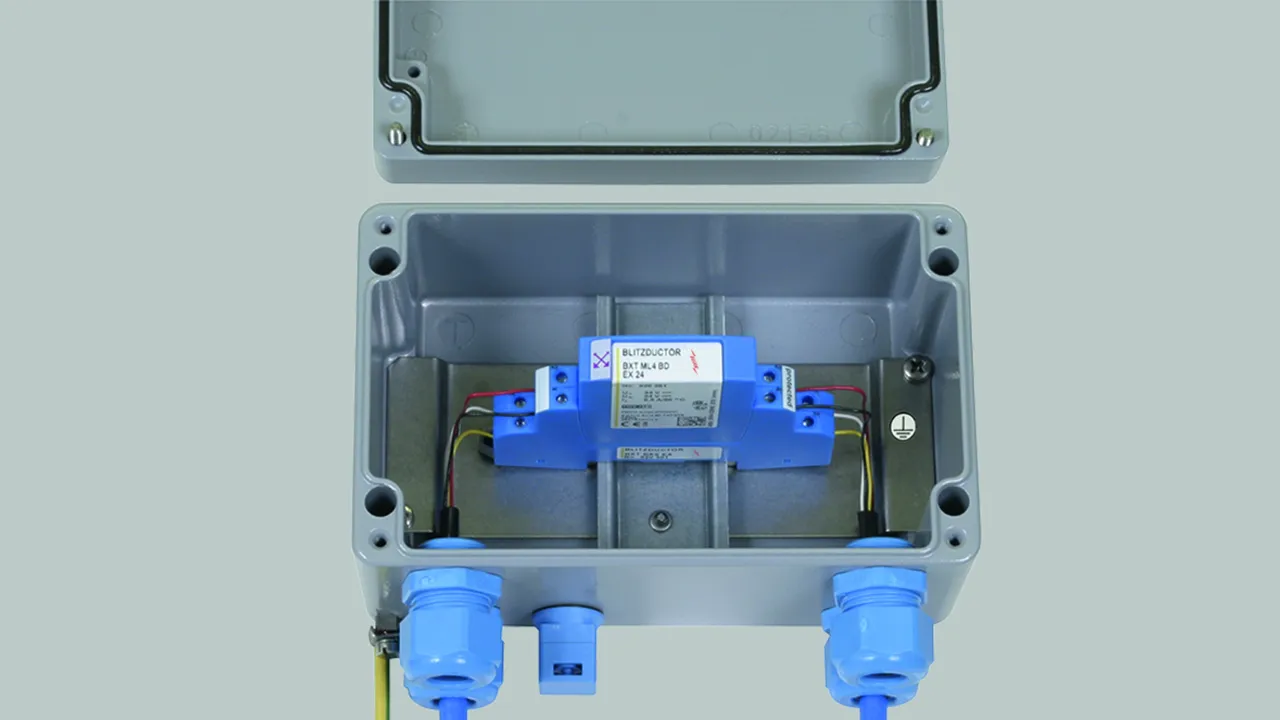

Descargador de sobretesiones precableado ITAK EXI BXT 24.

BXT ML4 BD EX 24

Módulo descargador de sobretensiones con gran ahorro de espacio con función RFID Life Check para la protección de 2 pares de hilos en circuitos de medida con seguridad intrínseca y sistemas de bus, cumple requerimientos FISCO. ATEX. resistencia de aislamiento >500 V línea-tierra.
Si el sistema LifeCheck detecta sobrecarga térmica o eléctrica, el descargador de sobretensiones tiene que ser reemplazado. Este estado se indica sin contacto mediante DEHNrecord LC / MCM.

1 Produit

Référence de la pièce 920381 BXT ML4 BD EX 24

GTIN 4013364109025, Clients tariffs no (UE): 85363010, Poids brut: 29.90 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Máx. tensión de entrada según EN 60079-11: 30 V
Máx. corriente de entrada según EN 60079-11: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: BXT ML4 BD EX 24
art. no.: 920381
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	T
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Frecuencia límite hilo-hilo (f_G )	7.7 MHz
Certificaciones ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Sistema de supervisión DPS	LifeCheck
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. tensión permisible de servicio AC (U_c )	23 V
Máx. tensión de entrada según EN 60079-11 (U_i )	30 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 52 V
Tensión del nivel de protección hilo-PG para I_n C2 (U_P )	≤ 1400 V
Tensión del nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 45 V
Tensión del nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedancia de serie por hilo	1.0 Ω
Frecuencia límite hilo-hilo (f_G )	7.7 MHz
Capacidad hilo-hilo (C)	≤ 0.8 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BXT BAS
Puesta a tierra a través de	base BXT BAS
Material de la carcasa	poliamida PA 6.6
Color	azúl
Normas de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Clasificación SIL	hasta SIL3 *)
Certificaciones ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certificaciones IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certificaciones CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certificaciones CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certificación Obligatoria China	CCC No. 2021312304001156
Homologaciones Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾Para más información, por favor visite www.dehn.es

Le produit 920381 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920381 a été ajouté au panier.

Aller à la boutique en ligne

BXT ML2 BD S EX 24

Módulo descargador de sobretensiones con gran ahorro de espacio con función RFID LifeCheck para la protección de 1 par de hilos en circuitos de medida con seguridad intrínseca y sistemas de bus, puesta a tierra directa o indirecta. Resistencia de aislamiento >500 V línea-tierra.
Si el sistema LifeCheck detecta sobrecarga térmica o eléctrica, el descargador de sobretensiones tiene que ser reemplazado. Este estado se indica sin contacto mediante DEHNrecord LC / SCM / MCM.

1 Produit

Référence de la pièce 920280 BXT ML2 BD S EX 24

GTIN 4013364142138, Clients tariffs no (UE): 85363010, Poids brut: 29.00 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Máx. tensión de entrada según EN 60079-11: 30 V
Máx. corriente de entrada según EN 60079-11: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: BXT ML2 BD S EX 24
art. no.: 920280
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	T
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	6 MHz
Certificaciones ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Sistema de supervisión DPS	LifeCheck
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. tensión permisible de servicio AC (U_c )	23.3 V
Máx. tensión de entrada según EN 60079-11 (U_i )	30 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_imp D1 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG para I_imp D1 (U_P )	≤ 1300 V
Tensión del nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 52 V
Tensión del nivel de protección hilo-PG para I_n C2 (U_P )	≤ 1400 V
Tensión del nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 45 V
Tensión del nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedancia de serie por hilo	1.0 Ω
Frecuencia límite hilo-hilo (f_G )	6 MHz
Capacidad hilo-hilo (C)	≤ 1.0 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BXT BAS
Puesta a tierra a través de	base BXT BAS
Material de la carcasa	poliamida PA 6.6
Color	azúl
Normas de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Certificaciones ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certificaciones IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certificaciones CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certificaciones CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certificación Obligatoria China	CCC No. 2021312304001156
Homologaciones Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Para más información, por favor visite www.dehn.es

Le produit 920280 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920280 a été ajouté au panier.

Aller à la boutique en ligne

BXT ML4 BC EX 24

Módulo descargador de sobretensiones con gran ahorro de espacio con función RFID LifeCheck para la protección de hasta cuatro hilos individuales con potencial de referencia común para circuitos de medida con seguridad intrínseca, cumple requerimientos FISCO. ATEX. Resistencia de aislamiento >500 V línea-tierra.
Si el sistema LifeCheck detecta sobrecarga térmica o eléctrica, el descargador de sobretensiones tiene que ser reemplazado. Este estado se indica sin contacto mediante DEHNrecord LC / SCM / MCM.

1 Produit

Référence de la pièce 920384 BXT ML4 BC EX 24

GTIN 4013364109162, Clients tariffs no (UE): 85363010, Poids brut: 28.60 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Certificats

Caractéristiques techniques

Clase DPS	T
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Frecuencia límite hilo-hilo (f_G )	6.4 MHz
Certificaciones ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Sistema de supervisión DPS	LifeCheck
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. tensión permisible de servicio AC (U_c )	23.3 V
Máx. tensión de entrada según EN 60079-11 (U_i )	30 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_imp D1 (U_P )	≤ 53 V
Tensión del nivel de protección hilo-PG para I_imp D1 (U_P )	≤ 1300 V
Tensión del nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_n C2 (U_P )	≤ 1400 V
Tensión del nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 45 V
Tensión del nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedancia de serie por hilo	1 Ω
Frecuencia límite hilo-hilo (f_G )	6.4 MHz
Capacidad hilo-hilo (C)	≤ 0.8 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BXT BAS
Puesta a tierra a través de	base BXT BAS
Material de la carcasa	poliamida PA 6.6
Color	azúl
Normas de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Clasificación SIL	hasta SIL3 *)
Certificaciones ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certificaciones IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certificaciones CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certificaciones CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certificación Obligatoria China	CCC No. 2021312304001156
Homologaciones Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Para más información, por favor visite www.dehn.es

Le produit 920384 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920384 a été ajouté au panier.

Aller à la boutique en ligne

BXT ML2 BD HF EX 6

Módulo descargador de sobretensiones con gran ahorro de espacio con función RFID LifeCheck para la protección de 1 par de hilos en circuitos de medida con seguridad intrínseca y sistemas de bus, cumple requerimientos FISCO. ATEX. Resistencia de aislamiento >500 V línea-tierra.
Si el sistema LifeCheck detecta sobrecarga térmica o eléctrica, el descargador de sobretensiones tiene que ser reemplazado. Este estado se indica sin contacto mediante DEHNrecord LC / SCM / MCM.

1 Produit

Référence de la pièce 920538 BXT ML2 BD HF EX 6

GTIN 4013364125285, Clients tariffs no (UE): 85363010, Poids brut: 27.20 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Máx. tensión de entrada según EN 60079-11: 4.2 V
Máx. corriente de entrada según EN 60079-11: 4.8 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: BXT ML2 BD HF EX 6
art. no.: 920538
o equivalente

Certificats

Caractéristiques techniques

Clase DPS	T
Máx. tensión permisible de servicio DC (U_c )	6 V
Máx. corriente de entrada según EN 60079-11 (I_i )	4.8 A
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	100 MHz
Certificaciones ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Sistema de supervisión DPS	LifeCheck
Tensión nominal (U_N )	6 V
Máx. tensión permisible de servicio DC (U_c )	6 V
Máx. tensión permisible de servicio AC (U_c )	4.2 V
Máx. tensión de entrada según EN 60079-11 (U_i )	4.2 V
Máx. corriente de entrada según EN 60079-11 (I_i )	4.8 A
Máx. corriente de entrada según EN 60079-11 (sin módulo de protección sólo hasta 60 °C) (I_i )	4.8 A
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo/hilo (I_n )	300 A
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 35 V
Tensión del nivel de protección hilo-PG para I_n C2 (U_P )	≤ 1800 V
Tensión del nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 20 V
Tensión del nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 1400 V
Frecuencia límite hilo-hilo (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 25 nF
Capacidad hilo-PG (C)	≤ 20 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BXT BAS
Puesta a tierra a través de	base BXT BAS
Material de la carcasa	poliamida PA 6.6
Color	azúl
Normas de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Clasificación SIL	hasta SIL3 *)
Certificaciones ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certificaciones IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certificaciones CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certificaciones CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certificación Obligatoria China	CCC No. 2021312304001156
Homologaciones Inmetro	TÜV 17.0697 X: Ex ib IIC T6 ... T4 Gb
*⁾ Para más información, por favor visite www.dehn.es

Le produit 920538 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920538 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

BLITZDUCTOR XT Ex (i) – Módulos de protección

Détails

BXT ML4 BD EX 24

Référence de la pièce 920381 BXT ML4 BD EX 24

Le produit 920381 a été ajouté au bloc-notes

Le produit 920381 a été ajouté au panier.

BXT ML2 BD S EX 24

Référence de la pièce 920280 BXT ML2 BD S EX 24

Le produit 920280 a été ajouté au bloc-notes

Le produit 920280 a été ajouté au panier.

BXT ML4 BC EX 24

Référence de la pièce 920384 BXT ML4 BC EX 24

Le produit 920384 a été ajouté au bloc-notes

Le produit 920384 a été ajouté au panier.

BXT ML2 BD HF EX 6

Référence de la pièce 920538 BXT ML2 BD HF EX 6

Le produit 920538 a été ajouté au bloc-notes

Le produit 920538 a été ajouté au panier.

BLITZDUCTOR XT Ex (i) – Módulos de protección

Détails

BXT ML4 BD EX 24

Référence de la pièce 920381 BXT ML4 BD EX 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 920381 a été ajouté au bloc-notes

Le produit 920381 a été ajouté au panier.

BXT ML2 BD S EX 24

Référence de la pièce 920280 BXT ML2 BD S EX 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 920280 a été ajouté au bloc-notes

Le produit 920280 a été ajouté au panier.

BXT ML4 BC EX 24

Référence de la pièce 920384 BXT ML4 BC EX 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 920384 a été ajouté au bloc-notes

Le produit 920384 a été ajouté au panier.

BXT ML2 BD HF EX 6

Référence de la pièce 920538 BXT ML2 BD HF EX 6

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 920538 a été ajouté au bloc-notes

Le produit 920538 a été ajouté au panier.
