DEHNcombo

Descargador combinado contra rayos y sobretensiones precableado tipo 1 y tipo 2 para aplicación en circuitos de generación fotovoltaica
Circuito Y probado, que evita los posibles daños en el dispositivo de protección contra sobretensiones, en caso de fallos de aislamiento en el circuito del generador
Tensión de dimensionamiento igual para todos los circuitos de protección; así también aplicable para los sistemas puestos a tierra
Optimización del espacio de la carcasa con un ancho de solo 4 módulos para tensiones hasta 1500 V d.c.
Probado según EN 50539-11
Utilizable en todos los sistemas PV según IEC 60364-7-712
Indicación del estado de funcionamiento mediante cambio de color en la ventana de inspección

DEHNcombo YPV ...

Descargador combinado de corrientes de rayo y sobretensiones para los sistemas de alimentación fotovoltaicos hasta 1500 V DC.

2 Produits

Référence de la pièce 900070 DCB YPV 1200

GTIN 6942299504521, Clients tariffs no (UE): 85354000, Poids brut: 639.16 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1200
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1200 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
Indicación de fallo
Máx. tensión fotovoltaica: <= 1200 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1200
art. no.: 900070
o equivalente

Certificats

Caractéristiques techniques

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certificaciones	KEMA, UL

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 3,8 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art.Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Le produit 900070 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900070 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 900071 DCB YPV 1500

GTIN 6942299504545, Clients tariffs no (UE): 85354000, Poids brut: 636.22 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1500
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1500 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
Indicación de fallo
Máx. tensión fotovoltaica: <= 1500 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1500
art. no.: 900071
o equivalente

Certificats

Caractéristiques techniques

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Certificaciones	KEMA, UL

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 4,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art.Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Le produit 900071 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900071 a été ajouté au panier.

Aller à la boutique en ligne

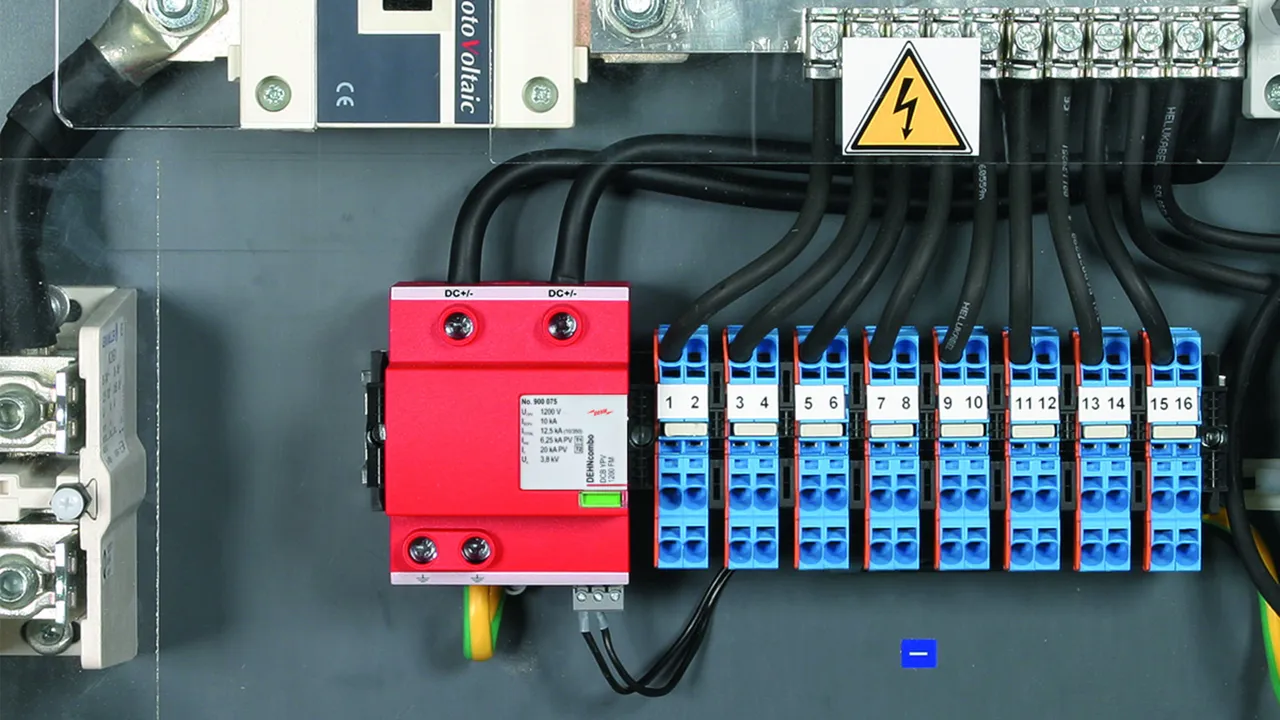

DEHNcombo YPV ... FM

Descargador combinado de corrientes de rayo y sobretensiones para los sistemas de alimentación fotovoltaicos hasta 1500 V DC; con contacto de señalización a distancia libre de potencial.

2 Produits

Référence de la pièce 900075 DCB YPV 1200 FM

GTIN 6942299504538, Clients tariffs no (UE): 85354000, Poids brut: 587.94 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1200 FM
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1200 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
con contacto de señalización a distancia
Indicación de fallo
Máx. tensión fotovoltaica: <= 1200 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1200 FM
art. no.: 900075
o equivalente

Certificats

Caractéristiques techniques

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 3,8 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm² rígido/flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art. Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Le produit 900075 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900075 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 900076 DCB YPV 1500 FM

GTIN 6942299504552, Clients tariffs no (UE): 85354000, Poids brut: 638.51 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

fichiers CAO

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1500 FM
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1500 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
Con contacto de señalización a distancia
Indicación de fallo
Máx. tensión fotovoltaica: <= 1500 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1500 FM
art. no.: 900076
o equivalente

Certificats

Caractéristiques techniques

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 4,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm² rígido/flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art. Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Le produit 900076 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900076 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

Référence de la pièce 900070 DCB YPV 1200

Le produit 900070 a été ajouté au bloc-notes

Le produit 900070 a été ajouté au panier.

Référence de la pièce 900071 DCB YPV 1500

Le produit 900071 a été ajouté au bloc-notes

Le produit 900071 a été ajouté au panier.

DEHNcombo YPV ... FM

Référence de la pièce 900075 DCB YPV 1200 FM

Le produit 900075 a été ajouté au bloc-notes

Le produit 900075 a été ajouté au panier.

Référence de la pièce 900076 DCB YPV 1500 FM

Le produit 900076 a été ajouté au bloc-notes

Le produit 900076 a été ajouté au panier.

DEHNcombo

DEHNcombo YPV ...

Référence de la pièce 900070 DCB YPV 1200

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900070 a été ajouté au bloc-notes

Le produit 900070 a été ajouté au panier.

Référence de la pièce 900071 DCB YPV 1500

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900071 a été ajouté au bloc-notes

Le produit 900071 a été ajouté au panier.

DEHNcombo YPV ... FM

Référence de la pièce 900075 DCB YPV 1200 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900075 a été ajouté au bloc-notes

Le produit 900075 a été ajouté au panier.

Référence de la pièce 900076 DCB YPV 1500 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900076 a été ajouté au bloc-notes

Le produit 900076 a été ajouté au panier.
