BLITZDUCTORconnect – Modular

Descargador de corrientes de rayo y sobretensiones para uso universal

Para la protección de circuitos de medida y control y sistemas de bus y telecomunicaciones
Alta capacidad de derivación total 3 kA (10/350 µs), 10 kA (8/20 µs)
Resistencia máxima a la corriente de impulso de rayo (8/20 µs) I_máx hasta 20 kA
Bajo umbral de protección, también apto para protección de equipo final

Descargador desmontable en módulo y base

Conexión de conductores rápida y sencilla con la técnica de conexión Push-in
Todos los componentes de protección integrados en el módulo
Botones de desbloqueo secR en ambos lados para el cambio seguro de los módulos
Alta disponibilidad de las instalaciones gracias al comportamiento a prueba de fallos

Diseño del equipo con función optimizada con un ancho de 6 mm

LifeCheck e indicación de estado visual integrados en el módulo
Señalización a distancia del estado operativo con dispositivo de señalización a distancia opcional
Desconexión sin herramientas del circuito de señal para fines de mantenimiento
Probado contra vibraciones y choques para un funcionamiento seguro

Détails

**Bloquear seguramente - Sacar exactamente**
Botones de desbloqueo secR en ambos lados para su aplicación segura

lorem ipsum — **Bloquear seguramente - Sacar exactamente**
Botones de desbloqueo secR en ambos lados para su aplicación segura

**Probado rápidamente - de un vistazo**
Pantalla integrada para un mantenimiento fácil y rápido

**Conectar = Proteger**

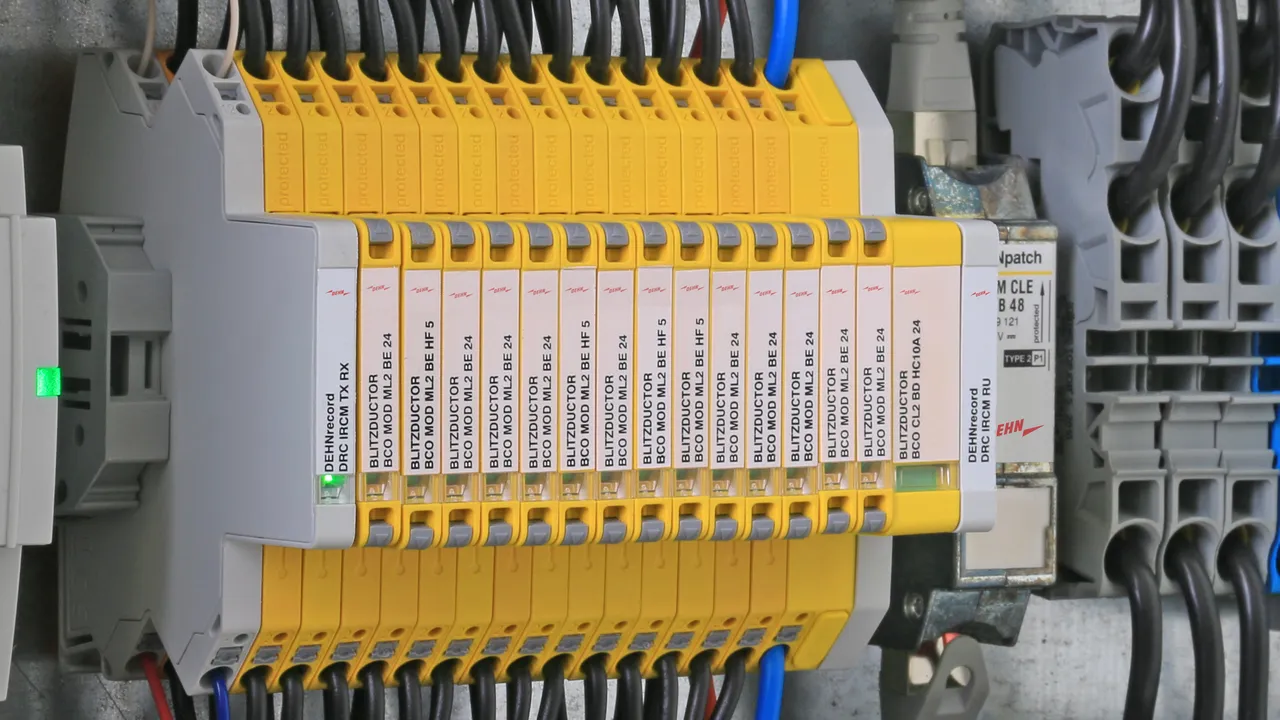

Un simple aviso de estado con una unidad de control para grupos de descargadores

**Máxima disponibilidad de la instalación**
Certificados para su empleo en circuitos de medida autoprotegidos

BCO ML2 B 180

Descargador de corrientes de rayo modular, con ahorro de espacio, con 6 mm de ancho y técnica de conexión Push-in con indicación del estado operativo para la protección de 2 hilos para la equipotencialidad contra el rayo así como la realización de una puesta a tierra indirecta de conductores apantallados. Con interrupción de la señal para trabajos de mantenimiento.

1 Produit

Référence de la pièce 927210 BCO ML2 B 180

GTIN 4013364405585, Clients tariffs no (UE): 85363010, Poids brut: 57.75 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Descargador de corriente de rayo BLITZDUCTORconnect ML2 B 180
Descargador de corriente de rayo modular y enchufable
para la protección de 2 hilos individuales con
equipotencialidad contra el rayo, así como la realización
de puesta a tierra indirecta de líneas apantalladas
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1
Categoría de impulsos: C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 180,0 V CC / 127,0 V CA
Corriente nominal a 80 °C: 1,2 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 B 180
art. no.: 927210
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	A
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	0 Ohm
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	A
Categoría de impulso	D1, C2, C3
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
Máxima tensión permisible de servicio AC (U_C )	127 V
Corriente nominal (I_L )	1,2 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 1100 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 800 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 950 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 700 V
Impedancia de serie por hilo	0 Ohm
Frecuencia de corte hilo-hilo a 100 Ω (f_G )	150 MHz
Capacidad hilo-hilo (C)	≤ 10 pF
Capacidad hilo-PG (C)	≤ 13 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 700 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927210 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927210 a été ajouté au panier.

Aller à la boutique en ligne

BCO ML2 BE

Descargador combinado de corrientes de rayo y sobretensiones, modular, ahorra espacio por solo 6 mm de ancho y técnica de conexión Push-in, con indicación del estado operativo para la protección de 2 hilos individuales con potencial de referencia común así como interfaces asimétricas. Con interrupción de la señal para fines de mantenimiento.

4 Produits

Référence de la pièce 927222 BCO ML2 BE 12

GTIN 4013364405592, Clients tariffs no (UE): 85363010, Poids brut: 59.19 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BE 12
Descargador combinado modular y enchufable
para la protección de 2 hilos individuales con
potencial de referencia común, así como interfaces asimétricas
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 15,0 V CC / 10,6 V CA
Corriente nominal a 70 °C: 0,75 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BE 12
art. no.: 927222
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	12 V
Máx. tensión permisible de servicio DC (U_C )	15 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	1,4 MHz
Certificaciones	UL 479B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	12 V
Máx. tensión permisible de servicio DC (U_C )	15 V
Máxima tensión permisible de servicio AC (U_C )	10,6 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 48 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 45 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 48 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 45 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 38 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 20 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	1,4 MHz
Capacidad hilo-hilo (C)	≤ 2,5 nF
Capacidad hilo-PG (C)	≤ 4 nF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 479B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 20 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927222 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927222 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927224 BCO ML2 BE 24

GTIN 4013364405608, Clients tariffs no (UE): 85363010, Poids brut: 59.68 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BE 24
Descargador combinado modular y enchufable
para la protección de 2 hilos individuales con
potencial de referencia común, así como interfaces asimétricas
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 33,0 V CC / 23,3 V CA
Corriente nominal a 70 °C: 0,75 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BE 24
art. no.: 927224
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	33 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,4 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	33 V
Máxima tensión permisible de servicio AC (U_C )	23,3 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 90 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 75 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 90 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 75 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 85 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 45 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,4 MHz
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 2 nF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 45 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927224 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927224 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927225 BCO ML2 BE 48

GTIN 4013364405615, Clients tariffs no (UE): 85363010, Poids brut: 58.22 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BE 48
Descargador combinado modular y enchufable
para la protección de 2 hilos individuales con
potencial de referencia común, así como interfaces asimétricas
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 54,0 V CC / 38,1 V CA
Corriente nominal a 70 °C: 0,75 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BE 48
art. no.: 927225
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	54 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	54 V
Máxima tensión permisible de servicio AC (U_C )	38,1 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 140 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 90 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 140 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 90 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 130 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 68 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5 MHz
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 1,5 nF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 68 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927225 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927225 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927227 BCO ML2 BE 180

GTIN 4013364468658, Clients tariffs no (UE): 85363010, Poids brut: 58.85 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BE 180
Descargador combinado modular y enchufable
para la protección de 2 hilos individuales con
potencial de referencia común, así como interfaces asimétricas
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 180 V CC / 127 V CA
Corriente nominal a 70 °C: 0,5 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BE 180
art. no.: 927227
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
Corriente nominal a 70° C (I_L )	0,5 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1,8 Ohm
Frecuencia de corte hilo-hilo (f_G )	10 MHz
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
Máxima tensión permisible de servicio AC (U_C )	127 V
Corriente nominal a 70° C (I_L )	0,5 A
Corriente nominal a 40 °C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 630 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 450 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 630 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 450 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 460 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 230 V
Impedancia de serie por hilo	1,8 Ohm
Frecuencia de corte hilo-hilo (f_G )	10 MHz
Capacidad hilo-hilo (C)	≤ 250 pF
Capacidad hilo-PG (C)	≤ 450 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 230 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927227 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927227 a été ajouté au panier.

Aller à la boutique en ligne

BCO ML2 BD

Descargador combinado de corrientes de rayo y sobretensiones, modular, ahorra espacio por solo 6 mm de ancho y técnica de conexión Push-in, con indicación del estado operativo para la protección de 1 par de hilos de interfaces simétricas libres de potencial de referencia. Con interrupción de la señal para fines de mantenimiento.

4 Produits

Référence de la pièce 927242 BCO ML2 BD 12

GTIN 4013364405622, Clients tariffs no (UE): 85363010, Poids brut: 58.35 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BD 12
Descargador combinado modular y enchufable
para la protección de un par de hilos de interfaces simétricas
y sin referencia a tierra
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 15,0 V CC / 10,6 V CA
Corriente nominal a 70 °C: 0,75 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BD 12
art. no.: 927242
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	12 V
Máx. tensión permisible de servicio DC (U_C )	15 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	2,6 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	12 V
Máx. tensión permisible de servicio DC (U_C )	15 V
Máxima tensión permisible de servicio AC (U_C )	10,6 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 32 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 32 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 20 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	2,6 MHz
Capacidad hilo-hilo (C)	≤ 2,5 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927242 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927242 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927244 BCO ML2 BD 24

GTIN 4013364405639, Clients tariffs no (UE): 85363010, Poids brut: 58.64 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BD 24
Descargador combinado modular y enchufable
para la protección de un par de hilos de interfaces simétricas
y sin referencia a tierra
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 36,0 V CC / 25,4 V CA
Corriente nominal a 70 °C: 0,75 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BD 24
art. no.: 927244
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5,8 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25,4 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 57 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 57 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 46 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5,8 MHz
Capacidad hilo-hilo (C)	≤ 1,5 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927244 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927244 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927245 BCO ML2 BD 48

GTIN 4013364405646, Clients tariffs no (UE): 85363010, Poids brut: 58.49 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BD 48
Descargador combinado modular y enchufable
para la protección de un par de hilos de interfaces simétricas
y sin referencia a tierra
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 56,0 V CC / 39,6 V CA
Corriente nominal a 70 °C: 0,75 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BD 48
art. no.: 927245
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	56 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	7,2 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	56 V
Máxima tensión permisible de servicio AC (U_C )	39,6 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 90 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 90 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 70 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	7,2 MHz
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927245 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927245 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927247 BCO ML2 BD 180

GTIN 4013364468665, Clients tariffs no (UE): 85363010, Poids brut: 58.92 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BD 180
Descargador combinado modular y enchufable
para la protección de un par de hilos de interfaces simétricas
y sin referencia a tierra
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 180 V CC / 127 V CA
Corriente nominal a 70 °C: 0,5 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BD 180
art. no.: 927247
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
Corriente nominal a 70° C (I_L )	0,5 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1,8 Ohm
Frecuencia de corte hilo-hilo (f_G )	10 MHz
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
Máxima tensión permisible de servicio AC (U_C )	127 V
Corriente nominal a 70° C (I_L )	0,5 A
Corriente nominal a 40 °C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 420 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 800 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 420 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 800 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 240 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 700 V
Impedancia de serie por hilo	1,8 Ohm
Frecuencia de corte hilo-hilo (f_G )	10 MHz
Capacidad hilo-hilo (C)	≤ 450 pF
Capacidad hilo-PG (C)	≤ 20 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 700 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927247 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927247 a été ajouté au panier.

Aller à la boutique en ligne

BCO ML2 BE HF

Descargador combinado de corrientes de rayo y sobretensiones, modular, que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 1 par de hilos de interfaces simétricas libres de referencia a tierra. Con interrupción de la señal para fines de mantenimiento.

2 Produits

Référence de la pièce 927270 BCO ML2 BE HF 5

GTIN 4013364405653, Clients tariffs no (UE): 85363010, Poids brut: 58.57 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BE HF 5
Descargador combinado modular y enchufable
para la protección de 2 hilos individuales con
transmisiones de alta frecuencia con potencial de referencia común,
así como interfaces asimétricas
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 8,5 V CC / 6,0 V CA
Corriente nominal a 70 °C: 0,75 A
Frecuencia límite 100 MHz
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BE HF 5
art. no.: 927270
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	5 V
Máx. tensión permisible de servicio DC (U_C )	8,5 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	5 V
Máx. tensión permisible de servicio DC (U_C )	8,5 V
Máxima tensión permisible de servicio AC (U_C )	6,0 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 50 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 70 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 50 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 70 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 15 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 15 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-PG (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 20 pF
Capacidad hilo-PG (C)	≤ 23 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 15 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927270 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927270 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927274 BCO ML2 BE HF 24

GTIN 4013364468559, Clients tariffs no (UE): 85363010, Poids brut: 58.30 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BE HF 24
Descargador combinado modular y enchufable
para la protección de 2 hilos individuales con
transmisiones de alta frecuencia con potencial de referencia común,
así como interfaces asimétricas
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 36 V CC / 25,4 V CA
Corriente nominal a 70 °C: 0,75 A
Frecuencia límite 100 MHz
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BE HF 24
art. no.: 927274
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25,4 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 100 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 115 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 100 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 115 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 48 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 48 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-PG (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 25 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 48 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927274 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927274 a été ajouté au panier.

Aller à la boutique en ligne

BCO ML2 BD HF

Descargador combinado modular de espacio reducido en ancho de 6 mm y con técnica de conexión Push-in, con indicación de estado para la protección de un par de hilos de sistemas de bus de alta frecuencia y sin referencia a tierra, así como interfaces simétricas. Con interrupción de la señal para fines de mantenimiento.

2 Produits

Référence de la pièce 927271 BCO ML2 BD HF 5

GTIN 4013364405660, Clients tariffs no (UE): 85363010, Poids brut: 58.42 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BD HF 5
Descargador combinado modular y enchufable para la protección
de 1 par de hilos de sistemas de bus de alta frecuencia
y sin referencia a tierra, así como interfaces simétricas
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 8,5 V CC / 6,0 V CA
Corriente nominal a 70 °C: 0,75 A
Frecuencia límite 100 MHz
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BD HF 5
art. no.: 927271
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	5 V
Máx. tensión permisible de servicio DC (U_C )	8,5 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	100 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	5 V
Máx. tensión permisible de servicio DC (U_C )	8,5 V
Máxima tensión permisible de servicio AC (U_C )	6,0 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 42 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 42 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 15 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 21 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927271 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927271 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927275 BCO ML2 BD HF 24

GTIN 4013364468566, Clients tariffs no (UE): 85363010, Poids brut: 58.60 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BD HF 24
Descargador combinado modular y enchufable para la protección
de 1 par de hilos de sistemas de bus de alta frecuencia
y sin referencia a tierra, así como interfaces simétricas
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 36 V CC / 25,4 V CA
Corriente nominal a 70 °C: 0,75 A
Frecuencia límite 100 MHz
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BD HF 24
art. no.: 927275
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	100 MHz
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25,4 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 85 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 650 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 85 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 650 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 48 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927275 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927275 a été ajouté au panier.

Aller à la boutique en ligne

BCO ML2 BD HC5A 24

1 Produit

Référence de la pièce 927254 BCO ML2 BD HC5A 24

GTIN 4013364513419, Clients tariffs no (UE): 85363010, Poids brut: 60.63 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BD HC5A 24
modular y enchufable para la protección
de un par de hilos de circuitos de señal y sin referencia a tierra
con corriente nominal elevada en
sistemas informáticos y circuitos de medida y control.
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 36 V CC / 25,4 V CA
Corriente nominal a 80 °C: 5 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BD HC5A 24
art. no.: 927254
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Corriente nominal a 80 °C (I_L )	5 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	0 Ohm
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25,4 V
Corriente nominal a 80 °C (I_L )	5 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	1 kA
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 750 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 70 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 750 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 60 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 750 V
Impedancia de serie por hilo	0 Ohm
Frecuencia de corte hilo-hilo a 100 Ω (f_G )	1,5 MHz
Capacidad hilo-hilo (C)	≤ 4 nF
Capacidad hilo-PG (C)	≤ 40 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 750 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927254 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927254 a été ajouté au panier.

Aller à la boutique en ligne

BCO ML2 BPD 24

Descargador combinado de corrientes de rayo y sobretensiones modular, con ahorro de espacio, con 6 mm de ancho y técnica de conexión Push-in con indicación del estado operativo para la protección de un par de hilos en sistemas 24 V dc. Para su utilización también en caso del polo negativo puesto a tierra. Los resistores PTC integrados permiten una repuesta segura del descargador después de una interferencia en el circuito de la instalación con corrientes de cortocircuito hasta 40 A. Con interrupción de la señal para trabajos de mantenimiento.

1 Produit

Référence de la pièce 927214 BCO ML2 BPD 24

GTIN 4013364473003, Clients tariffs no (UE): 85363010, Poids brut: 58.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BPD 24
Descargador combinado modular y enchufable para la protección
de un par de hilos en sistemas de 24 V CC,
uso apto también con polo negativo puesto a tierra,
con resistencias PTC integradas para
una protección contra sobrecorrientes de hasta 40 A
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 33,0 V CC / 23,3 V CA
Corriente nominal a 70 °C: 0,1 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BPD 24
art. no.: 927214
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	33 V
Corriente nominal a 70° C (I_L )	0,1 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	10 Ohm
Frecuencia de corte hilo-hilo (f_G )	4,5 MHz
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	33 V
Máxima tensión permisible de servicio AC (U_C )	23,3 V
Corriente nominal a 70° C (I_L )	0,1 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 65 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 650 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 65 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 650 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 44 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	10 Ohm
Frecuencia de corte hilo-hilo (f_G )	4,5 MHz
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +70 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927214 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927214 a été ajouté au panier.

Aller à la boutique en ligne

BCO ML2 MVG 230

Descargador de sobretensiones modular, que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 2 hilos de interfaces de señal multifilares libres de potencial de tierra con una tensión nominal de 230 V. Con interrupción de la señal para fines de mantenimiento. Cumple, entre otros, los requerimientos a sistemas de señalización en la industria ferroviaria (conforme a DB RIL 819.0808).

1 Produit

Référence de la pièce 927290 BCO ML2 MVG 230

GTIN 4013364466524, Clients tariffs no (UE): 85363010, Poids brut: 60.12 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Descargador de sobretensiones BLITZDUCTORconnect ML2 MVG 230
Descargador de sobretensiones modular y enchufable
para la protección de 2 hilos de
interfaces de señal de varios hilos con tensión nominal de 230 V CA
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 2 / P3
Categoría de impulsos: C1, C2, C3
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 320 V CC / 250 V CA
Corriente nominal a 80 °C: 3 A
C2 Corriente nominal de descarga por hilo (8/20): 3 kA
C2 Corriente nominal de descarga total (8/20): 6 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in
Conforme a DB RIL 819.0808

Producto DEHN
Tipo: BCO ML2 MVG 230
art. no.: 927290
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	V
Tensión nominal (U_N )	230 V
Corriente nominal a 80 °C (I_L )	3 A
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	6 kA
Impedancia de serie por hilo	0 Ohm
Certificaciones	SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	V
Categoría de impulso	C1, C2, C3
Tensión nominal (U_N )	230 V
Máx. tensión permisible de servicio DC hilo-PG (U_C )	320 V
Máx. tensión permisible de servicio AC hilo-PG (U_C )	250 V
Corriente nominal a 80 °C (I_L )	3 A
Corriente nominal a 80 °C (I_L )	6 A para 240 ms
Corriente de choque de rayo total (10/350 µs)	0,5 kA
Corriente de choque de rayo (10/350 µs) por hilo	0,25 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	6 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	3 kA
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 1100 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1100 V
Impedancia de serie por hilo	0 Ohm
Frecuencia de corte hilo-PG a 100 Ω (f_G )	200 MHz
Capacidad hilo-hilo (C)	≤ 7,32 pF
Capacidad hilo-PG (C)	≤ 12 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,2-2,5 mm²
Sección de conexión (flexible)	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	SIL
Clasificación SIL	hasta SIL3 ^*)
^*) Para más detalles, visite: www.dehn.de

Le produit 927290 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927290 a été ajouté au panier.

Aller à la boutique en ligne

BCO ML2 BD EX 24

Descargador combinado de corrientes de rayo y sobretensiones, modular, que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 1 par de hilos de circuitos de medida autoprotegidos y sistemas bus. Cumple los requerimientos según FISCO. Resistencia del aislamiento > 500 V hilo-tierra. Con interrupción de la señal para fines de mantenimiento.

1 Produit

Référence de la pièce 927284 BCO ML2 BD EX 24

GTIN 4013364405677, Clients tariffs no (UE): 85363010, Poids brut: 65.18 g, Prix unitaire: 1.00 unidad(es)

Précédent

Images

Plus d'informations

Descargador combinado BLITZDUCTORconnect ML2 BD EX 24
Descargador combinado modular y enchufable
para la protección de un par de hilos de interfaces simétricas
con seguridad intrínseca y libres de potencial
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 36,0 V CC / 25,4 V CA
Corriente nominal a 70 °C: 0,75 A
Tensión máxima de entrada según EN 60079-11: 30 V
Corriente máxima de entrada según EN 60079-11: 0,5 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
con interrupción de la señal para fines de mantenimiento
Conexión de conductores: Push-in

Producto DEHN
Tipo: BCO ML2 BD EX 24
art. no.: 927284
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Corriente nominal a 80 °C (I_L )	0,5 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,5 MHz
Certificaciones	ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25,4 V
Corriente nominal a 80 °C (I_L )	0,5 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 65 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 1100 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 48 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1000 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,5 MHz
Capacidad hilo-hilo (C)	≤ 2 nF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Conexión (entrada/salida)	Push-in / Push-in
Sección de conexión (rígido)	0,08-2,5 mm²
Sección de conexión (flexible)	0,08-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	azul
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Certificaciones ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Certificaciones IECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones IECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Certificaciones IECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
Certificación Obligatoria China	CCC n.º 2021312304001130 (Ex ia, Ex ib)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 1000 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927284 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927284 a été ajouté au panier.

Aller à la boutique en ligne

BCO MOD ML2 B

Módulo de protección para descargadores de corrientes de rayo con 6 mm de ancho, para el BLITZDUCTORconnect con indicación del estado operativo para la protección de 2 hilos individuales para la equipotencialidad contra el rayo así como la realización de una toma de tierra indirecta de cables apantallados.

1 Produit

Référence de la pièce 927010 BCO MOD ML2 B 180

GTIN 4013364410114, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección para descargadores de corrientes de rayo
BLITZDUCTORconnect MOD ML2 B 180
modular, para la protección de 2 hilos individuales
para la equipotencialidad contra el rayo
así como la realización de una toma de tierra indirecta
de cables apantallados
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1
Categoría de impulso: C2, C3, B2, D1
Indicación del estado operativo, ancho de 6 mm
Máx. tensión de servicio: 180,0 V DC / 127,0 AC
Corriente nominal a 80°C: 1,2 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Módulo de recambio

Producto DEHN
Tipo: BCO MOD ML2 B 180
art. no.: 927010
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	A
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	0 Ohm
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	A
Categoría de impulso	D1, C2, C3
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
Máxima tensión permisible de servicio AC (U_C )	127 V
Corriente nominal (I_L )	1,2 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 1100 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 800 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 950 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 700 V
Impedancia de serie por hilo	0 Ohm
Frecuencia de corte hilo-hilo a 100 Ω (f_G )	150 MHz
Capacidad hilo-hilo (C)	≤ 10 pF
Capacidad hilo-PG (C)	≤ 13 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 700 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927010 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927010 a été ajouté au panier.

Aller à la boutique en ligne

BCO MOD ML2 BE

Módulo de protección de descargadores combinados de corrientes de rayo y sobretensiones, 6 mm de ancho para BLITZDUCTORconnect con indicación del estado operativo para la protección de 2 hilos individuales con potencial de referencia común así como interfaces asimétricas.

4 Produits

Référence de la pièce 927022 BCO MOD ML2 BE 12

GTIN 4013364410121, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
de corrientes de rayo y sobretensiones
BLITZDUCTORconnect MOD ML2 BE 12
modular, para la protección de 2 hilos individuales
con potencial de referencia común
así como interfaces asimétriecas
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P1
Categoría de impulso: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho 6 mm
Máx. tensión de servicio: 15,0 V DC / 10,6 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Módulo de recambio

Producto DEHN
Tipo: BCO MOD ML2 BE 12
art. no.: 927022
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	12 V
Máx. tensión permisible de servicio DC (U_C )	15 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	1,4 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	12 V
Máx. tensión permisible de servicio DC (U_C )	15 V
Máxima tensión permisible de servicio AC (U_C )	10,6 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 48 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 45 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 48 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 45 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 38 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 20 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	1,4 MHz
Capacidad hilo-hilo (C)	≤ 2,5 nF
Capacidad hilo-PG (C)	≤ 4 nF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	Base BCO
Toma de tierra a través de	Base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 20 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927022 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927022 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927024 BCO MOD ML2 BE 24

GTIN 4013364410138, Clients tariffs no (UE): 85363010, Poids brut: 39.27 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
de corrientes de rayo y sobretensiones
BLITZDUCTORconnect MOD ML2 BE 24
modular, para la protección de 2 hilos individuales
con potencial de referencia común
así como interfaces asimétricas
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P1
Categoría de impulso: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho 6 mm
Máx. tensión de servicio: 33,0 V DC / 23,3 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Módulo de recambio

Producto DEHN
Tipo: BCO MOD ML2 BE 24
art. no.: 927024
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	33 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,4 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	33 V
Máxima tensión permisible de servicio AC (U_C )	23,3 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 90 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 75 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 90 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 75 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 85 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 45 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,4 MHz
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 2 nF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 45 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927024 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927024 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927025 BCO MOD ML2 BE 48

GTIN 4013364410145, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
de corrientes de rayo y sobretensiones
BLITZDUCTORconnect MOD ML2 BE 48
modular, para la protección de 2 hilos individuales
con potencial de referencia común
así como interfaces asimétricas
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P1
Categoría de impulso: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho 6 mm
Máx. tensión de servicio: 54,0 V DC / 38,1 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Módulo de recambio

Producto DEHN
Tipo: BCO MOD ML2 BE 48
art. no.: 927025
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	54 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	54 V
Máxima tensión permisible de servicio AC (U_C )	38,1 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 140 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 90 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 140 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 90 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 130 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 68 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5 MHz
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 1,5 nF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 68 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927025 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927025 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927027 BCO MOD ML2 BE 180

GTIN 4013364468689, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
BLITZDUCTORconnect MOD ML2 BE 180
Módulo de protección de descargador combinado
para la protección de 2 hilos individuales
con potencial de referencia común,
así como interfaces asimétricas
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 180 V CC / 127 V CA
Corriente nominal a 70 °C: 0,5 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
Módulo de sustitución

Producto DEHN
Tipo: BCO MOD ML2 BE 180
art. no.: 927027
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
Corriente nominal a 70° C (I_L )	0,5 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1,8 Ohm
Frecuencia de corte hilo-hilo (f_G )	10 MHz
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
Máxima tensión permisible de servicio AC (U_C )	127 V
Corriente nominal a 70° C (I_L )	0,5 A
Corriente nominal a 40 °C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 630 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 450 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 630 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 450 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 460 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 230 V
Impedancia de serie por hilo	1,8 Ohm
Frecuencia de corte hilo-hilo (f_G )	10 MHz
Capacidad hilo-hilo (C)	≤ 250
Capacidad hilo-PG (C)	≤ 450
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 230 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927027 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927027 a été ajouté au panier.

Aller à la boutique en ligne

BCO MOD ML2 BD

Módulo de protección de descargadores combinados de corrientes de rayo y sobretensiones, 6 mm de ancho para el BLITZDUCTORconnect con indicación del estado operativo para la protección de 1 par de hilos de interfaces simétricas libres de referencia a tierra.

4 Produits

Référence de la pièce 927042 BCO MOD ML2 BD 12

GTIN 4013364410152, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
de corrientes de rayo y sobretensiones
BLITZDUCTORconnect MOD ML2 BD 12
modular, para la protección de un par de hilos
de interfaces simétricas libres de referencia a tierra
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P2
Categoría de impulso: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho 6 mm
Máx. tensión de servicio: 15,0 V DC / 10,6 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Módulo de recambio

Producto DEHN
Tipo: BCO MOD ML2 BD 12
art. no.: 927042
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	12 V
Máx. tensión permisible de servicio DC (U_C )	15 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	2,6 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	12 V
Máx. tensión permisible de servicio DC (U_C )	15 V
Máxima tensión permisible de servicio AC (U_C )	10,6 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 32 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 32 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 20 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	2,6 MHz
Capacidad hilo-hilo (C)	≤ 2,5 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927042 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927042 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927044 BCO MOD ML2 BD 24

GTIN 4013364410169, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
de corrientes de rayo y sobretensiones
BLITZDUCTORconnect MOD ML2 BD 24
modular, para la protección de 1 par de hilos
de interfaces simétricas libres de referencia a tierra
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P2
Categoría de impulso: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho 6 mm
Máx. tensión de servicio: 36,0 V DC / 25,4 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Módulo de recambio

Producto DEHN
Tipo: BCO MOD ML2 BD 24
art. no.: 927044
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5,8 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25,4 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 57 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 57 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 46 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5,8 MHz
Capacidad hilo-hilo (C)	≤ 1,5 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927044 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927044 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927045 BCO MOD ML2 BD 48

GTIN 4013364410176, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
de corrientes de rayo y sobretensiones
BLITZDUCTORconnect MOD ML2 BD 48
modular, para la protección de 1 par de hilos
de interfaces simétricas libres de referencia a tierra
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P2
Categoría de impulso: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho 6 mm
Máx. tensión de servicio: 54,0 V DC / 38,1 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Módulo de recambio

Producto DEHN
Tipo: BCO MOD ML2 BD 48
art. no.: 927045
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	56 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	7,2 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	56 V
Máxima tensión permisible de servicio AC (U_C )	38,1 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 90 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 90 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 70 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	7,2 MHz
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927045 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927045 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927047 BCO MOD ML2 BD 180

GTIN 4013364468672, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
BLITZDUCTORconnect MOD ML2 BD 180
Módulo de protección de descargador combinado enchufable
para la protección de un par de hilos
de interfaces simétricas y sin referencia a tierra
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 180 V CC / 127 V CA
Corriente nominal a 70 °C: 0,5 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
Módulo de sustitución

Producto DEHN
Tipo: BCO MOD ML2 BD 180
art. no.: 927047
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
Corriente nominal a 70° C (I_L )	0,5 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1,8 Ohm
Frecuencia de corte hilo-hilo (f_G )	10 MHz
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	180 V
Máx. tensión permisible de servicio DC (U_C )	180 V
Máxima tensión permisible de servicio AC (U_C )	127 V
Corriente nominal a 70° C (I_L )	0,5 A
Corriente nominal a 40 °C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 420 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 800 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 420 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 800 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 240 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 700 V
Impedancia de serie por hilo	1,8 Ohm
Frecuencia de corte hilo-hilo (f_G )	10 MHz
Capacidad hilo-hilo (C)	≤ 450 pF
Capacidad hilo-PG (C)	≤ 20 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 700 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927047 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927047 a été ajouté au panier.

Aller à la boutique en ligne

BCO MOD ML2 BE HF

Módulo de protección de descargadores combinados de corrientes de rayo y sobretensiones, 6 mm de ancho para el BLITZDUCTORconnect con indicación del estado operativo para la protección de 2 hilos individuales de transmisiones radioeléctricas con potencial de referencia común así como interfaces asimétricas.

2 Produits

Référence de la pièce 927070 BCO MOD ML2 BE HF 5

GTIN 4013364410183, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargadores combinados
de corrientes de rayo y sobretensiones
BLITZDUCTORconnect MOD ML2 BE HF 5
modular, para la protección de dos hilos individuales
de transmisiones radioeléctricas
con potencial de referencia común
así como interfaces asimétricas
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P1
Categoría de impulso: C1, C2, C3, B2, D1
Indicación des estado operativo, ancho de 6 mm
Máx. tensión de servicio: 8,5 V DC / 6,0 V AC
Corriente nominal a 70°C: 0,75 A
Frecuencia límite 100 MHz
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Módulo de recambio

Producto DEHN
Tipo: BCO MOD ML2 BE HF 5
art. no.: 927070
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	5 V
Máx. tensión permisible de servicio DC (U_C )	8,5 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	5 V
Máx. tensión permisible de servicio DC (U_C )	8,5 V
Máxima tensión permisible de servicio AC (U_C )	6,0 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 50 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 70 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 50 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 70 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 15 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 15 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-PG (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 20 pF
Capacidad hilo-PG (C)	≤ 23 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 15 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927070 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927070 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927074 BCO MOD ML2 BE HF 24

GTIN 4013364468573, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
BLITZDUCTORconnect MOD ML2 BE HF 24
Módulo de protección de descargador combinado enchufable
para la protección de 2 hilos individuales con
transmisiones de alta frecuencia con potencial de referencia común,
así como interfaces asimétricas
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 36 V CC / 25,4 V CA
Corriente nominal a 70 °C: 0,75 A
Frecuencia límite 100 MHz
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
Módulo de sustitución

Producto DEHN
Tipo: BCO MOD ML2 BE HF 24
art. no.: 927074
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	M
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25,4 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 100 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 115 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 100 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 115 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 48 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 48 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-PG (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 25 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 48 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927074 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927074 a été ajouté au panier.

Aller à la boutique en ligne

BCO MOD ML2 BD HF

Módulo de protección de descargadores combinados de corrientes de rayo y sobretensiones, 6 mm de ancho para el BLITZDUCTORconnect con indicación del estado operativo para la protección de 1 par de hilos de sistemas bus radioeléctricos y libres de referencia a tierra así como interfaces simétricas.

2 Produits

Référence de la pièce 927071 BCO MOD ML2 BD HF 5

GTIN 4013364410190, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargadores combinados
de corrientes de rayo y sobretensiones
BLITZDUCTORconnect MOD ML2 BD HF 5
modular, para la protección de 1 par de hilos
de sistemas bus radioeléctricos libres de referencia a tierra
así como interfaces simétricas
Comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P2
Categoría de impulso: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho de 6 mm
Máx. tensión de servicio: 8,5 V DC / 6,0 V AC
Corriente nominal a 70°C: 0,75 A
Frecuencia límite 100 MHz
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Módulo de recambio

Producto DEHN
Tipo: BCO MOD ML2 BD HF 5
art. no.: 927071
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	5 V
Máx. tensión permisible de servicio DC (U_C )	8,5 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	100 MHz
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	5 V
Máx. tensión permisible de servicio DC (U_C )	8,5 V
Máxima tensión permisible de servicio AC (U_C )	6,0 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 42 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 42 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 15 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 21 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927071 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927071 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 927075 BCO MOD ML2 BD HF 24

GTIN 4013364468580, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
BLITZDUCTORconnect MOD ML2 BD HF 24
Módulo de protección de descargador combinado enchufable
para la protección de 1 par de hilos de sistemas de bus
de alta frecuencia y sin referencia a tierra,
así como interfaces simétricas
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 36 V CC / 25,4 V CA
Corriente nominal a 70 °C: 0,75 A
Frecuencia límite 100 MHz
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
Módulo de sustitución

Producto DEHN
Tipo: BCO MOD ML2 BD HF 24
art. no.: 927075
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	100 MHz
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25,4 V
Corriente nominal a 70° C (I_L )	0,75 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 85 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 650 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 85 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 650 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 48 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927075 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927075 a été ajouté au panier.

Aller à la boutique en ligne

BCO MOD ML2 BD HC5A 24

1 Produit

Référence de la pièce 927054 BCO MOD ML2 BD HC5A 24

GTIN 4013364513426, Clients tariffs no (UE): 85363010, Poids brut: 41.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado
BLITZDUCTORconnect MOD ML2 BD HC5A 24
Módulo de protección de descargador combinado enchufable
para la protección de un par de hilos de
circuitos de señal y sin referencia a tierra con corriente nominal elevada en
sistemas informáticos y circuitos de medida y control.
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 36 V CC / 25,4 V CA
Corriente nominal a 80 °C: 5 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
Módulo de sustitución

Producto DEHN
Tipo: BCO MOD ML2 BD HC5A 24
art. no.: 927054
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Corriente nominal a 80 °C (I_L )	5 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	0 Ohm
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25,4 V
Corriente nominal a 80 °C (I_L )	5 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
C1 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	1 kA
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 750 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 70 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 750 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 60 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 750 V
Impedancia de serie por hilo	0 Ohm
Frecuencia de corte hilo-hilo a 100 Ω (f_G )	1,5 MHz
Capacidad hilo-hilo (C)	≤ 4 nF
Capacidad hilo-PG (C)	≤ 40 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 750 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927054 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927054 a été ajouté au panier.

Aller à la boutique en ligne

BCO MOD ML2 BPD

Módulo de descargador combinado de corrientes de rayo y sobretensiones con 6 mm de ancho para el BLITZDUCTORconnect con indicación del estado operativo para la protección de un par de hilos en sistemas 24 V dc. Para su utilización también en caso del polo negativo puesto a tierra. Los resistores PTC integrados permiten una repuesta segura del descargador después de una interferencia en el circuito de la instalación con corrientes de cortocircuito hasta 40 A.

1 Produit

Référence de la pièce 927014 BCO MOD ML2 BPD 24

GTIN 4013364473010, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección de descargador combinado BLITZDUCTORconnect MOD ML2 BPD 24
Módulo de protección de descargador combinado enchufable para la protección
de un par de hilos en sistemas de 24 V CC, uso
apto también con polo negativo puesto a tierra,
con resistencias PTC integradas para
una protección contra sobrecorrientes de hasta 40 A
probado según EN/IEC 61643-21 y coordinado
energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado, 6 mm de ancho
Máxima tensión de servicio: 33.0 V CC / 23.3 V CA
Corriente nominal a 70 °C: 0,1 A
C2 Corriente nominal de descarga por hilo (8/20): 5 kA
C2 Corriente nominal de descarga total (8/20): 10 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 1,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 3 kA
Módulo de sustitución

Producto DEHN
Tipo: BCO MOD ML2 BPD 24
art. no.: 927014
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	33 V
Corriente nominal a 70° C (I_L )	0,1 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	10 Ohm
Frecuencia de corte hilo-hilo (f_G )	4,5 MHz
Certificaciones	UL 497B, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	33 V
Máxima tensión permisible de servicio AC (U_C )	23,3 V
Corriente nominal a 70° C (I_L )	0,1 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 65 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 650 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 65 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 650 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 44 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia de serie por hilo	10 Ohm
Frecuencia de corte hilo-hilo (f_G )	4,5 MHz
Capacidad hilo-hilo (C)	≤ 1 nF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +70 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO
Toma de tierra a través de	base BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	UL 497B, SIL
Clasificación SIL	hasta SIL3 ^*)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 600 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927014 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927014 a été ajouté au panier.

Aller à la boutique en ligne

BCO MOD ML2 MVG 230

Módulo de protección y descargador de sobretensiones con un ancho de 6 mm para el BLITZDUCTORconnect con un indicador del estado operativo para la protección de 2 hilos de interfaces de señal multifilares libres de potencial de tierra con una tensión nominal de 230 V. Cumple, entre otros, los requerimientos a sistemas de señalización en la industria ferroviaria (conforme a DB RIL 819.0808).

1 Produit

Référence de la pièce 927090 BCO MOD ML2 MVG 230

GTIN 4013364466531, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección y
descargador de sobretensiones
BLITZDUCTORconnect MOD ML2 MVG 230
Módulo de descargador de sobretensiones enchufable
para la protección de 2 hilos
de interfaces de señal multifilares
con una tensión nominal de 230 V AC
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Tipo de descargador: Tipo 2 / P3
Categoría de impulsos: C1, C2, C3
Indicador del estado operativo, ancho de 6 mm
Máx. tensión de servicio: 320 V DC / 250 V AC
Corriente nominal a 80°C: 3 A
C2 Corriente nominal de descarga por hilo (8/20): 3 kA
C2 Corriente nominal de descarga total (8/20): 6 kA
Módulo de recambio
conforme a DB RIL 819.0808

Producto DEHN
Tipo: BCO MOD ML2 MVG 230
art. no.: 927090
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	V
Tensión nominal (U_N )	230 V
Corriente nominal a 80 °C (I_L )	3 A
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	6 kA
Impedancia de serie por hilo	0 Ohm
Certificaciones	SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	V
Categoría de impulso	C1, C2, C3
Tensión nominal (U_N )	230 V
Máx. tensión permisible de servicio DC hilo-PG (U_C )	320 V
Máx. tensión permisible de servicio AC hilo-PG (U_C )	250 V
Corriente nominal a 80 °C (I_L )	3 A
Corriente nominal a 80 °C (I_L )	6 A para 240 ms
Corriente de choque de rayo total (10/350 µs)	0,5 kA
Corriente de choque de rayo (10/350 µs) por hilo	0,25 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	6 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	3 kA
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 1100 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1100 V
Impedancia de serie por hilo	0 Ohm
Frecuencia de corte hilo-PG a 100 Ω (f_G )	200 MHz
Capacidad hilo-hilo (C)	≤ 7,32 pF
Capacidad hilo-PG (C)	≤ 12 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base del BCO
Toma de tierra a través de	base del BCO
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	SIL
Clasificación SIL	hasta SIL3 ^*)
^*) Para más detalles, visite: www.dehn.de

Le produit 927090 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927090 a été ajouté au panier.

Aller à la boutique en ligne

BCO MOD ML2 BD EX 24

Módulo de protección de descargadores combinados de corrientes de rayo y sobretensiones, 6 mm de ancho para el BLITZDUCTORconnect con indicación del estado operativo para la protección de 1 par de hilos de circuitos de medida autoprotegidos y sistemas bus. Cumple los requerimientos según FISCO. Resistencia de aislamiento >500 V hilo-tierra.

1 Produit

Référence de la pièce 927084 BCO MOD ML2 BD EX 24

GTIN 4013364410206, Clients tariffs no (UE): 85363010, Poids brut: 39.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Módulo de protección para descargadores combinados
de corrientes de rayo y sobretensiones
BLITZDUCTORconnect MOD ML2 BD EX 24
modular, para la protección de 1 par de hilos
interfaces simétricas, autoprotegidas, libres de potencial
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P2
Categoría de impulso: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho de 6 mm
Máx. tensión de servicio: 36,0 V DC / 25,4 V AC
Corriente nominal a 70°C: 0,75 A
Máx. tensión de entrada según EN 60079-11: 30 V
Máx. corriente de entrada según EN 60079-11: 0,5 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Módulo de recambio

Producto DEHN
Tipo: BCO MOD ML2 BD EX 24
art. no.: 927084
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Corriente nominal a 80 °C (I_L )	0,5 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,5 MHz
Certificaciones	ATEX, IECEx, CCC, SIL
^*) Para más detalles, visite: www.dehn.de

Clase de descargador	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_C )	36 V
Máxima tensión permisible de servicio AC (U_C )	25,4 V
Corriente nominal a 80 °C (I_L )	0,5 A
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	3 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 65 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 1100 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 65 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 1100 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 48 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1000 V
Impedancia de serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,5 MHz
Capacidad hilo-hilo (C)	≤ 2 nF
Capacidad hilo-PG (C)	≤ 15 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde/rojo
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BCO Ex
Toma de tierra a través de	base BCO Ex
Material de la carcasa	poliamida PA 6.6
Color	azul
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	ATEX, IECEx, CCC, SIL
Clasificación SIL	hasta SIL3 ^*)
Certificaciones ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Certificaciones ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Certificaciones IECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones IECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Certificaciones IECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
Certificación Obligatoria China	CCC n.º 2021312304001130 (Ex ia, Ex ib)
Datos técnicos adicionales:	---------------------------------
– Máx. corriente de descarga (8/20) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_P )	≤ 1000 V
^*) Para más detalles, visite: www.dehn.de

Le produit 927084 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 927084 a été ajouté au panier.

Aller à la boutique en ligne

BLITZDUCTORconnect – Modular

Détails

BCO ML2 B 180

Référence de la pièce 927210 BCO ML2 B 180

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927210 a été ajouté au bloc-notes

Le produit 927210 a été ajouté au panier.

BCO ML2 BE

Référence de la pièce 927222 BCO ML2 BE 12

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927222 a été ajouté au bloc-notes

Le produit 927222 a été ajouté au panier.

Référence de la pièce 927224 BCO ML2 BE 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927224 a été ajouté au bloc-notes

Le produit 927224 a été ajouté au panier.

Référence de la pièce 927225 BCO ML2 BE 48

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927225 a été ajouté au bloc-notes

Le produit 927225 a été ajouté au panier.

Référence de la pièce 927227 BCO ML2 BE 180

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927227 a été ajouté au bloc-notes

Le produit 927227 a été ajouté au panier.

BCO ML2 BD

Référence de la pièce 927242 BCO ML2 BD 12

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927242 a été ajouté au bloc-notes

Le produit 927242 a été ajouté au panier.

Référence de la pièce 927244 BCO ML2 BD 24

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 927244 a été ajouté au bloc-notes

Le produit 927244 a été ajouté au panier.

Référence de la pièce 927245 BCO ML2 BD 48

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
