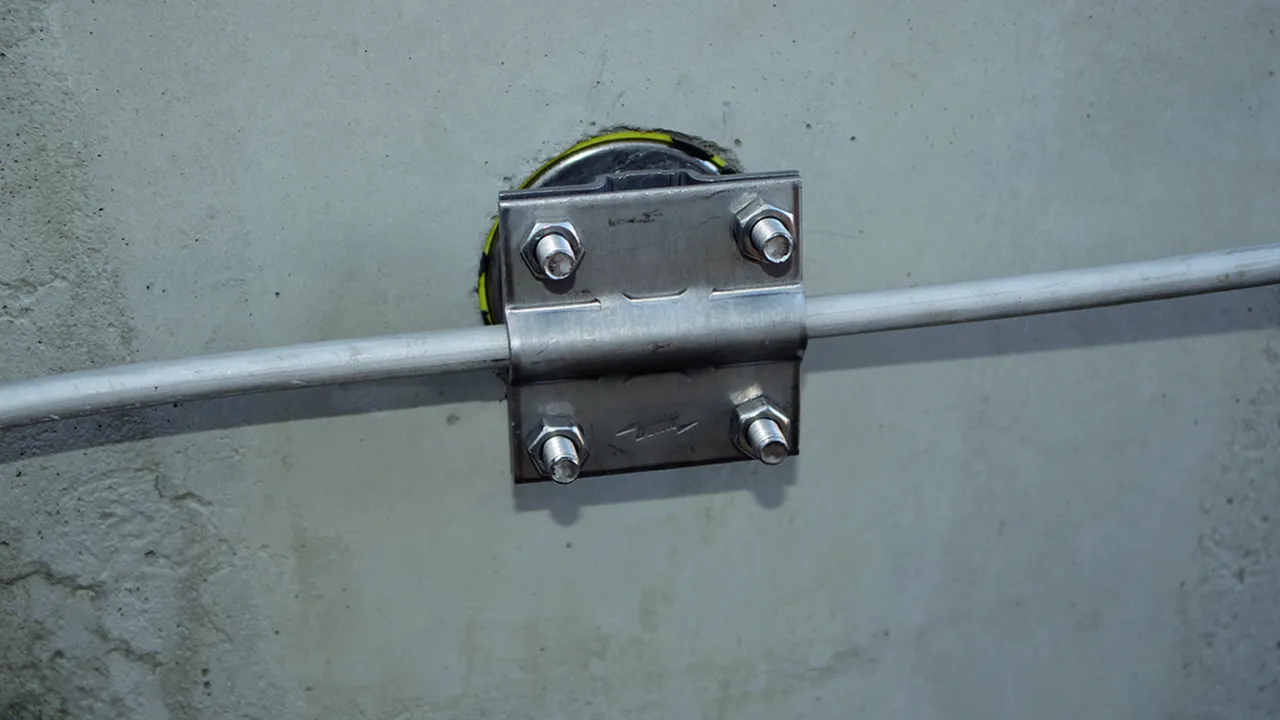

Bornas de conexión con perno roscado

Para conexión de conductores redondos y pletinas a puntos fijos de toma de tierra con rosca M10 / 12 (por ej. Art Nº 478 011, 478 200) y rosca M16 (Art Nº 478 027).
Versiones con borna de conexión M10 también para el montaje en la parte posterior de los puntos fijos de toma de tierra (sin eje de conexión), apropiado por ej. para pletina.

Versión pesada M10

1 Produit

Référence de la pièce 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN 4013364101425, Clients tariffs no (UE): 85359000, Poids brut: 348.00 g, Prix unitaire: 10.00 unidad(es)

Images

Plus d'informations

Borna de conexión con perno roscado, versión pesada M10 en St/tZn
Bornas de conexión, con perno roscado
Para conectar conductores redondos y de pletina
a puntos fijos de toma de tierra con rosca M10/12
También adecuada para el montaje en la parte posterior del
punto fijo de toma de tierra
Material de la borna: St/tZn
Margen de apriete Rd / pletina: 7-10 / 30-40 mm
Margen de apriete (flexible/cable): 35-95 mm2
Material del perno: INOX
Tornillo: M10 x 45 / M8 x 25 mm
Material del tornillo / de la tuerca: INOX
Norma: EN 62561-1

Producto DEHN
Tipo: AK 7.10 FL40 GBM10X45 STTZN
art. no.: 478141
o equivalente

Certificats



Caractéristiques techniques

Material de la borna St/tZn
Margen de apriete Rd / pletina 7-10 / 30-40 mm
Margen de apriete (flexible/cable) 35-95 mm2
Dimensiones 70 x 70 x 3 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Le produit 478141 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478141 a été ajouté au panier.

Aller à la boutique en ligne

Versión pesada M12

1 Produit

Référence de la pièce 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN 4013364154964, Clients tariffs no (UE): 85359000, Poids brut: 400.50 g, Prix unitaire: 10.00 unidad(es)

Images

Plus d'informations

Borna de conexión con perno roscado, versión pesada M12 en INOX (V4A)
Bornas de conexión, con perno roscado
Para conectar conductores redondos y de pletina a
puntos fijos de toma de tierra con rosca M10/12
También adecuada para el montaje en la parte posterior del
punto fijo de toma de tierra
Material de la borna: INOX (V4A)
Margen de apriete Rd / pletina: 7-10 / 30-40 mm
Material del perno: INOX (V4A)
Tornillo: M12 x 55 / M8 x 25 mm
Material del tornillo / de la tuerca: INOX (V4A)
Norma: EN 62561-1

Producto DEHN
Tipo: AK 7.10 FL40 GBM12X55 V4A
art. no.: 478149
o equivalente

Certificats



Caractéristiques techniques

Material de la borna INOX (V4A)
Margen de apriete Rd / pletina 7-10 / 30-40 mm
Dimensiones 70 x 70 x 3 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,3 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Le produit 478149 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478149 a été ajouté au panier.

Aller à la boutique en ligne

Versión pesada M16

1 Produit

Référence de la pièce 478150 AK 7.10 FL40 GBM16X65 V4A

GTIN 4013364359512, Clients tariffs no (UE): 85359000, Poids brut: 472.60 g, Prix unitaire: 10.00 unidad(es)

Images

Plus d'informations

Borna de conexión con perno roscado, versión pesada M16 en INOX (V4A)
Borna de conexión, con perno roscado
Para conectar conductores redondos y de pletina a
puntos fijos de toma de tierra con rosca M16
Material de la borna: INOX (V4A)
Margen de apriete Rd / pletina: 7-10 / 30-40 mm
Margen de apriete (flexible/cable): 35-95 mm2
Material del perno: INOX (V4A)
Tornillo: M16 x 65 / M8 x 25 mm
Material del tornillo / de la tuerca: INOX (V4A)
Norma: EN 62561-1

Producto DEHN
Tipo: AK 7.10 FL40 GBM16X65 V4A
art. no.: 478150
o equivalente

Certificats



Caractéristiques techniques

Material de la borna INOX (V4A)
Margen de apriete Rd / pletina 7-10 / 30-40 mm
Margen de apriete (flexible/cable) 35-95 mm2
Dimensiones 70 x 70 x 3 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 5,9 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Le produit 478150 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478150 a été ajouté au panier.

Aller à la boutique en ligne

Versión ligera M10

1 Produit

Référence de la pièce 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN 4013364118508, Clients tariffs no (UE): 85359000, Poids brut: 148.00 g, Prix unitaire: 10.00 unidad(es)

Images

Plus d'informations

Borna de conexión con perno roscado, versión ligera M10 en INOX (V4A)
Bornas de conexión, con perno roscado
Para conectar conductores redondos y de pletina a
puntos fijos de toma de tierra con rosca M10/12
También adecuada para el montaje en la parte posterior del
punto fijo de toma de tierra
Material de la borna: INOX (V4A)
Margen de apriete Rd / pletina: 8-10 / 30 mm
Margen de apriete (flexible/cable): 35-95 mm2
Material del perno: INOX (V4A)
Tornillo: M10 x 60 / M8 x 16 mm
Material del tornillo / de la tuerca: INOX (V4A)
Norma: EN 62561-1

Producto DEHN
Tipo: AK ZS 8.10 FL30 GBM10X60 V4A
art. no.: 478129
o equivalente

Certificats



Caractéristiques techniques

Material de la borna INOX (V4A)
Margen de apriete Rd / pletina 8-10 / 30 mm
Margen de apriete (flexible/cable) 35-95 mm2
Dimensiones 58 x 30 x 2,5 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Le produit 478129 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478129 a été ajouté au panier.

Aller à la boutique en ligne
