Bornas de conexión para armaduras

Bornas para conexión de esteras de acero de construcción o armaduras con conductores redondos y pletinas

Disposición:
(II) = paralela
(+) = en cruz

Détails

Figura 1: diámetros de las varillas de armadura.
Acero para la armadura de hormigón según EN 10080:2005.
lorem ipsum
Figura 3: borna con caballete Art Nº 308 046
lorem ipsum
Figura 2:
borna con caballete Art Nº 308 045
lorem ipsum
Figura 4: borna con caballete con terminal de cable
lorem ipsum
Figura 5: borna de conexión Art Nº 308 035
lorem ipsum

Para conexiones en "T", en cruz y en paralelo

1 Produit

Référence de la pièce 308025 VK A UNI ST

GTIN 4013364035881, Clients tariffs no (UE): 85359000, Poids brut: 102.00 g, Prix unitaire: 50.00 unidad(es)

Images

Plus d'informations


Material : St/tZn
Margen de apriete Rd / Rd: (+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9 kA

Producto DEHN
Tipo: VK A UNI ST
art. no.: 308025
o equivalente

Certificats



Caractéristiques techniques

Material St/tZn
Margen de apriete Rd / Rd (+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina (+) 6-10 / 30 mm
Margen de apriete pletina / pletina (II) 30 / 30 mm
Tornillo di M10 x 25 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9 kA

Le produit 308025 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308025 a été ajouté au panier.

Aller à la boutique en ligne

Para conexiones en "T", en cruz y en paralelo

1 Produit

Référence de la pièce 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Clients tariffs no (UE): 85359000, Poids brut: 111.00 g, Prix unitaire: 25.00 unidad(es)

Images

Plus d'informations


Material : St/tZn
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (+ / II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 13 kA

Producto DEHN
Tipo: VK 6.10 FL30 FL30 BSB STTZN
art. no.: 308026
o equivalente

Certificats



Caractéristiques techniques

Material St/tZn
Margen de apriete Rd / pletina (+) 6-10 / 30 mm
Margen de apriete pletina / pletina (+ / II) 30 / 30 mm
Tornillo di M10 x 25 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Le produit 308026 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308026 a été ajouté au panier.

Aller à la boutique en ligne

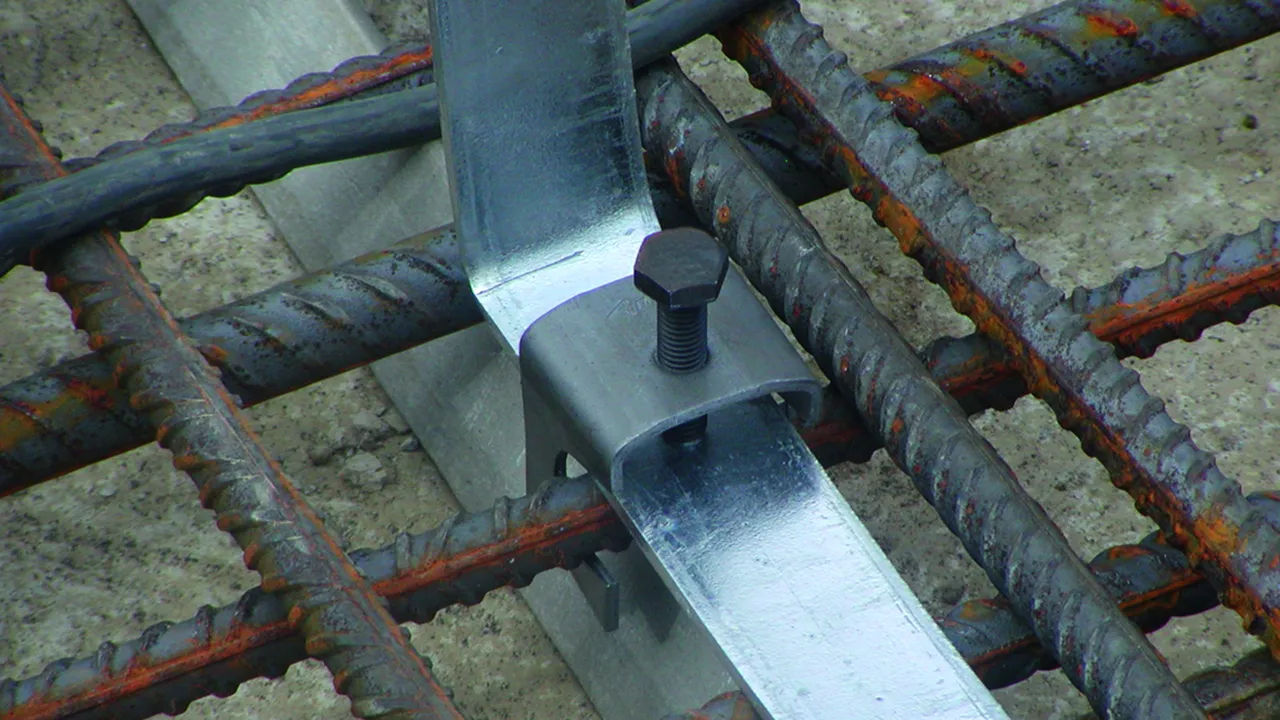

Para conexiones en "T" y en cruz

Nota: Par de apriete recomendado ≥ 10 Nm

1 Produit

Référence de la pièce 308030 VK A R22 F40 STBL

GTIN 4013364030749, Clients tariffs no (UE): 85359000, Poids brut: 130.00 g, Prix unitaire: 50.00 unidad(es)

Images

Plus d'informations


Material : St/desnudo
Margen de apriete Rd / pletina: (+) 6-22 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK A R22 F40 STBL
art. no.: 308030
o equivalente

Certificats



Caractéristiques techniques

Material St/desnudo
Margen de apriete Rd / pletina (+) 6-22 / 30-40 mm
Tornillo di M10 x 40 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Le produit 308030 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308030 a été ajouté au panier.

Aller à la boutique en ligne

Para conexiones en "T" y en paralelo con caballete de sujeción

Para la conexión flexible de conductores redondos o para puntos fijos de toma de tierra con sujeción, al mismo tiempo, en el encofrado.

1 Produit

Référence de la pièce 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Clients tariffs no (UE): 85359000, Poids brut: 169.60 g, Prix unitaire: 25.00 unidad(es)

Images

Plus d'informations


Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-22 / 40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK 6.22 FL40 KB6.10 BSB STBL
art. no.: 308035
o equivalente

Certificats



Caractéristiques techniques

Material St/desnudo
Margen de apriete Rd / Rd (+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina (+) 6-22 / 40 mm
Tornillo di M10 x 60 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Le produit 308035 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308035 a été ajouté au panier.

Aller à la boutique en ligne

Borna con caballete para diámetros grandes

1 Produit

Référence de la pièce 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Clients tariffs no (UE): 85359000, Poids brut: 266.50 g, Prix unitaire: 25.00 unidad(es)

Images

Plus d'informations


Material : St/desnudo
Margen de apriete Rd / Rd: (II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 16 kA

Producto DEHN
Tipo: BVK 16.48 6.10 FL40 BSB STBL
art. no.: 308045
o equivalente

Certificats



Caractéristiques techniques

Material St/desnudo
Margen de apriete Rd / Rd (II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina (II) 16-48 / 30-40 mm
Tornillo perno en U M10 x 48 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Le produit 308045 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308045 a été ajouté au panier.

Aller à la boutique en ligne

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Para conexiones en cruz de conductores redondos (6-10 mm) o para la fijación con conexión, al mismo tiempo, de puntos fijos de toma de tierra.

1 Produit

Référence de la pièce 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Clients tariffs no (UE): 85359000, Poids brut: 292.40 g, Prix unitaire: 25.00 unidad(es)

Images

Plus d'informations


Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9,9 kA

Producto DEHN
Tipo: BVK 16.48 FL40 KB6.10 BSB STBL
art. no.: 308046
o equivalente

Certificats



Caractéristiques techniques

Material St/desnudo
Margen de apriete Rd / Rd (+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina (II) 16-48 / 30-40 mm
Tornillo perno en U M10 x 48 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Le produit 308046 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308046 a été ajouté au panier.

Aller à la boutique en ligne

Bornas MV MAXI de conexión multifunción

Para conexiones en "T", en cruz y en paralelo.

1 Produit

Référence de la pièce 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Clients tariffs no (UE): 85359000, Poids brut: 462.30 g, Prix unitaire: 20.00 unidad(es)

Images

Plus d'informations


Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 8-16 / 15-25 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 10,2 kA

Producto DEHN
Tipo: MAMVK 8.16 15.25 STBL
art. no.: 308040
o equivalente

Certificats



Caractéristiques techniques

Material St/desnudo
Margen de apriete Rd / Rd (+/II) 8-16 / 15-25 mm
Tornillo di M12 x 65 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 10,2 kA
Certificación UL 467
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Le produit 308040 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308040 a été ajouté au panier.

Aller à la boutique en ligne

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

Rosca en la base.

2 Produits

Référence de la pièce 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Clients tariffs no (UE): 85359000, Poids brut: 101.00 g, Prix unitaire: 50.00 unidad(es)

Images

Plus d'informations


Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 7,3 kA

Producto DEHN
Tipo: MVK 8.10 SKM10X30 STTZN
art. no.: 390050
o equivalente

Certificats



Caractéristiques techniques

Material St/tZn
Margen de apriete Rd 8-10 mm
Tornillo di M10 x 30 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,3 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Le produit 390050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 390050 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Clients tariffs no (UE): 85359000, Poids brut: 103.00 g, Prix unitaire: 50.00 unidad(es)

Images

Plus d'informations


Material : St/tZn
Margen de apriete Rd: 10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 10 SKM10X35 STTZN
art. no.: 391050
o equivalente

Certificats



Caractéristiques techniques

Material St/tZn
Margen de apriete Rd 10 mm
Tornillo di M10 x 35 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Le produit 391050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 391050 a été ajouté au panier.

Aller à la boutique en ligne

Borna MV de conexión multifunción con tornillo de cabeza hexagonal y arandela elástica

Rosca en la base.

1 Produit

Référence de la pièce 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Clients tariffs no (UE): 85359000, Poids brut: 92.00 g, Prix unitaire: 50.00 unidad(es)

Images

Plus d'informations


Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 8.10 SKM10X30 FSC STTZN
art. no.: 390550
o equivalente

Certificats



Caractéristiques techniques

Material St/tZn
Margen de apriete Rd 8-10 mm
Tornillo di M10 x 30 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Le produit 390550 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 390550 a été ajouté au panier.

Aller à la boutique en ligne

Conector en paralelo con tornillo con cabezal de hongo

2 Produits

Référence de la pièce 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Clients tariffs no (UE): 85359000, Poids brut: 163.16 g, Prix unitaire: 50.00 unidad(es)

Images

Plus d'informations

Conector en paralelo con un tornillo St/desnudo
Conector en paralelo para conectar dos conductores en paralelo
Material : St/desnudo
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
art. no.: 306121
o equivalente

Certificats



Caractéristiques techniques

Material St/desnudo
Margen de apriete Rd / Rd 6-22 / 6-22 mm
Tornillo e M10 x 40 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Le produit 306121 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 306121 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Clients tariffs no (UE): 85359000, Poids brut: 167.12 g, Prix unitaire: 50.00 unidad(es)

Images

Plus d'informations

Conector en paralelo con un tornillo St/tZn
Conector en paralelo para conectar dos conductores en paralelo
Material : St/tZn
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STTZN
art. no.: 306122
o equivalente

Certificats



Caractéristiques techniques

Material St/tZn
Margen de apriete Rd / Rd 6-22 / 6-22 mm
Tornillo e M10 x 40 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Le produit 306122 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 306122 a été ajouté au panier.

Aller à la boutique en ligne
back to top
