Accesorios para el cableado STAK

Permite un cableado de paso optimizado desde el punto de vista de compatibilidad electromagnética según la IEC 60364-5-53

Détails

Embornado optimizado desde el punto de vista de compatibilidad electromagnética de descargadores de corriente de rayo y sobretensiones según IEC 60364-5-53 mediante la STAK 2X16.
lorem ipsum

Terminal de conexión Push-in STAK 4X10

1 Produit

Référence de la pièce 952588 STAK 4X10

GTIN 4013364526624, Clients tariffs no (UE): 85369010, Poids brut: 35.67 g, Prix unitaire: 2.00 unidad(es)

Images

Plus d'informations

Borna Push-in STAK 4X10
Sección de conexión: 4 x 10 mm²

Producto DEHN
Tipo: STAK 4X10
art. no.: 952588
o equivalente

Certificats



Caractéristiques techniques

Máxima tensión permisible de servicio AC (UC ) 275 V
Máxima tensión PV (UCPV ) 1500 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 6,25 kA
Corriente nominal de descarga (8/20 µs) (In ) 20 kA
Corriente máx. de descarga (8/20 µs) (Imáx ) 40 kA
Sección de conexión (min.) 1,5 mm2 rígido / 6 mm2 multifilamento
Sección de conexión (max.) 10 mm2 rígido / multifilamento
Sección de conexión (mín.) con terminal 1,5 mm²
Sección de conexión (máx.) con terminal 6 mm²
Sección de conexión (máx.) con terminal sin cuello 10 mm²

Le produit 952588 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952588 a été ajouté au panier.

Aller à la boutique en ligne

Borna STAK 25

Terminal con forma de pin para el embornado optimizado, desde el punto de vista de la compatibilidad electromagnética, de descargadores de corriente de rayo y sobretensiones según IEC 60364-5-53.

1 Produit

Référence de la pièce 952589 STAK 25

GTIN 4013364132306, Clients tariffs no (UE): 85369010, Poids brut: 17.40 g, Prix unitaire: 4.00 unidad(es)

Images

Plus d'informations

Terminal en forma de pin STAK 25
Terminal en forma de pin para su conexión en serie
con dispositivos de protección contra sobretensiones hasta 25mm²

Producto DEHN
Tipo: STAK 25
art. no.: 952589
o equivalente

Certificats



Caractéristiques techniques

Tensión nominal AC / DC (UN ) 600 V
Máx. tensión PV (UCPV) al utilizarla con el DEHNguard M YPV ... 1200 V
Corriente nominal de servicio AC (IL ) 100 A
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Corriente de descarga (8/20 µs) 50 kA
Sección de conexión (min.) 1.5 mm2 rígido / flexible
Sección de conexión (max.) 25 mm2 rígido / 16 mm2 flexible
Tipo de conexión frontal

Le produit 952589 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952589 a été ajouté au panier.

Aller à la boutique en ligne

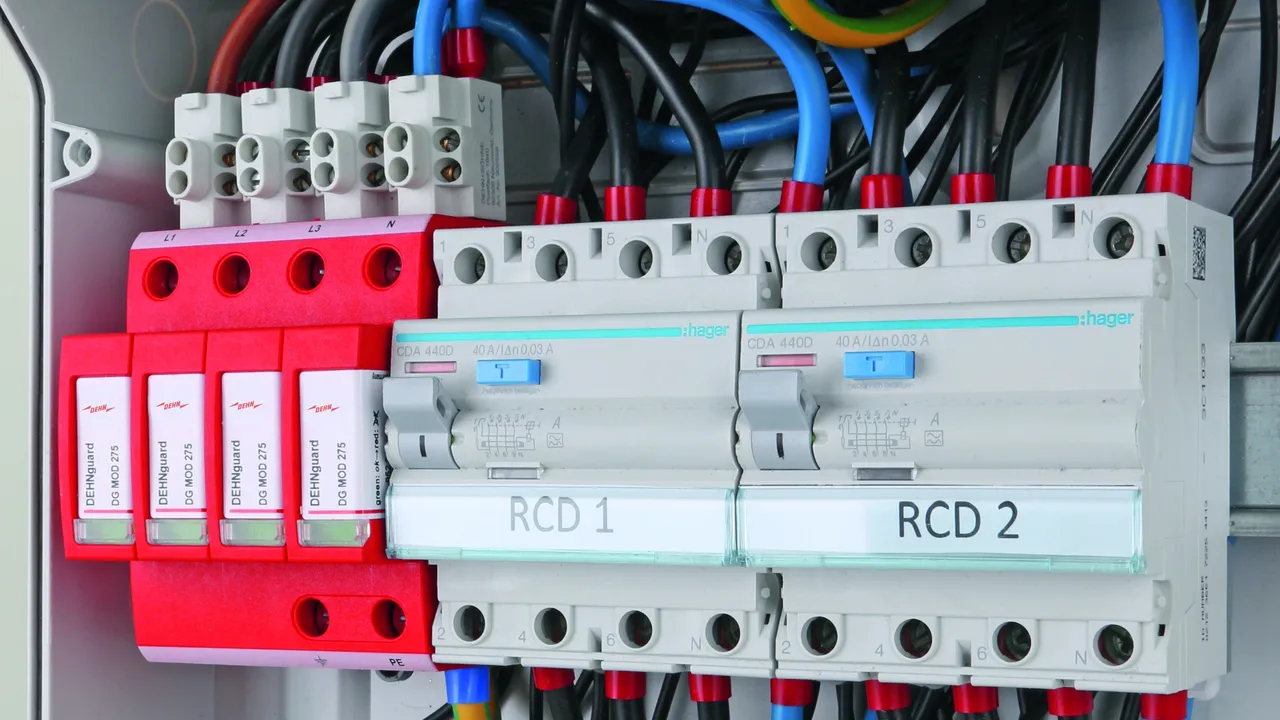

Borna de conexión STAK 3X16

Borna de conexión para realizar una conexión en serie de descargadores de corrientes de rayo y sobretensiones optimizada a la compatibilidad electromagnética según la DIN VDE 0100-534.

1 Produit

Référence de la pièce 900588 STAK 3X16

GTIN 4013364323933, Clients tariffs no (UE): 85369010, Poids brut: 40.00 g, Prix unitaire: 4.00 unidad(es)

Images

Plus d'informations

Borna de conexión STAK 3X16
Borna diseñada para la conexión en serie
Sección de conexión: 3 x 16 mm2

Producto DEHN
Tipo: STAK 3X16
art. no.: 900588
o equivalente

Certificats



Caractéristiques techniques

Tensión nominal AC / DC (UN ) 690 V / 1500 V
Corriente nominal de servicio AC (IL ) 160 A
Corriente de carga con conexión en serie 80 A
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Sección de conexión (min.) 1.5 mm2 rígido / flexible
Sección de conexión (max.) 16 mm2 flexible / 10 mm2 flexible
Tipo de conexión frontal

Le produit 900588 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900588 a été ajouté au panier.

Aller à la boutique en ligne

STAK 2X16 Borna

Terminal con forma de pin para el embornado optimizado, desde el punto de vista de la compatibilidad electromagnética, de descargadores de corriente de rayo y sobretensiones según IEC 60364-5-53.

1 Produit

Référence de la pièce 900589 STAK 2X16

GTIN 4013364109339, Clients tariffs no (UE): 85369010, Poids brut: 20.00 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Borna de conexión STAK 2X16
Diseño con borna doble
para un cableado de paso con compatibilidad electromagnética optimizada
Sección de conexión: 2 x 16 mm2

Producto DEHN
Tipo: STAK 2X16
art. no.: 900589
o equivalente



Caractéristiques techniques

Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Sección de conexión (min.) 2x 10 mm2
Sección de conexión (max.) 2x 16 mm2
Tipo de conexión frontal (borna doble)
