DEHNvario

La familia variable de descargadores

Montaje fácil y rápido mediante bornas de conexión compactas
Conexión del conductor sin herramientas con técnica de muelle de tracción
Cambio rápido del descargador aflojando y extrayendo la borna de conexión
Toma de tierra/compensación de potencial mediante el carril de fijación
Protección contra sobretensiones adaptada a los requerimientos del cliente o de la aplicación

Détails

lorem ipsum — Opción de indicador integrable.

Aberturas de prueba integradas para test en circuito de señal mediante barras de prueba.

Contacto de tierra con capacidad de soportar corrientes y corrientes de rayo.

Conexión del conductor sin herramientas con técnica de muelle de tracción.

Extracción fácil de la borna de conexión para el cambio rápido del descargador.

Ejemplo: El descargador compacto 3 en 1 protege 3 interfaces en un equipo.

DVR 2 BY S 150 FM

Descargador combinado compacto para la protección de sistemas electroacústicos (por. ej. sistemas de alarma y de megafonía). Protección de un par de hilos con separación galvánica con posibilidad de apantallamiento directo o indirecto. Conexión del conductor rápida y sin herramientas por medio de técnica de enchufe directo. Pueden extraerse de la carcasa las unidades de bornas de conexión para cambiar los conductores facilmente. Con contacto de señalización a distancia integrado (contacto cerrado).

1 Produit

Référence de la pièce 928430 DVR 2 BY S 150 FM

GTIN 4013364261389, Clients tariffs no (UE): 85363010, Poids brut: 161.30 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

fichiers CAO

Tensión nominal AC: 100 V
Máxima tensión permisible de servicio dc: 150 V
Máxima tensión permisible de servicio ac: 110 V
Corriente nominal a 70° C: 10 A
Corriente nominal a 80° C: 7 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total: 9 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo: 7,5 kA
C2 Corriente nominal de descarga (8/20 µs) total: 22,5 kA
Frecuencia límite hilo-hilo: 1,4 MHz
Grado de protección: IP 20

Producto DEHN
Tipo: DVR 2 BY S 150 FM
art. no.: 928430
o equivalente

Certificats

Caractéristiques techniques

Clase de descargador	L
Máxima tensión permisible de servicio dc (U_C )	150 V
Corriente nominal a 70° C (I_L )	10 A
Corriente nominal a 80° C (I_L )	7 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	22,5 kA
Frecuencia límite hilo-hilo (f_G )	1,4 MHz

Clase de descargador	L
Tensión nominal AC (U_N )	100 V
Máxima tensión permisible de servicio dc (U_C )	150 V
Máxima tensión permisible de servicio ac (U_C )	110 V
Corriente nominal a 70° C (I_L )	10 A
Corriente nominal a 80° C (I_L )	7 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	2,5 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	9 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	7,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	22,5 kA
Nivel de protección hilo-hilo para I_imp D1 (U_P )	≤ 500 V
Nivel de protección hilo-PG con Iimp D1 (U_P )	≤ 700 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 400 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 650 V
Frecuencia límite hilo-hilo (f_G )	1,4 MHz
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Grado de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión (entrada / salida)	resorte / resorte
Sección de conexión (rígido)	0,2-1,5 mm²
Sección de conexión (flexible)	0,2-1,5 mm²
Toma de tierra a través de	carril de fijación
Material de la carcasa	termoplástico, UL 94 V-0
Color	amarillo
Norma de ensayo	IEC 61643-21 / EN 61643-21
Contactos FM / Forma de los contactos	contacto cerrado
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Potencia de conmutación AC	250 V / 0,5 A
Sección de conexión para bornas FM	max. 1,5 mm²

Le produit 928430 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 928430 a été ajouté au panier.

Aller à la boutique en ligne

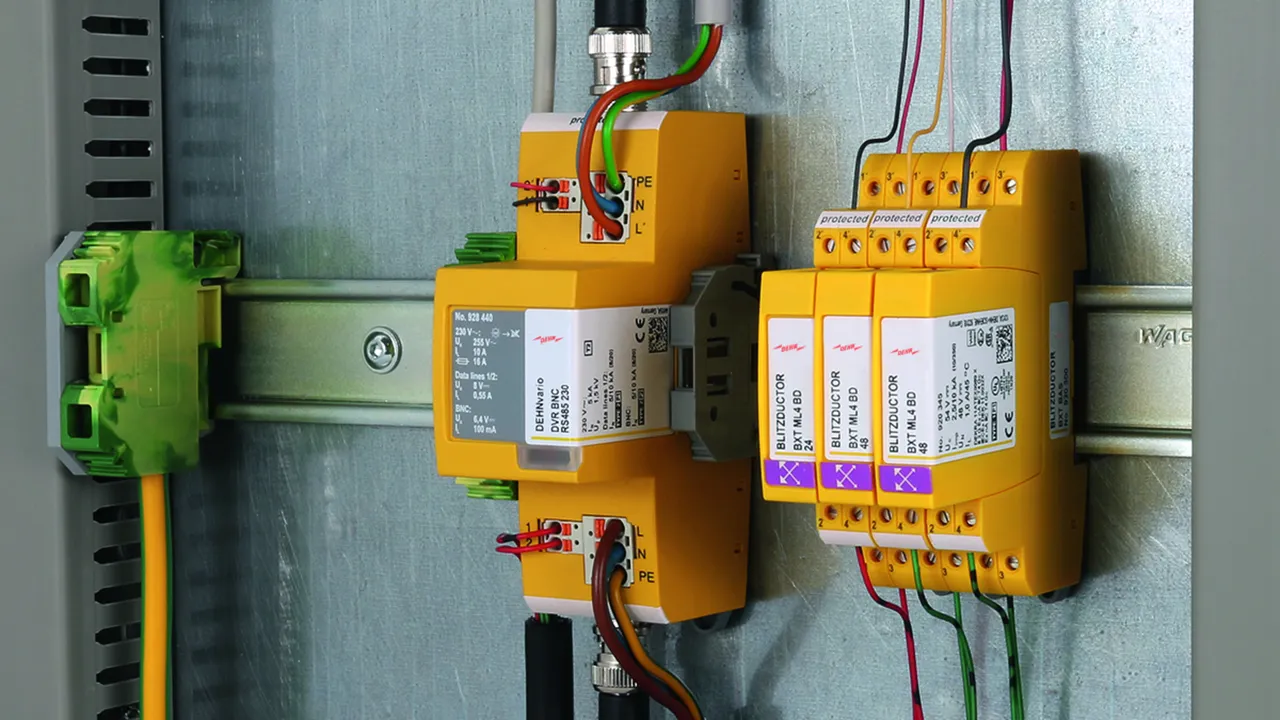

DVR BNC RS485 230

Descargador de sobretensiones 3en1 compacto para la protección de sistemas de cámara analógicos. Protección de la señal de vídeo (puerto BNC), de una señal de datos (RS485) y de una alimentación de corriente (230 V AC). Conexión fácil de los conductores y sin herramientas por medio de la técnica de enchufe directo. Las unidades de las bornas de conexión pueden desbloquearse para cambiar los descargadores facilmente y removerlos de la carcasa. Con indicador simple de sobrecargas (230 V).

1 Produit

Référence de la pièce 928440 DVR BNC RS485 230

GTIN 4013364280809, Clients tariffs no (UE): 85363010, Poids brut: 185.50 g, Prix unitaire: 1.00 unidad(es)

Images

Plus d'informations

Producto DEHN
Tipo: DVR BNC RS485 230
art. no.: 928440
o equivalente

Certificats

Caractéristiques techniques

Video (BNC)
Clase de descargador	U
Máx. tensión permisible de servicio DC (U_C )	6,4 V
Corriente nominal (I_L )	0,1 A
C2 Corriente nominal de descarga (8/20 µs) pantalla (I_n )	10 kA
Atenuación de intercalación a 300 MHz (75 Ohm)	≤ 3,0 dB
Conexión entrada/salida	conector BNC / clavija BNC
Datos (RS485)
Clase de descargador	T
Máxima tensión permisible de servicio DC (U_C )	8 V
Corriente nominal (I_L )	0,5 A
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	100 MHz
Suministro de tensión (230 V)
Clase de descargador	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal (I_L )	10 A
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente máxima de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV

Video (BNC)
Clase de descargador	U
Tensión nominal DC (U_N )	5 V
Máx. tensión permisible de servicio DC (U_C )	6,4 V
Corriente nominal (I_L )	0,1 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
D1 Corriente de impulso de rayo (10/350 µs) pantalla - PG (I_imp )	2 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
C2 Corriente nominal de descarga (8/20 µs) pantalla (I_n )	10 kA
Nivel de protección hilo-pantalla para I_n C2 (U_P )	≤ 40 V
Nivel de protección pantalla-PG para I_n C2 (U_P )	≤ 650 V
Nivel de protección hilo-pantalla con 1 kV/µs C3 (U_P )	≤ 15 V
Nivel de protección pantalla-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Atenuación de intercalación a 80 MHz (75 Ohm)	≤ 0,4 dB
Atenuación de intercalación a 300 MHz (75 Ohm)	≤ 3,0 dB
Pérdida de retorno a 20 MHz (75 Ohm)	≥ 20 dB
Impedancia en serie por hilo	4,7 Ω
Capacidad hilo-pantalla (C)	≤ 35 pF
Capacidad pantalla-PG (C)	≤ 30 pF
Conexión entrada/salida	conector BNC / clavija BNC
Datos (RS485)
Clase de descargador	T
Tensión nominal DC (U_N )	5 V
Máxima tensión permisible de servicio DC (U_C )	8 V
Máxima tensión permisible de servicio AC (U_C )	5,6 V
Corriente nominal (I_L )	0,5 A
D1 Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
D1 Corriente de impulso de rayo (10/350 µs) total (I_imp )	2 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 45 V
Nivel de protección hilo-PG para I_n C2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 15 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Frecuencia límite hilo-hilo (f_G )	100 MHz
Impedancia en serie por hilo	1,8 Ω
Capacidad hilo-hilo (C)	≤ 25 pF
Capacidad hilo-PG (C)	≤ 20 pF
Conexión entrada/salida	resorte/resorte
Sección de conexión, rígido	0,2-1,5 mm²
Sección de conexión, flexible	0,2-1,5 mm²
Suministro de tensión (230 V)
Clase de descargador	Tipo 2 / Clase II
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC [L-N] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal (I_L )	10 A
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente máxima de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB B 16
Resistencia a cortocircuito con protección máxima contra sobrecorriente en el lado de red (I_SCCR )	1 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 sec. – resistencia
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo seguro
Tensión (TOV) [N-PE] (U_T) – Características	1200 V / 200 ms – fallo seguro
Visualización de avería (interrupción del circuito de corriente bajo carga L-L')	roja
Sección de conexión, rígido	0,2-2,5 mm²
Sección de conexión, flexible	0,2-2,5 mm²
Parámetros generales
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Material carcasa	termoplástico amarillo UL 94 V-0
Grado de protección	IP 20
Dimensiones de montaje	2 mód(s)., DIN 43880
Accesorios (incluidos en la entrega)	herramientas de desbloqueo para elementos de conexión
