Sets DEHNiso-Combi

Composants pour dispositifs de capture séparés.Pour la protection de grandes structures par ex. d'installations d'air conditionné, goupes froids, etc.Pour respecter la distance de séparation avec les parties électriquement conductrices selon NF EN 62305. Tube et tige d'écartement en matière plastique renforcée de fibre de verre (PRV), résistants aux UV, couleur gris clair, plage de température de -50 jusqu'à +100 °C.
  • Unité complète, prête pour l'installation
  • Faible poids
  • Construction stable
  • Brides de fixation à visser
  • Différents perçages selon les exigences de montage
Les sets DEHNiso-Combi sont dimensionnés pour une vitesse de vent allant jusqu'à 145 km/h.Pour déterminer la distance de séparation (longueur de la tige d’écartement), on utilise km = 0,7 comme facteur matériel.Une tige d’écartement de 1 m correspond à une distance dans l’air de 0,7 m.La longueur libre max. se mesure entre le haut du tube support et la fixation murale la plus haute. En cas de mise en œuvre avec un conducteur en aluminium (réf. 840 050), les distances possibles sont de 10 m max (prenez en compte l'affaiblissement).

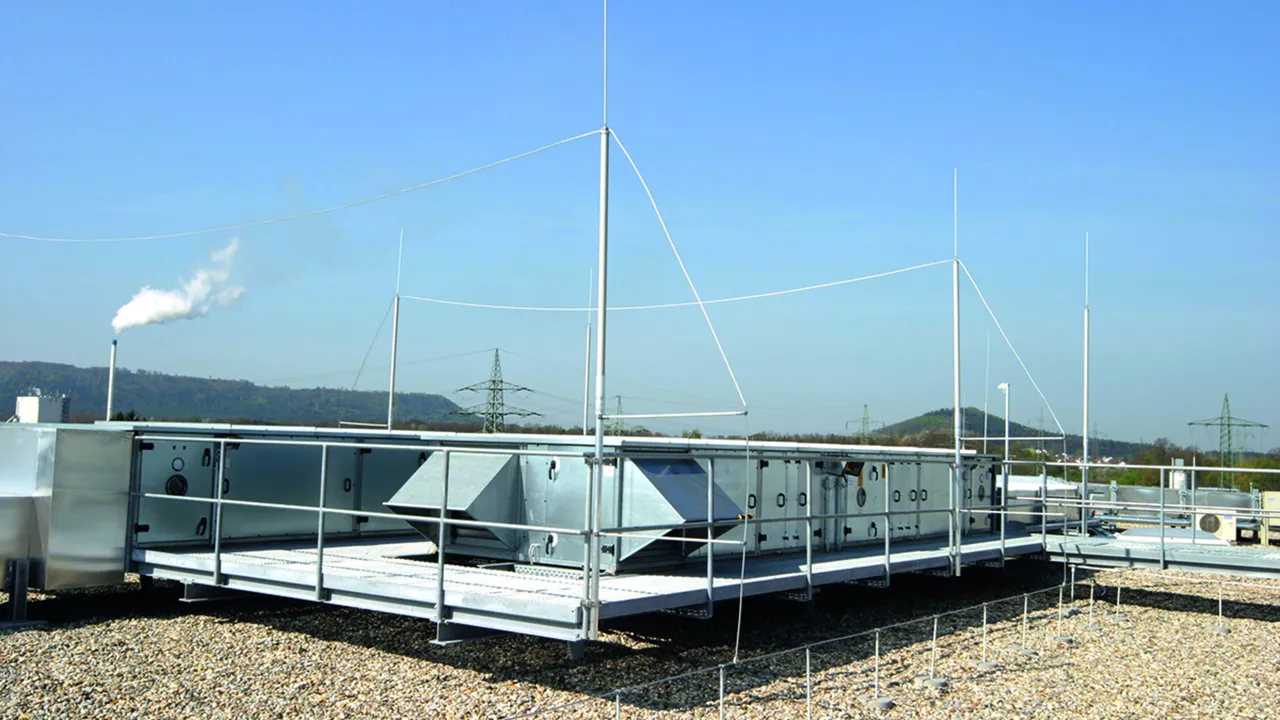

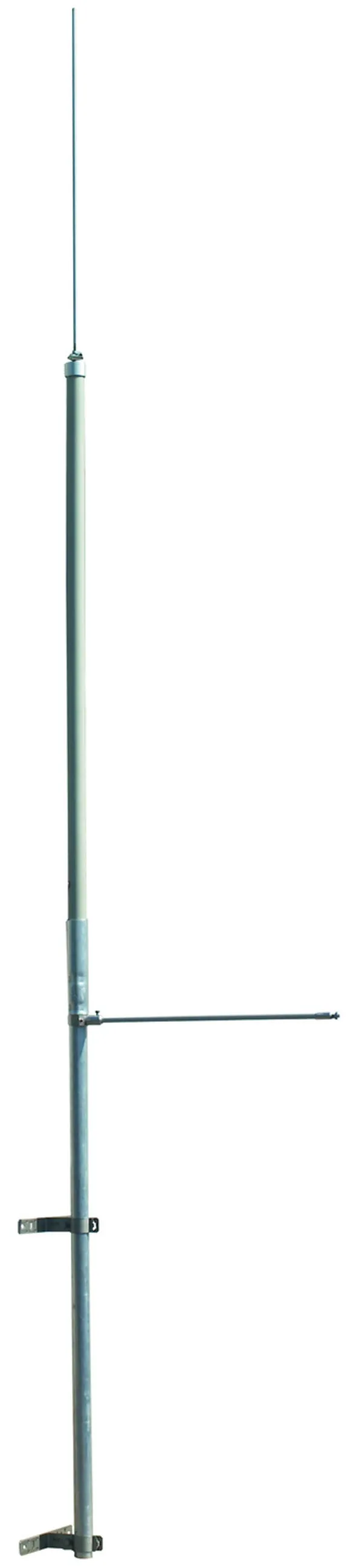

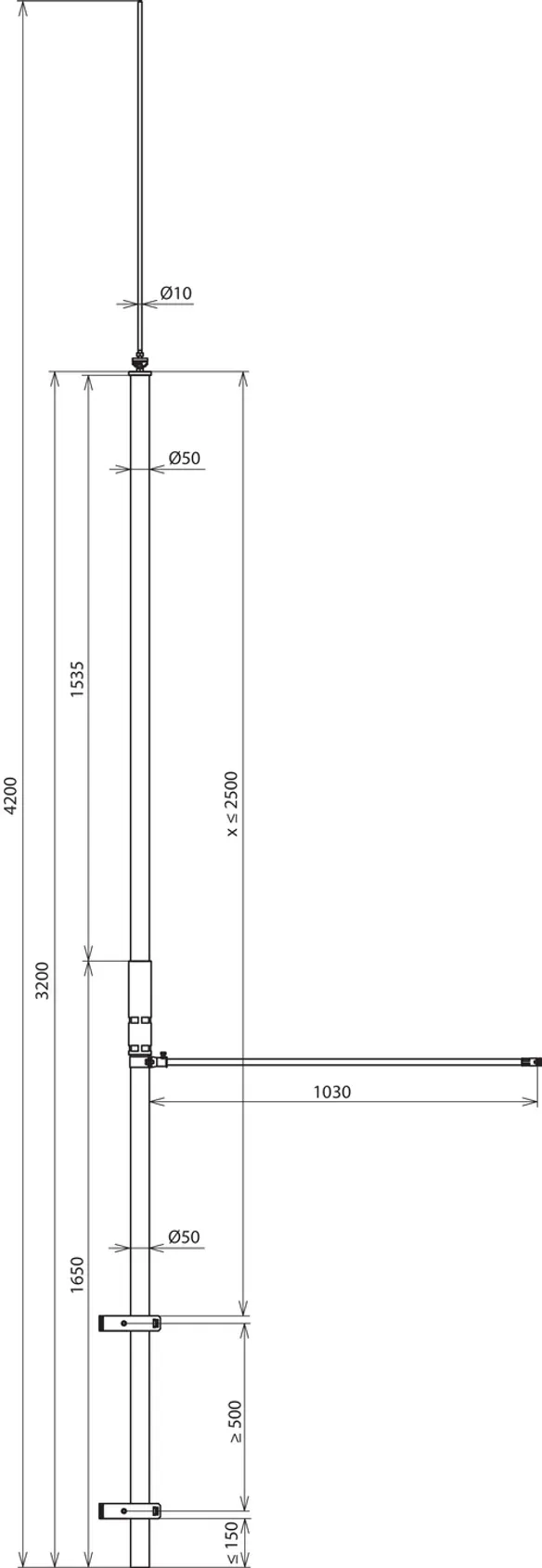

En 1 partie, longueur totale 4200 mm

Composé de :
1x pointe captrice en INOX, l = 1000 mm (réf. 105 071)
1x tube support en PRV/Al, l = 3200 mm (réf. 105 300)
2x équerre de fixation murale en INOX (réf. 105 340)
1x support écarteur en PRV/Al, l = 1030 mm (réf. 106 331)

1 Produit

Référence de la pièce 105440 DICS WB D50.10 4.2M GFK AL V2A

GTIN 4013364099692, Clients tariffs no (UE): 85389099, Poids brut: 7.64 kg, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations

Kits DEHNiso-Combi, longueur totale 4200 mm PRV/Alu
Kits DEHNiso-Combi
Composants pour dispositifs de capture séparés (isolés)
pour protéger les structures de toit de grandes dimensions par ex. appareils de climatisation,
systèmes de refroidissement par retour, etc.
Pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige isolante en matière plastique à renfort de verre (PRV)
Tube Ø50 mm et tige d’écartement Ø16 mm
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce,
Kits DEHNiso-Combi, dimensionnés
selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
comprenant :
1x pointe de capture Alu, L = 1000 mm (référence 105 071)
1x tube support PRV/Alu, L = 3200 mm (référence 105 300)
2x angles de support mural INOX (V2A) (référence 105 340)
1x espaceur PRV/Alu, L = 1030 mm (référence 106 331)
Longueur totale: 4200 mm
Nombre - équerres de fixation: 2
Longueur - tube support: 3200 mm
Vitesse du vent/rafales max.: (Montage mural, longueur libre max. 3500 mm, Ø8 mm) 232 km/h
Matériau - tube support: PRV / Al
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DICS WB D50.10 4.2M GFK AL V2A
Référence: 105440
ou équivalent

Certificats



Caractéristiques techniques

Longueur totale 4200 mm
Nombre - équerres de fixation 2
Longueur - tube support 3200 mm
Vitesse du vent/rafales max. (Montage mural, longueur libre max. 3500 mm, Ø8 mm) 232 km/h
Matériau - tube support PRV / Al
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 105440 a été ajouté au bloc-notes

Le produit 105440 a été ajouté au panier.

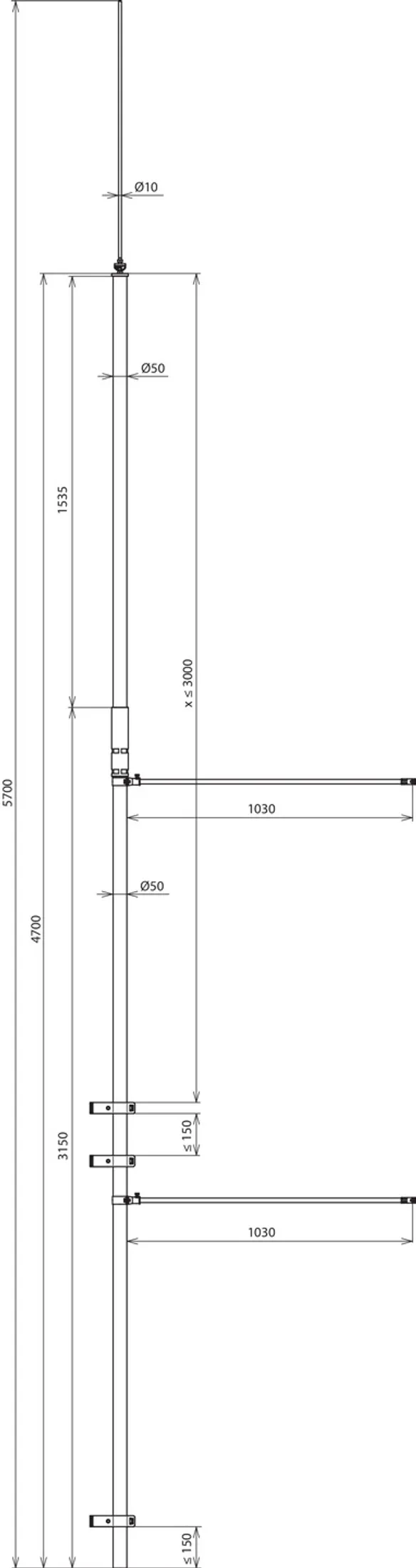

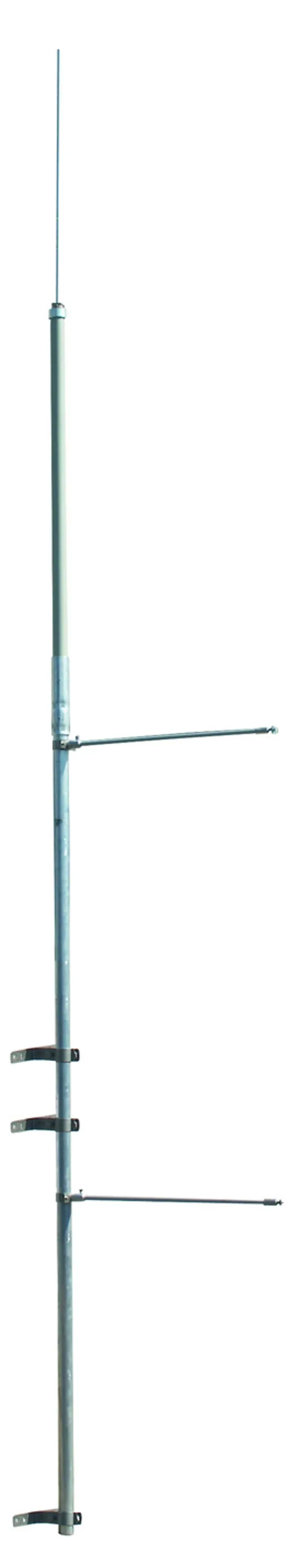

En 1 partie, longueur totale 5700 mm

Composée de :
1x pointe captrice en INOX, l = 1000 mm (réf. 105 071)
1x tube support en PRV/Al, l = 4700 mm (réf. 105 302)
3x équerre de fixation murale en INOX (V2A) (réf. 105 340)
2x support écarteur en PRV/Al, l = 1030 mm (réf. 106 331)

1 Produit

Référence de la pièce 105455 DICS WB D50 10 5700 GFK AL V2A

GTIN 4013364099715, Clients tariffs no (UE): 85389099, Poids brut: 11.45 kg, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations

Kits DEHNiso-Combi, longueur totale 5700 mm PRV/Alu
Kits DEHNiso-Combi
Composants pour dispositifs de capture séparés (isolés)
pour protéger les structures de toit de grandes dimensions par ex. appareils de climatisation,
systèmes de refroidissement par retour, etc.
Pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige isolante en matière plastique à renfort de verre (PRV)
Tube Ø50 mm et tige d’écartement Ø16 mm
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce,
Kits DEHNiso-Combi, dimensionnés
selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
comprenant :
1x pointe de capture Alu, L = 1000 mm (référence 105 071)
1x tube support PRV/Alu, L = 4700 mm (référence 105 301)
3x angles de support mural INOX (V2A) (référence 105 340)
2x espaceurs PRV/Alu, L = 1030 mm (référence 106 331)
Longueur totale: 5700 mm
Nombre - équerres de fixation: 3
Longueur - tube support: 4700 mm
Vitesse du vent/rafales max.: (Montage mural, longueur libre max. 4000 mm, Ø8 mm) 206 km/h
Matériau - tube support: PRV/Al
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DICS WB D50 10 5700 GFK AL V2A
Référence: 105455
ou équivalent

Certificats



Caractéristiques techniques

Longueur totale 5700 mm
Nombre - équerres de fixation 3
Longueur - tube support 4700 mm
Vitesse du vent/rafales max. (Montage mural, longueur libre max. 4000 mm, Ø8 mm) 206 km/h
Matériau - tube support PRV/ Al
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 105455 a été ajouté au bloc-notes

Le produit 105455 a été ajouté au panier.

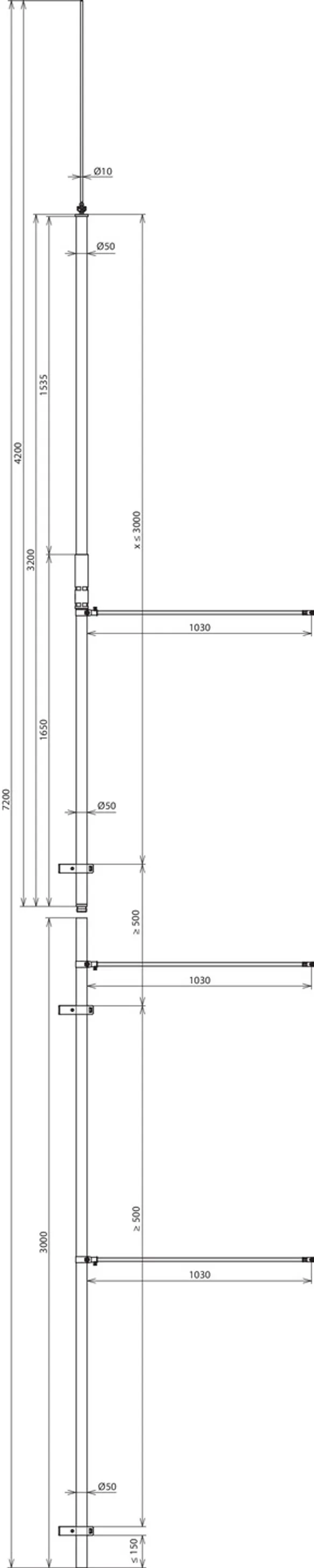

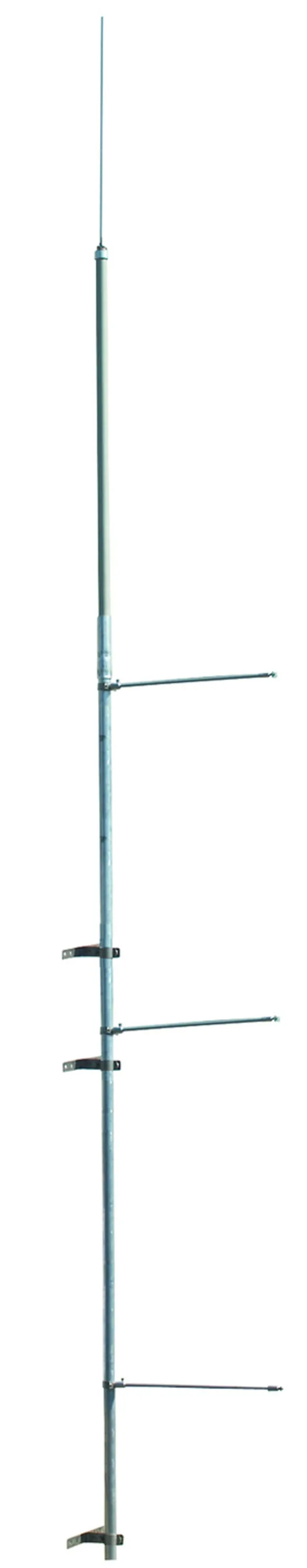

En 2 parties, longueur totale 7200 mm
