EXFS 100 / EXFS 100 KU

  • Pour le raccordement/la mise à la terre indirecte d’éléments d’installation isolés en exploitation normale lors d’un impact de foudre
  • Version conforme à l’équilibrage de potentiel pour la protection contre la foudre selon la norme NF EN 62305 pour les zones à risque d’explosion

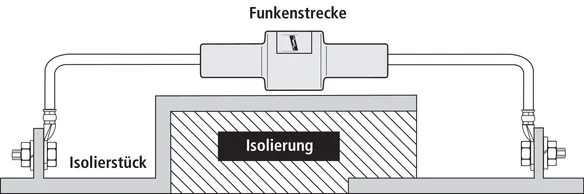

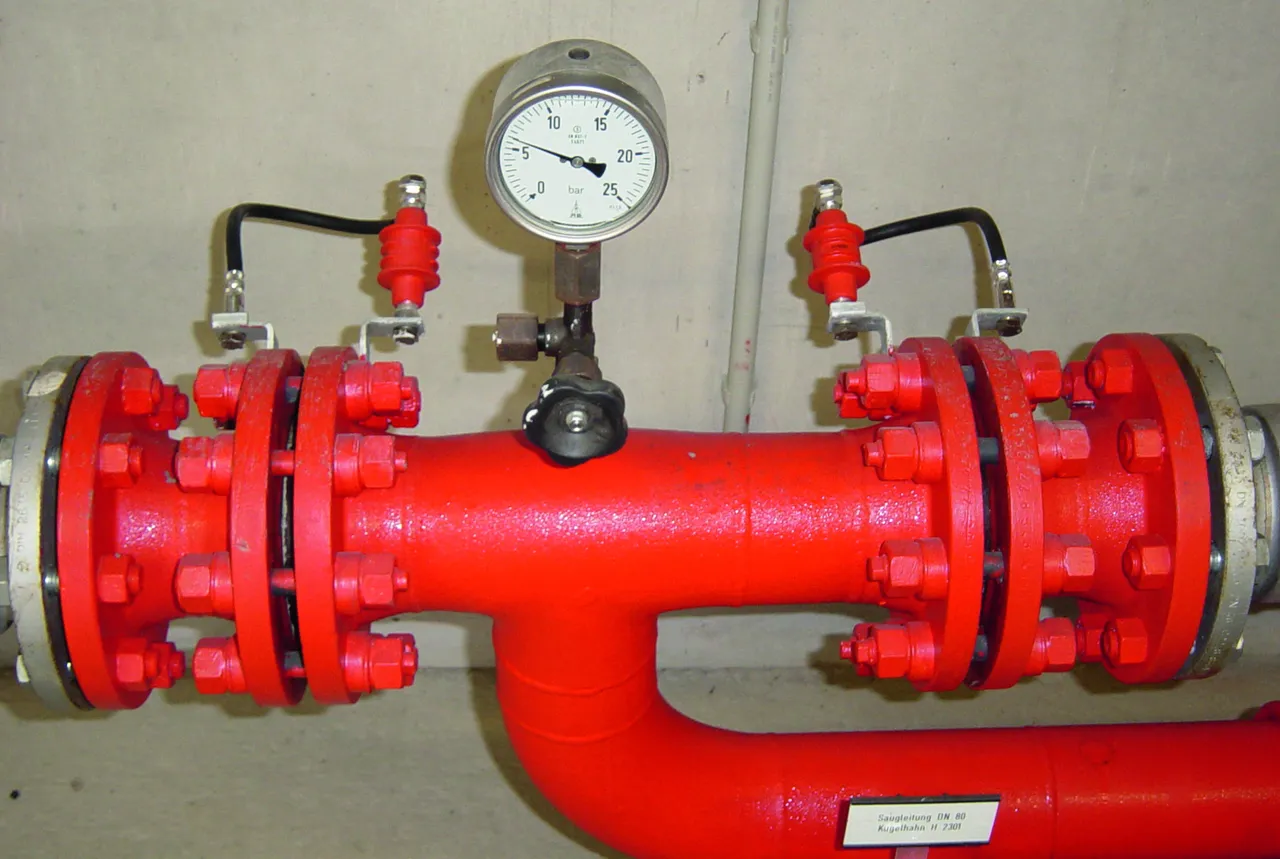

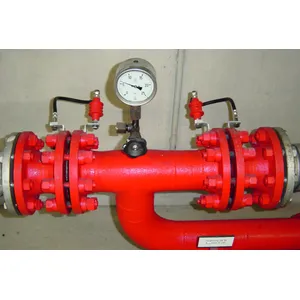

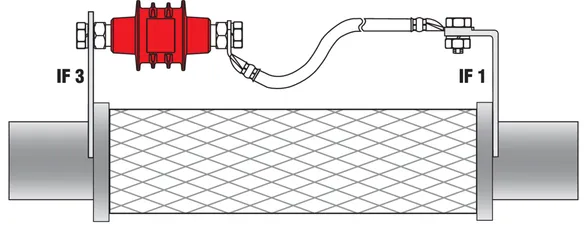

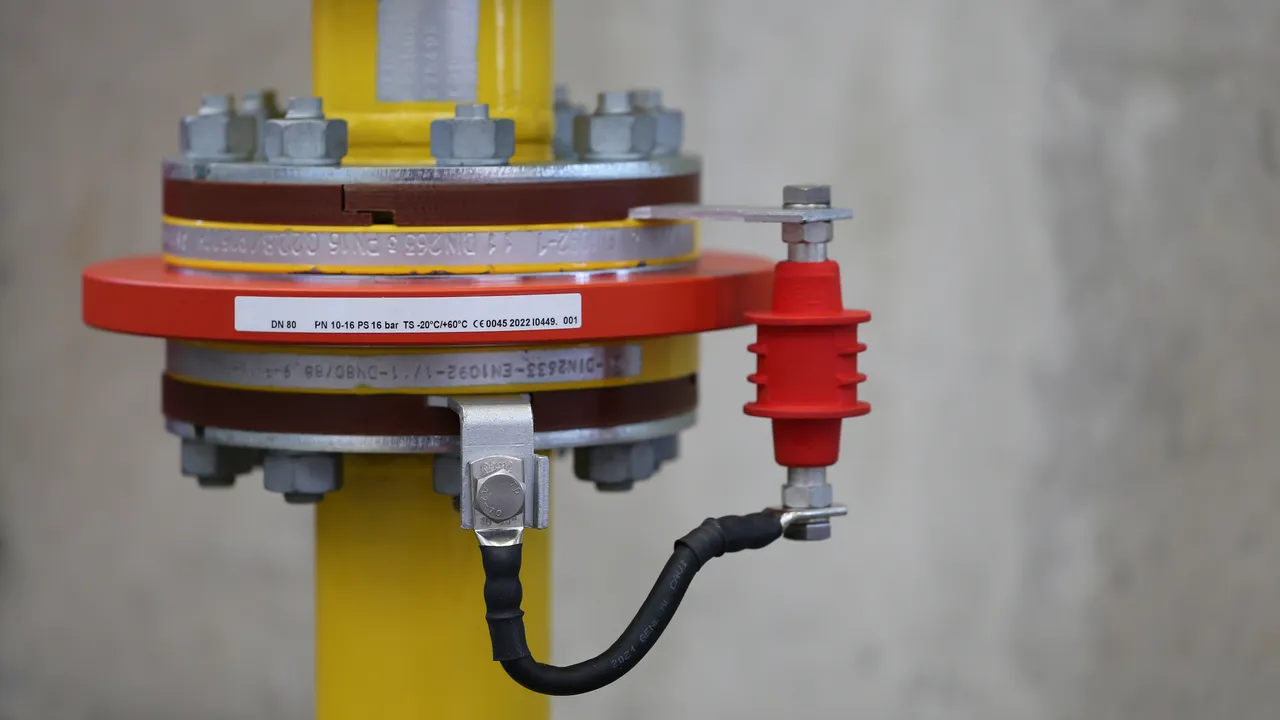

  • Pour le pontage de pièces d’isolement, par exemple : pipelines protégés cathodiquement contre la corrosion
  • Pour une application fiable dans des zones à risque d’explosion 1 (gaz) ou 21 (poussières)
  • Tension d’amorçage particulièrement basse
  • Tenue particulièrement élevée au courant alternatif
  • Certifié ATEX directive 2014/34/EU, CEIEx, UL et Inmetro

Détails

lorem ipsum
lorem ipsum
lorem ipsum

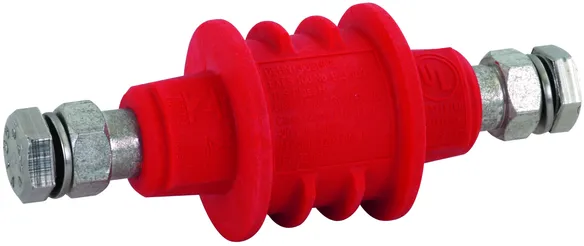

EXFS 100

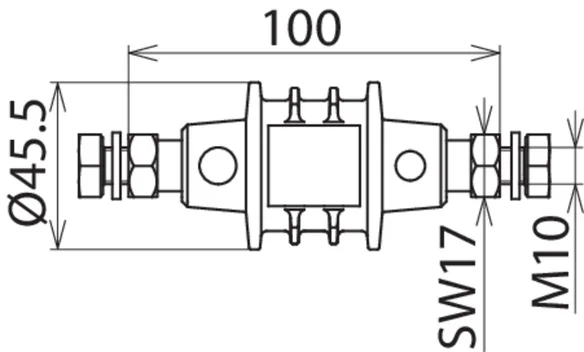

Eclateur d'isolement pour zones à risque d’explosion avec enveloppe en matière plastique et raccordement fileté M10.

1 Produit

Référence de la pièce 923100 EXFS 100

GTIN 4013364108325, Clients tariffs no (UE): 85369010, Poids brut: 308.80 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

EXFS 100 éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 100kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 1,25 kV
Tension d'amorçage à 50 Hz : <= 0,5 kV
Tension nominal à 50 Hz : <= 250 V
IP67

produit : DEHN
Type: EXFS 100
Référence: 923100
ou équivalent

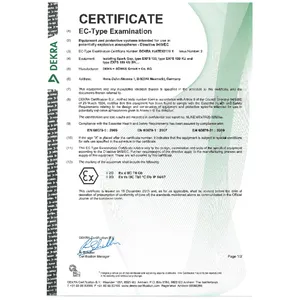

Certificats



Caractéristiques techniques

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3 oui
Courant de choc foudre (10/350 µs) (Iimp ) 100 kA
Classe de tenue au courant de foudre H
Tension assignée de choc d'amorçage (Ur imp ) ≤ 1,25 kV
Indice de protection IP 67
Certifications UL, Inmetro

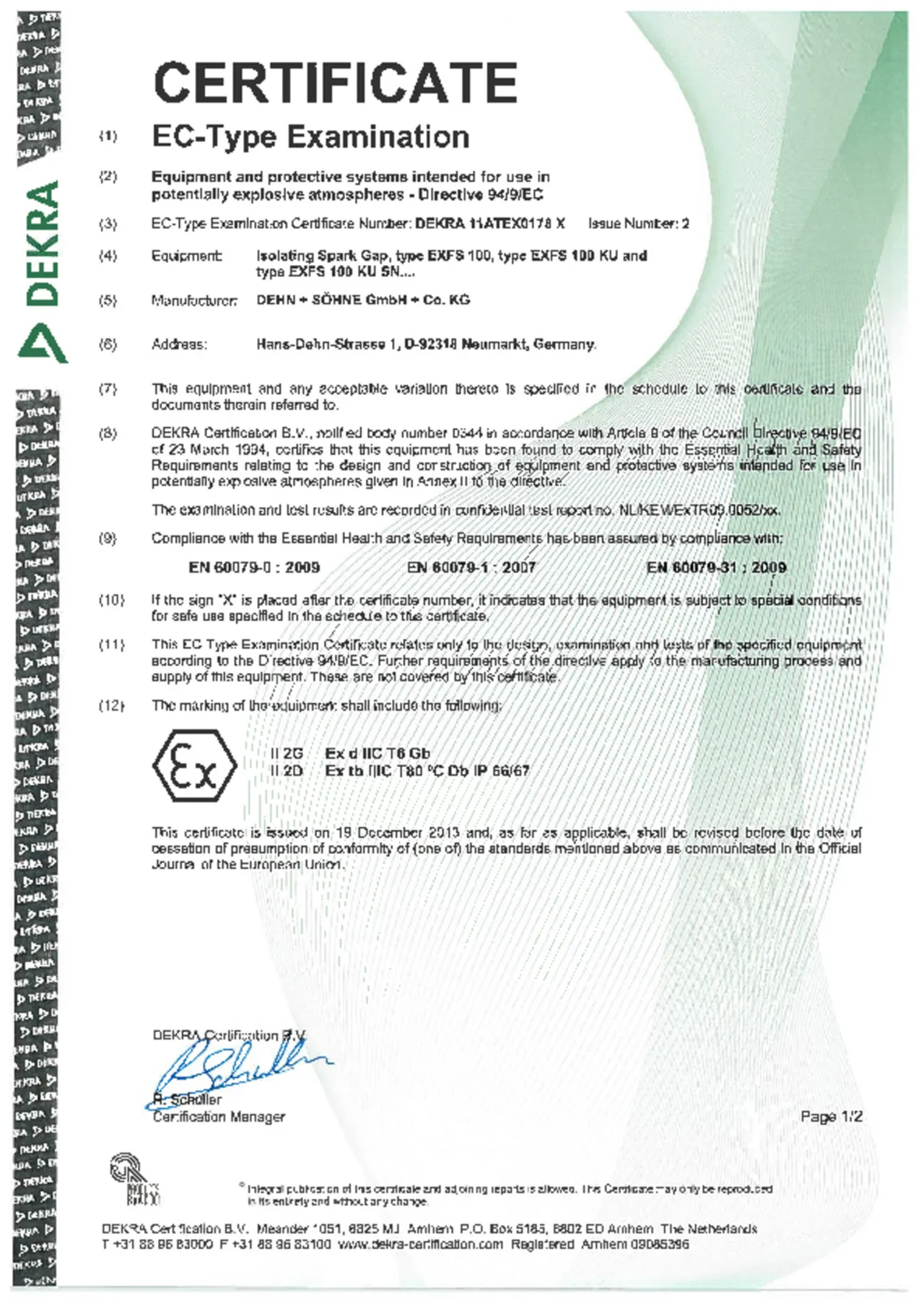

Certifications ATEX DEKRA 11ATEX0178 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz II 2 G Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières II 2 D Ex tb IIIC T80 °C Db IP 66/67

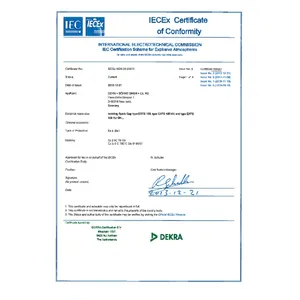

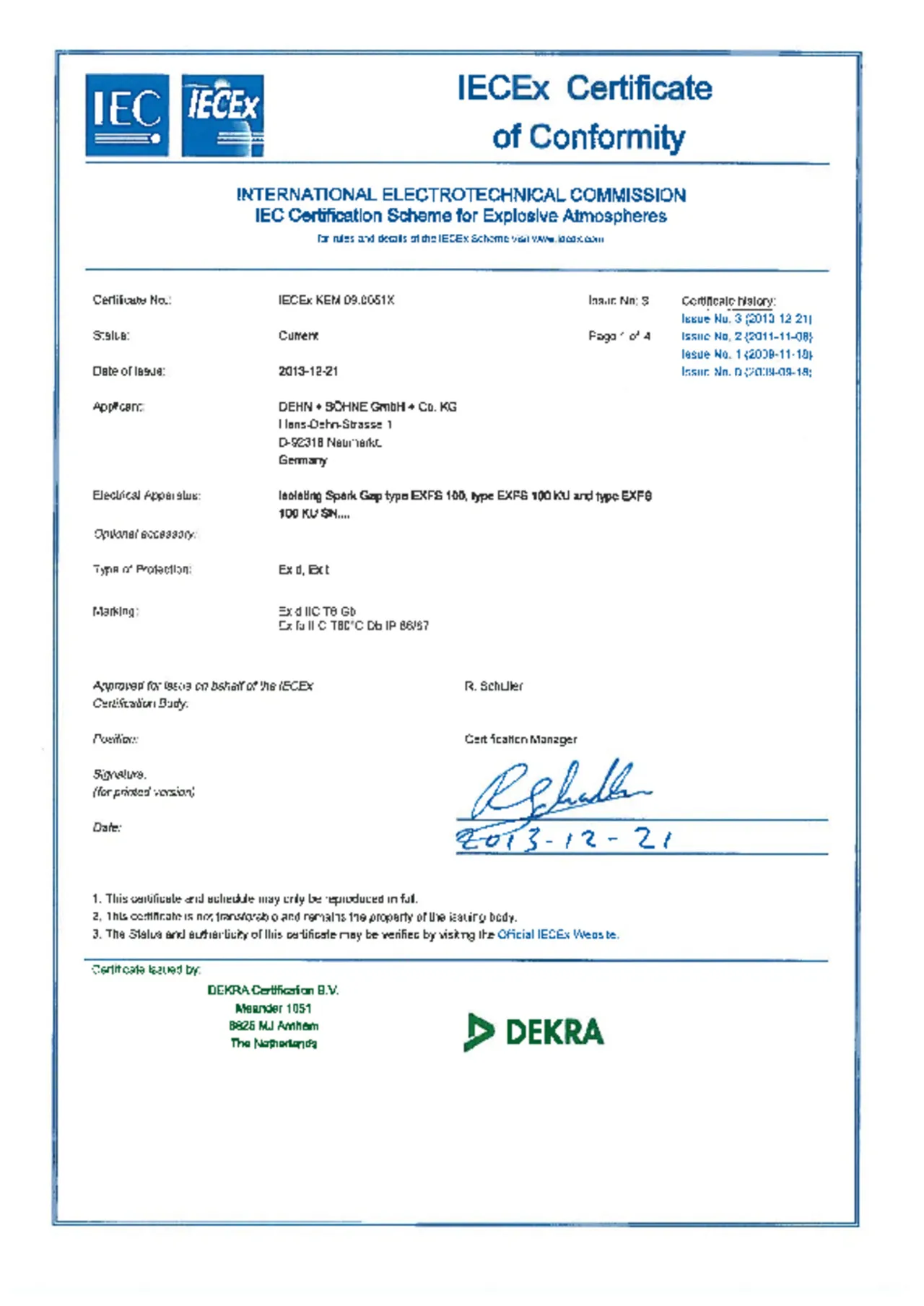

Certifications CEIEx CEIEx KEM 09.0051X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières Ex tb IIIC T80° C Db IP 66/67
Certifications Inmetro TÜV 17.0698 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières Ex tb IIIC T80 °C Db IP 66/67

Le produit 923100 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 923100 a été ajouté au panier.

Aller à la boutique en ligne

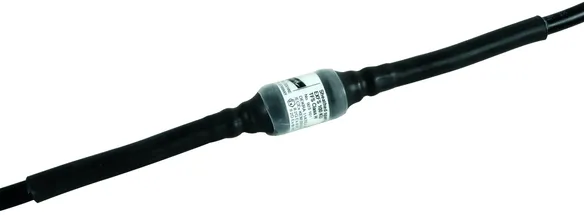

EXFS 100 KU

Éclateur de ligne Ex avec câbles de raccordement pour le montage en aérien ou en souterrain ; entouré d'une couche étanche ; peut être raccourci pour réaliser de longueurs des câbles courtes.

1 Produit

Référence de la pièce 923101 EXFS 100 KU

GTIN 4013364108332, Clients tariffs no (UE): 85369095, Poids brut: 2.14 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Éclateur d’isolement Ex EXFS 100 KU
Éclateur d’isolement Ex EXFS 100 KU selon
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
pour l’équilibrage de potentiel de foudre (Protection de l’isolation)
selon DIN VDE 0185-305-3,
spécialement conçu pour les zones à risque d’explosion
jusqu’à la zone 1 ou 21, avec raccordement pour les
installations en surface ou sous terre
Certifié IECEx / ATEX (2014/34/UE)
Sigle Ex selon
IEC / EN 60079: Gaz II 2G Ex d IIC T6
IEC / EN 61241: Poussières II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 100 kA
Classe de tenue au courant de foudre selon IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: H
Courant nominal de décharge (8/20) : 100 kA
Tension assignée de tenue aux chocs : <= 1,25 kV
Tension alternative d’amorçage (50 Hz) : <= 0,5 kV
Tension alternative permanente assignée (50 Hz) : <= 250 V
Courant assigné de décharge (50 Hz) :
500 A / 0,2 s (Tu <= 45°C)
Indice de protection : IP67
Plastique étanche, surmoulé
Câble : des deux côtés NYY-J 1 x 25 mm2, env. 2 m de long

produit : DEHN
Type: EXFS 100 KU
Référence: 923101
ou équivalent

Certificats



Caractéristiques techniques

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3 oui
Courant de choc foudre (10/350 µs) (Iimp ) 100 kA
Classe de tenue au courant de foudre H
Tension assignée de choc d'amorçage (Ur imp ) ≤ 1,25 kV
Indice de protection IP 67
Certifications ATEX DEKRA 11ATEX0178 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz II 2 G Ex d IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certifications CEIEx CEIEx KEM 09.0051X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz Ex d IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières Ex tb IIIC T80°C Db IP 66/67
Certifications Inmetro TÜV 17.0698 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières Ex tb IIIC T80 °C Db IP 66/67

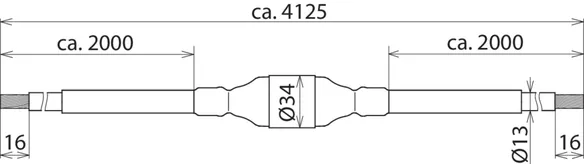

Longueur de câble 2x env. 2000 mm
