Supports pour pointes de capture D40 et DEHNcon-H

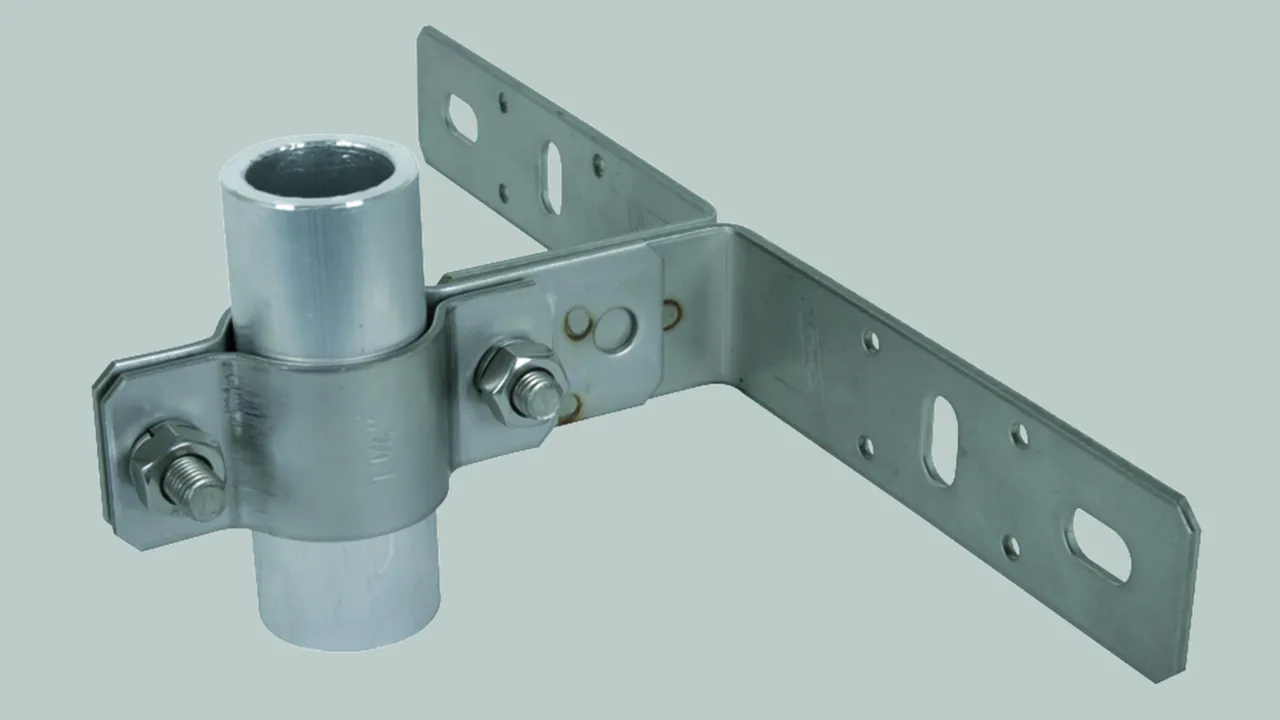

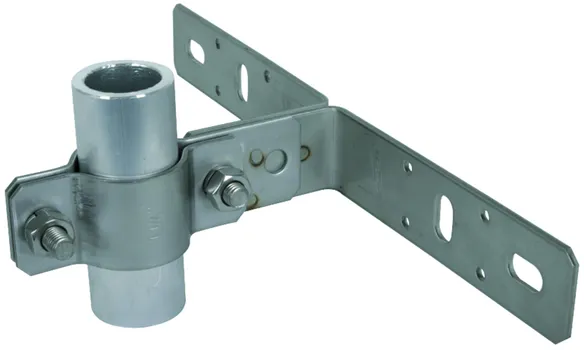

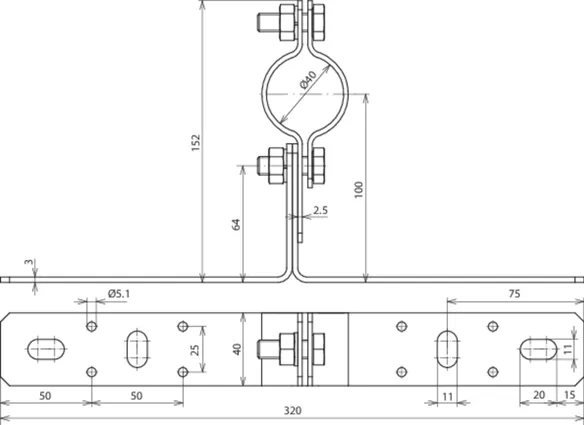

Support de fixation murale pour montage horizontal

1 Produit

Référence de la pièce 105140 WB D40 WA V2A

GTIN 4013364112650, Clients tariffs no (UE): 85389099, Poids brut: 653.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations


Matériau: INOX
Fixation: [8x] Ø5,1 / [4x] 11 x 20 mm
Distance au mur: 80 mm
Plage de serrage - pointe de capture: 40 mm

produit : DEHN
Type: WB D40 WA V2A
Référence: 105140
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Fixation [8x] Ø5,1 / [4x] 11 x 20 mm
Distance au mur 80 mm
Plage de serrage - pointe de capture 40 mm

Le produit 105140 a été ajouté au bloc-notes

Le produit 105140 a été ajouté au panier.

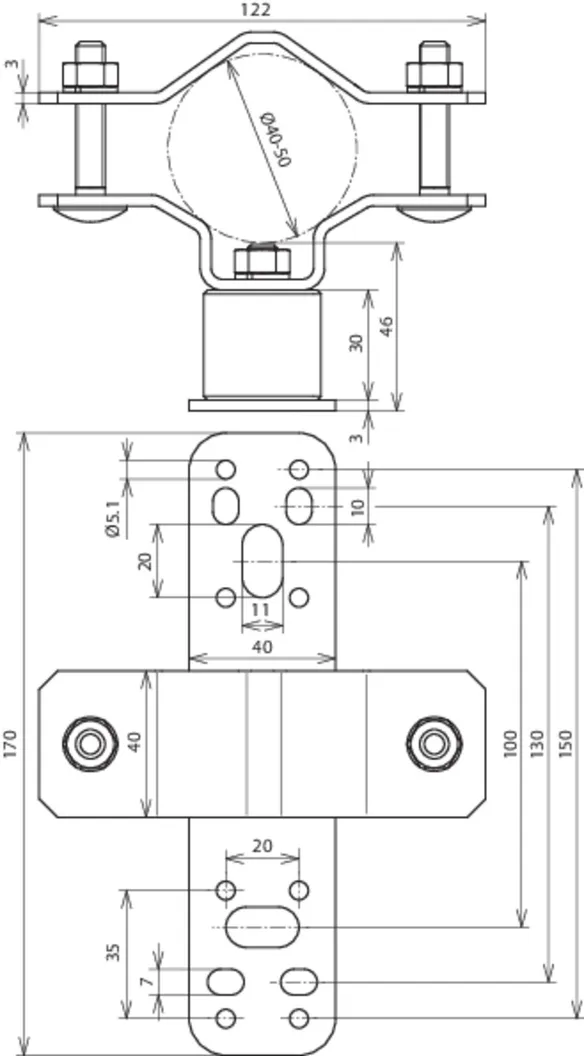

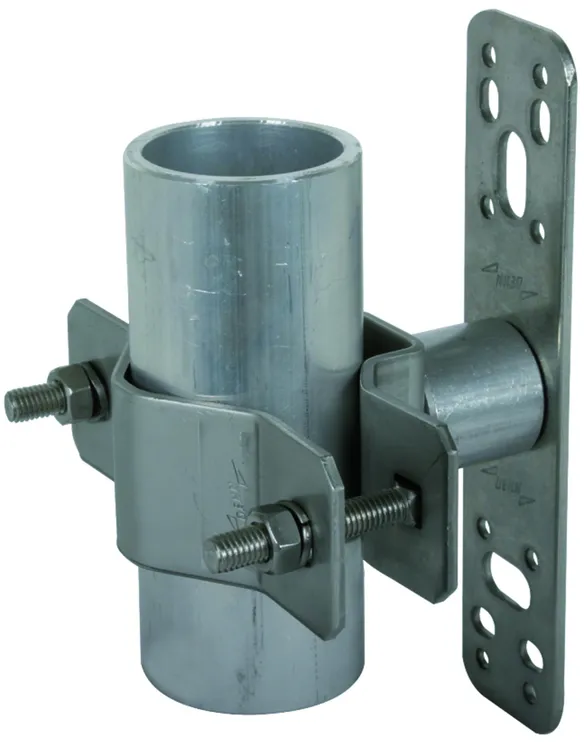

Support de fixation murale pour montage vertical

2 Produits

Référence de la pièce 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Clients tariffs no (UE): 85389099, Poids brut: 514.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations


Matériau: INOX
Fixation: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur: 46 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 SE WA46 V2A
Référence: 105342
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Fixation [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur 46 mm
Plage de serrage - pointe de capture 40-50 mm

Le produit 105342 a été ajouté au bloc-notes

Le produit 105342 a été ajouté au panier.

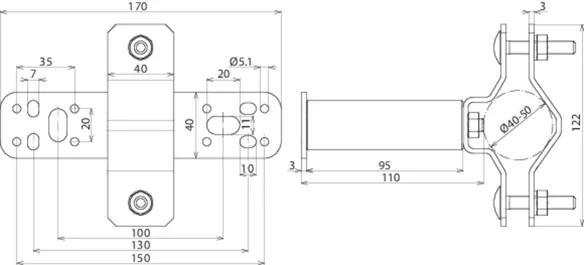

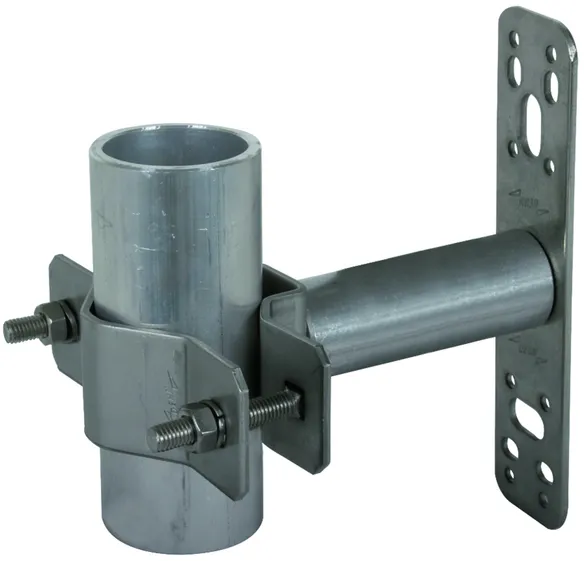

Référence de la pièce 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Clients tariffs no (UE): 85389099, Poids brut: 540.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations

Support de fixation murale pour pointe de capture D40 et DEHNcon-H INOX montage vertical
Support de fixation murale pour pointe de capture D40 et DEHNcon-H
pour la fixation des pointes de capture D40
ou les tubes de support sur la structure à protéger ou sur le mur
Matériau: INOX
Fixation: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur: 110 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 SE WA110 V2A
Référence: 105348
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Fixation [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur 110 mm
Plage de serrage - pointe de capture 40-50 mm

Le produit 105348 a été ajouté au bloc-notes

Le produit 105348 a été ajouté au panier.

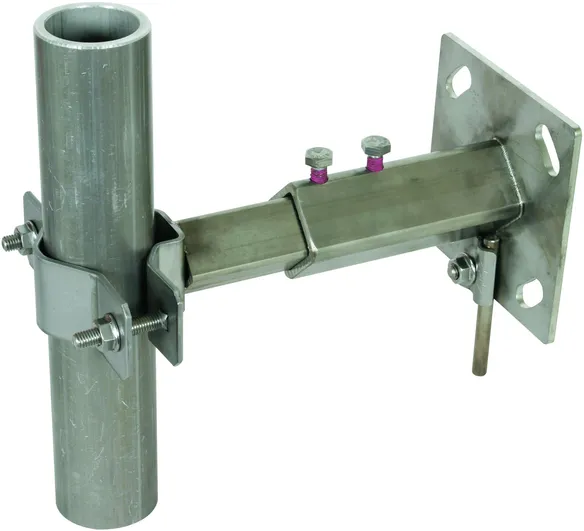

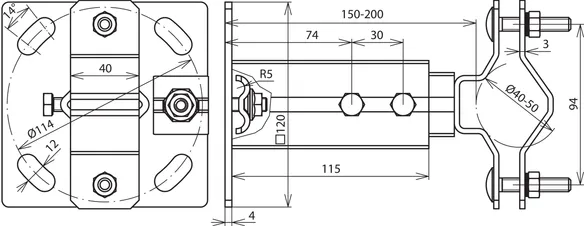

Support de fixation murale avec plage de réglage de 150 à 200 mm

Pour la fixation de tubes supports ou pointes de capture D40 / D50 avec attache double pour le raccordement de 2 conducteurs rd 8-10 mm.

1 Produit

Référence de la pièce 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Clients tariffs no (UE): 85389099, Poids brut: 1.52 kg, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations


Matériau: INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 150-200 mm
Plage de serrage rd: 8-10 mm
Plage de serrage - pointe de capture: 40-50 mm
Normes: NF EN 62561-1

produit : DEHN
Type: WB D40.50 V150.200 V2A
Référence: 105344
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Fixation [4x] 12 x 26 mm
Distance au mur 150-200 mm
Plage de serrage rd 8-10 mm
Plage de serrage - pointe de capture 40-50 mm
Normes NF EN 62561-1

Le produit 105344 a été ajouté au bloc-notes

Le produit 105344 a été ajouté au panier.


Equerre de fixation murale avec plage de réglage de 230 à 1300 mm

3 Produits

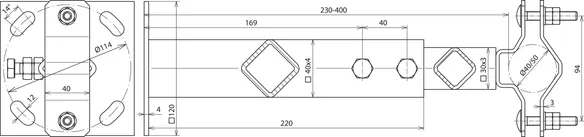

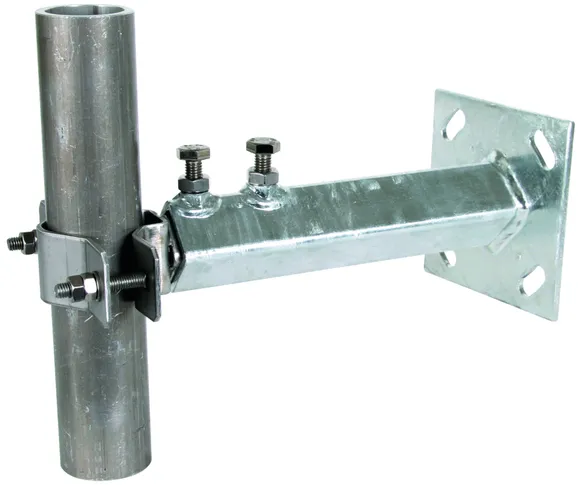

Référence de la pièce 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Clients tariffs no (UE): 85389099, Poids brut: 2.42 kg, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations

Equerre de fixation pour pointe de capture D40 et DEHNcon-H avec plage de réglage
Equerre de fixation pour pointe de capture D40 et DEHNcon-H
pour la fixation des pointe de capture D40
ou les tubes de support sur la structure à protéger ou sur le mur
Plage de réglage 240-400 mm
Matériau: St/tZn / INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 230-400 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 V230.400 STTZN V2A
Référence: 105347
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn / INOX
Fixation [4x] 12 x 26 mm
Distance au mur 230-400 mm
Plage de serrage - pointe de capture 40-50 mm

Le produit 105347 a été ajouté au bloc-notes

Le produit 105347 a été ajouté au panier.

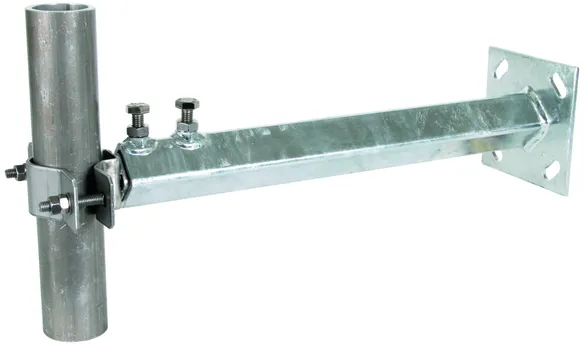

Référence de la pièce 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Clients tariffs no (UE): 85389099, Poids brut: 3.60 kg, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations


Matériau: St/tZn / INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 400-700 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 V400.700 STTZN V2A
Référence: 105343
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn / INOX
Fixation [4x] 12 x 26 mm
Distance au mur 400-700 mm
Plage de serrage - pointe de capture 40-50 mm

Le produit 105343 a été ajouté au bloc-notes

Le produit 105343 a été ajouté au panier.

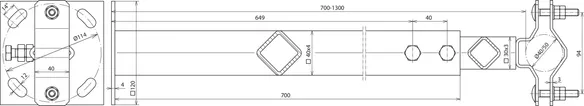

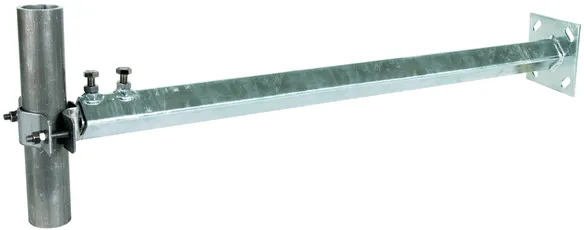

Référence de la pièce 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Clients tariffs no (UE): 85389099, Poids brut: 5.80 kg, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations

Equerre de fixation pour pointe de capture D40 et DEHNcon-H avec plage de réglage
Equerre de fixation pour pointe de capture D40 et DEHNcon-H
pour la fixation des pointe de capture D40
ou les tubes de support sur la structure à protéger ou sur le mur
Plage de réglage 700-1300 mm
Matériau: St/tZn / INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 700-1300 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 V700.1300 STTZN V2A
Référence: 105349
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn / INOX
Fixation [4x] 12 x 26 mm
Distance au mur 700-1300 mm
Plage de serrage - pointe de capture 40-50 mm

Le produit 105349 a été ajouté au bloc-notes

Le produit 105349 a été ajouté au panier.

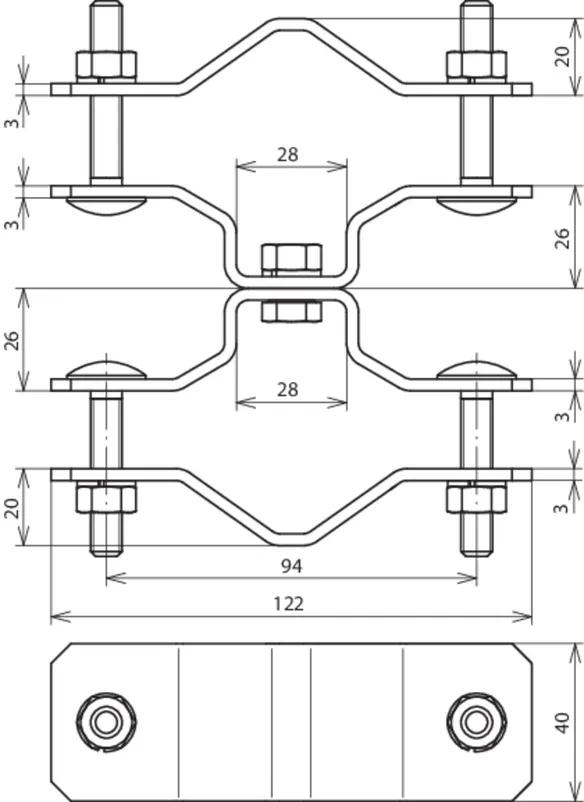

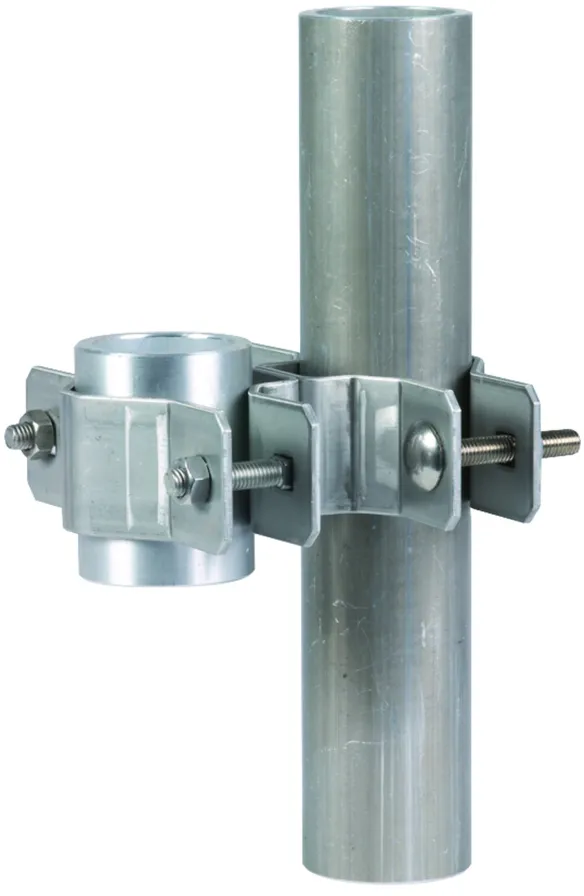

Fixation sur garde-corps

1 Produit

Référence de la pièce 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Clients tariffs no (UE): 85389099, Poids brut: 637.00 g, Prix unitaire: 5.00 pièce(s)


Images

Plus d'informations


Matériau: INOX
Plage de serrage - Ø tube : 48-60 mm (1 1/2 -2")
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: BS D40.50 D48.60 V2A
Référence: 105354
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Plage de serrage - Ø tube 48-60 mm (1 1/2 -2")
Plage de serrage - pointe de capture 40-50 mm

Le produit 105354 a été ajouté au bloc-notes

Le produit 105354 a été ajouté au panier.

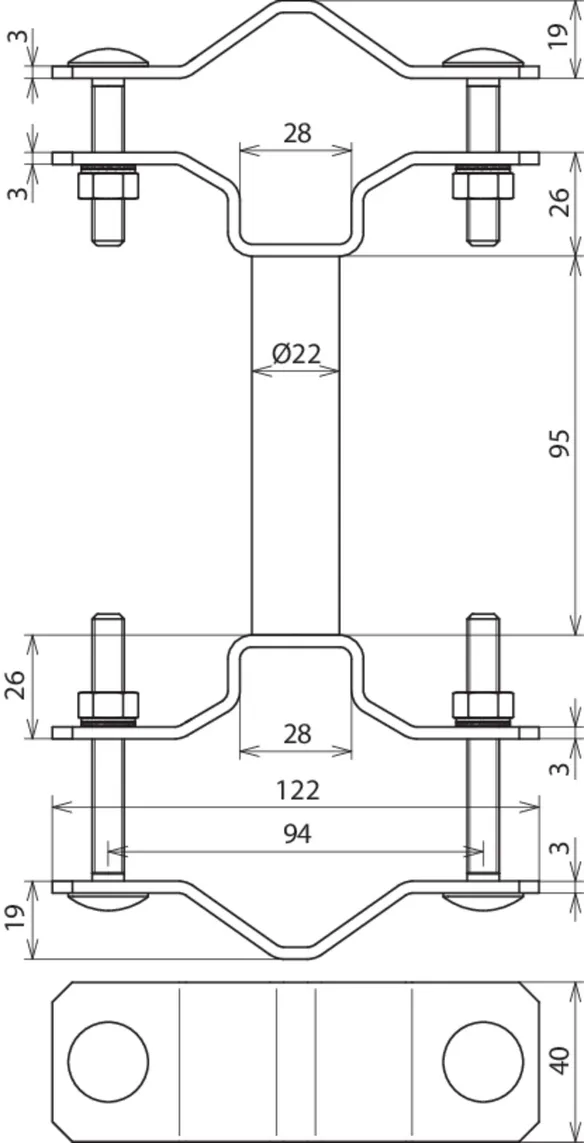

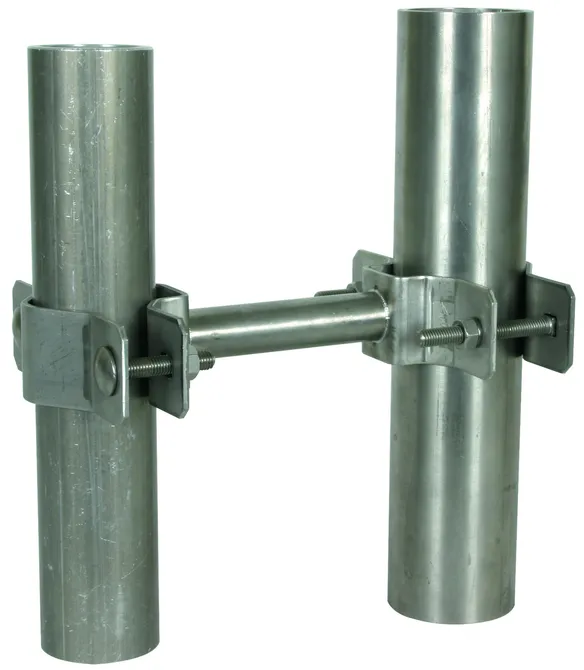

Fixation de garde-corps avec entretoise

Avec une longueur d’entretoise de 95 mm, pour compenser la fixation des antennes.

1 Produit

Référence de la pièce 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Clients tariffs no (UE): 85389099, Poids brut: 600.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations

Fixation de garde-corps pour la fixation des tubes de support
Fixations de garde-corps pour la fixation des tubes de support
ou les tirants D40 sur les éléments de construction
par exemple, tubes de garde-corps
Matériau: INOX
Plage de serrage - Ø tube : 45-65 mm (11/2-2'')
Plage de serrage - pointe de capture: 40-50 mm
Normes: NF EN 62561-1

produit : DEHN
Type: BSC D40 DS95 D45.65 V2A
Référence: 105162
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Plage de serrage - Ø tube 45-65 mm (11/2-2'')
Plage de serrage - pointe de capture 40-50 mm
Longueur - pièce d'écartement 95 mm
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Le produit 105162 a été ajouté au bloc-notes

Le produit 105162 a été ajouté au panier.

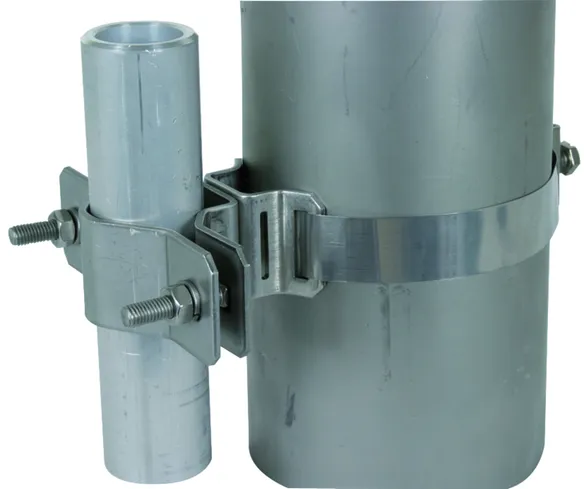

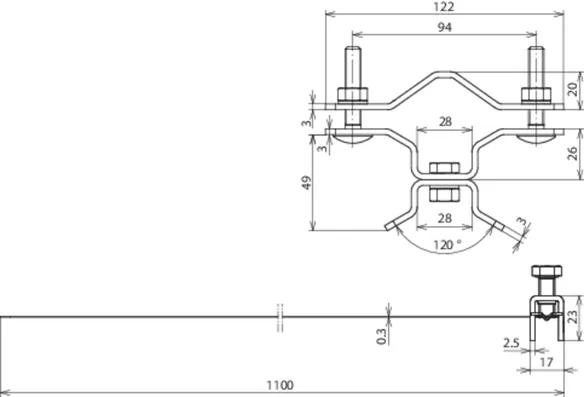

Bride de fixation avec bande de serrage

Lors de l'utilisation de deux brides de fixation, la résistance mécanique ainsi que la tenue au courant de foudre de 100 kA (10/350 µs) sont assurées.

1 Produit

Référence de la pièce 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Clients tariffs no (UE): 85389099, Poids brut: 506.20 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations


Matériau: INOX
Plage de serrage - Ø tube : 50-300 mm
Plage de serrage - pointe de capture: 40-50 mm
Dimensions - bande: 25 x 0,3 mm
Normes: NF EN 62561-1

produit : DEHN
Type: BSC D40.50 SB50.300 V2A
Référence: 105160
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Plage de serrage - Ø tube 50-300 mm
Plage de serrage - pointe de capture 40-50 mm
Dimensions - bande (l x p) 25 x 0,3 mm
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Le produit 105160 a été ajouté au bloc-notes

Le produit 105160 a été ajouté au panier.

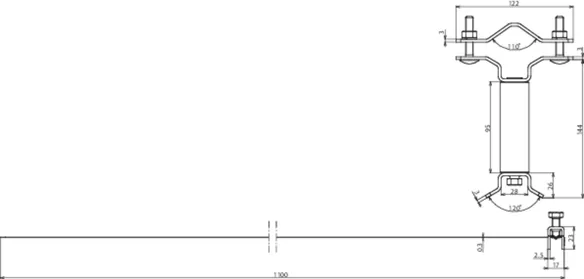

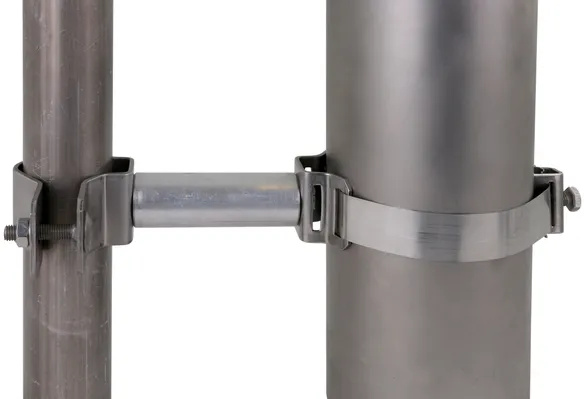

Collier de fixation avec bande de serrage et entretoise

Avec une longue pièce d'écartement supplémentaire pour égaliser la distance entre le mât et l'antenne.

1 Produit

Référence de la pièce 105163 BS D40.50 DS95 SB50.300 V2A

GTIN 4013364248281, Clients tariffs no (UE): 85389099, Poids brut: 601.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d'informations

Collier de fixation avec bande de serrage avec entretoise longue INOX
Collier de fixation avec bande de serrage pour la fixation des tubes de support
sur des éléments de construction
par exemple, mâts d'antenne
avec entretoise supplémentaire 95 mm,
équilibre sur le mât
Matériau: INOX
Plage de serrage - Ø tube : 50-300 mm
Plage de serrage - pointe de capture: 40-50 mm
Dimensions - bande: 25 x 3,0 mm

produit : DEHN
Type: BS D40.50 DS95 SB50.300 V2A
Référence: 105163
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Plage de serrage - Ø tube 50-300 mm
Plage de serrage - pointe de capture 40-50 mm
Dimensions - bande (l x p) 25 x 3,0 mm
Longueur - pièce d'écartement 95 mm

Le produit 105163 a été ajouté au bloc-notes

Le produit 105163 a été ajouté au panier.
