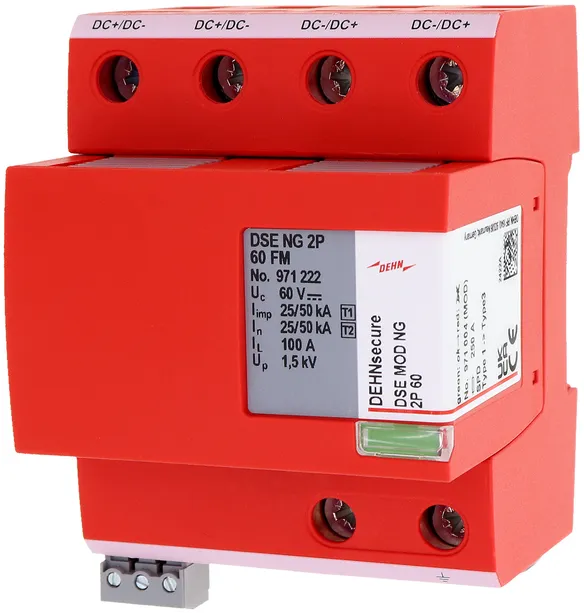

DEHNsecure

Parafoudre coordonné à éclateurs à air, comprenant une embase et un module de protection débrochable
Technologie d'éclateurs à air spécialement adapté aux applications DC
Capacité d'écoulement élevée de 25 kA (10/350 µs)
Directement coordonné avec les parafoudres DEHNguard SE DC ...
Bas niveau de protection
Indication optique de fonctionnement/de défaut grâce à un voyant mécanique vert/rouge
Remplacement simple et sans outillage des modules de protection grâce au système de verrouillage avec touche de déverrouillage

DEHNsecure M 1 ...

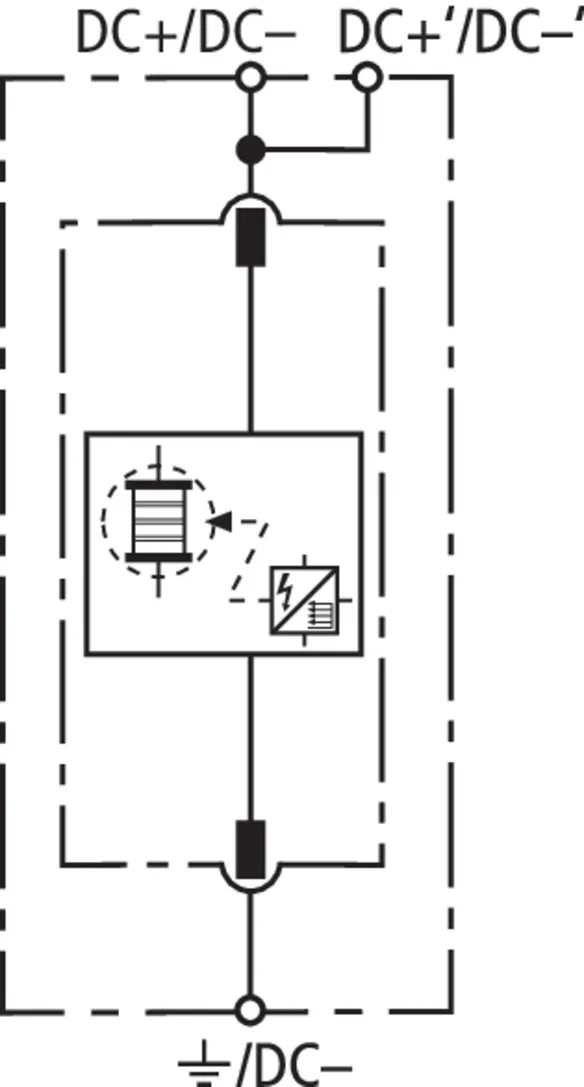

Parafoudre coordonné unipolaire modulaire pour application DC.

3 Produits

Référence de la pièce 971121 DSE M 1 60

GTIN 4013364138582, Clients tariffs no (UE): 85363090, Poids brut: 300.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DSE M 1 60
Référence: 971121
ou équivalent

Certificats

Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 1,5 kV
Directement coordonné avec DEHNguard	DG SE DC 60 (référence 972 110)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

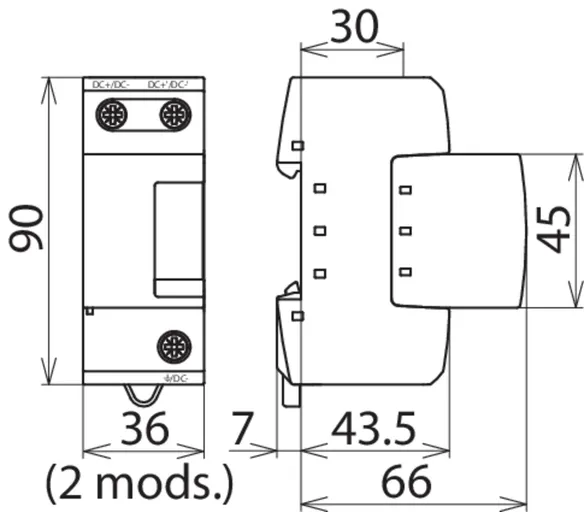

Encombrement	2 modules, DIN 43880
Certifications	UL
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Le produit 971121 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971121 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 971120 DSE M 1 220

GTIN 4013364133631, Clients tariffs no (UE): 85363090, Poids brut: 268.20 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DSE M 1 220
Référence: 971120
ou équivalent

Certificats

Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 242 (référence 972 120)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Le produit 971120 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971120 a été ajouté au panier.

Aller à la boutique en ligne

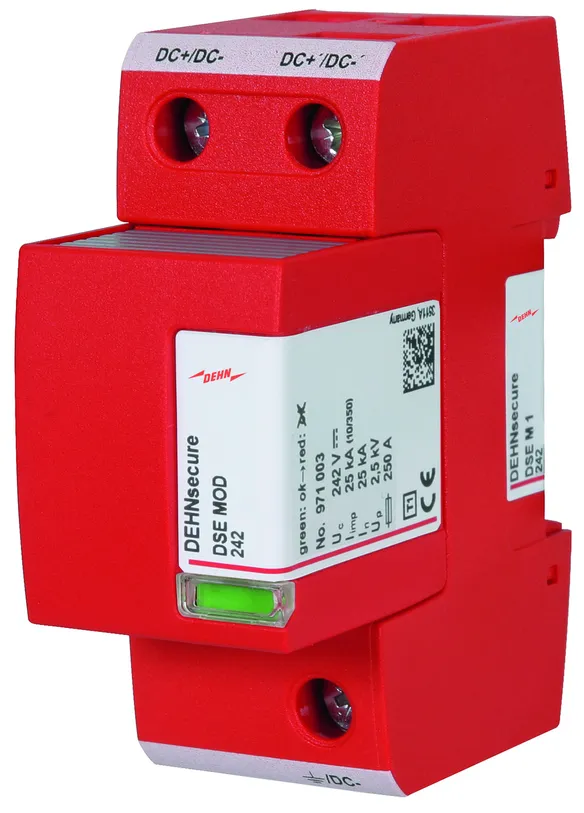

Référence de la pièce 971122 DSE M 1 242

GTIN 4013364144477, Clients tariffs no (UE): 85363090, Poids brut: 273.70 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DSE M 1 242
Référence: 971122
ou équivalent

Certificats

Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Tension d’utilisation permanente max AC (U_C )	255 V

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 242 (référence 972 120)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	oui
– Tension d’utilisation permanente max AC (U_C )	255 V

Le produit 971122 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971122 a été ajouté au panier.

Aller à la boutique en ligne

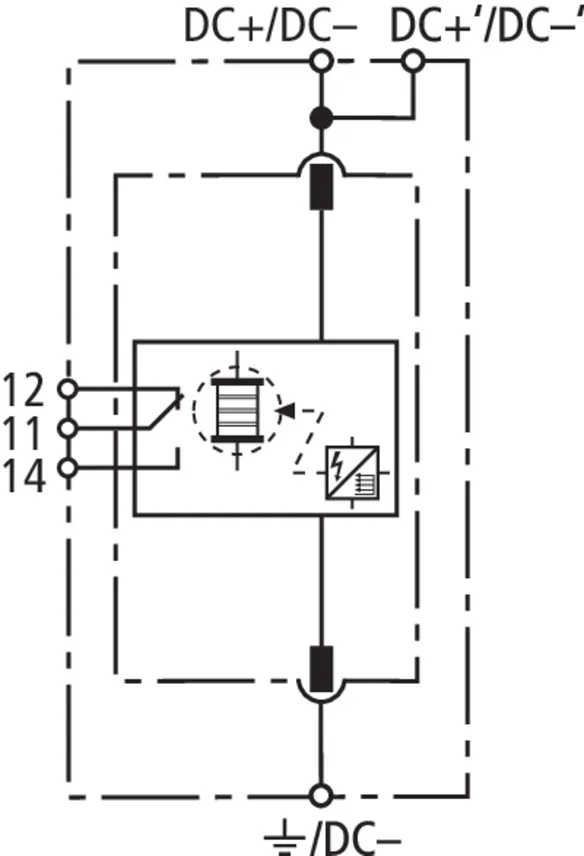

DEHNsecure M 1 ... FM

Parafoudre coordonné unipolaire modulaire pour application DC ; avec contact de télésignalisation pour système de surveillance (contact sec inverseur).

3 Produits

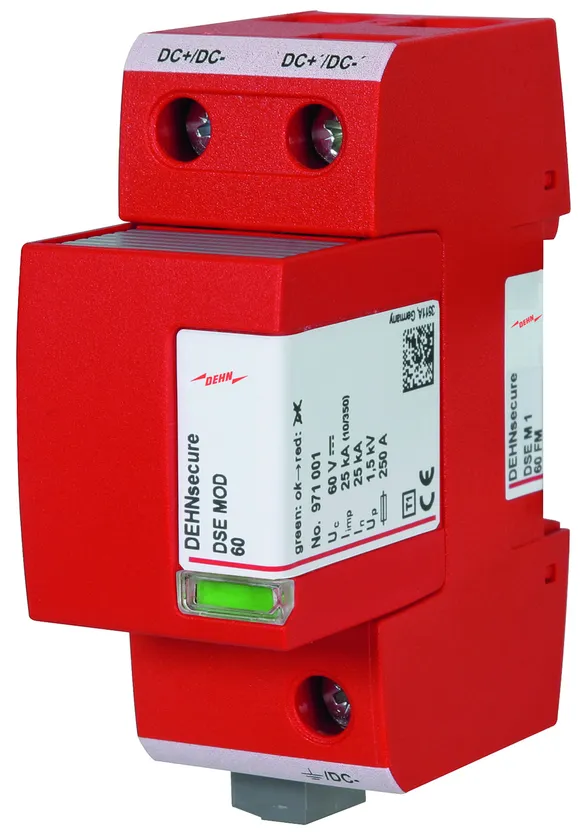

Référence de la pièce 971126 DSE M 1 60 FM

GTIN 4013364138599, Clients tariffs no (UE): 85363090, Poids brut: 304.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DSE M 1 60 FM
Référence: 971126
ou équivalent

Certificats

Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Directement coordonné avec DEHNguard	DG SE DC 60 FM (référence 972 115)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Le produit 971126 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971126 a été ajouté au panier.

Aller à la boutique en ligne

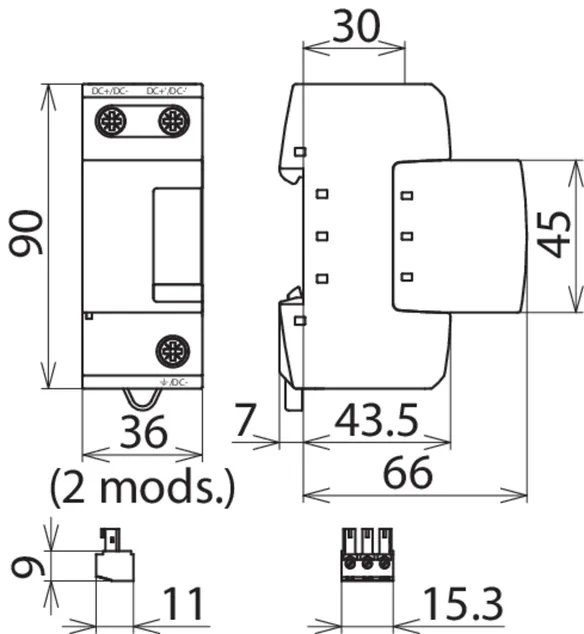

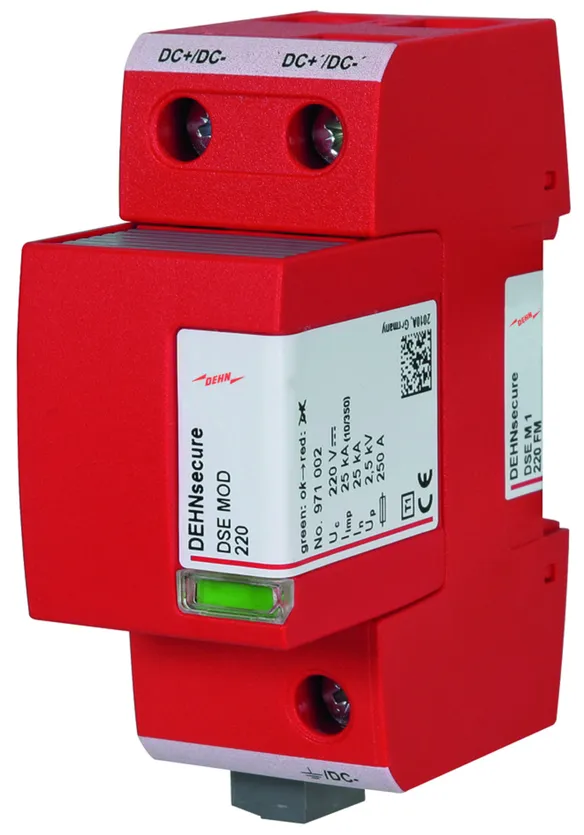

Référence de la pièce 971125 DSE M 1 220 FM

GTIN 4013364133648, Clients tariffs no (UE): 85363090, Poids brut: 241.90 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DSE M 1 220 FM
Référence: 971125
ou équivalent

Certificats

Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	220 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 500 FM (référence 972 135)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	non

Le produit 971125 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971125 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 971127 DSE M 1 242 FM

GTIN 4013364144484, Clients tariffs no (UE): 85363090, Poids brut: 269.50 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DSE M 1 242 FM
Référence: 971127
ou équivalent

Certificats

Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Tension d’utilisation permanente max AC (U_C )	255 V

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	242 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Coordonné avec DEHNguard (longueur du câble ≥ 1 m)	DG SE DC 500 FM (référence 972 135)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (DC+/DC-, DC+'/DC-',9/DC-) (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-,9/DC-) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+'/DC-') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des éclairages de sécurité
– Fonctionnement possible sous tension DC et AC	oui
– Tension d’utilisation permanente max AC (U_C )	255 V

Le produit 971127 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971127 a été ajouté au panier.

Aller à la boutique en ligne

DEHNsecure M 2P ... (FM)

Parafoudre coordonné bipolaire modulaire pour application DC jusqu' à 60 V (mode de connexion 1 + 1) ; type FM avec contact sec de télésignalisation.

2 Produits

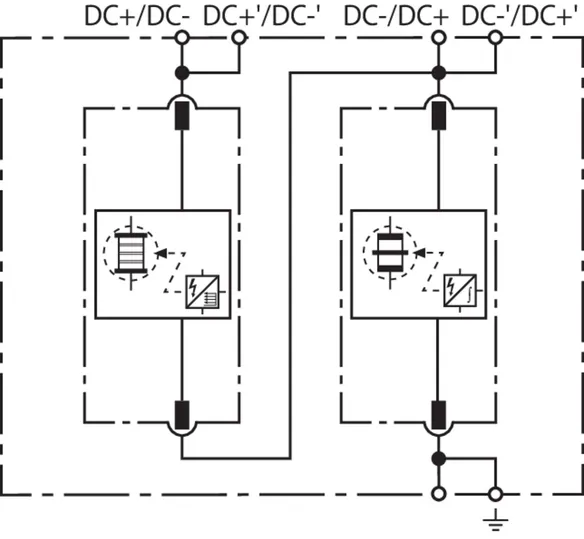

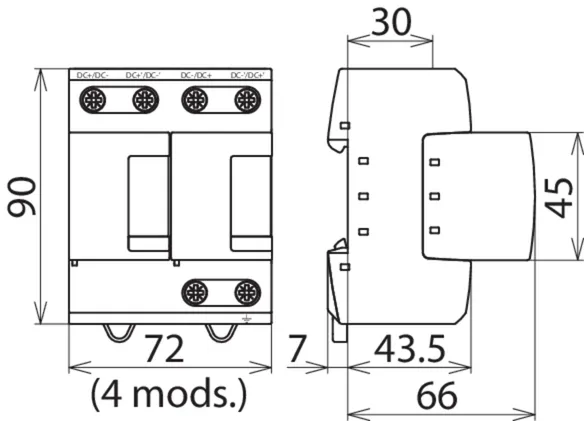

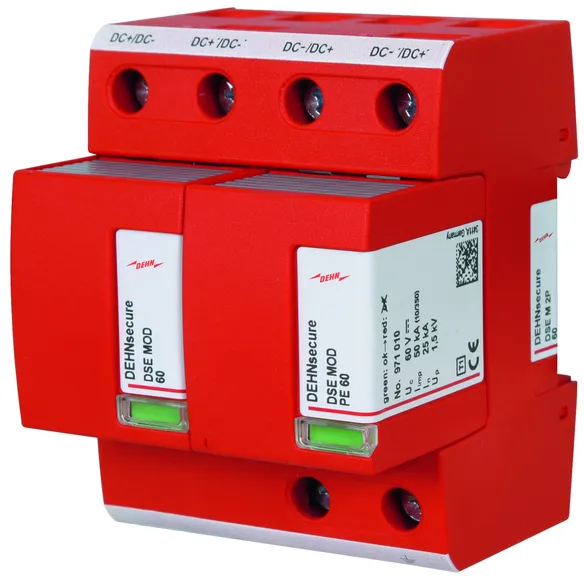

Référence de la pièce 971221 DSE M 2P 60

GTIN 4013364138612, Clients tariffs no (UE): 85363090, Poids brut: 638.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DSE M 2P 60
Référence: 971221
ou équivalent

Certificats

Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Directement coordonné avec DEHNguard	DG SE DC 60 (référence 972 110)
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	17 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	UL

Le produit 971221 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971221 a été ajouté au panier.

Aller à la boutique en ligne

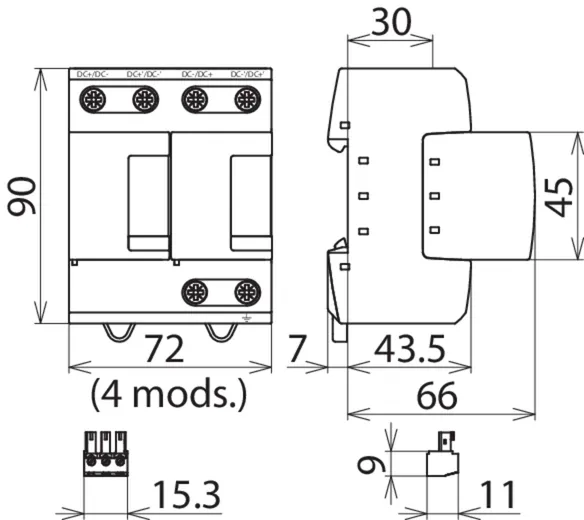

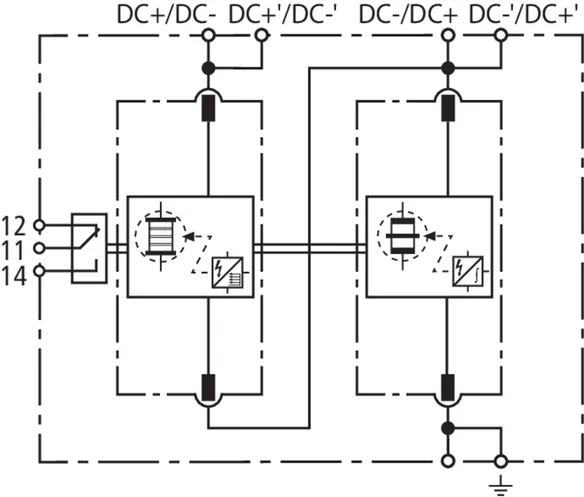

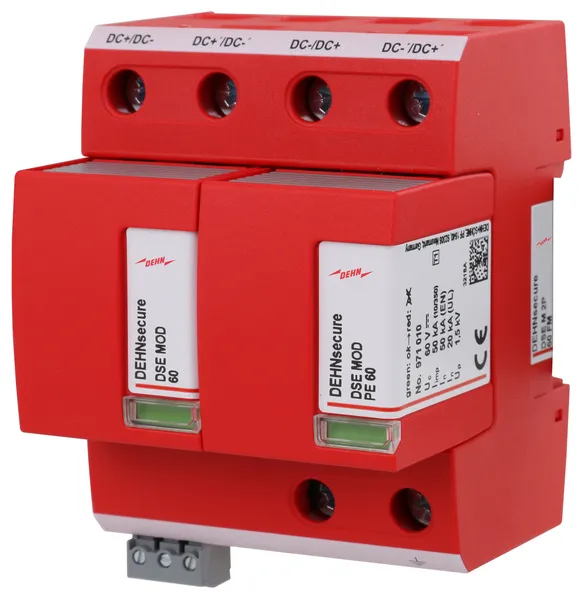

Référence de la pièce 971226 DSE M 2P 60 FM

GTIN 4013364138629, Clients tariffs no (UE): 85363090, Poids brut: 675.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DSE M 2P 60 FM
Référence: 971226
ou équivalent

Certificats

Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Directement coordonné avec DEHNguard	DG SE DC 60 FM (référence 972 115)
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	17 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	125 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 971226 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971226 a été ajouté au panier.

Aller à la boutique en ligne

DEHNsecure NG 2P 60 FM

Parafoudre coordonné modulaire bipolaire pour les applications à courant continu jusqu’à 60 V (commutation 1+1) ; en version FM avec contact sec de télésignalisation

1 Produit

Référence de la pièce 971222 DSE NG 2P 60 FM

GTIN 4013364489523, Clients tariffs no (UE): 85363090, Poids brut: 507.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre coordonné DEHNsecure NG 2P 60 FM
Parafoudre coordonné bipolaire modulaire
enfichable pour applications à courant continu,
largeur 4 modules avec
contact de télésignalisation
Parafoudre type 1 selon EN 61643-11
Spécialement destiné aux circuits DC
technologie à éclateur à air adaptée
Indication de défaut
Tension continue maximale : 60 V DC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 50 kA
Résistance aux courts-circuits DC : 10 kA
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DSE NG 2P 60 FM
Référence: 971222
ou équivalent

Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Protection max. contre les surintensités	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur

Classification du SPD selon NF EN 61643-11/...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent DC (U_C )	60 V
Courant de choc de décharge (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (I_imp )	25/50 kA
Énergie spécifique (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (W/R)	156,25 kJ/ohm / 625,00 kJ/ohm
Niveau de protection (DC+/DC- -> DC-/DC+) / (DC-/DC+ ->9) (U_P )	≤ 1,5 kV/≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits avec protection max. contre les surintensités DC (I_SCCR )	25 kA
Protection max. contre les surintensités	250 A gG
Fusible amont max. (DC+/DC- -> DC+'/DC-')	100 A gG
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	10 mm² rigide/brins souples
Section de raccordement (DC+/DC-, DC-/DC+,9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 971222 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 971222 a été ajouté au panier.

Aller à la boutique en ligne

DEHNsecure

DEHNsecure M 1 ...

Référence de la pièce 971121 DSE M 1 60

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 971121 a été ajouté au bloc-notes

Le produit 971121 a été ajouté au panier.

Référence de la pièce 971120 DSE M 1 220

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 971120 a été ajouté au bloc-notes

Le produit 971120 a été ajouté au panier.

Référence de la pièce 971122 DSE M 1 242

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 971122 a été ajouté au bloc-notes

Le produit 971122 a été ajouté au panier.

DEHNsecure M 1 ... FM

Référence de la pièce 971126 DSE M 1 60 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 971126 a été ajouté au bloc-notes

Le produit 971126 a été ajouté au panier.

Référence de la pièce 971125 DSE M 1 220 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 971125 a été ajouté au bloc-notes

Le produit 971125 a été ajouté au panier.

Référence de la pièce 971127 DSE M 1 242 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 971127 a été ajouté au bloc-notes

Le produit 971127 a été ajouté au panier.

DEHNsecure M 2P ... (FM)

Référence de la pièce 971221 DSE M 2P 60

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 971221 a été ajouté au bloc-notes

Le produit 971221 a été ajouté au panier.

Référence de la pièce 971226 DSE M 2P 60 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
