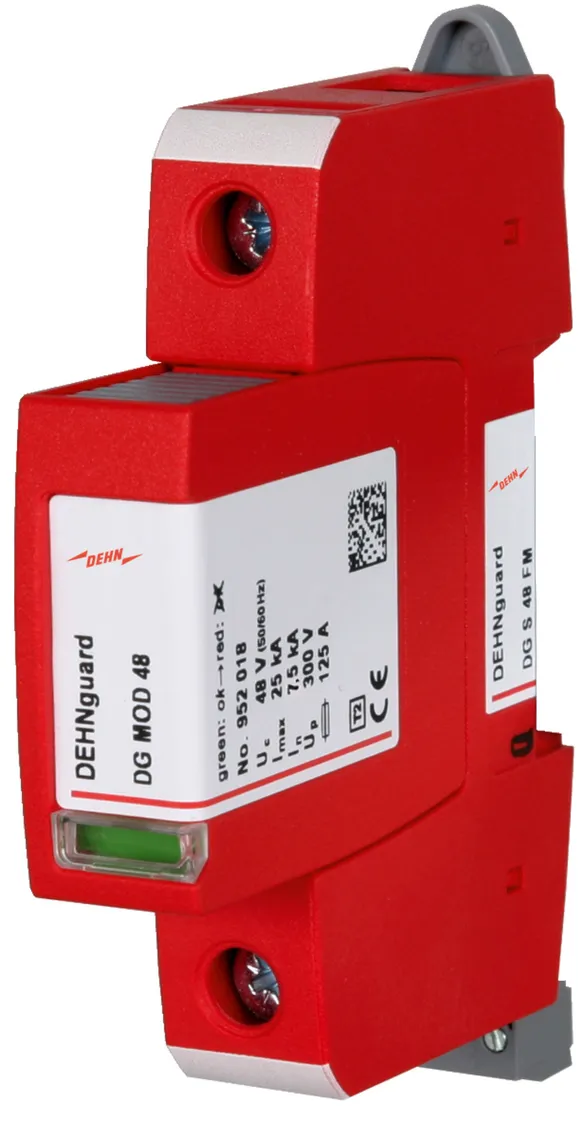

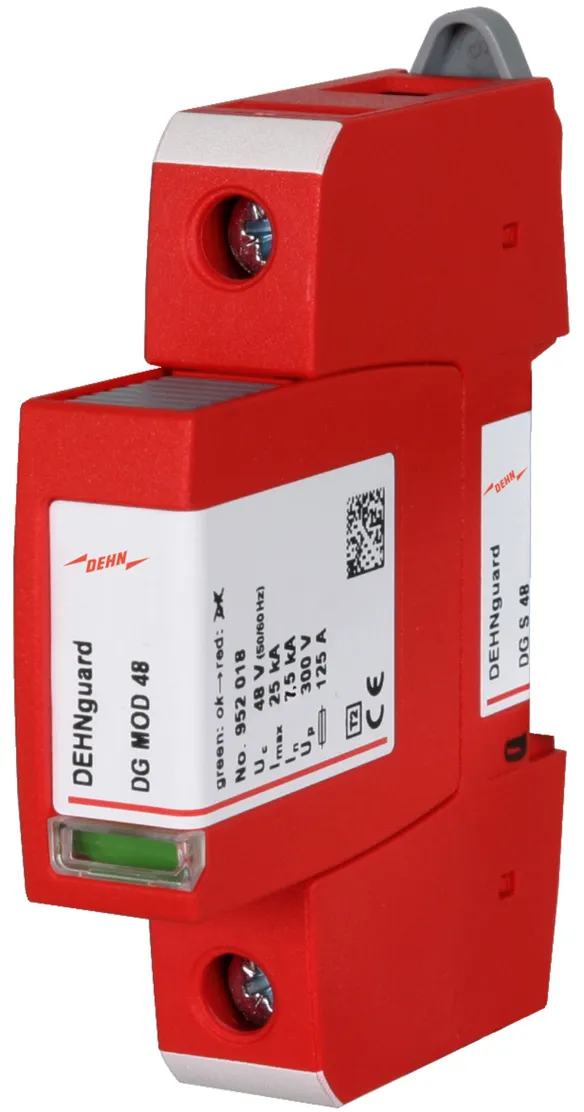

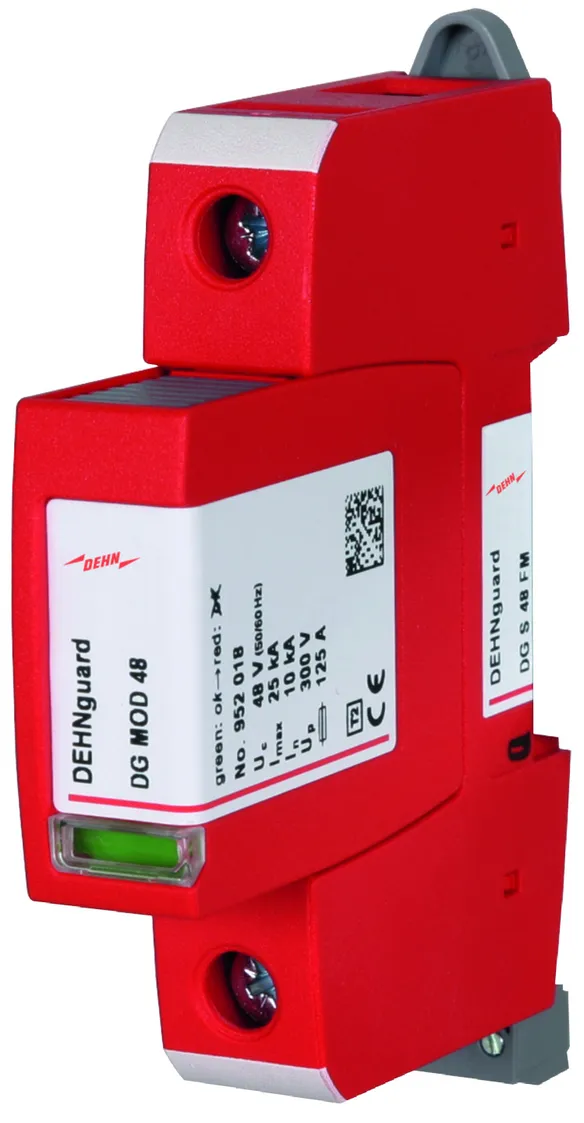

Référence de la pièce 952078 DG S 48

GTIN 4013364119468, Clients tariffs no (UE): 85363030, Poids brut: 120.10 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 48
Référence: 952078
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	48 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	7,5 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 0,33 kV
Protection max. contre les surintensités	125 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	42 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	48 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	7,5 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 0,33 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	70 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	90 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

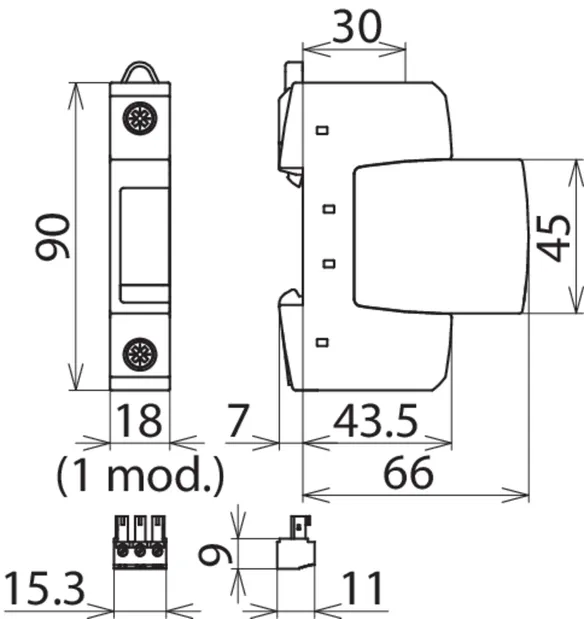

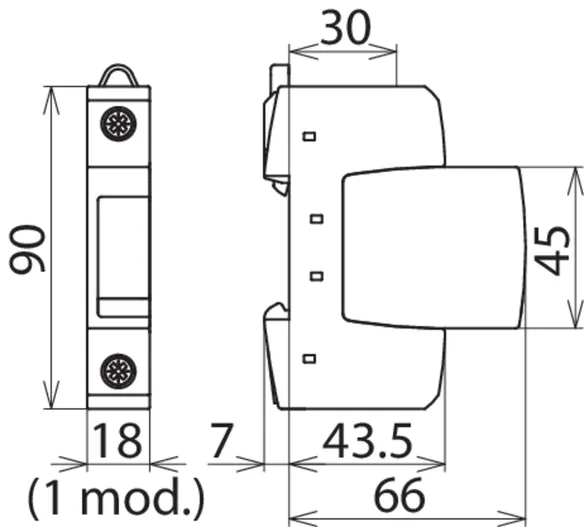

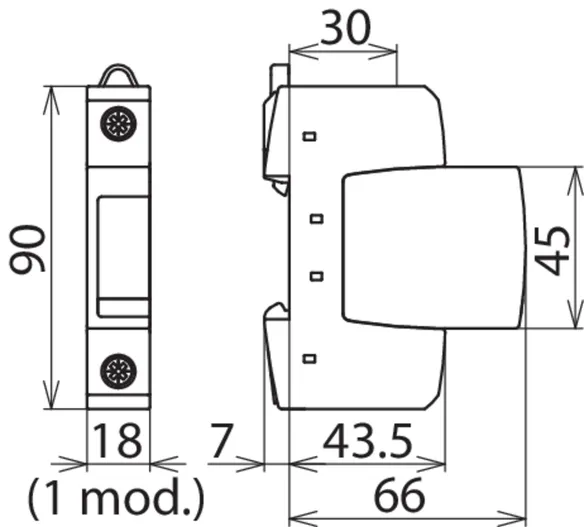

Encombrement	1 module, DIN 43880

Le produit 952078 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952078 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952071 DG S 75

GTIN 4013364109834, Clients tariffs no (UE): 85363030, Poids brut: 117.60 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 75
Référence: 952071
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,4 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	100 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,4 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 0,35 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	90 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	115 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA
Caractéristiques techniques supplémentaires :	---------------------------------
– Courant nominal de décharge (8/20 µs) (I_n )	20 kA
– Niveau de protection (U_P )	≤ 0,5 kV

Le produit 952071 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952071 a été ajouté au panier.

Aller à la boutique en ligne

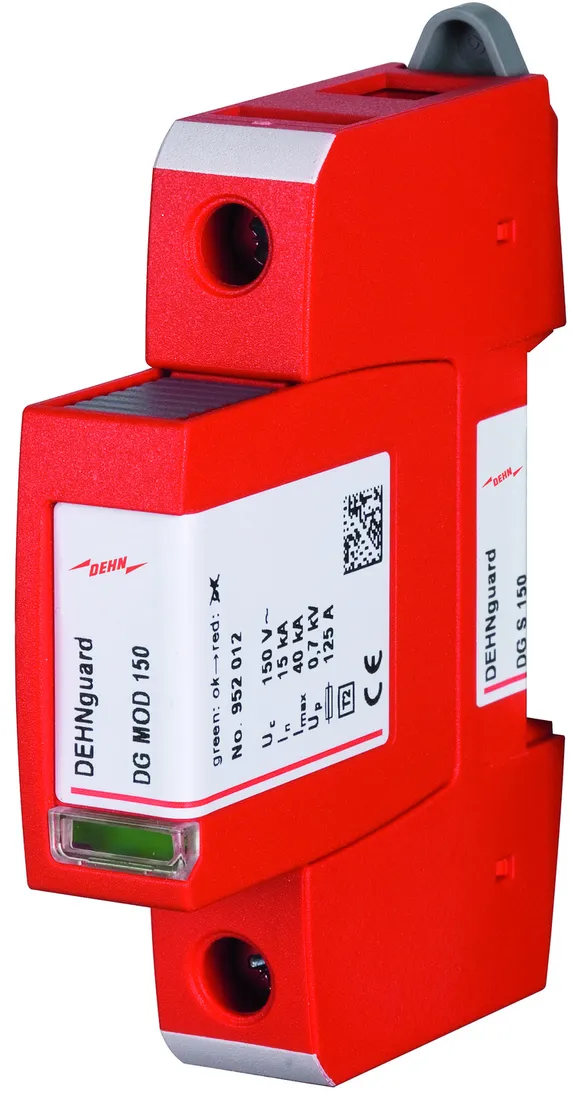

Référence de la pièce 952072 DG S 150

GTIN 4013364109858, Clients tariffs no (UE): 85363030, Poids brut: 119.60 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 150
Référence: 952072
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,7 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	200 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,7 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	230 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA

Le produit 952072 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952072 a été ajouté au panier.

Aller à la boutique en ligne

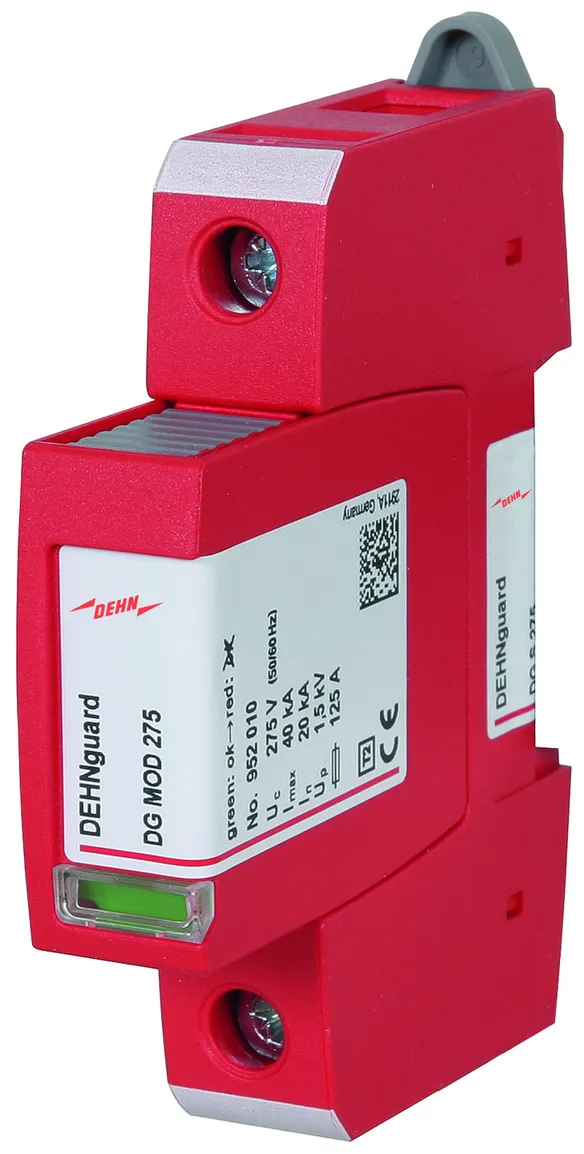

Référence de la pièce 952070 DG S 275

GTIN 4013364108493, Clients tariffs no (UE): 85363030, Poids brut: 140.40 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG S 275
Référence: 952070
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	350 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952070 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952070 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952073 DG S 320

GTIN 4013364109872, Clients tariffs no (UE): 85363030, Poids brut: 129.90 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 320
Référence: 952073
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	320 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	320 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	420 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,2 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA

Le produit 952073 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952073 a été ajouté au panier.

Aller à la boutique en ligne

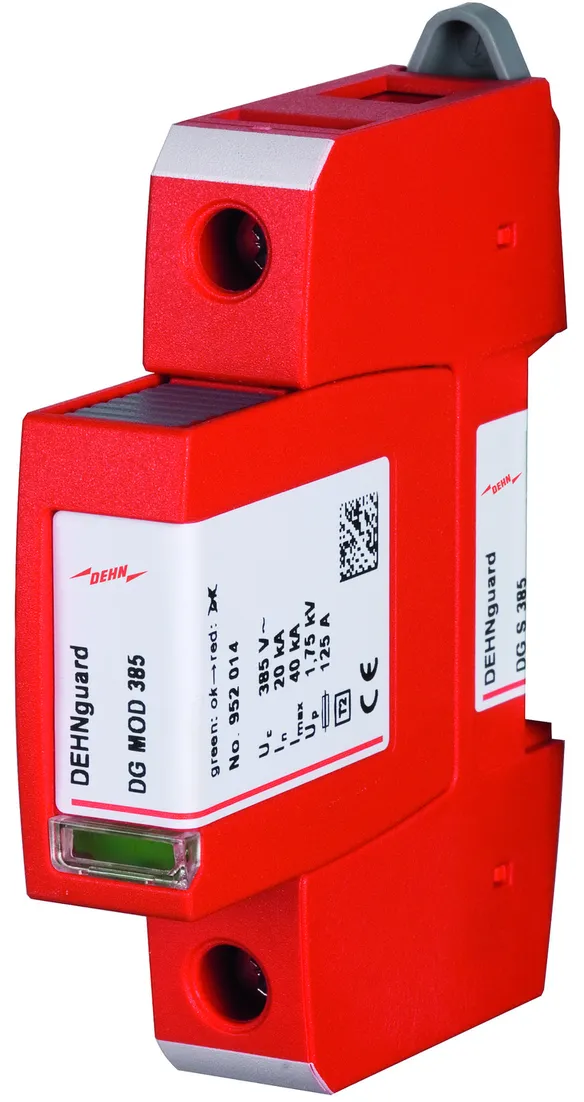

Référence de la pièce 952074 DG S 385

GTIN 4013364108516, Clients tariffs no (UE): 85363030, Poids brut: 133.50 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 385
Référence: 952074
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	500 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,35 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	385 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA

Le produit 952074 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952074 a été ajouté au panier.

Aller à la boutique en ligne

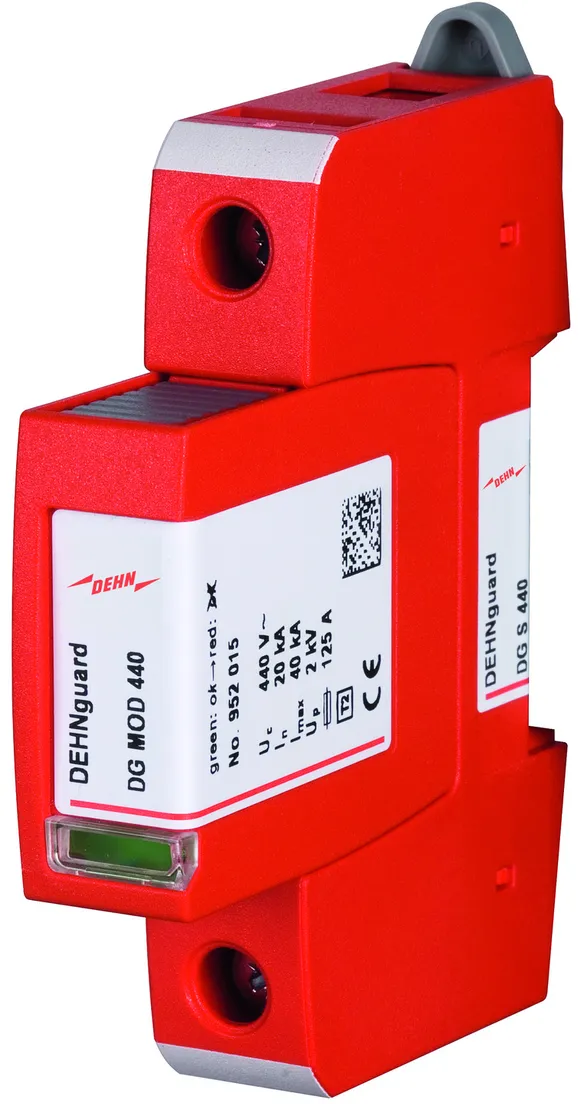

Référence de la pièce 952075 DG S 440

GTIN 4013364109896, Clients tariffs no (UE): 85363030, Poids brut: 152.70 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 440
Référence: 952075
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 2 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	585 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 2 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,7 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	580 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	765 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA

Le produit 952075 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952075 a été ajouté au panier.

Aller à la boutique en ligne

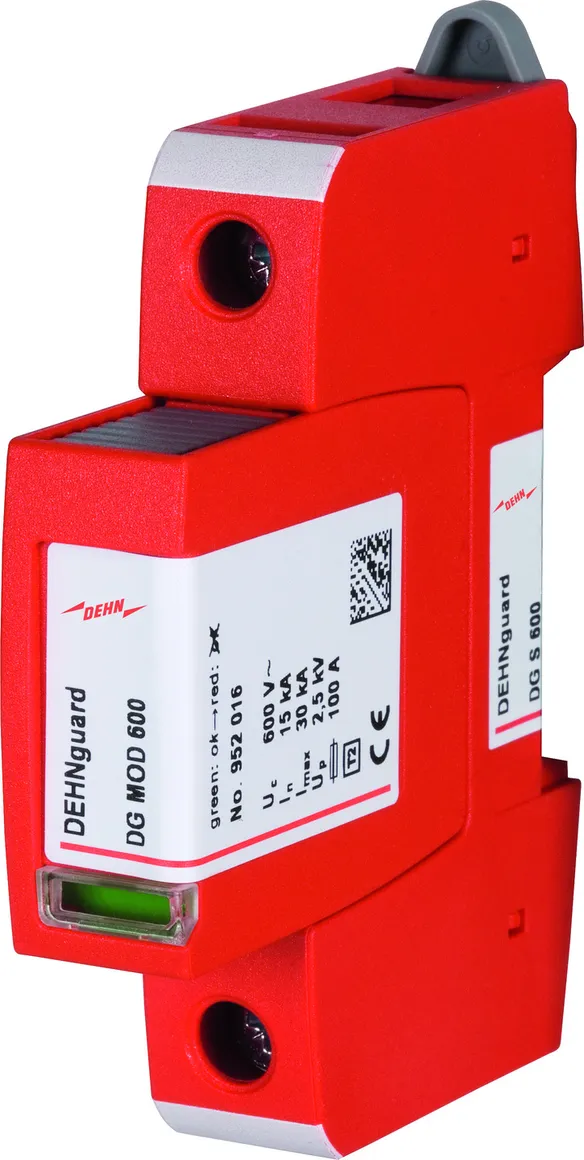

Référence de la pièce 952076 DG S 600

GTIN 4013364109919, Clients tariffs no (UE): 85363030, Poids brut: 146.90 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 600
Référence: 952076
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	100 A gG
Certifications	KEMA, VDE, UL, CSA


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	480 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	600 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 2 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	700 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	915 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	600 V
– Tension nominale AC (U_N )	480 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952076 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952076 a été ajouté au panier.

Aller à la boutique en ligne

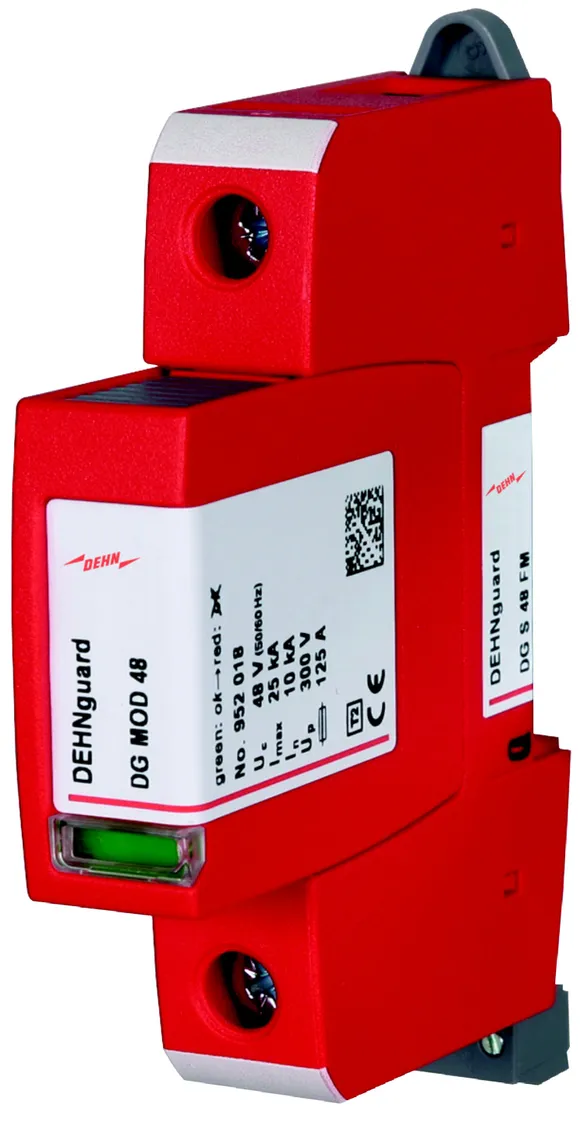

Référence de la pièce 952098 DG S 48 FM

GTIN 4013364119475, Clients tariffs no (UE): 85363030, Poids brut: 133.86 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 48 FM
Référence: 952098
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	48 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	7,5 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 0,33 kV
Protection max. contre les surintensités	125 A gG
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	42 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	48 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	7,5 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 0,33 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	70 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	90 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952098 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952098 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952091 DG S 75 FM

GTIN 4013364109841, Clients tariffs no (UE): 85363030, Poids brut: 120.40 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 75 FM
Référence: 952091
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,4 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	100 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,4 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 0,35 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	90 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	115 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
– Courant nominal de décharge (8/20 µs) (I_n )	20 kA
– Niveau de protection (U_P )	≤ 0,5 kV

Le produit 952091 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952091 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952092 DG S 150 FM

GTIN 4013364109865, Clients tariffs no (UE): 85363030, Poids brut: 123.50 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 150 FM
Référence: 952092
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,7 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	200 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,7 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	230 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952092 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952092 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952090 DG S 275 FM

GTIN 4013364108509, Clients tariffs no (UE): 85363030, Poids brut: 133.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG S 275 FM
Référence: 952090
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	350 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952090 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952090 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952093 DG S 320 FM

GTIN 4013364109889, Clients tariffs no (UE): 85363030, Poids brut: 147.70 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 320 FM
Référence: 952093
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	320 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	320 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	420 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,2 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952093 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952093 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952094 DG S 385 FM

GTIN 4013364108523, Clients tariffs no (UE): 85363030, Poids brut: 150.40 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 385 FM
Référence: 952094
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	500 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,35 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	385 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952094 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952094 a été ajouté au panier.

Aller à la boutique en ligne

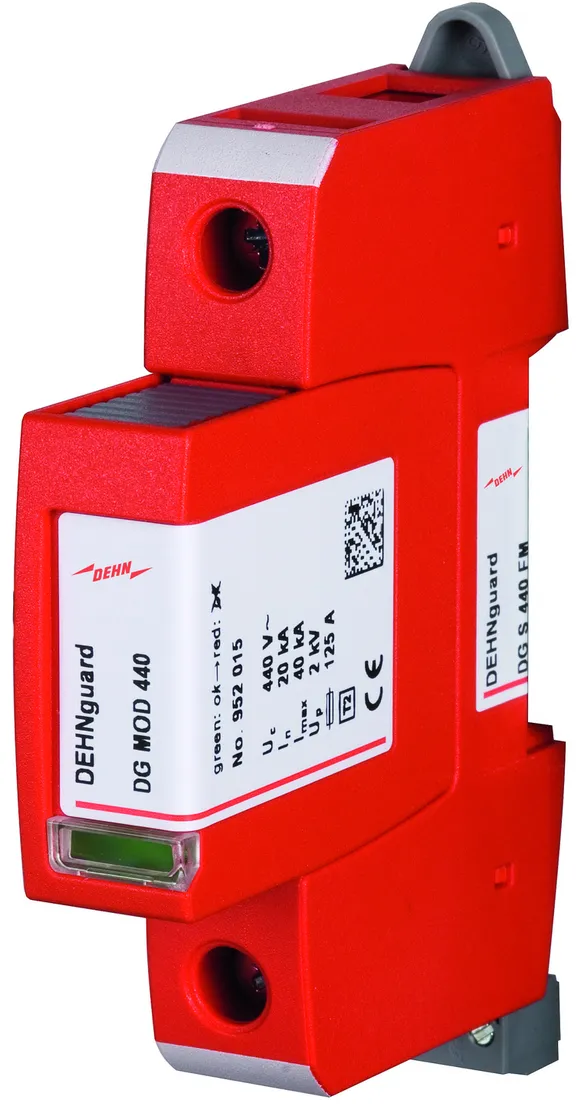

Référence de la pièce 952095 DG S 440 FM

GTIN 4013364109902, Clients tariffs no (UE): 85363030, Poids brut: 150.70 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 440 FM
Référence: 952095
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 2 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	585 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 2 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,7 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	580 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	765 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952095 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952095 a été ajouté au panier.

Aller à la boutique en ligne

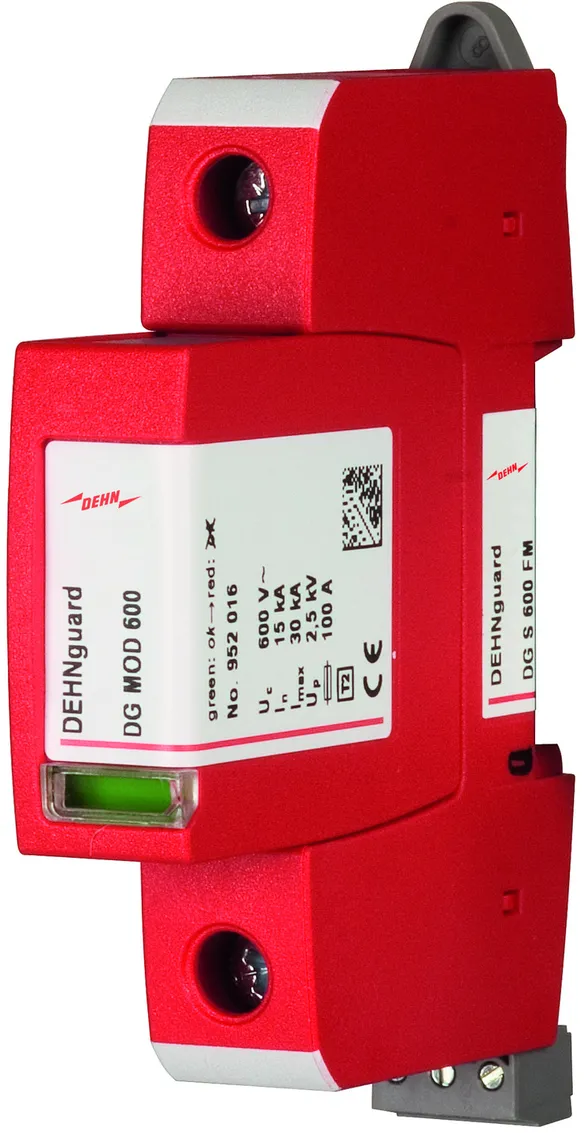

Référence de la pièce 952096 DG S 600 FM

GTIN 4013364109926, Clients tariffs no (UE): 85363030, Poids brut: 170.70 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 600 FM
Référence: 952096
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	100 A gG
Certifications	KEMA, VDE, UL, CSA

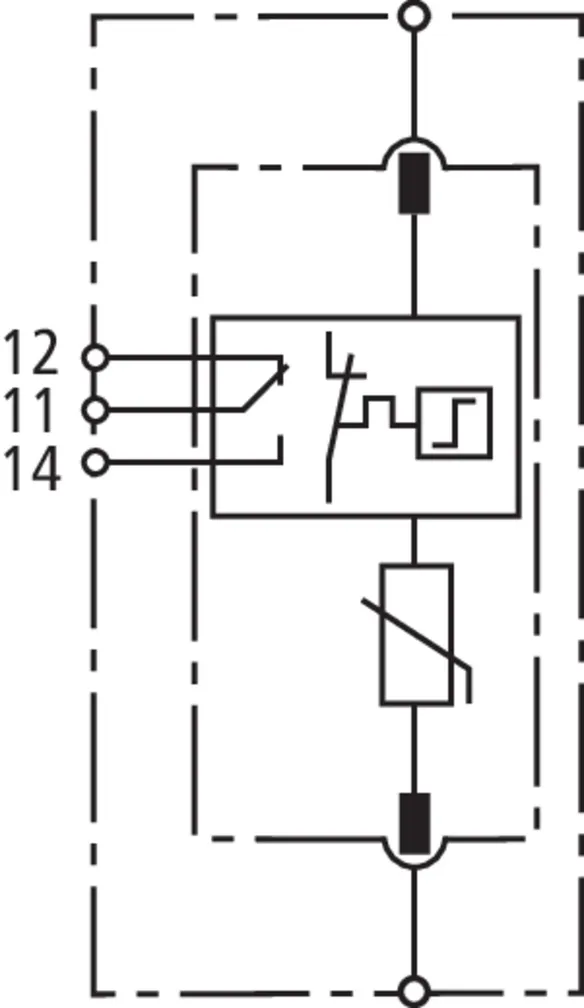

Contacts de télésignalisation/Type de contact	Inverseur


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	480 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	600 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 2 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	700 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	915 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	600 V
– Tension nominale AC (U_N )	480 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952096 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952096 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952077 DG S WE 600

GTIN 4013364119680, Clients tariffs no (UE): 85363030, Poids brut: 147.40 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN

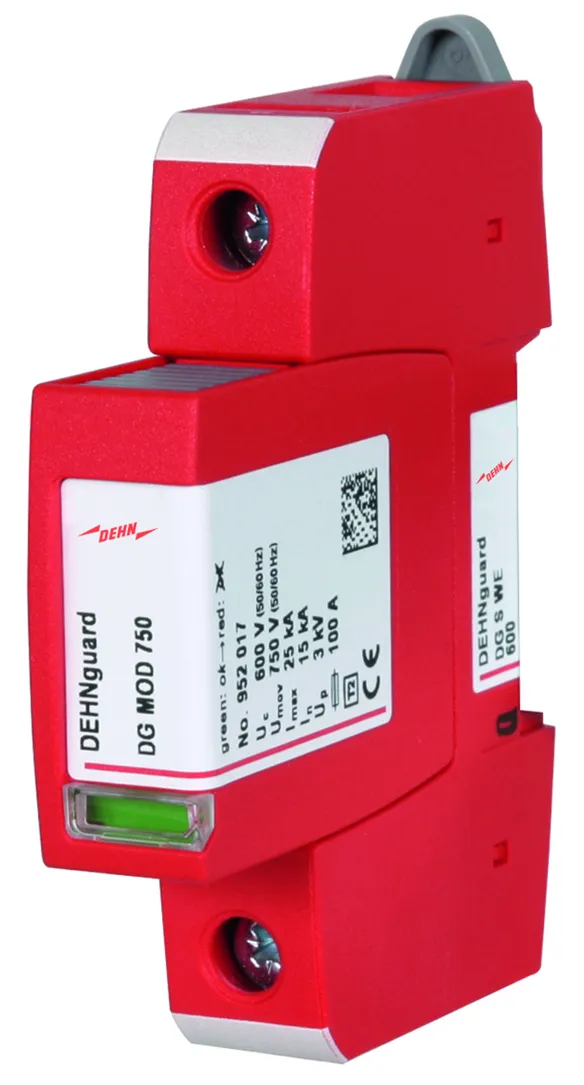

Type: DG S WE 600
Référence: 952077
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 3 kV
Protection max. contre les surintensités	100 A gG
Certifications	KEMA, UL, CSA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	480 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Tension assignée par varistance (U_mov )	750 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 3 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 2,5 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	900 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	915 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, UL, CSA

Le produit 952077 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952077 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952097 DG S WE 600 FM

GTIN 4013364119697, Clients tariffs no (UE): 85363030, Poids brut: 150.50 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN

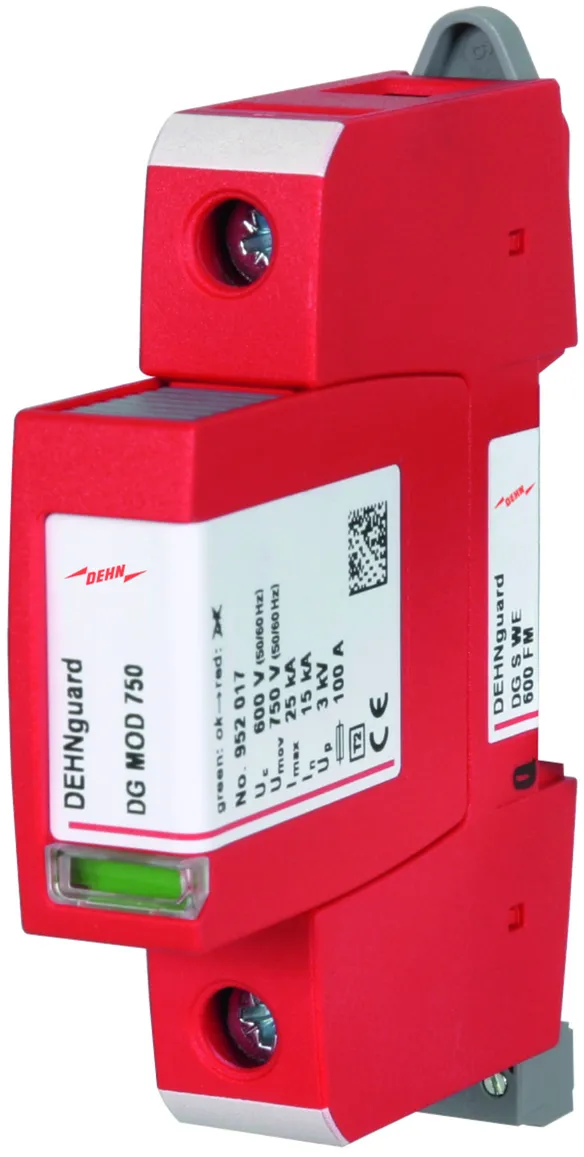

Type: DG S WE 600 FM
Référence: 952097
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 3 kV
Protection max. contre les surintensités	100 A gG
Certifications	KEMA, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	480 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Tension assignée par varistance (U_mov )	750 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 3 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 2,5 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	900 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	915 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952097 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952097 a été ajouté au panier.

Aller à la boutique en ligne

DEHNguard S

DEHNguard S ...

Référence de la pièce 952078 DG S 48

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952078 a été ajouté au bloc-notes

Le produit 952078 a été ajouté au panier.

Référence de la pièce 952071 DG S 75

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952071 a été ajouté au bloc-notes

Le produit 952071 a été ajouté au panier.

Référence de la pièce 952072 DG S 150

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952072 a été ajouté au bloc-notes

Le produit 952072 a été ajouté au panier.

Référence de la pièce 952070 DG S 275

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952070 a été ajouté au bloc-notes

Le produit 952070 a été ajouté au panier.

Référence de la pièce 952073 DG S 320

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952073 a été ajouté au bloc-notes

Le produit 952073 a été ajouté au panier.

Référence de la pièce 952074 DG S 385

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952074 a été ajouté au bloc-notes

Le produit 952074 a été ajouté au panier.

Référence de la pièce 952075 DG S 440

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952075 a été ajouté au bloc-notes

Le produit 952075 a été ajouté au panier.

Référence de la pièce 952076 DG S 600

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger
