DEHNguard 1000

Capacité d'écoulement élevée grâce à une varistance à oxyde de zinc performante
Temps de réponse rapide
Fiabilité élevée de surveillance grâce au dispositif de déconnexion « Thermo-Dynamic-Control »
Indication optique de défaut grâce à un voyant mécanique vert/rouge
Design des parafoudres spécialement conçu pour les tensions élevées

DEHNguard 1000 (FM)

Parafoudre unipolaire compact ; version FM avec contact sec inverseur pour la télésignalisation.

2 Produits

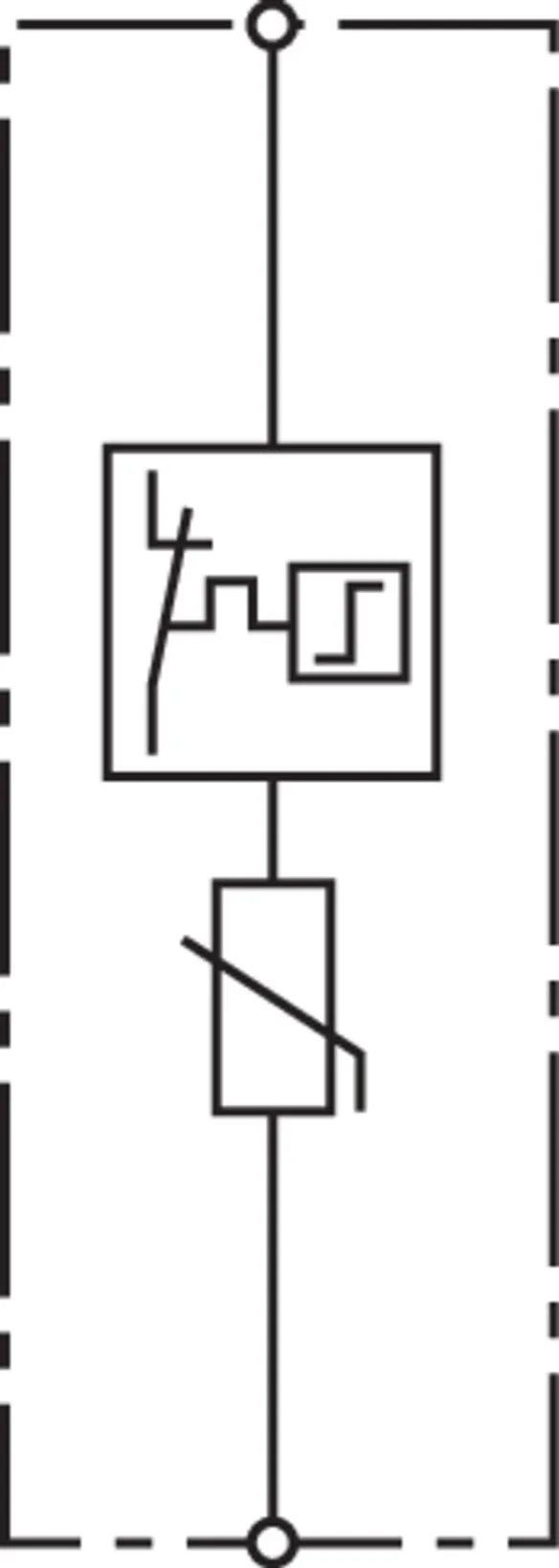

Référence de la pièce 950102 DG 1000

GTIN 4013364105621, Clients tariffs no (UE): 85363030, Poids brut: 205.30 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG 1000
Référence: 950102
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	1000 V (50/60 Hz)
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 4,2 kV
Protection max. contre les surintensités	100 A aM
Protection max. contre les surintensités avec U ≤ 690 V AC	125 A gG
Certifications	UL

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	830 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	1000 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	1000 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 4,2 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	100 A aM
Protection max. contre les surintensités avec U ≤ 690 V AC	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	1205 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	1580 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

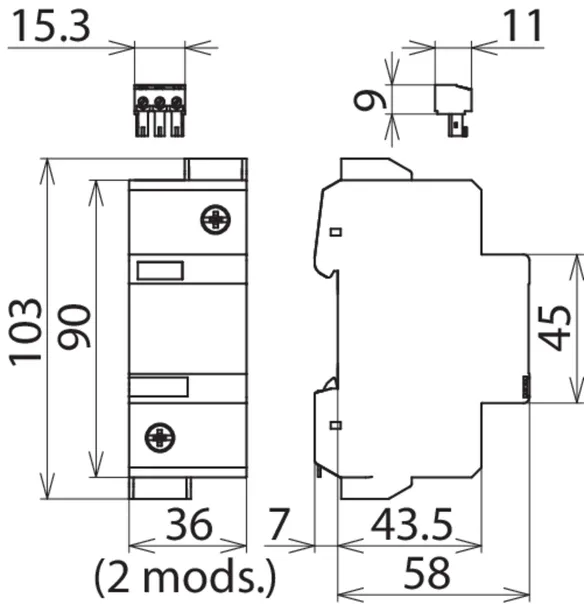

Encombrement	2 modules, DIN 43880
Certifications	UL

Le produit 950102 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 950102 a été ajouté au panier.

Aller à la boutique en ligne

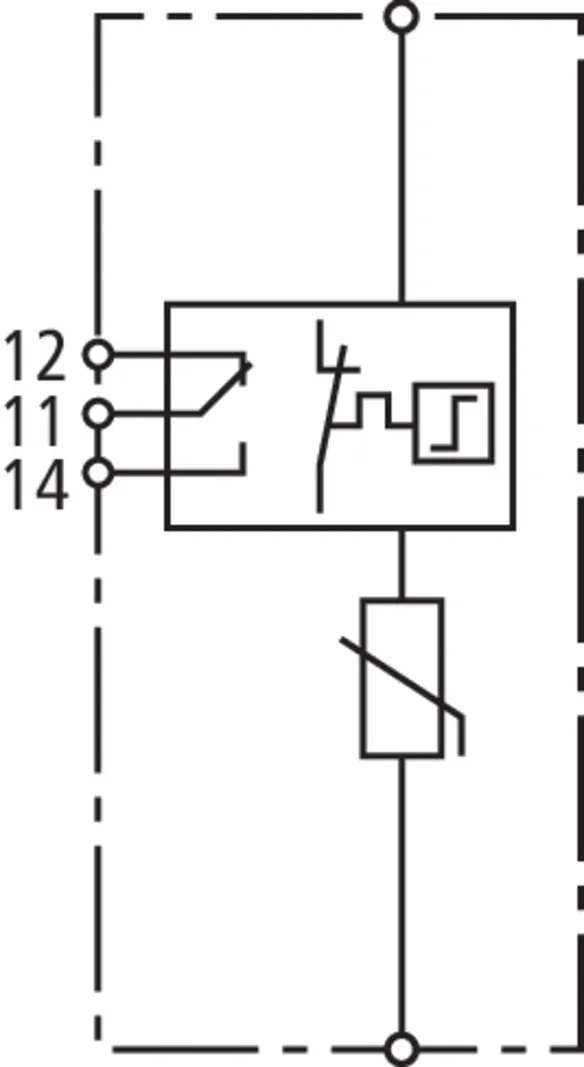

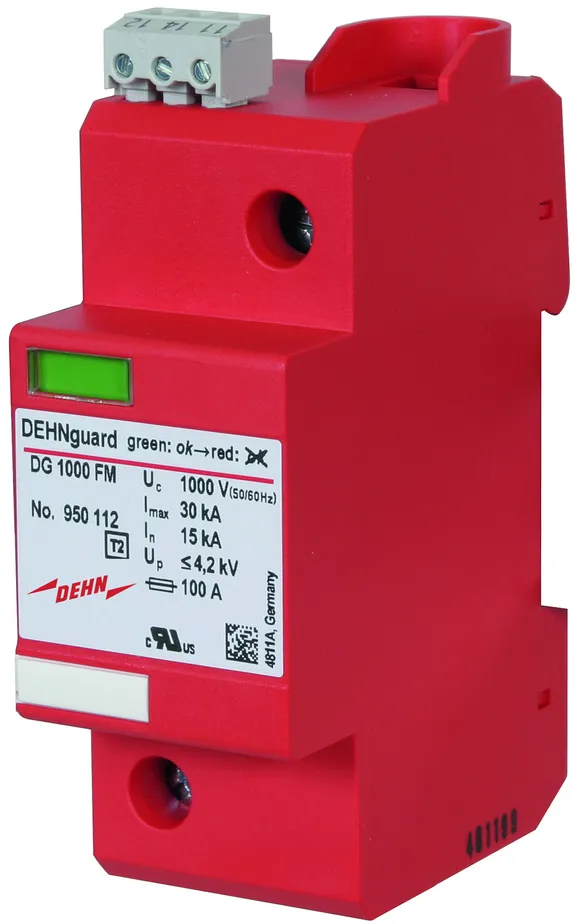

Référence de la pièce 950112 DG 1000 FM

GTIN 4013364105638, Clients tariffs no (UE): 85363030, Poids brut: 217.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG 1000 FM
Référence: 950112
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	1000 V (50/60 Hz)
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 4,2 kV
Protection max. contre les surintensités	100 A aM
Protection max. contre les surintensités avec U ≤ 690 V AC	125 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	830 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	1000 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	1000 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	30 kA
Niveau de protection en tension (U_P )	≤ 4,2 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	100 A aM
Protection max. contre les surintensités avec U ≤ 690 V AC	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	1205 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	1580 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
