Peignes de répartition/Systèmes de pontage des modules

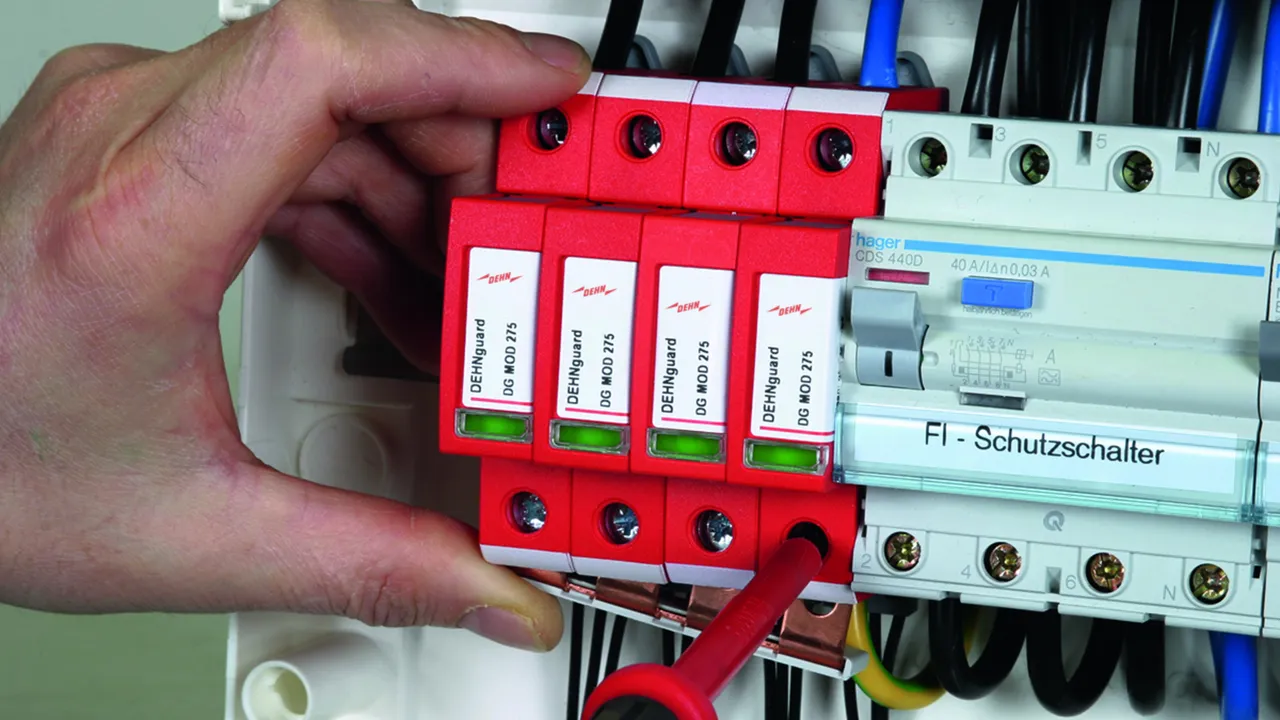

Permet un raccordement compact entre parafoudres et avec d'autres appareils montés en série

Détails

lorem ipsum

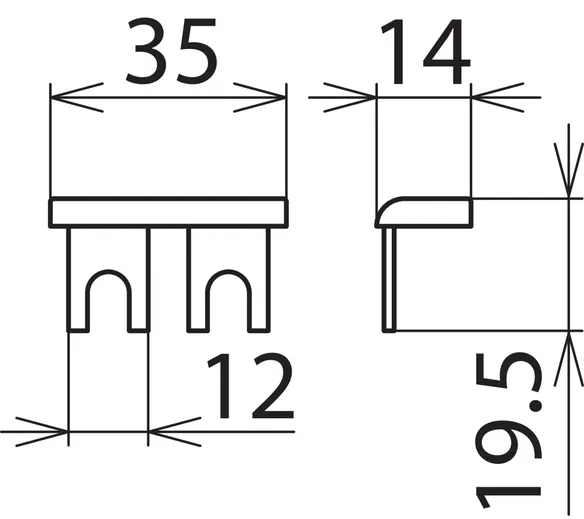

MVS uniphasé, 2 pôles

Pour le raccordement côté terre, par exemple de 2 parafoudres DEHNguard S.

1 Produit

Référence de la pièce 900617 MVS 1 2

GTIN 4013364086593, Clients tariffs no (UE): 85369001, Poids brut: 9.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: MVS 1 2
Référence: 900617
ou équivalent

Certificats



Caractéristiques techniques

Type uniphasé
Pôles 2
Longueur totale max. 2 modules
Section nominale 16 mm2

Le produit 900617 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900617 a été ajouté au panier.

Aller à la boutique en ligne

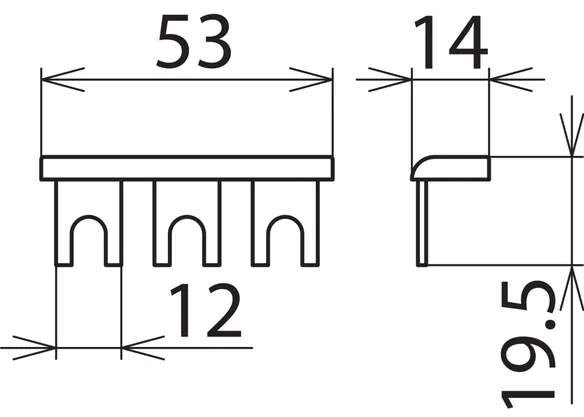

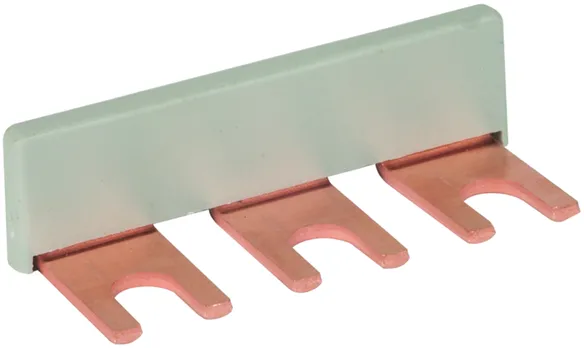

MVS uniphasé, 3 pôles

Pour le raccordement côté terre, par exemple de 3 parafoudres DEHNguard S.

1 Produit

Référence de la pièce 900615 MVS 1 3

GTIN 4013364086562, Clients tariffs no (UE): 85369001, Poids brut: 14.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: MVS 1 3
Référence: 900615
ou équivalent

Certificats



Caractéristiques techniques

Type uniphasé
Pôles 3
Longueur totale max. 3 modules
Section nominale 16 mm2

Le produit 900615 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900615 a été ajouté au panier.

Aller à la boutique en ligne

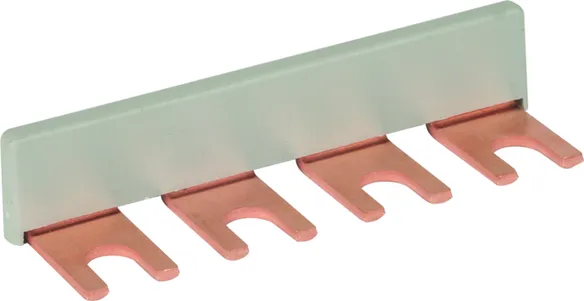

MVS uniphasé, 4 pôles

Pour le raccordement côté terre, par exemple de 4 parafoudres DEHNguard S.

1 Produit

Référence de la pièce 900610 MVS 1 4

GTIN 4013364048553, Clients tariffs no (UE): 85369001, Poids brut: 18.70 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: MVS 1 4
Référence: 900610
ou équivalent

Certificats



Caractéristiques techniques

Type uniphasé
Pôles 4
Longueur totale max. 4 modules
Section nominale 16 mm2

Le produit 900610 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900610 a été ajouté au panier.

Aller à la boutique en ligne

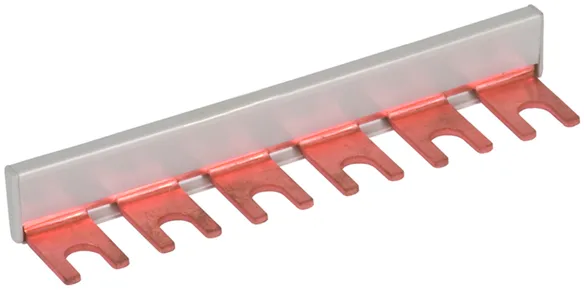

MVS uniphasé, 6 pôles

Pour le raccordement côté terre, par exemple de 3 parafoudres type 1 d'une largeur de 2 modules.

1 Produit

Référence de la pièce 900815 MVS 1 6

GTIN 4013364087996, Clients tariffs no (UE): 85369001, Poids brut: 28.80 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: MVS 1 6
Référence: 900815
ou équivalent

Certificats



Caractéristiques techniques

Type uniphasé
Pôles 6
Longueur totale max. 6 modules
Section nominale 16 mm2

Le produit 900815 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900815 a été ajouté au panier.

Aller à la boutique en ligne

MVS uniphasé, 7 pôles

Pour le raccordement côté terre, par exemple de 3 parafoudres DEHNbloc Maxi et 1 parafoudre DEHNgap Maxi en mode de connexion 3 + 1.

1 Produit

Référence de la pièce 900848 MVS 1 7

GTIN 4013364107816, Clients tariffs no (UE): 85369001, Poids brut: 33.50 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: MVS 1 7
Référence: 900848
ou équivalent

Certificats



Caractéristiques techniques

Type uniphasé
Pôles 7
Longueur totale max. 7 modules
Section nominale 16 mm2

Le produit 900848 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900848 a été ajouté au panier.

Aller à la boutique en ligne

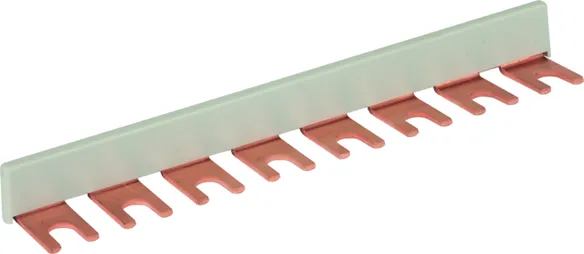

MVS uniphasé, 8 pôles

Pour le raccordement côté terre, par exemple de 4 parafoudres DEHNbloc Maxi.

1 Produit

Référence de la pièce 900611 MVS 1 8

GTIN 4013364048560, Clients tariffs no (UE): 85369001, Poids brut: 38.10 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: MVS 1 8
Référence: 900611
ou équivalent

Certificats



Caractéristiques techniques

Type uniphasé
Pôles 8
Longueur totale max. 8 modules
Section nominale 16 mm2

Le produit 900611 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900611 a été ajouté au panier.

Aller à la boutique en ligne

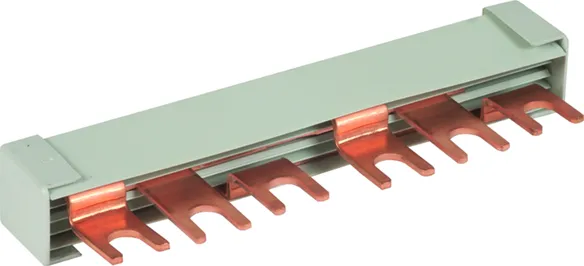

MVS triphasé, 6 pôles, 6 modules

Pour le raccordement du conducteur de phase de parafoudres.

1 Produit

Référence de la pièce 900595 MVS 3 6 6

GTIN 4013364078208, Clients tariffs no (UE): 85369001, Poids brut: 57.50 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: MVS 3 6 6
Référence: 900595
ou équivalent



Caractéristiques techniques

Type triphasé
Pôles 6
Longueur totale max. 6 modules
Section nominale 16 mm2

Le produit 900595 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900595 a été ajouté au panier.

Aller à la boutique en ligne

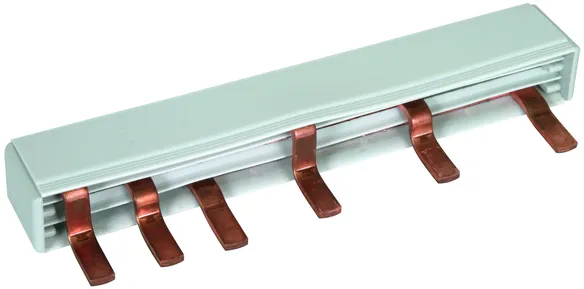

MVS triphasé, 6 pôles, 9 modules

Pour la connexion de 3 phases côté parafoudre avec un porte-fusible (1,5 TE Pitch).

1 Produit

Référence de la pièce 900839 MVS 3 6 9

GTIN 4013364153059, Clients tariffs no (UE): 85369001, Poids brut: 13.99 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: MVS 3 6 9
Référence: 900839
ou équivalent

Certificats



Caractéristiques techniques

Type triphasé
Pôles 6
Longueur totale max. 9 modules
Section nominale 16 mm2

Le produit 900839 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900839 a été ajouté au panier.

Aller à la boutique en ligne

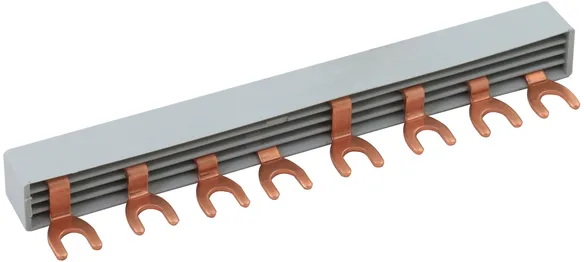

MVS tétraphasé, 8 pôles

Pour le raccordement du conducteur de phase des appareils montés en série au DEHNventil M TNS et TT.

1 Produit

Référence de la pièce 900850 MVS 4 8 8

GTIN 4013364460379, Clients tariffs no (UE): 85369001, Poids brut: 65.70 g, Prix unitaire: 5.00 pièce(s)

Images

Plus d'informations

Peigne, quatre phases, huit pôles MVS 4 8 8
Jeu de barres en peigne, triphasé, 8 pôles, 10 mm²
pour le raccordement côté phase d'appareils sur rail
aux parafoudres
Longueur d'installation max.: 8 TE, DIN 43880

produit : DEHN
Type: MVS 4 8 8
Référence: 900850
ou équivalent

Certificats



Caractéristiques techniques

Type tétraphasé
Pôles 8
Longueur totale max. 8 modules
Section nominale 10 mm2

Le produit 900850 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900850 a été ajouté au panier.

Aller à la boutique en ligne

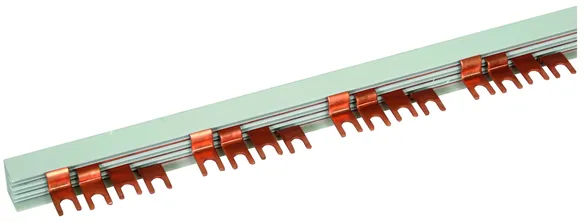

MVS tétraphasé, 56 pôles

Pour le raccordement du conducteur de phase de parafoudres.

1 Produit

Référence de la pièce 900614 MVS 4 56

GTIN 4013364072534, Clients tariffs no (UE): 85369001, Poids brut: 830.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: MVS 4 56
Référence: 900614
ou équivalent



Caractéristiques techniques

Type tétraphasé
Pôles 56
Longueur totale max. 56 modules
Section nominale 16 mm2

Le produit 900614 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900614 a été ajouté au panier.

Aller à la boutique en ligne

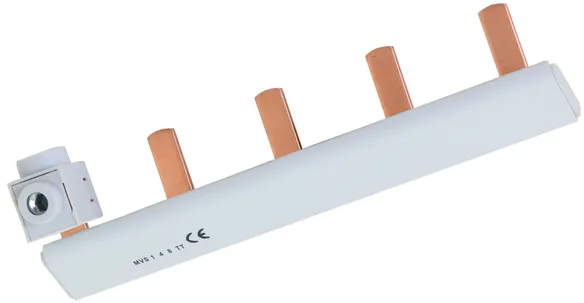

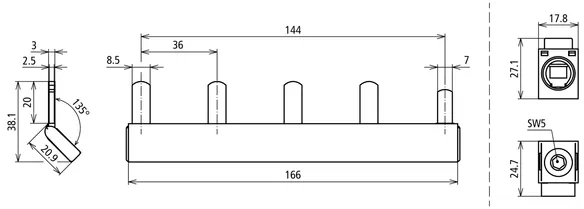

MVS uniphasé, quadripolaire, 8 modules standard

Étrier de câblage modulaire pour les systèmes TT, isolé, uniphasé, quadripolaire avec borne de raccordement jusqu’à 50 mm².

1 Produit

Référence de la pièce 900849 MVS 1 4 8 TT

GTIN 4013364473348, Clients tariffs no (UE): 85369001, Poids brut: 119.50 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Étrier de câblage modulaire quadripolaire MVS 1 4 8 TT
pour raccorder le potentiel N des
parafoudres dans un système YY
Adapté par ex. à 3x DEHNvenCI 255 (FM)
et 1x DEHNgap Maxi 1 255
Borne de raccordement jusqu’à 50 mm²
isolée, uniphasée, quadripolaire.
Dimensions : 166 x 38 x 22 mm

produit : DEHN
Type: MVS 1 4 8 TT
Référence: 900849
ou équivalent

Certificats



Caractéristiques techniques

Type uniphasé
Pôles 4
Dimensions 166 x 38,1 x 22 mm
Impact de foudre max. (10/350 µs) en référence à la norme DIN EN 61643-11 (Iimp ) 100 kA
Matériau du conducteur E-Cu-ETP
Matériau de l'isolant PC
Section de raccordement de la borne d'alimentation 10-50 mm² (rigide ou souple) / 6-35 mm² (souple avec cosse)
Couple de serrage 7 Nm
Isolation oui

Le produit 900849 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900849 a été ajouté au panier.

Aller à la boutique en ligne

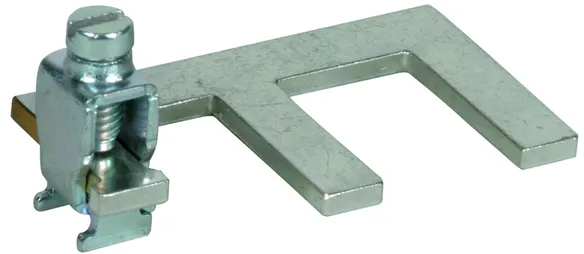

Etrier de mise à la terre – 1,5 modules, uniphasé, 2 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 2 parafoudres d'une largeur de 1,5 modules, avec borne de raccordement.

1 Produit

Référence de la pièce 900460 EB 1 2 1.5

GTIN 4013364244146, Clients tariffs no (UE): 85369095, Poids brut: 40.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: EB 1 2 1.5
Référence: 900460
ou équivalent



Caractéristiques techniques

Type uniphasé
Pôles 2
Dimensions 34 x 60 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Le produit 900460 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900460 a été ajouté au panier.

Aller à la boutique en ligne

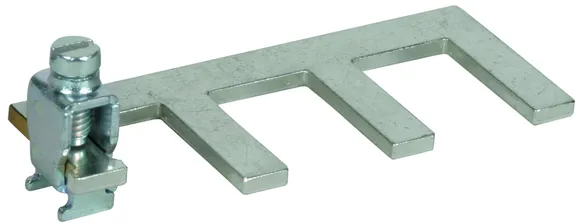

Etrier de mise à la terre – 1,5 modules, uniphasé, 3 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 3 parafoudres d'une largeur de 1,5 modules avec borne de raccordement.

1 Produit

Référence de la pièce 900418 EB 1 3 1.5

GTIN 4013364159884, Clients tariffs no (UE): 85369095, Poids brut: 49.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: EB 1 3 1.5
Référence: 900418
ou équivalent



Caractéristiques techniques

Type uniphasé
Pôles 3
Dimensions 34 x 85 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Le produit 900418 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900418 a été ajouté au panier.

Aller à la boutique en ligne

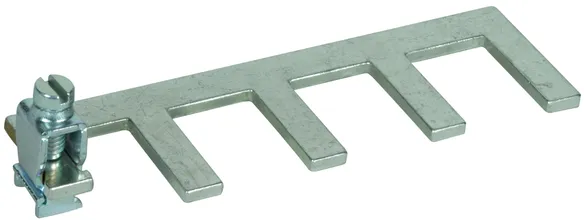

Etrier de mise à la terre – 1,5 modules, uniphasé, 4 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 4 parafoudres d'une largeur de 1,5 modules avec borne de raccordement.

1 Produit

Référence de la pièce 900429 EB 1 4 1.5

GTIN 4013364159891, Clients tariffs no (UE): 85369095, Poids brut: 59.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: EB 1 4 1.5
Référence: 900429
ou équivalent



Caractéristiques techniques

Type uniphasé
Pôles 4
Dimensions 34 x 112 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Le produit 900429 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900429 a été ajouté au panier.

Aller à la boutique en ligne

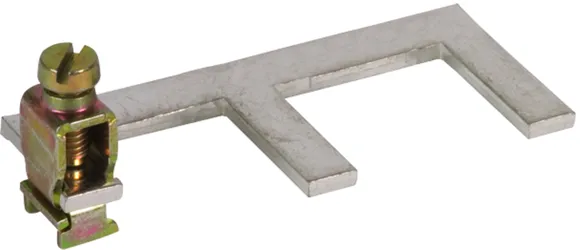

Etrier de mise à la terre – 2 modules, uniphasé, 2 pôles

Etrier de mise à la terre pour le raccordement côté terre, de 2 parafoudre d'une largeur de 2 modules.

1 Produit

Référence de la pièce 900419 EB 1 2 5

GTIN 4013364156821, Clients tariffs no (UE): 85369095, Poids brut: 39.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: EB 1 2 5
Référence: 900419
ou équivalent



Caractéristiques techniques

Type uniphasé
Pôles 2
Dimensions 34 x 77 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Le produit 900419 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900419 a été ajouté au panier.

Aller à la boutique en ligne

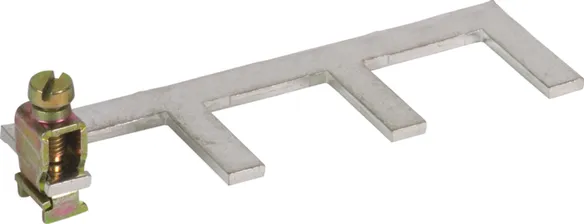

Etrier de mise à la terre – 2 modules, uniphasé, 3 pôles

Etrier de mise à la terre pour le raccordement côté terre, de 3 parafoudre d'une largeur de 2 modules.

1 Produit

Référence de la pièce 900411 EB DG 1000 1 3

GTIN 4013364107205, Clients tariffs no (UE): 85369095, Poids brut: 54.10 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: EB DG 1000 1 3
Référence: 900411
ou équivalent



Caractéristiques techniques

Type uniphasé
Pôles 3
Dimensions 34 x 112 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Le produit 900411 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900411 a été ajouté au panier.

Aller à la boutique en ligne

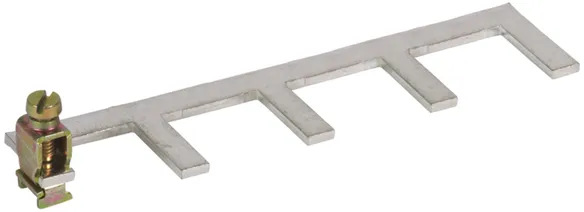

Etrier de mise à la terre – 2 modules, uniphasé, 4 pôles

Etrier de mise à la terre pour le raccordement côté terre, de 4 parafoudres d'une largeur de 2 modules.

1 Produit

Référence de la pièce 900417 EB 1 4 9

GTIN 4013364120419, Clients tariffs no (UE): 85369095, Poids brut: 66.40 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: EB 1 4 9
Référence: 900417
ou équivalent

Certificats



Caractéristiques techniques

Type uniphasé
Pôles 4
Dimensions 34 x 148 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Le produit 900417 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900417 a été ajouté au panier.

Aller à la boutique en ligne

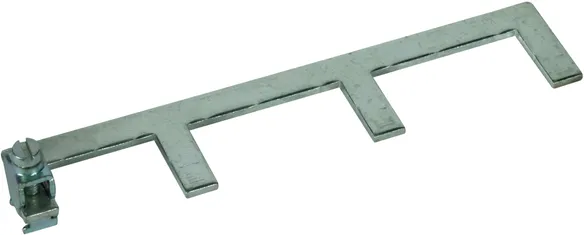

Etrier de mise à la terre – 3 modules, uniphasé, 3 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 3 parafoudres dans un boîtier de 3 modules avec borne de raccordement.

1 Produit

Référence de la pièce 900461 EB 1 3 10

GTIN 4013364260559, Clients tariffs no (UE): 85369095, Poids brut: 68.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: EB 1 3 10
Référence: 900461
ou équivalent



Caractéristiques techniques

Type uniphasé
Pôles 3
Dimensions 34 x 158 x 28 mm
Matériau laiton cuivré et étamé galvaniquement
Borne de raccordement max. 25 mm2

Le produit 900461 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900461 a été ajouté au panier.

Aller à la boutique en ligne

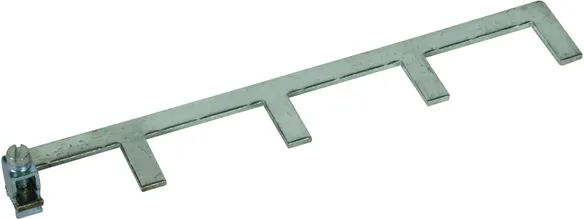

Etrier de mise à la terre – 3 modules, uniphasé, 4 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 4 parafoudres dans un boîtier de 3 modules avec borne de raccordement.

1 Produit

Référence de la pièce 900462 EB 1 4 13

GTIN 4013364260566, Clients tariffs no (UE): 85369095, Poids brut: 86.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: EB 1 4 13
Référence: 900462
ou équivalent



Caractéristiques techniques

Type uniphasé
Pôles 4
Dimensions 34 x 212 x 28 mm
Matériau laiton cuivré et étamé galvaniquement
Borne de raccordement max. 25 mm2

Le produit 900462 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900462 a été ajouté au panier.

Aller à la boutique en ligne
back to top
