SDS

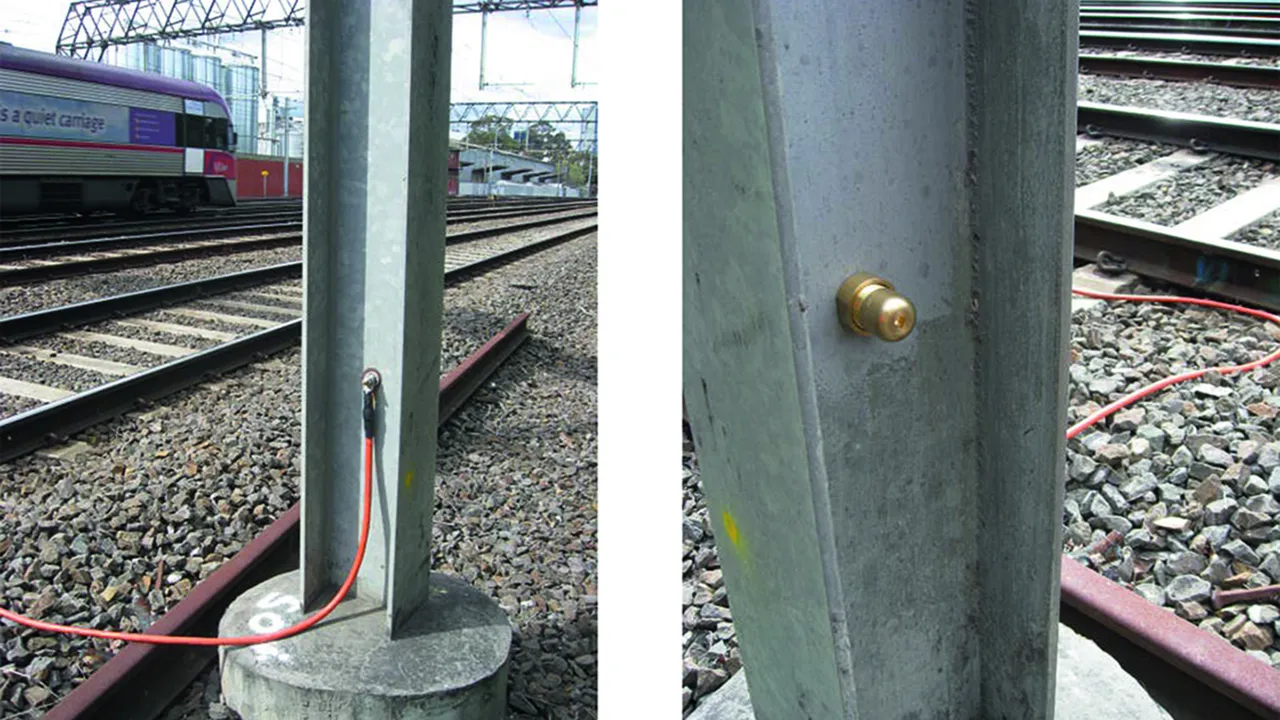

  • Séparation galvanique de segments de rails isolés et d’éléments d’installation mis à la terre
  • Équilibrage de potentiel plus fiable en cas de court-circuit ou de mise à la terre d’une ligne de contact grâce au soudage des électrodes capables de supporter un courant élevé
  • Écoulement de surtensions dues à la foudre sans générer de court-circuit au moyen d'un dispositif SDS ... de limitation de la tension résistant à la foudre
  • Tenue au court-circuit de 25 kAeff/100 ms ; 36 kAeff/75 ms

Details

lorem ipsum

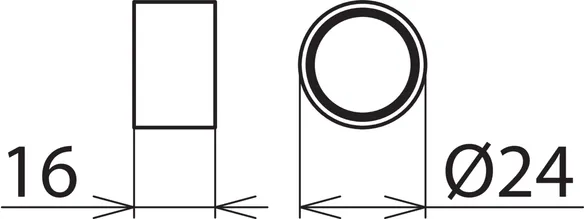

SDS 1

Dispositif de limitation de la tension pour une tension alternative d'amorçage ≤ 940 V.

1 Produit

Référence de la pièce 923110 SDS 1

GTIN 4013364092426, Clients tariffs no: 85369095, Poids brut: 54.00 g, Prix unitaire: 10.00 pièce(s)


Images



Caractéristiques techniques

VLD-Typ (EN 50122-1) VLD-F
Tension alternative d'amorçage (Uaw ) ≤ 940 V
Tension continue d'amorçage (Uag ) 600 V +/- 20 %
Tension de choc d’amorçage ≤ 1400 V (1kV/µs)
Capacité d’auto-extinction 300 A/65 V
Capacité d’écoulement du courant de foudre (10/350 µs) 0,1x/0,5x/1x 5 kA
Tenue au courant de foudre (10/350 μs) 25 kA
Court-circuit sécurisé par soudage des électrodes sous courants alternatifs ≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms
Court-circuit sécurisé par soudage des électrodes sous courants continus ≥ 750 A/250 ms
Tenue aux courts-circuits 25 kAeff / 100 ms ; 36 kAeff / 75 ms
Courant à long terme 1 kAeff pour t ≤ 120 s
Courant de fuite (Ilc ) < 1 µA avec 100 V dc
Température d'utilisation (TU ) -40 °C ... + 80 °C

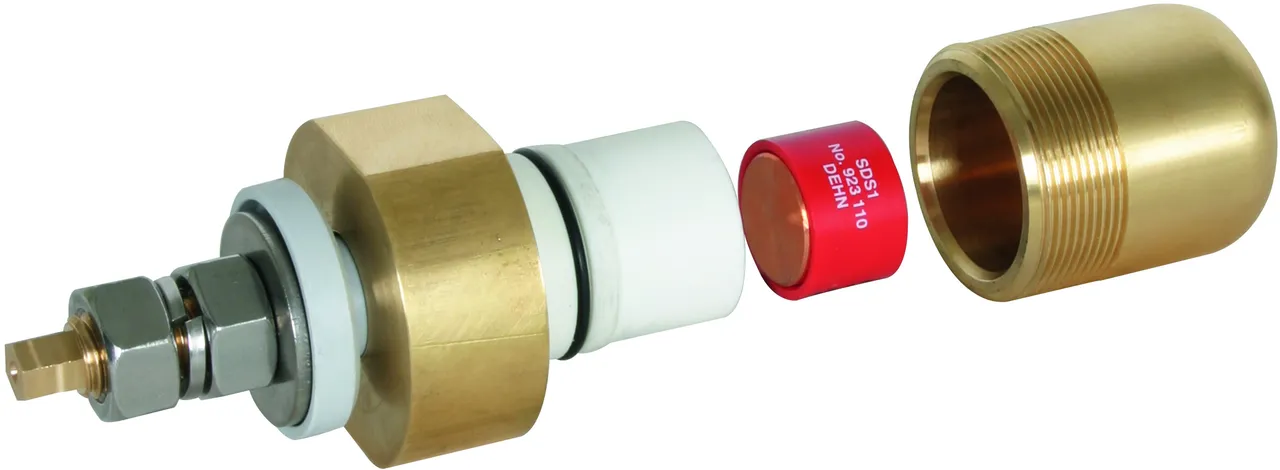

Montage avec Adaptateur de mât MA SDS M12 ou SIEMENS N ° 8WL6503-xx
Certifications EBA
N° de dessin DB 4 Ebs 15.13.20 feuille 2

Le produit 923110 a été ajouté au bloc-notes

Le produit 923110 a été ajouté au panier.


SDS 2

Dispositif de limitation de la tension pour une tension continue d'amorçage 350 V.

1 Produit

Référence de la pièce 923117 SDS 2

GTIN 4013364093478, Clients tariffs no: 85369095, Poids brut: 43.40 g, Prix unitaire: 10.00 pièce(s)


Images



Caractéristiques techniques

VLD-Typ (EN 50122-1) VLD-F
Tension continue d'amorçage (Uag ) 350 V +/- 20 %
Tension de choc d’amorçage ≤ 900 V (1 kV/µs)
Capacité d’écoulement du courant de foudre (10/350 µs) 0,1x/0,5x/1x 2 kA
Tenue au courant de foudre (10/350 μs) 25 kA
Court-circuit sécurisé par soudage des électrodes sous courants continus ≥ 650 A/250 ms
Tenue aux courts-circuits 25 kAeff / 100 ms ; 36 kAeff / 75 ms
Courant à long terme 1 kAeff pour t ≤ 120 s
Courant de fuite (Ilc ) < 1 µA avec 100 V dc
Température d'utilisation (TU ) -40 °C ... + 80 °C
Montage avec Adaptateur de mât MA SDS M12 ou SIEMENS N ° 8WL6503-xx

Le produit 923117 a été ajouté au bloc-notes

Le produit 923117 a été ajouté au panier.

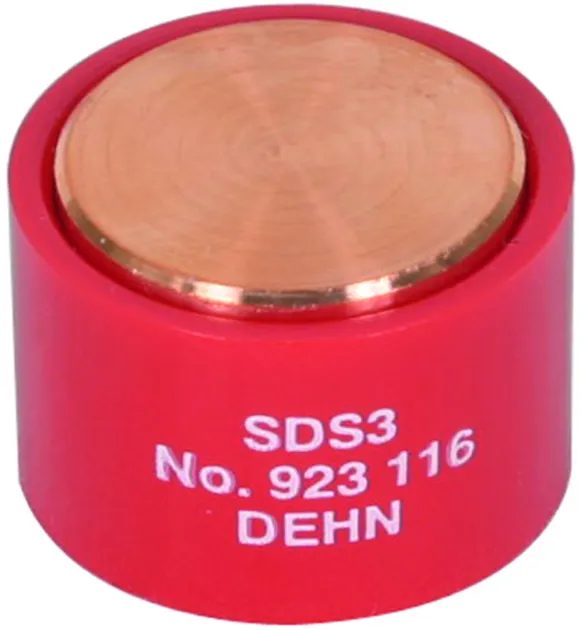

SDS 3

Dispositif de limitation de la tension pour une tension continue d'amorçage 550 V.

1 Produit

Référence de la pièce 923116 SDS 3

GTIN 4013364085978, Clients tariffs no: 85369095, Poids brut: 43.40 g, Prix unitaire: 1.00 pièce(s)


Images



Caractéristiques techniques

VLD-Typ (EN 50122-1) VLD-F
Tension continue d'amorçage (Uag ) 550 V +/- 20 %
Tension de choc d’amorçage ≤ 1000 V (1 kV/µs)
Capacité d’écoulement du courant de foudre (10/350 µs) 0,1x/0,5x/1x 2,5 kA
Tenue au courant de foudre (10/350 μs) 25 kA
Tenue aux courts-circuits 25 kAeff / 100 ms
Température d'utilisation (TU ) -40 °C ... + 80 °C
Montage avec Adaptateur de mât MA SDS M12 ou SIEMENS N ° 8WL6503-xx

Le produit 923116 a été ajouté au bloc-notes

Le produit 923116 a été ajouté au panier.

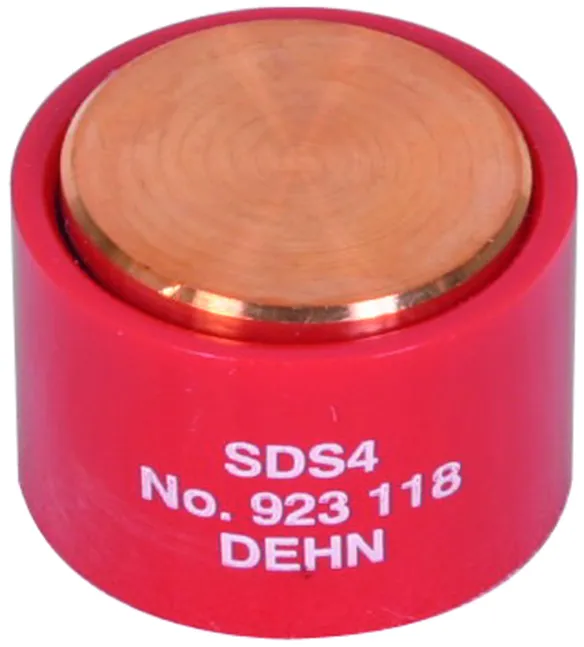

SDS 4

Dispositif de limitation de la tension pour une tension continue d'amorçage 230 V.

1 Produit

Référence de la pièce 923118 SDS 4

GTIN 4013364104969, Clients tariffs no: 85369095, Poids brut: 39.70 g, Prix unitaire: 10.00 pièce(s)


Images



Caractéristiques techniques

VLD-Typ (EN 50122-1) VLD-F
Tension continue d'amorçage (Uag ) 230 V +/- 20 %
Tension de choc d’amorçage ≤ 650 V (1 kV/µs)
Capacité d’écoulement du courant de foudre (10/350 µs) 0,1x/0,5x/1x 2,5 kA
Tenue au courant de foudre (10/350 μs) 25 kA
Capacité d’écoulement d’une impulsion (8/20 µs) 0,1x/0,5x/1x 20 kA
Court-circuit sécurisé par soudage des électrodes sous courants continus ≥ 600 A/250 ms
Tenue aux courts-circuits 25 kAeff / 100 ms ; 36 kAeff / 75 ms
Courant à long terme 1 kAeff pour t ≤ 120 s
Courant de fuite (Ilc ) < 1 µA avec 100 V dc
Température d'utilisation (TU ) -40 °C ... + 80 °C
Montage avec Adaptateur de mât MA SDS M12 ou SIEMENS N ° 8WL6503-xx

Le produit 923118 a été ajouté au bloc-notes

Le produit 923118 a été ajouté au panier.


SDS 5

Dispositif de limitation de la tension pour une tension continue d'amorçage 120 V.

1 Produit

Référence de la pièce 923119 SDS 5

GTIN 4013364104976, Clients tariffs no: 85369095, Poids brut: 39.70 g, Prix unitaire: 10.00 pièce(s)


Images



Caractéristiques techniques

VLD-Typ (EN 50122-1) VLD-F
Tension continue d'amorçage (Uag ) 120 V +/- 20 %
Tension de choc d’amorçage ≤ 600 V (1 kV/µs)
Capacité d’écoulement du courant de foudre (10/350 µs) 0,1x/0,5x/1x 2 kA
Tenue au courant de foudre (10/350 μs) 25 kA
Capacité d’écoulement d’une impulsion (8/20 µs) 0,1x/0,5x/1x 20 kA
Court-circuit sécurisé par soudage des électrodes sous courants continus ≥ 600 A/250 ms
Tenue aux courts-circuits 25 kAeff / 100 ms ; 36 kAeff / 75 ms
Courant à long terme 1 kAeff pour t ≤ 120 s
Courant de fuite (Ilc ) < 1 µA avec 100 V dc
Température d'utilisation (TU ) -40 °C ... + 80 °C
Montage avec Adaptateur de mât MA SDS M12 ou SIEMENS N ° 8WL6503-xx

Le produit 923119 a été ajouté au bloc-notes

Le produit 923119 a été ajouté au panier.
