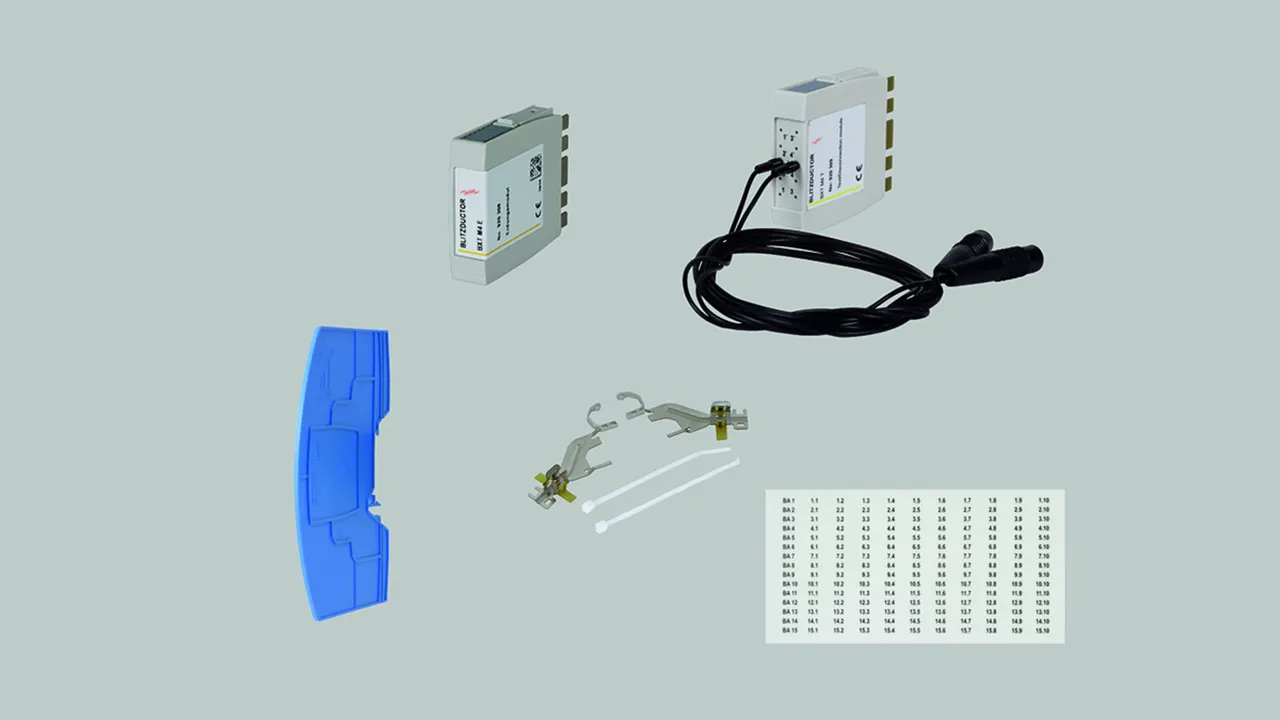

Accessoires BLITZDUCTOR SP/XT/XTU

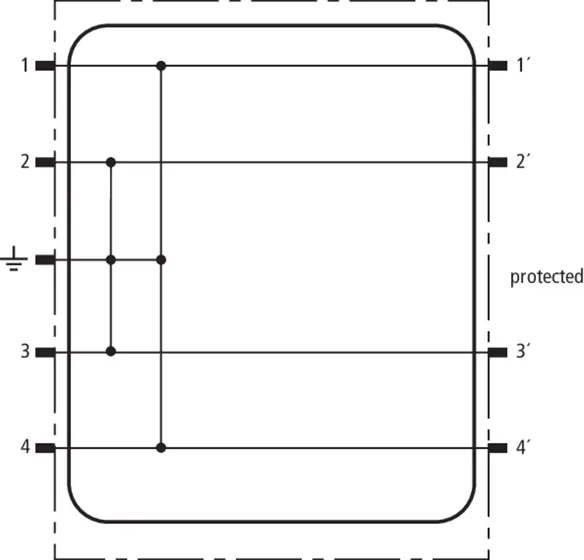

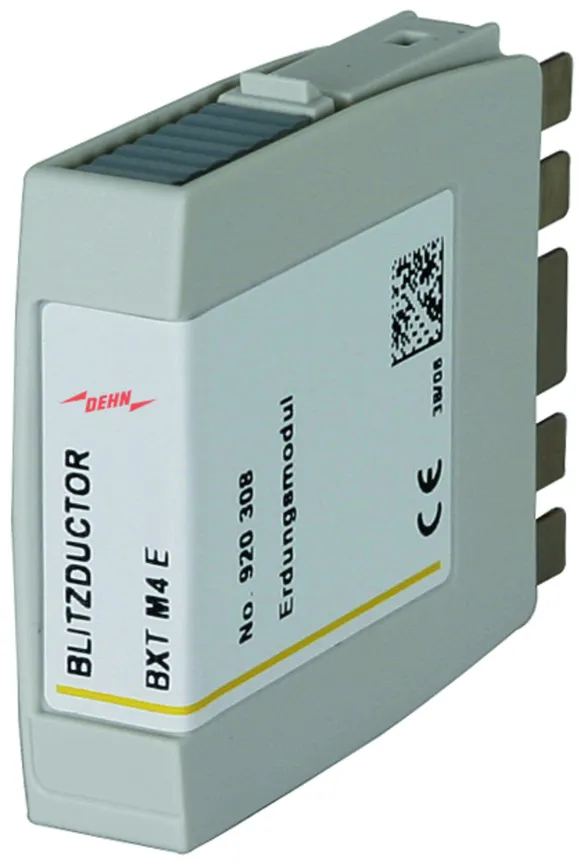

Module de mise à la terre

Ce module enfichable de mise à la terre connecte tous les conducteurs reliés à l'embase BLITZDUCTOR SP/XT/XTU avec l'équilibrage de potentiel. Il sert à la mise à la terre directe des conducteurs d'un câble qui ne sont pas encore utilisés, mais déjà raccordés à l'embase.

1 Produit

Référence de la pièce 920308 BXT M4 E

GTIN 4013364109209, Clients tariffs no (UE): 85369010, Poids brut: 29.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Module de mise à la terre BXT M4 E pour embase BLITZDUCTOR SP / XT / XTU
Module enfichable pour la mise à la terre directe des lignes.

produit : DEHN
Type: BXT M4 E
Référence: 920308
ou équivalent

Certificats



Caractéristiques techniques

D1 Courant de choc de foudre (10/350 µs) total (Iimp ) 10 kA
Enfichable dans l'embase

Le produit 920308 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920308 a été ajouté au panier.

Aller à la boutique en ligne

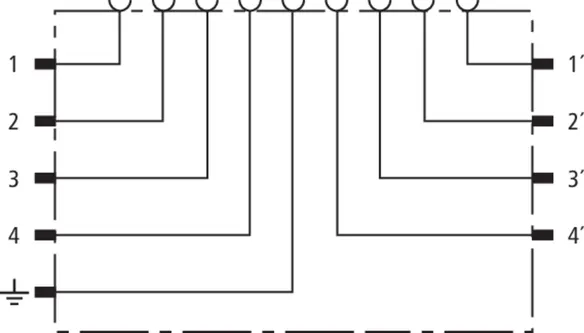

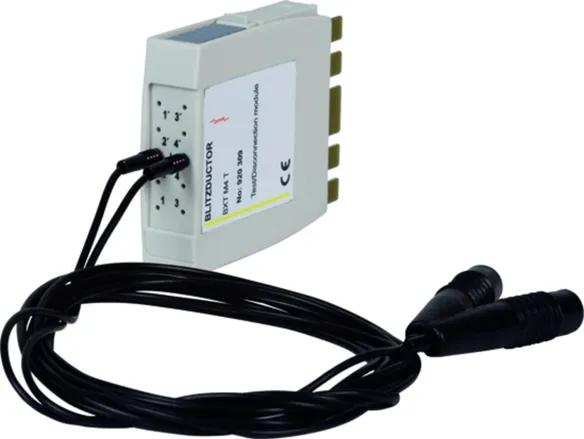

Module de test/de déconnexion

Lorsqu’il est enfiché, le module de test/de déconnexion interrompt la continuité des fils du faisceau de conducteurs raccordés à l'embase BLITZDUCTOR SP/XT/XTU et le dirige vers une prise de test située sur la partie frontale du module. Il est ainsi possible d’effectuer des mesures dans l’installation sans devoir débrancher les conducteurs de l’embase.

1 Produit

Référence de la pièce 920309 BXT M4 T

GTIN 4013364109193, Clients tariffs no (UE): 85369010, Poids brut: 24.60 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Module de test / déconnexion BXT M4 T pour pièces de base BLITZDUCTOR SP / XT / XTU
Module enfichable comme joint de test pour le test d'isolement
sans déconnecter les lignes.
Accessoires: 2 câbles de mesure de 1 m, pochette de protection

produit : DEHN
Type: BXT M4 T
Référence: 920309
ou équivalent

Certificats



Caractéristiques techniques

Tension d’utilisation permanente max DC (UC ) 180 V
Courant nominal à 80 °C (IL ) 1,0 A
Résistance de passage 0,1 ohm
Enfichable dans l'embase
Bornes de test dorées, 1 mm
Accessoires 2 câbles de mesure de 1 m, pochette de protection

Le produit 920309 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920309 a été ajouté au panier.

Aller à la boutique en ligne

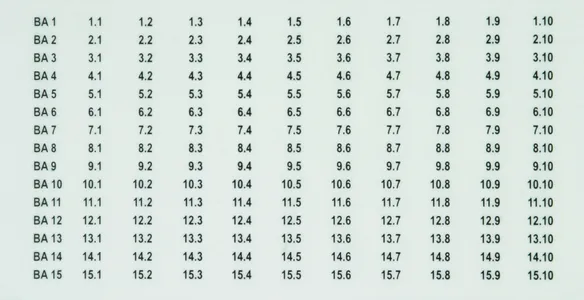

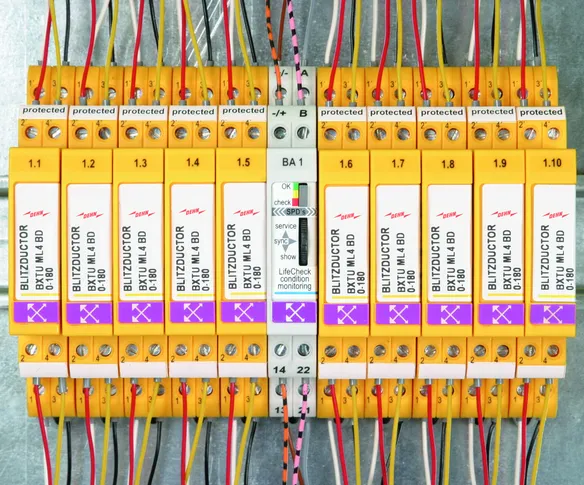

Système d'identification BA1-BA15

2 x 165 étiquettes autocollantes pour le réperage des modules de surveillance DRC MCM XT (de BA1 à BA15) avec l'adresse bus et le numéro des modules de protection BXT/BXTU (de 1.1 - 1.10 à 15.1 - 15.10).

1 Produit

Référence de la pièce 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Clients tariffs no (UE): 39199080, Poids brut: 5.60 g/PAK, Prix unitaire: 1.00 PAK

Images

Plus d'informations

Système d'étiquetage BA1-BA15
Étiquettes adhésives
imprimé avec BA1 (1.1-1.10) à BA15 (15.1-15.10)
pour étiqueter facilement les dispositifs de surveillance DRC MCM XT
et pièces de base ou modules BLITZDUCTOR XT;
Résistant à l'abrasion

produit : DEHN
Type: BS BA1 BA15 BXT
Référence: 920398
ou équivalent



Caractéristiques techniques

Dimensions (l x h) 13 x 7 mm

Le produit 920398 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920398 a été ajouté au panier.

Aller à la boutique en ligne

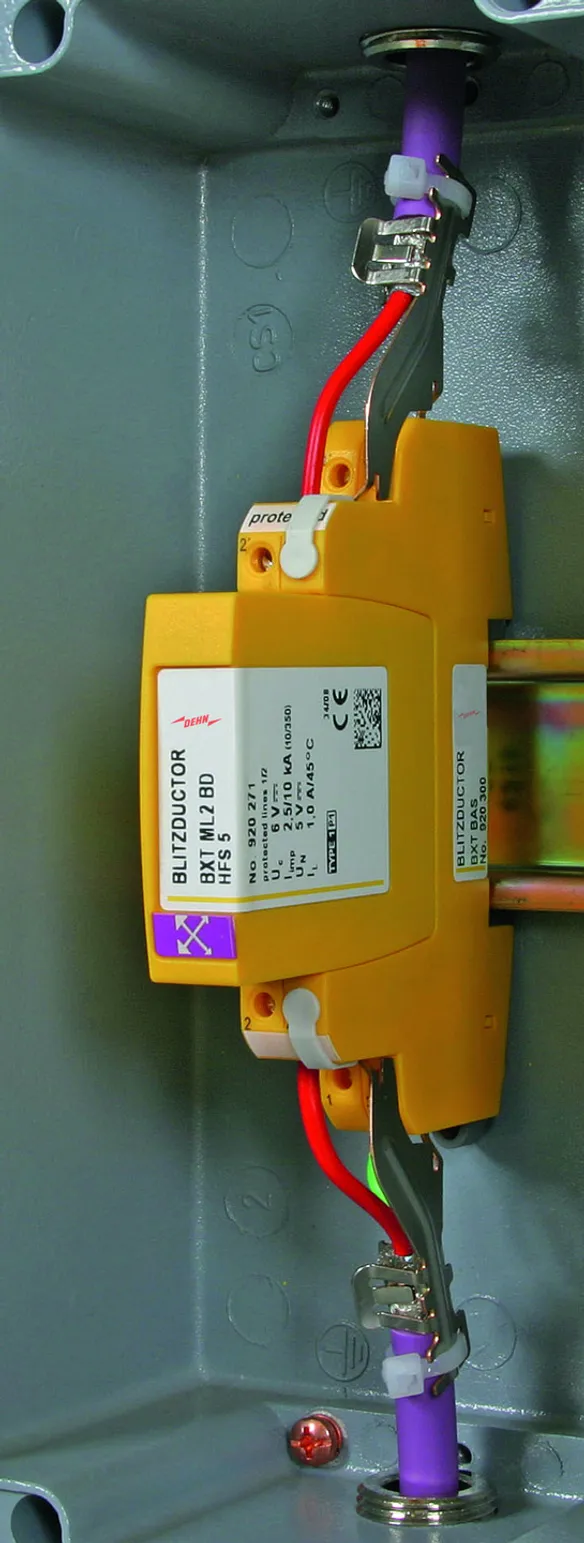

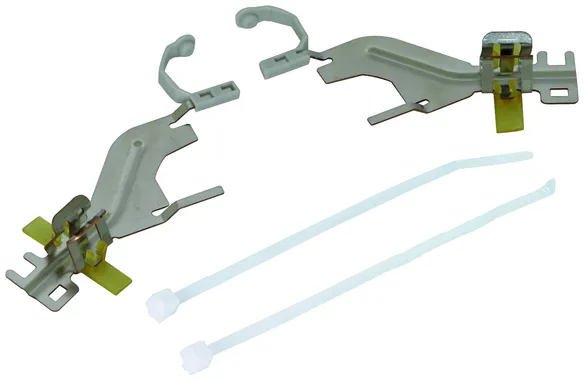

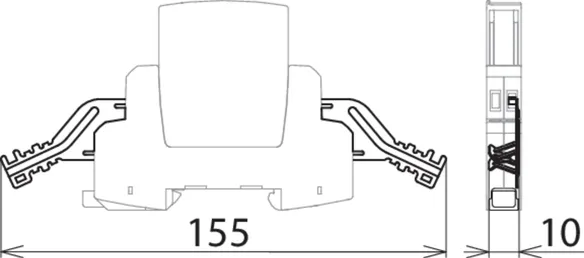

Bornes à ressort CEM

Deux bornes à ressort pour assurer le contact permanent et à basse impédance du blindage du côté protégé et non protégé d’un BLITZDUCTOR SP/XT/XTU. Avec capuchon isolant enfichable pour la mise à la terre indirecte du blindage (seulement BXT) avec fixations pour câbles et bandes d’isolation. Utilisable pour les versions BXT(U) ML2 ...S ... / BSP M2 ... (seulement mise à la terre directe).

1 Produit

Référence de la pièce 920395 SAK BXT LR

GTIN 4013364118157, Clients tariffs no (UE): 85369095, Poids brut: 12.00 g/PAK, Prix unitaire: 1.00 PAK

Précédent

Images

Plus d'informations


Plage de serrage: 3 - 10 mm
Accessoires: Codage de raccordement, fixations pour câbles, bandes d'isolation

produit : DEHN
Type: SAK BXT LR
Référence: 920395
ou équivalent

Certificats



Caractéristiques techniques

D1 Courant de choc de foudre (10/350 µs) 5 kA
Enfichable dans borne de raccordement BXT BAS / BSP BAS 4
Accessoires Codage de raccordement, fixations pour câbles, bandes d'isolation

Le produit 920395 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 920395 a été ajouté au panier.

Aller à la boutique en ligne

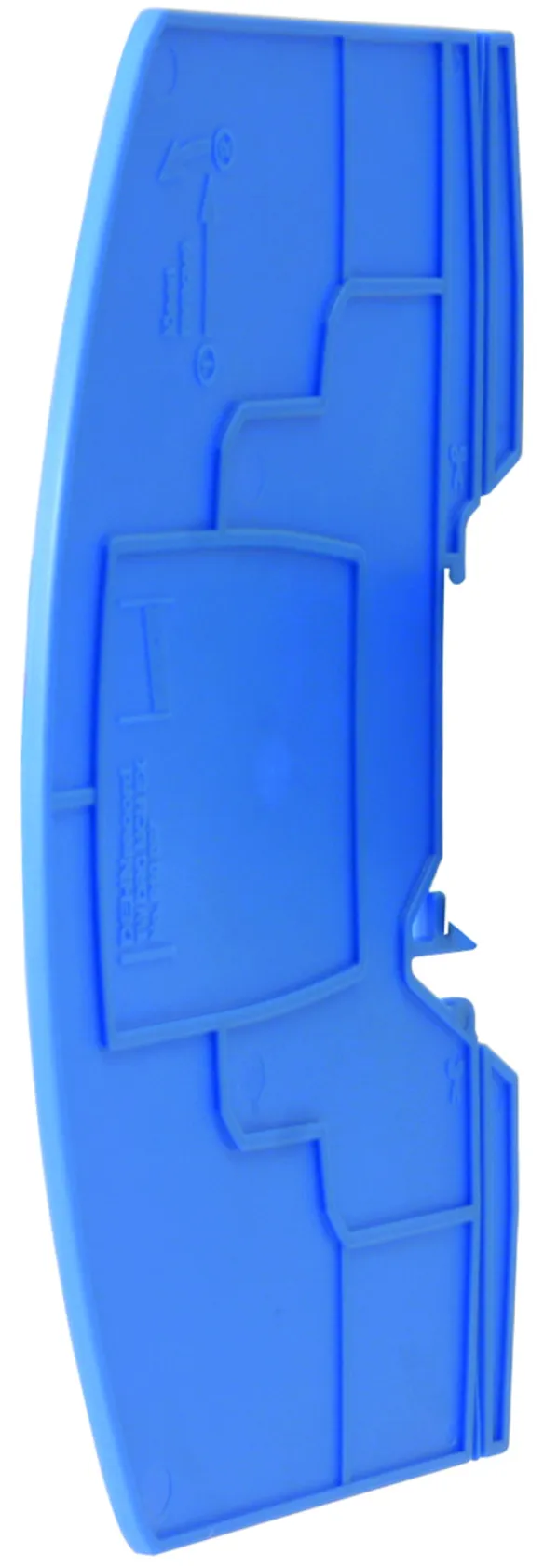

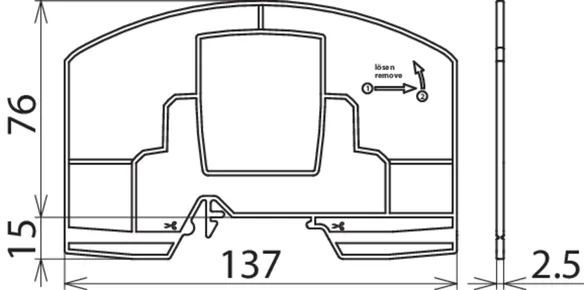

Cloison

Des mesures particulières doivent être observées lors de l’installation de parafoudres BLITZDUCTOR XT Ex (i) dans des circuits à sécurité intrinsèque.
Selon la norme EN 60079-11 de 2007 (VDE 0170-7), une distance de séparation minimale de ≥ 50 mm doit être observée entre un circuit à sécurité intrinsèque et un circuit sans sécurité intrinsèque (par ex. bornes de raccordement) !

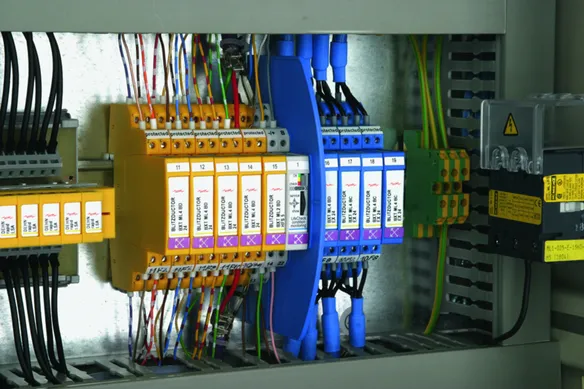

Pour l’utilisation de la cloison Ex (i) TW DRC MCM EX, cette cote est respectée même si les équipements sont disposés directement côte à côte.
En particulier, ce système peut être utilisé en combinaison avec l'unité DRC MCM XT pour la surveillance d'état de modules BXT. (1 jeu = 2 pièces)

1 Produit

Référence de la pièce 910697 TW DRC MCM EX

GTIN 4013364123717, Clients tariffs no (UE): 39269097, Poids brut: 31.00 g/PAK, Prix unitaire: 1.00 PAK

Images

Plus d'informations



produit : DEHN
Type: TW DRC MCM EX
Référence: 910697
ou équivalent



Caractéristiques techniques

Montage sur Rail DIN 35 mm selon EN 60715

Le produit 910697 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 910697 a été ajouté au panier.

Aller à la boutique en ligne
