DEHNguard S ... VA

Parafoudre type 2 universel comprenant une embase et un module de protection débrochable
Module de protection à base d'une varistance et un éclateur à air en série sans courant de fuite
Fiabilité élevée grâce à la surveillance « Thermo-Dynamic-Control » du parafoudre
Coordonné énergétiquement avec la gamme de produits Red/Line
Remplacement simple et sans outillage grâce au système de verrouillage avec touche de déverrouillage
Bornes de raccordement multifonctions pour conducteurs et peignes de répartition
Testé contre les vibrations et les chocs selon EN 60068-2

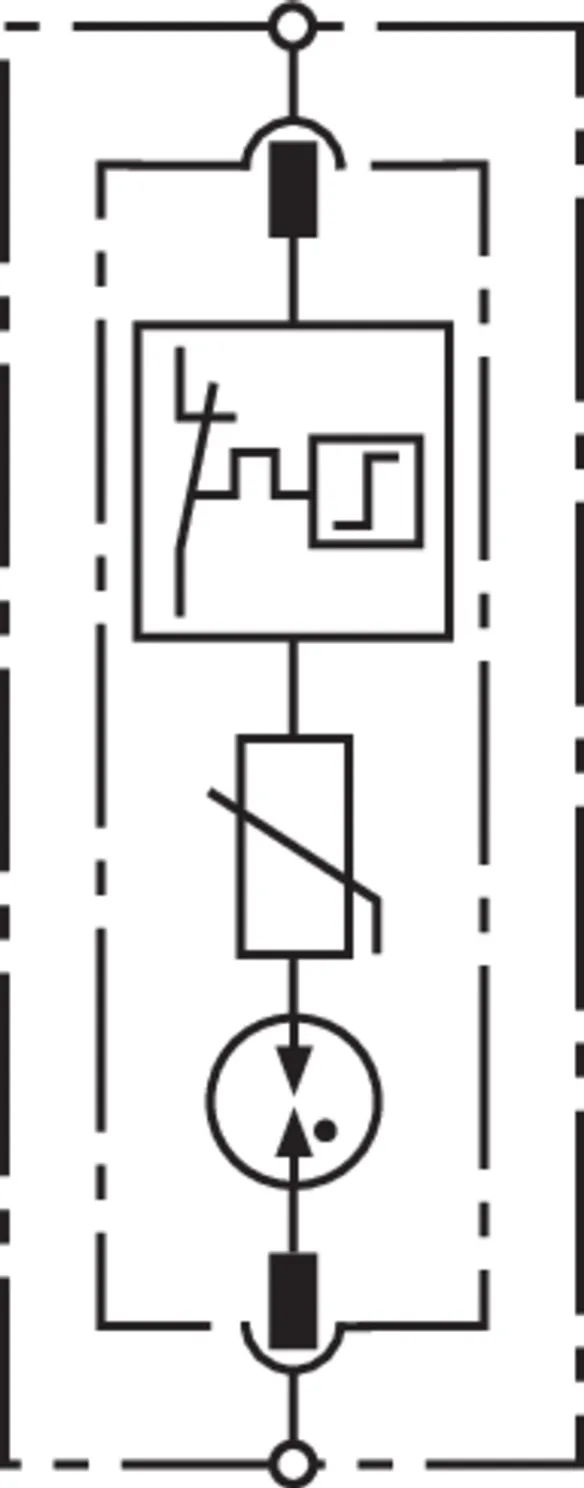

DEHNguard S VA

Parafoudre modulaire unipolaire avec un module de protection à base d'une varistance et d'un éclateur à gaz en série sans courant de fuite.

3 Produits

Référence de la pièce 952080 DG S 75 VA

GTIN 4013364127296, Clients tariffs no (UE): 85363030, Poids brut: 118.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 75 VA
Référence: 952080
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	100 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	115 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

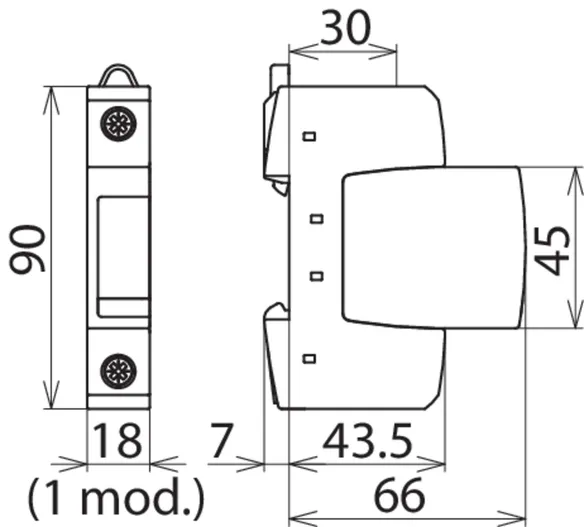

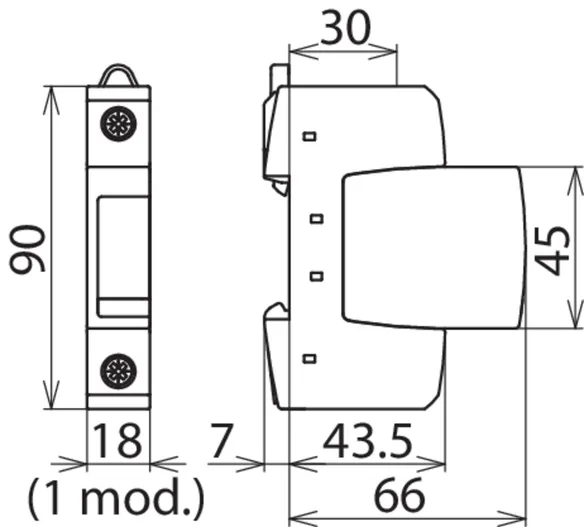

Encombrement	1 module, DIN 43880

Le produit 952080 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952080 a été ajouté au panier.

Aller à la boutique en ligne

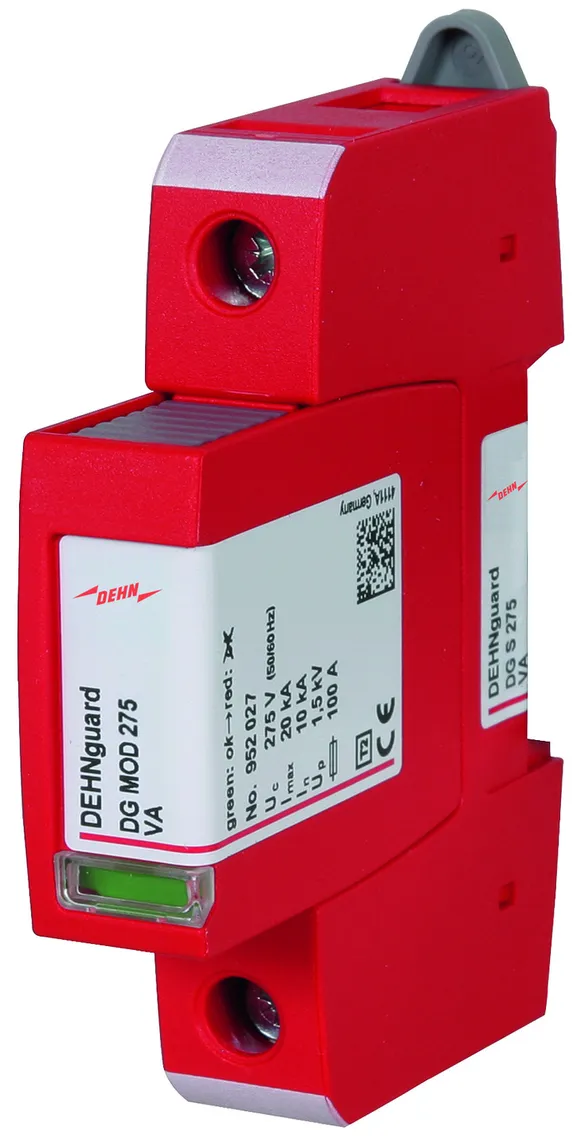

Référence de la pièce 952082 DG S 275 VA

GTIN 4013364127319, Clients tariffs no (UE): 85363030, Poids brut: 123.40 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 275 VA
Référence: 952082
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	100 A gG


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	350 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952082 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952082 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952084 DG S 385 VA

GTIN 4013364127333, Clients tariffs no (UE): 85363030, Poids brut: 127.70 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 385 VA
Référence: 952084
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	500 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880

Le produit 952084 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952084 a été ajouté au panier.

Aller à la boutique en ligne

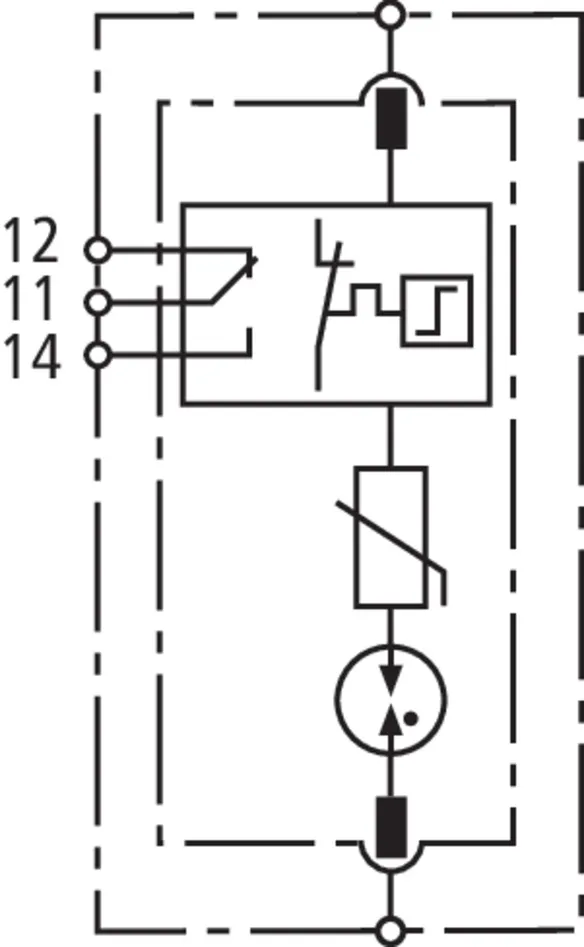

DEHNguard S VA FM

Parafoudre modulaire unipolaire avec un module de protection à base d'une varistance et d'un éclateur à air en série sans courant de fuite ; avec contact sec de télésignalisation.

3 Produits

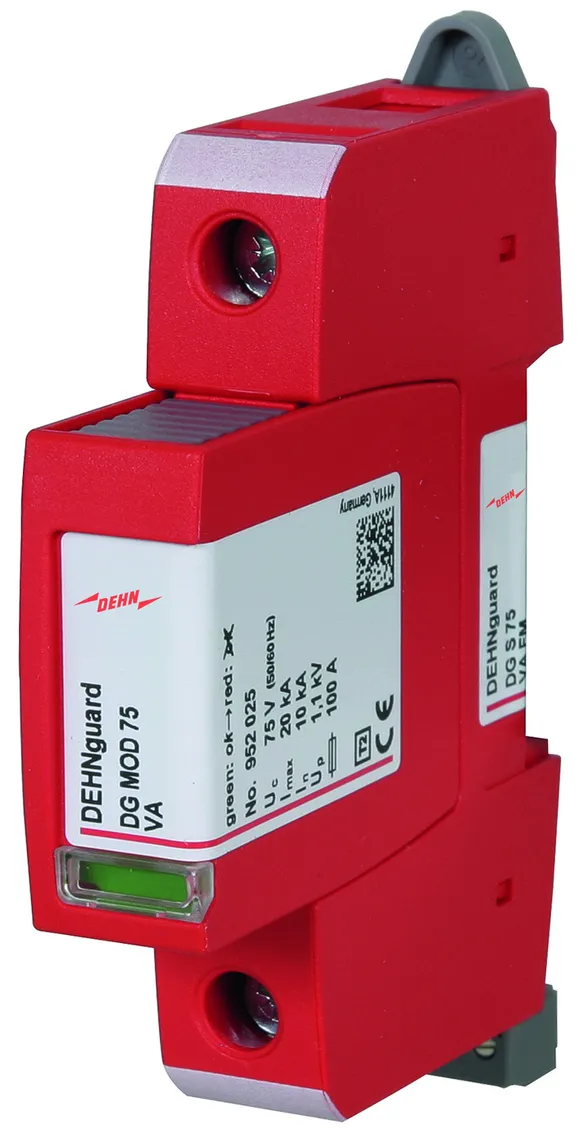

Référence de la pièce 952085 DG S 75 VA FM

GTIN 4013364127302, Clients tariffs no (UE): 85363030, Poids brut: 122.10 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 75 VA FM
Référence: 952085
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	100 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	115 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

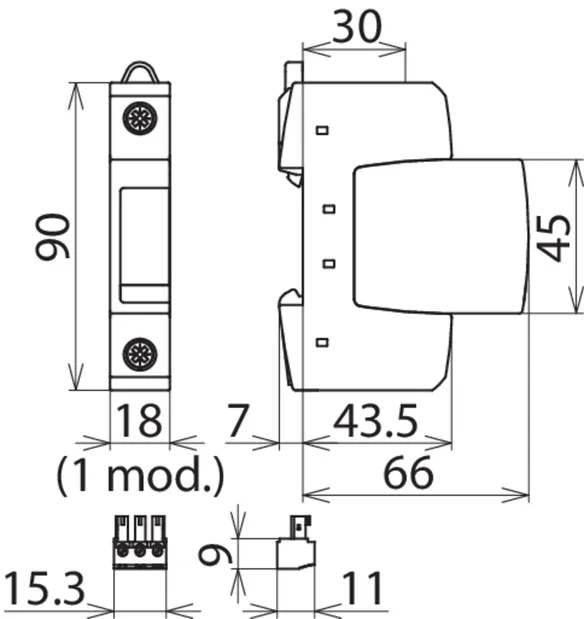

Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952085 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952087 DG S 275 VA FM

GTIN 4013364127326, Clients tariffs no (UE): 85363030, Poids brut: 126.70 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 275 VA FM
Référence: 952087
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	100 A gG


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	350 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952087 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952087 a été ajouté au panier.

Aller à la boutique en ligne

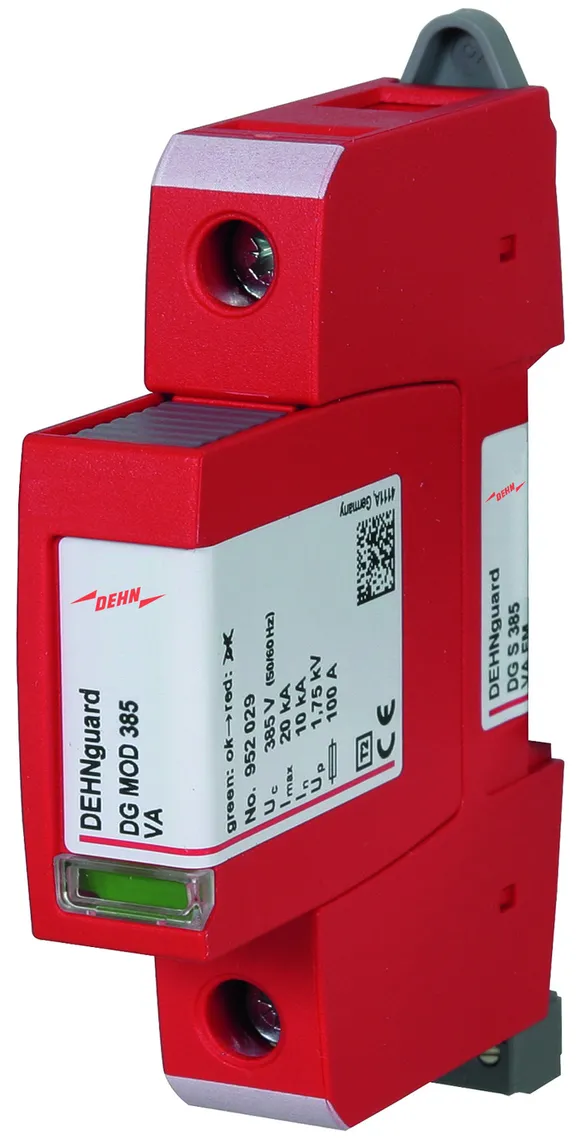

Référence de la pièce 952089 DG S 385 VA FM

GTIN 4013364127340, Clients tariffs no (UE): 85363030, Poids brut: 131.70 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG S 385 VA FM
Référence: 952089
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	500 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952089 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952089 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

DEHNguard S ... VA

DEHNguard S VA

Référence de la pièce 952080 DG S 75 VA

Le produit 952080 a été ajouté au bloc-notes

Le produit 952080 a été ajouté au panier.

Référence de la pièce 952082 DG S 275 VA

Le produit 952082 a été ajouté au bloc-notes

Le produit 952082 a été ajouté au panier.

Référence de la pièce 952084 DG S 385 VA

Le produit 952084 a été ajouté au bloc-notes

Le produit 952084 a été ajouté au panier.

DEHNguard S VA FM

Référence de la pièce 952085 DG S 75 VA FM

Le produit 952085 a été ajouté au bloc-notes

Le produit 952085 a été ajouté au panier.

Référence de la pièce 952087 DG S 275 VA FM

Le produit 952087 a été ajouté au bloc-notes

Le produit 952087 a été ajouté au panier.

Référence de la pièce 952089 DG S 385 VA FM

Le produit 952089 a été ajouté au bloc-notes

Le produit 952089 a été ajouté au panier.

DEHNguard S ... VA

DEHNguard S VA

Référence de la pièce 952080 DG S 75 VA

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952080 a été ajouté au bloc-notes

Le produit 952080 a été ajouté au panier.

Référence de la pièce 952082 DG S 275 VA

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952082 a été ajouté au bloc-notes

Le produit 952082 a été ajouté au panier.

Référence de la pièce 952084 DG S 385 VA

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952084 a été ajouté au bloc-notes

Le produit 952084 a été ajouté au panier.

DEHNguard S VA FM

Référence de la pièce 952085 DG S 75 VA FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952085 a été ajouté au bloc-notes

Le produit 952085 a été ajouté au panier.

Référence de la pièce 952087 DG S 275 VA FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952087 a été ajouté au bloc-notes

Le produit 952087 a été ajouté au panier.

Référence de la pièce 952089 DG S 385 VA FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952089 a été ajouté au bloc-notes

Le produit 952089 a été ajouté au panier.
