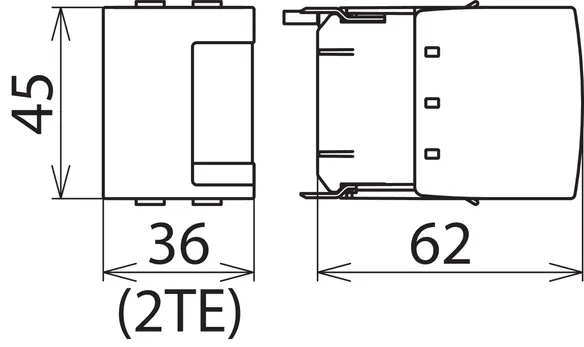

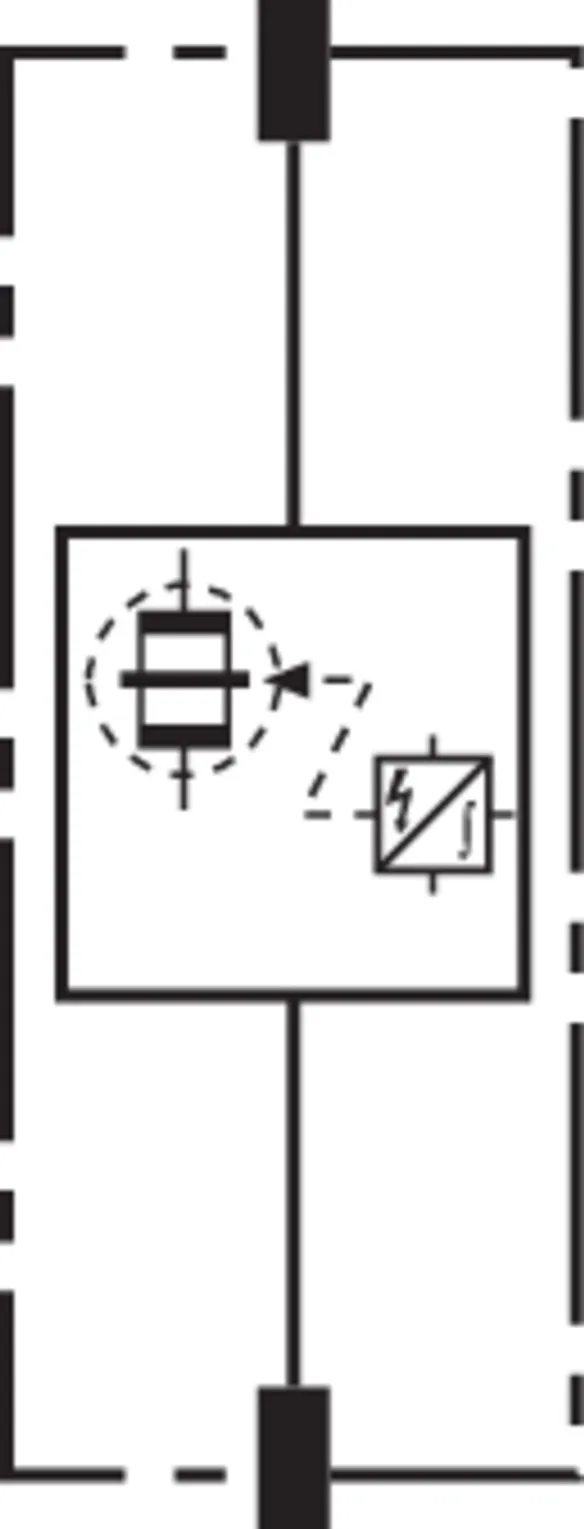

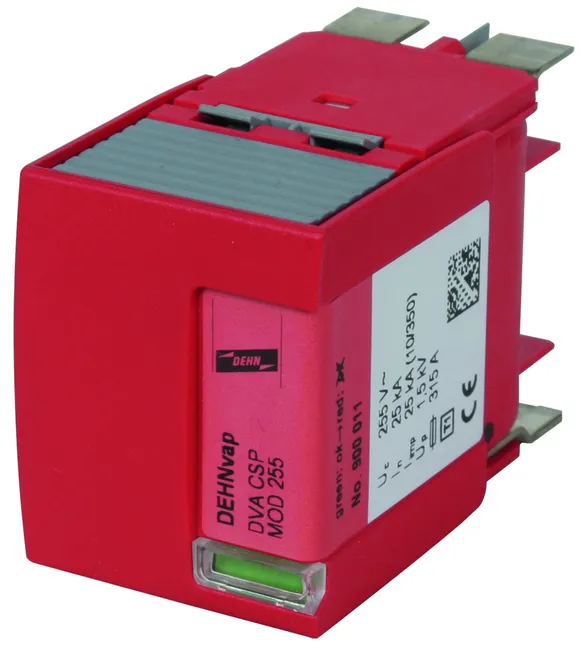

Référence de la pièce 900011 DVA CSP MOD 255

GTIN 4013364111448, Clients tariffs no (UE): 85363090, Poids brut: 203.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Courant de foudre (10/350 µs): 25 kA

produit : DEHN
Type: DVA CSP MOD 255
Référence: 900011
ou équivalent

Certificats

Caractéristiques techniques

Tension d’utilisation permanente max AC (U_C )	264 V
Courant de foudre (10/350 µs) (I_imp )	25 kA
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gL/gG jusqu'à 50 kA_eff (présumé)

Tension nominale AC	230 / 400 V
Tension d’utilisation permanente max AC (U_C )	264 V
Courant de foudre (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Capacité d'extinction du courant de suite [L-N] AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 20 A gL/gG jusqu'à 50 kA_eff (présumé)
Temps de réponse	≤ 100 ns
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Montage sur	appareils DV M TN ...
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Certifications	KEMA, UL, VdS

Le produit 900011 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900011 a été ajouté au panier.

Aller à la boutique en ligne

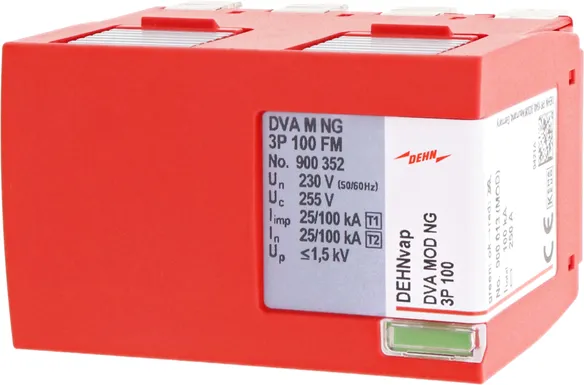

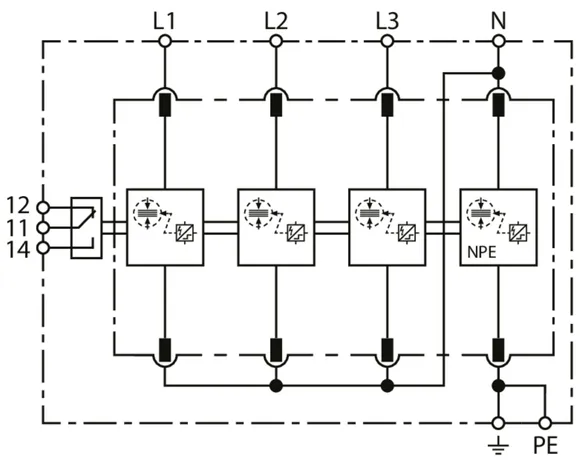

Référence de la pièce 900013 DVA MOD NG 3P 100

GTIN 4013364456020, Clients tariffs no (UE): 85363090, Poids brut: 307.87 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Courant de foudre (10/350) [L1+L2+L3+N-PE]: 100 kA
Courant de foudre (10/350) [L-N]/[N-PE]: 25 / 100 kA

produit : DEHN
Type: DVA MOD NG 3P 100
Référence: 900013
ou équivalent

Certificats

Caractéristiques techniques

Tension d’utilisation permanente max AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Courant de foudre (10/350) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 25 kA_eff(prosp.)

Tension nominale AC	230 / 400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Courant de foudre (10/350) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm MJ/Ohm
Énergie spécifique [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tenue aux courants de court-circuit [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitation du courant de suite/sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 25 kA_eff(prosp.)
Temps de réponse (t_A )	≤ 100 bt
Fusible amont max. (L) jusqu’à I_K= 25 kA_eff	250 A gG
Surtension temporaire [L-N] (U_T) - Caractéristiques	440 V / 120 min. – Résistance
Surtension temporaire [N-PE] (U_T) - Caractéristiques	1200 V / 200 ms – Résistance
Plage de température d’utilisation [parallèle]/[série] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Montage sur	DVA M NG 3P 100 FM
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Indice de protection	IP 20

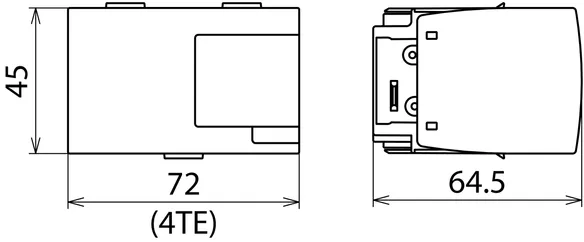

Encombrement	4 modules, DIN 43880
Certifications	KEMA

Le produit 900013 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900013 a été ajouté au panier.

Aller à la boutique en ligne

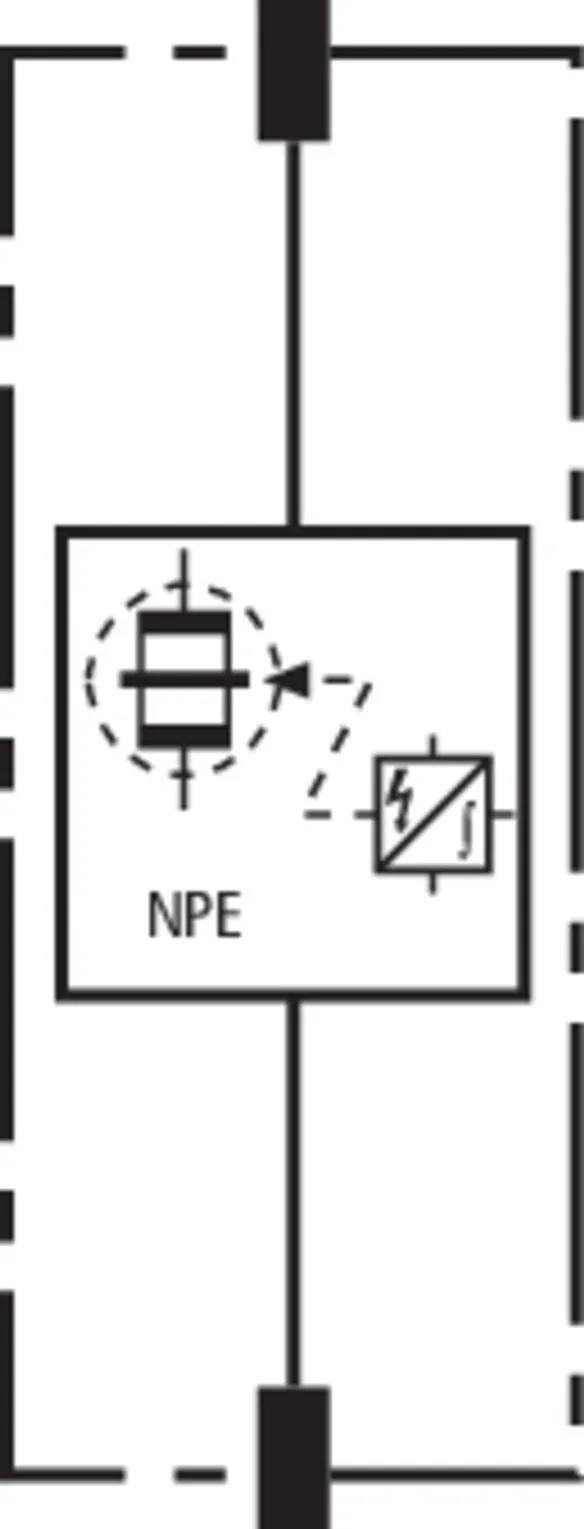

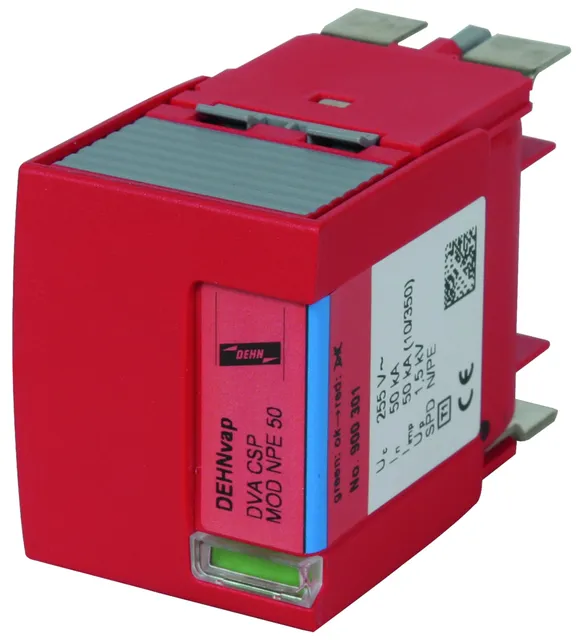

Référence de la pièce 900301 DVA CSP MOD NPE 50

GTIN 4013364111462, Clients tariffs no (UE): 85363090, Poids brut: 183.40 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Courant de foudre (10/350 µs): 50 kA

produit : DEHN
Type: DVA CSP MOD NPE 50
Référence: 900301
ou équivalent

Certificats

Caractéristiques techniques

Tension d’utilisation permanente max AC (U_C )	255 V
Courant de foudre (10/350 µs) (I_imp )	50 kA

Tension nominale AC	230/400
Tension d’utilisation permanente max AC (U_C )	255 V
Courant de foudre (10/350 µs) (I_imp )	50 kA
Énergie spécifique (W/R)	625,00 kJ/ohm
Capacité d'extinction du courant de suite [N-PE] AC (I_fi )	100 A_eff
Temps de réponse	≤ 100 ns
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Montage sur	appareils DV M TT 2P
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Certifications	KEMA, UL, VdS

Le produit 900301 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900301 a été ajouté au panier.

Aller à la boutique en ligne

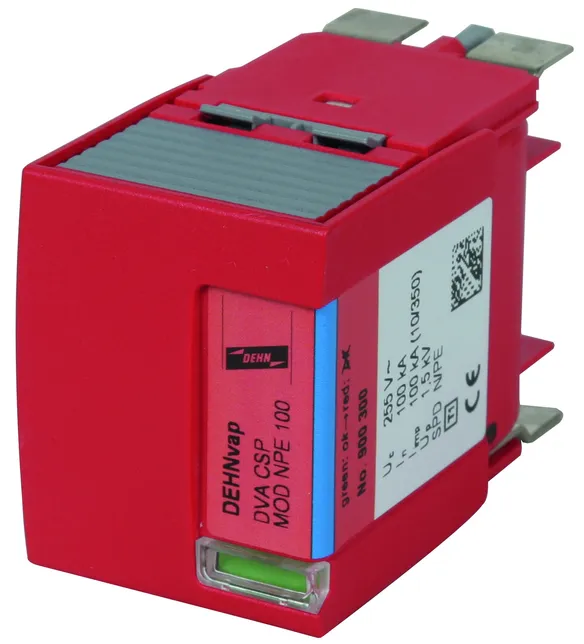

Référence de la pièce 900300 DVA CSP MOD NPE 100

GTIN 4013364111455, Clients tariffs no (UE): 85363090, Poids brut: 183.40 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Courant de foudre (10/350 µs): 100 kA

produit : DEHN
Type: DVA CSP MOD NPE 100
Référence: 900300
ou équivalent

Certificats

Caractéristiques techniques

Tension d’utilisation permanente max AC (U_C )	255 V
Courant de foudre (10/350 µs) (I_imp )	100 kA

Tension nominale AC	230/400
Tension d’utilisation permanente max AC (U_C )	255 V
Courant de foudre (10/350 µs) (I_imp )	100 kA
Énergie spécifique (W/R)	2,50 MJ/ohm
Capacité d'extinction du courant de suite [N-PE] AC (I_fi )	100 A_eff
Temps de réponse	≤ 100 ns
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Montage sur	appareils DV M TT
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Certifications	KEMA, UL, VdS

Le produit 900300 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900300 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 900586 DVA MOD EMOB 255

GTIN 4013364500020, Clients tariffs no (UE): 85363090, Poids brut: 321.19 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Module de protection réseau avec éclateur à air Type 1 + Type 2
Parafoudre de la gamme de produits Red/Line selon EN 61643-11
Technologie à base d’éclateurs à air RAC haute performance
Affichage de défaut par
marquage vert-rouge dans la fenêtre
Tension continue maximale : 255 V AC
Courant de foudre (10/350) : 12,5 kA
Courant de foudre (10/350 µs): 12,5 / 50 kA

produit : DEHN
Type: DVA MOD EMOB 255
Référence: 900586
ou équivalent

Certificats

Caractéristiques techniques

Tension d’utilisation permanente max AC (U_C )	255 V
Courant de foudre (10/350 µs) (I_imp )	12,5 / 50 kA
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kAeff (présumé)

Tension d’utilisation permanente max AC (U_C )	255 V
Courant de foudre (10/350 µs) (I_imp )	12,5 / 50 kA
Énergie spécifique (W/R)	39,06 kJ/ohm / 625,00 kJ/ohm
Capacité d'extinction du courant de suite [L-N] AC (I_fi )	50 kA_eff
Capacité d'extinction du courant de suite [N-PE] AC (I_fi )	100 A_eff A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kAeff (présumé)
Temps de réponse	≤ 100 ns
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Montage sur	DVA EMOB M 3P 255 FM
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0

Le produit 900586 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900586 a été ajouté au panier.

Aller à la boutique en ligne
