Barres de liaison équipotentielle – Industrie

Barres de liaison équipotentielle pour la protection et la liaison équipotentielle fonctionnelle selon DIN VDE 0100-410/540 et pour la liaison équipotentielle de protection contre la foudre selon DIN EN 62305-3 (VDE 0185-305-3).
Également pour l’utilisation dans les zones EX 2/22 (vis protégées contre l’auto-desserrage).

Version :
– Avec rondelle élastique
– Isolant UP (thermodurcissable, rouge) avec filetage M10
– Résistant aux UV, non halogéné

6 raccordements

2 Produits

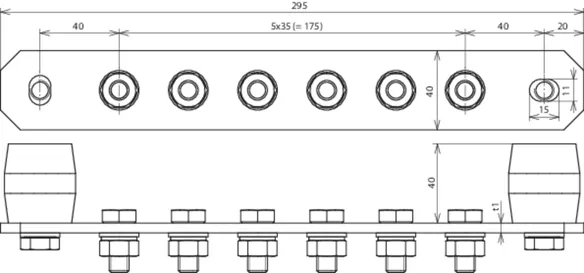

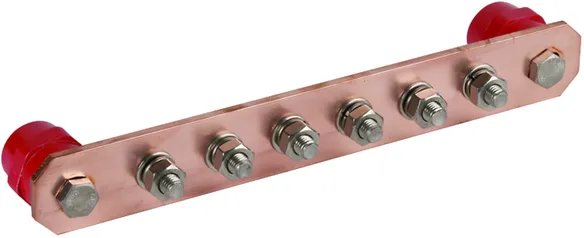

Référence de la pièce 472207 PAS I 6AP M10 CU

GTIN 4013364090927, Clients tariffs no (UE): 85359000, Poids brut: 964.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Nombre - raccordements: 6
Matériau: Cu
Dimensions: 295 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 6AP M10 CU
Référence: 472207
ou équivalent

Certificats



Caractéristiques techniques

Nombre - raccordements 6
Matériau Cu
Dimensions (l x b x t1) 295 x 40 x 5 mm
Section 200 mm2
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 39 kA
Vis di M10 x 25 mm
Matériau - vis / écrou INOX
Version avec rondelle Grower
Matériau - isolant UP
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 472207 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 472207 a été ajouté au panier.

Aller à la boutique en ligne

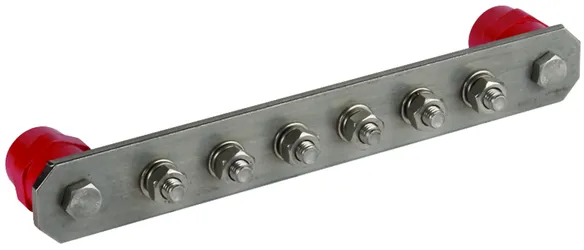

Référence de la pièce 472209 PAS I 6AP M10 V2A

GTIN 4013364090934, Clients tariffs no (UE): 85359000, Poids brut: 1.01 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Nombre - raccordements: 6
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 295 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 6AP M10 V2A
Référence: 472209
ou équivalent

Certificats



Caractéristiques techniques

Nombre - raccordements 6
Matériau INOX
Dimensions (l x b x t1) 295 x 40 x 6 mm
Section 240 mm2
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,9 kA
Vis di M10 x 25 mm
Matériau - vis / écrou INOX
Version avec rondelle Grower
Matériau - isolant UP
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 472209 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 472209 a été ajouté au panier.

Aller à la boutique en ligne

8 raccordements

2 Produits

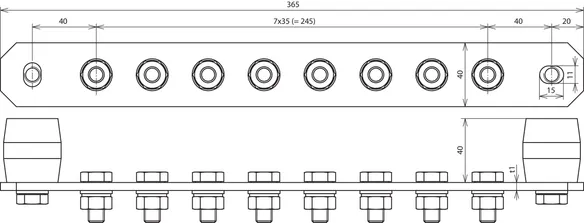

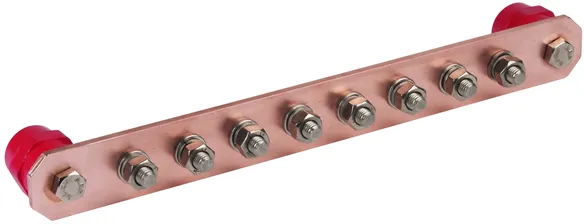

Référence de la pièce 472227 PAS I 8AP M10 CU

GTIN 4013364096424, Clients tariffs no (UE): 85359000, Poids brut: 1.14 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations


Nombre - raccordements: 8
Matériau: Cu
Dimensions: 365 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 8AP M10 CU
Référence: 472227
ou équivalent

Certificats



Caractéristiques techniques

Nombre - raccordements 8
Matériau Cu
Dimensions (l x b x t1) 365 x 40 x 5 mm
Section 200 mm2
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 39 kA
Vis di M10 x 25 mm
Matériau - vis / écrou INOX
Version avec rondelle Grower
Matériau - isolant UP
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 472227 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 472227 a été ajouté au panier.

Aller à la boutique en ligne

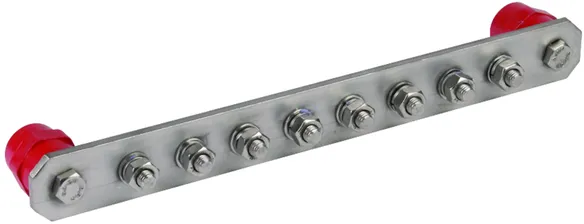

Référence de la pièce 472229 PAS I 8AP M10 V2A

GTIN 4013364096431, Clients tariffs no (UE): 85359000, Poids brut: 1.18 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Nombre - raccordements: 8
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 365 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 8AP M10 V2A
Référence: 472229
ou équivalent

Certificats



Caractéristiques techniques

Nombre - raccordements 8
Matériau INOX
Dimensions (l x b x t1) 365 x 40 x 6 mm
Section 240 mm2
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,9 kA
Vis di M10 x 25 mm
Matériau - vis / écrou INOX
Version avec rondelle Grower
Matériau - isolant UP
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 472229 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 472229 a été ajouté au panier.

Aller à la boutique en ligne

10 raccordements

2 Produits

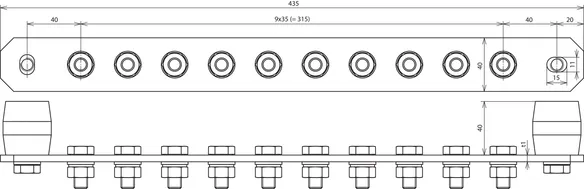

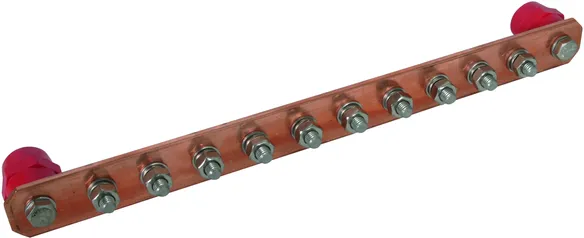

Référence de la pièce 472217 PAS I 10AP M10 CU

GTIN 4013364090941, Clients tariffs no (UE): 85359000, Poids brut: 1.35 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Nombre - raccordements: 10
Matériau: Cu
Dimensions: 435 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 10AP M10 CU
Référence: 472217
ou équivalent

Certificats



Caractéristiques techniques

Nombre - raccordements 10
Matériau Cu
Dimensions (l x b x t1) 435 x 40 x 5 mm
Section 200 mm2
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 39 kA
Vis di M10 x 25 mm
Matériau - vis / écrou INOX
Version avec rondelle Grower
Matériau - isolant UP
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 472217 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 472217 a été ajouté au panier.

Aller à la boutique en ligne

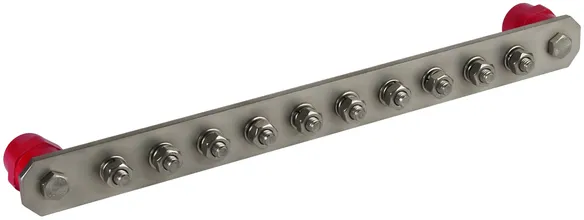

Référence de la pièce 472219 PAS I 10AP M10 V2A

GTIN 4013364090958, Clients tariffs no (UE): 85359000, Poids brut: 1.41 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Nombre - raccordements: 10
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 435 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 10AP M10 V2A
Référence: 472219
ou équivalent

Certificats



Caractéristiques techniques

Nombre - raccordements 10
Matériau INOX
Dimensions (l x b x t1) 435 x 40 x 6 mm
Section 240 mm2
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,9 kA
Vis di M10 x 25 mm
Matériau - vis / écrou INOX
Version avec rondelle Grower
Matériau - isolant UP
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 472219 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 472219 a été ajouté au panier.

Aller à la boutique en ligne

12 raccordements

2 Produits

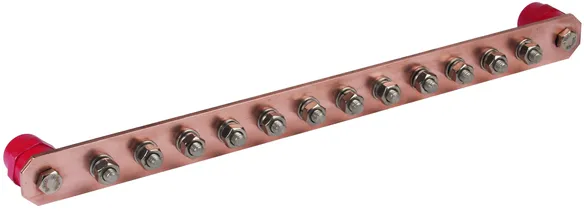

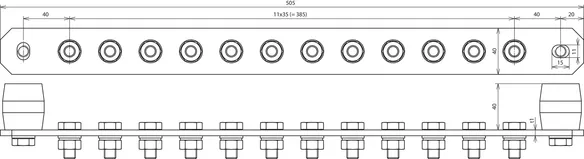

Référence de la pièce 472237 PAS I 12AP M10 CU

GTIN 4013364096448, Clients tariffs no (UE): 85359000, Poids brut: 1.53 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Nombre - raccordements: 12
Matériau: Cu
Dimensions: 505 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 12AP M10 CU
Référence: 472237
ou équivalent

Certificats



Caractéristiques techniques

Nombre - raccordements 12
Matériau Cu
Dimensions (l x b x t1) 505 x 40 x 5 mm
Section 200 mm2
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 39 kA
Vis di M10 x 25 mm
Matériau - vis / écrou INOX
Version avec rondelle Grower
Matériau - isolant UP
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 472237 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 472237 a été ajouté au panier.

Aller à la boutique en ligne

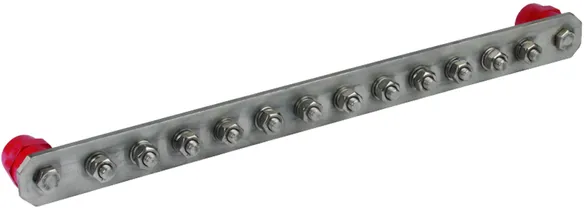

Référence de la pièce 472239 PAS I 12AP M10 V2A

GTIN 4013364096455, Clients tariffs no (UE): 85359000, Poids brut: 1.59 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Nombre - raccordements: 12
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 505 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 12AP M10 V2A
Référence: 472239
ou équivalent

Certificats



Caractéristiques techniques

Nombre - raccordements 12
Matériau INOX
Dimensions (l x b x t1) 505 x 40 x 6 mm
Section 240 mm2
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,9 kA
Vis di M10 x 25 mm
Matériau - vis / écrou INOX
Version avec rondelle Grower
Matériau - isolant UP
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 472239 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 472239 a été ajouté au panier.

Aller à la boutique en ligne
