Éléments de raccordement (côté cond.) pour installations de distribution

  • A installer dans des dispositifs de mise à la terre et de court-circuit de 1 à 5 pôles
  • Avec protection antitorsion, version PK1
  • Les dispositifs de mise à la terre et de court-circuit peuvent être composés en ligne via le système de configuration EuK

Détails

lorem ipsum
Broche rigide
lorem ipsum
Broche rotative (4 x 90°)
lorem ipsum
lorem ipsum
lorem ipsum
lorem ipsum
lorem ipsum
lorem ipsum

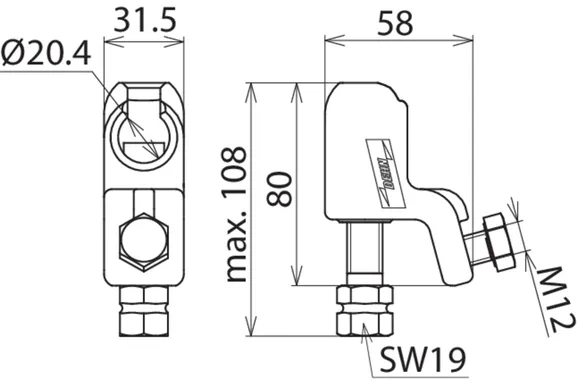

Boulon à tête sphérique rigide, broche avec tête hexagonale

2 Produits

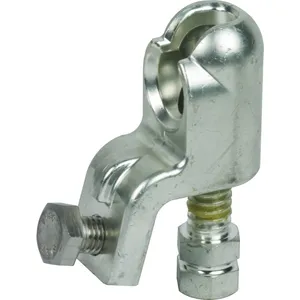

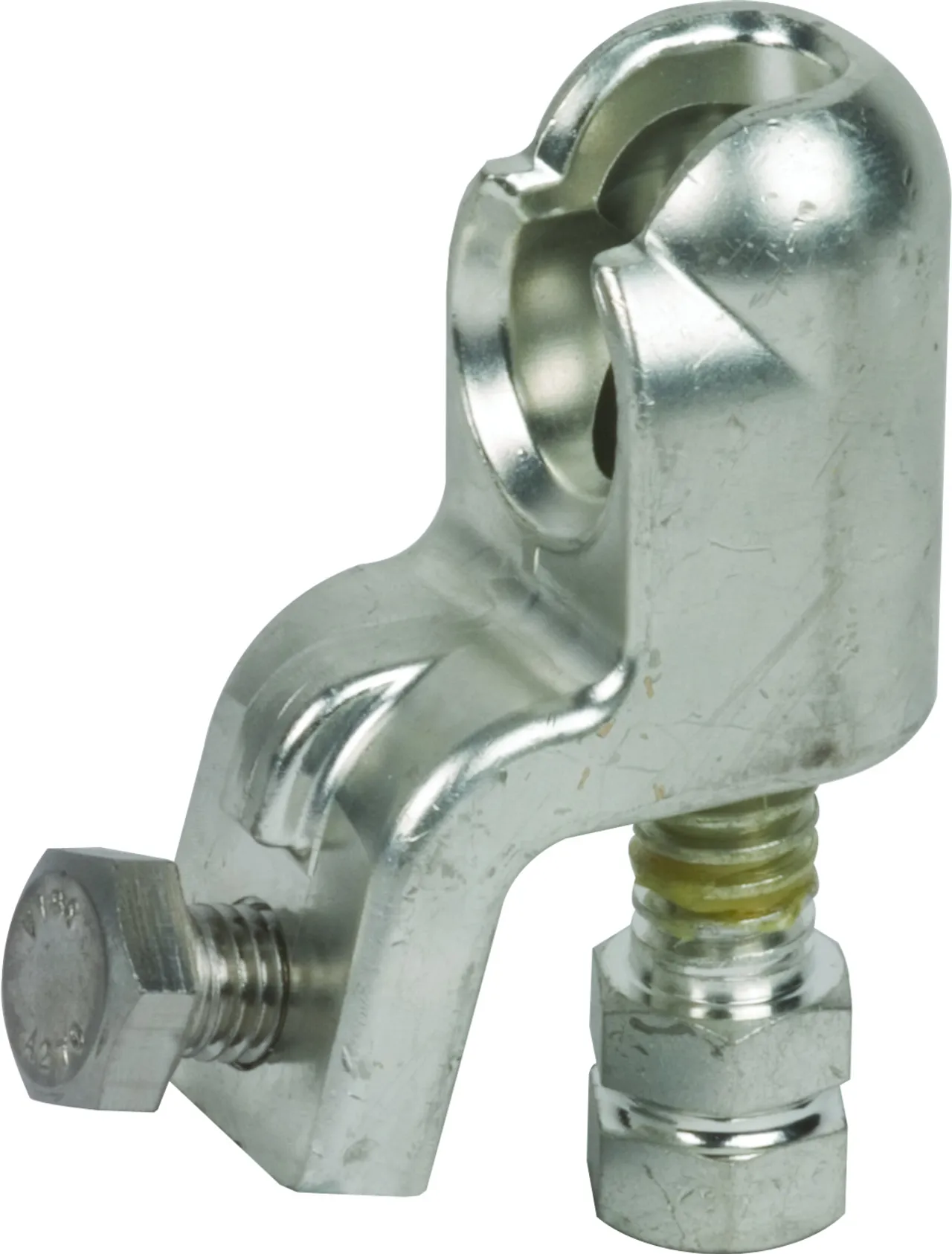

Référence de la pièce 772310 KKH 20 SK

GTIN 4013364057593, Clients tariffs no (UE): 85359000, Poids brut: 469.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 772310 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772310 a été ajouté au panier.

Aller à la boutique en ligne

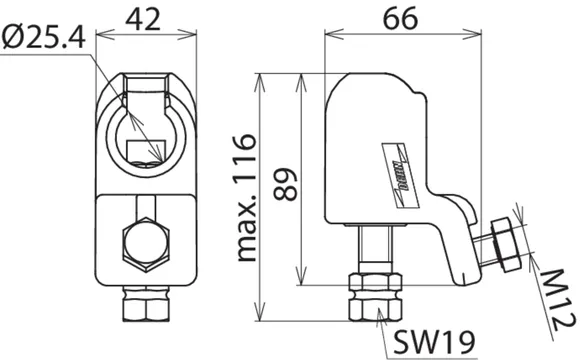

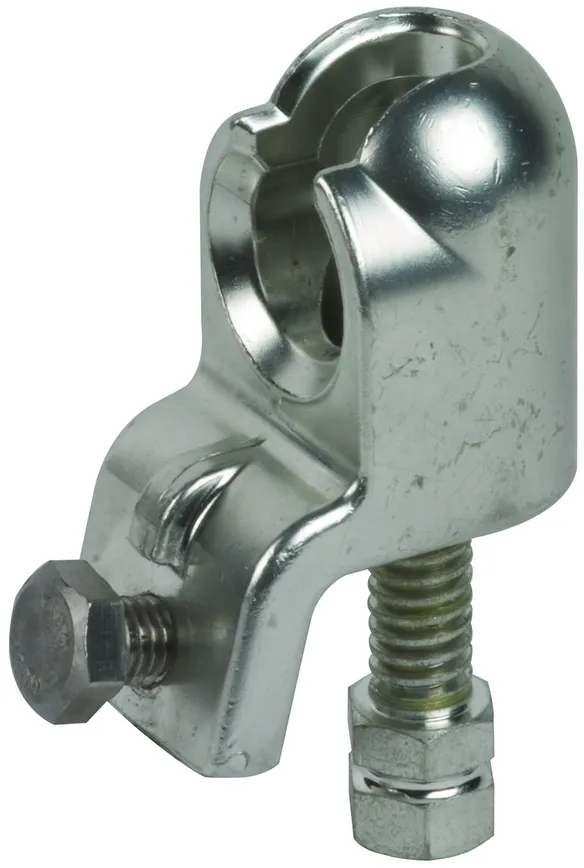

Référence de la pièce 772320 KKH 25 SK

GTIN 4013364057432, Clients tariffs no (UE): 85359000, Poids brut: 785.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 772320 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772320 a été ajouté au panier.

Aller à la boutique en ligne

Boulon à tête sphérique rigide, broche avec tige transversale

2 Produits

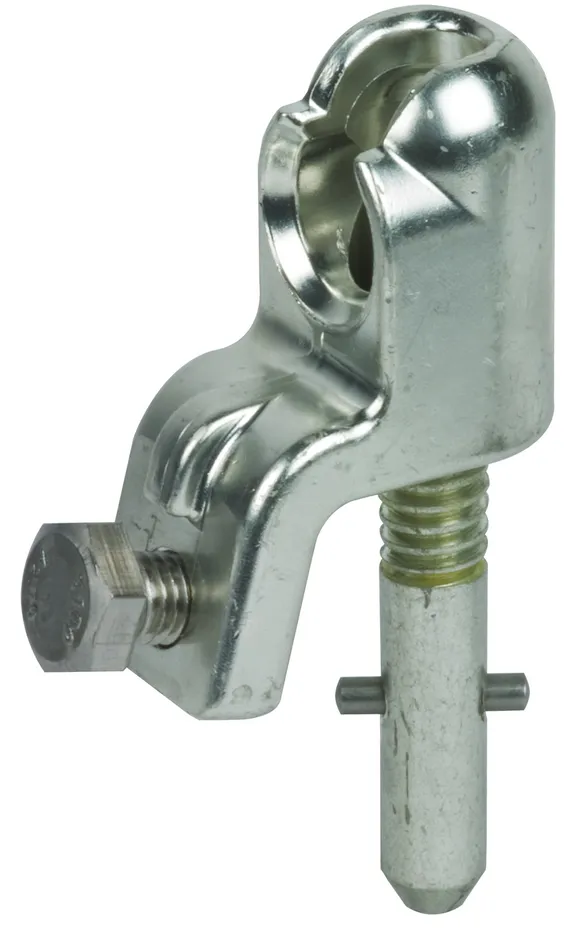

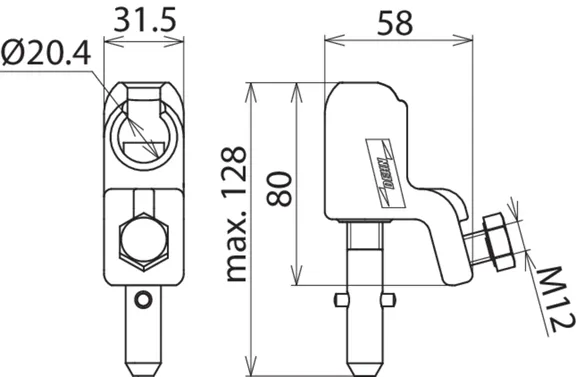

Référence de la pièce 772311 KKH 20 SQ

GTIN 4013364057586, Clients tariffs no (UE): 85359000, Poids brut: 482.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 772311 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772311 a été ajouté au panier.

Aller à la boutique en ligne

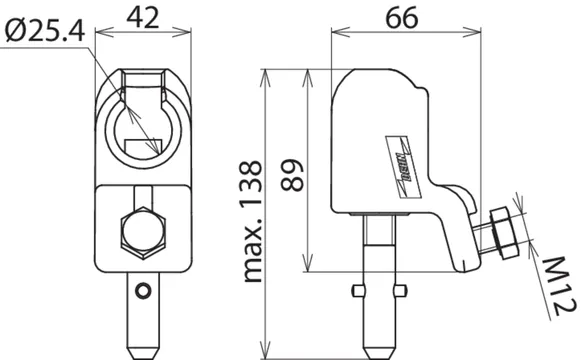

Référence de la pièce 772321 KKH 25 SQ

GTIN 4013364057449, Clients tariffs no (UE): 85359000, Poids brut: 756.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 772321 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772321 a été ajouté au panier.

Aller à la boutique en ligne

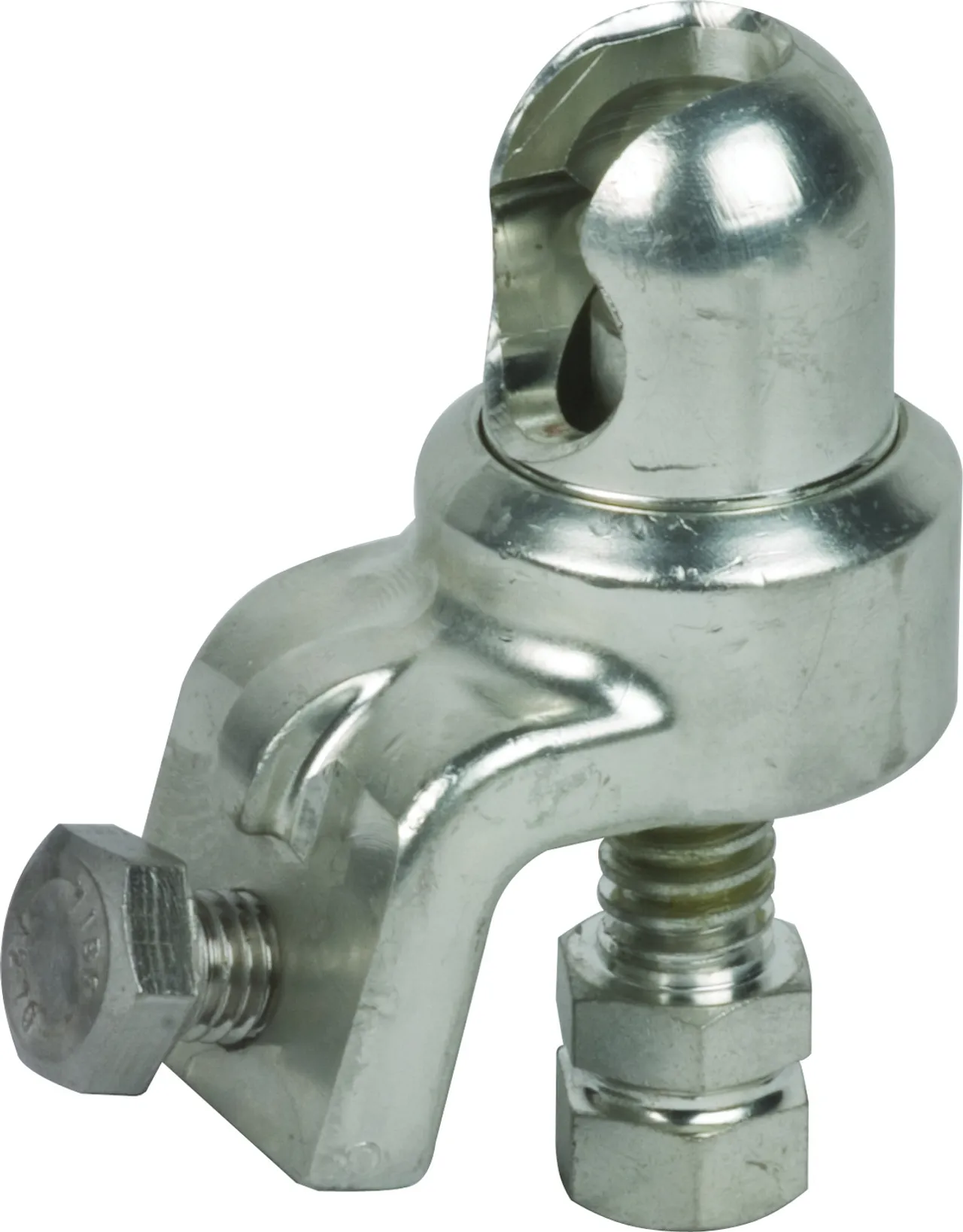

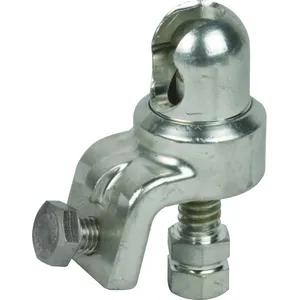

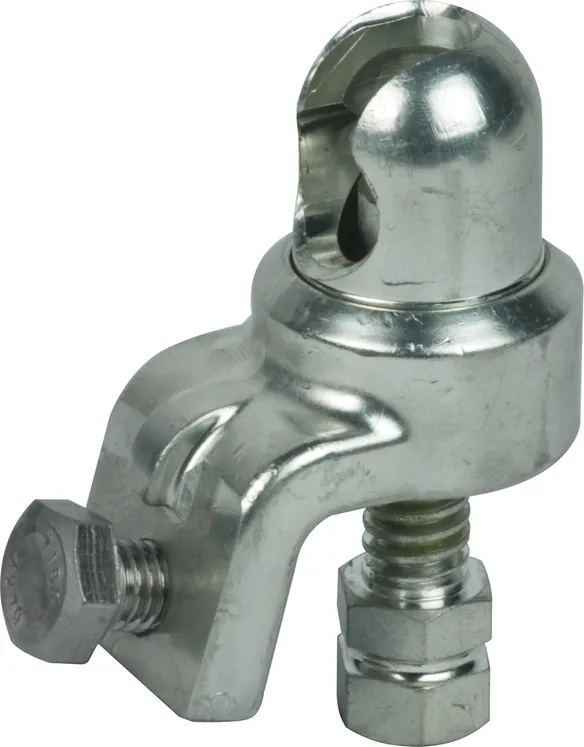

Boulon à tête sphérique (4x 90°), broche avec tête hexagonale

2 Produits

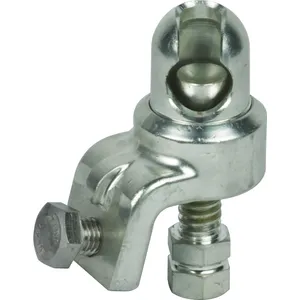

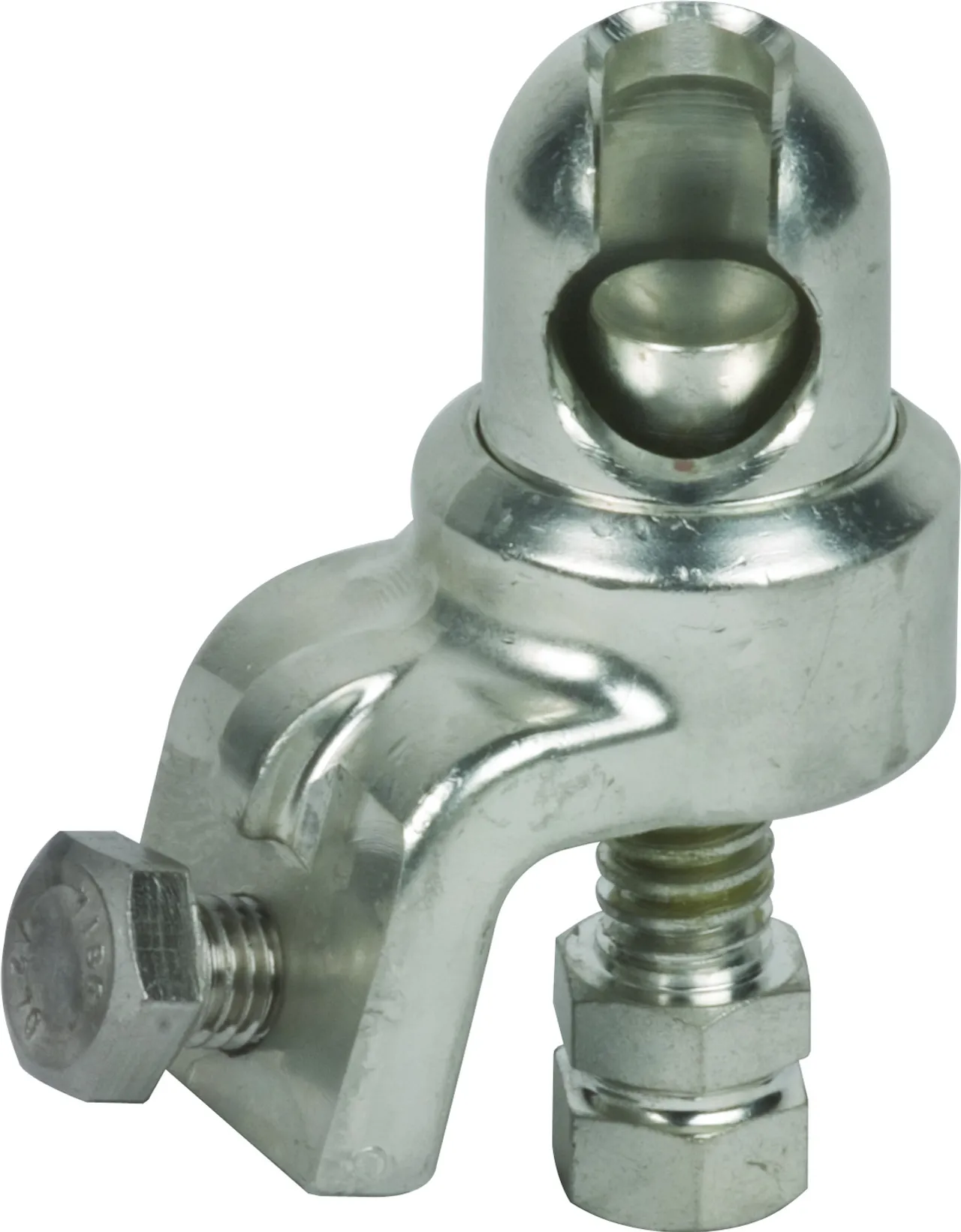

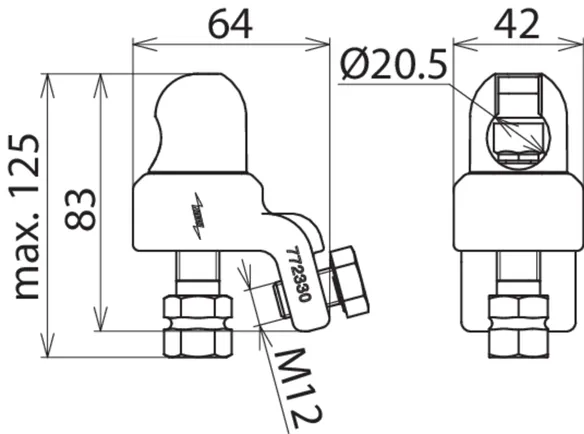

Référence de la pièce 772330 KKH 20 D SK

GTIN 4013364069220, Clients tariffs no (UE): 85359000, Poids brut: 560.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 772330 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772330 a été ajouté au panier.

Aller à la boutique en ligne

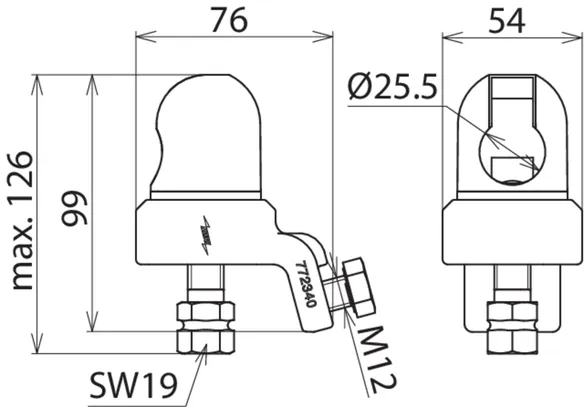

Référence de la pièce 772340 KKH 25 D SK

GTIN 4013364057456, Clients tariffs no (UE): 85359000, Poids brut: 878.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 772340 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772340 a été ajouté au panier.

Aller à la boutique en ligne

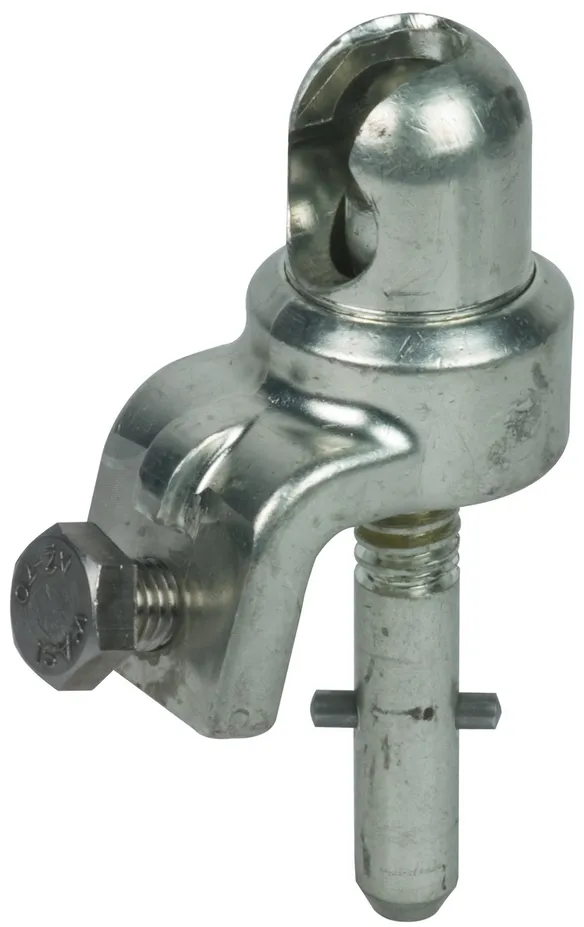

Boulon à tête sphérique (4x 90°), broche avec tige transversale

2 Produits

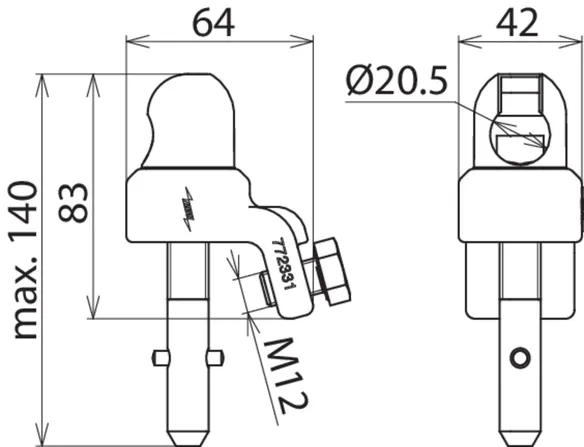

Référence de la pièce 772331 KKH 20 D SQ

GTIN 4013364066304, Clients tariffs no (UE): 85359000, Poids brut: 566.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 772331 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772331 a été ajouté au panier.

Aller à la boutique en ligne

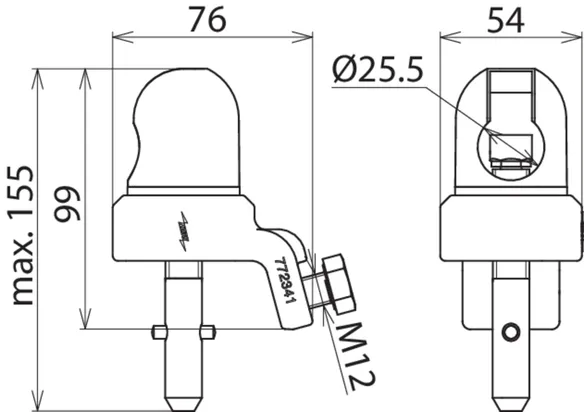

Référence de la pièce 772341 KKH 25 D SQ

GTIN 4013364057425, Clients tariffs no (UE): 85359000, Poids brut: 902.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 772341 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772341 a été ajouté au panier.

Aller à la boutique en ligne

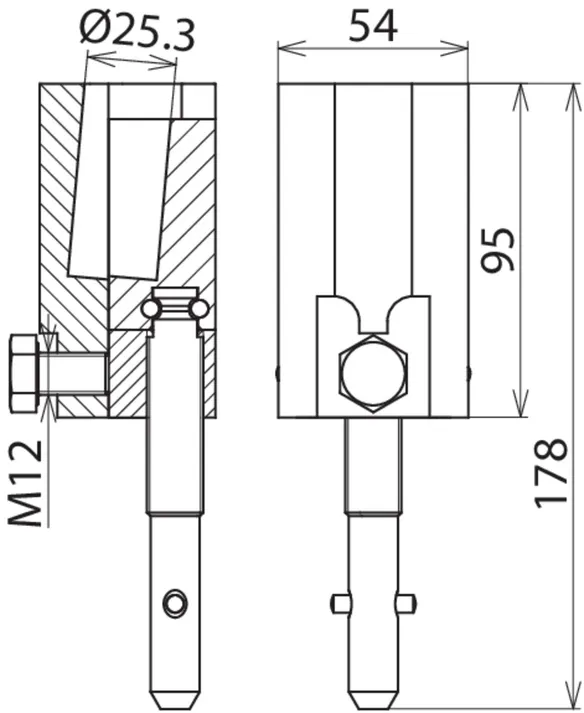

Borne à boulon rond, broche avec tige transversale

Pour les boulons ronds de contact dans les installations de distribution.

4 Produits

Référence de la pièce 715314 RBK 25 SQ SN7151

GTIN 4013364132474, Clients tariffs no (UE): 85359000, Poids brut: 1.61 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour boulon rond de contact Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 715314 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 715314 a été ajouté au panier.

Aller à la boutique en ligne

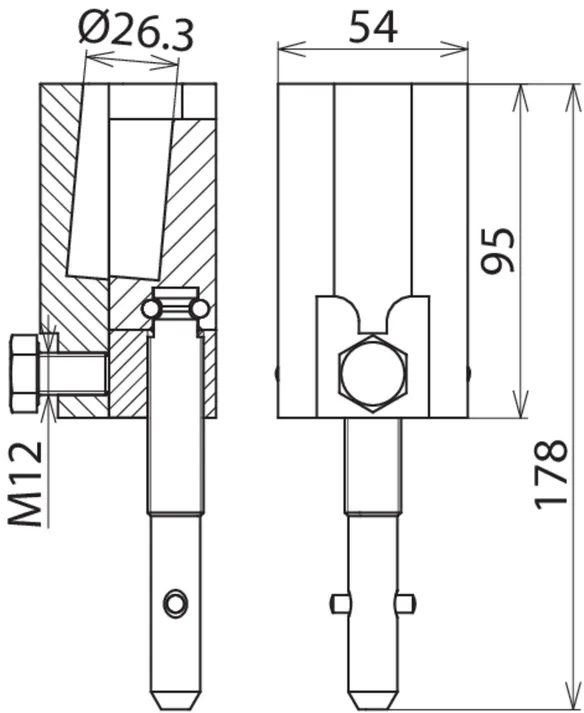

Référence de la pièce 715315 RBK 26 SQ SN7255

GTIN 4013364135338, Clients tariffs no (UE): 85359000, Poids brut: 1.60 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour boulon rond de contact Ø 26 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 715315 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 715315 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 715313 RBK 30 SQ SN7642

GTIN 4013364154971, Clients tariffs no (UE): 85359000, Poids brut: 1.55 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour boulon rond de contact Ø 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 715313 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 715313 a été ajouté au panier.

Aller à la boutique en ligne

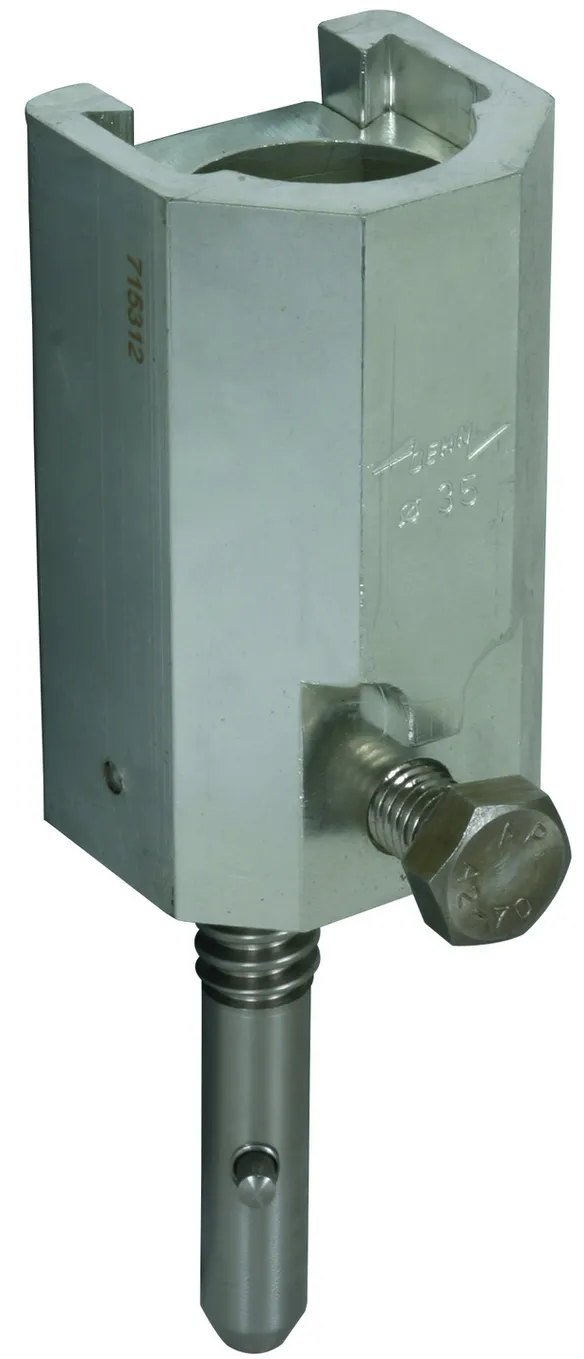

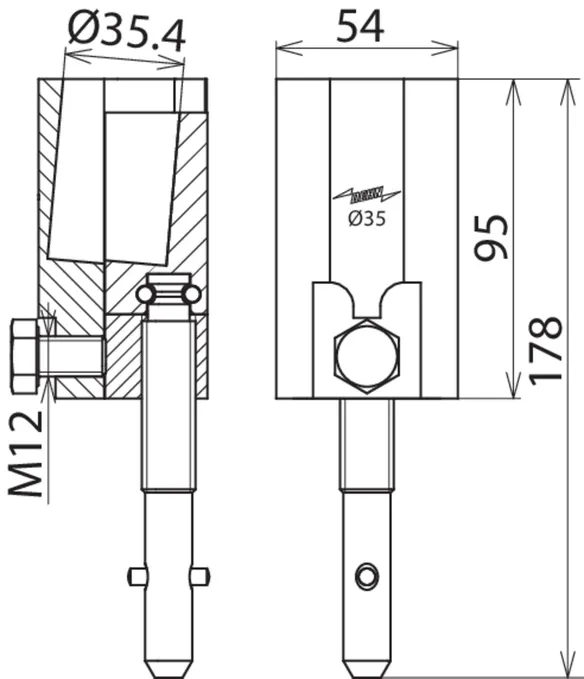

Référence de la pièce 715312 RBK 35 SQ

GTIN 4013364150386, Clients tariffs no (UE): 85359000, Poids brut: 1.50 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour boulon rond de contact Ø 35 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 715312 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 715312 a été ajouté au panier.

Aller à la boutique en ligne

Borne universelle, broche avec tête hexagonale

2 Produits

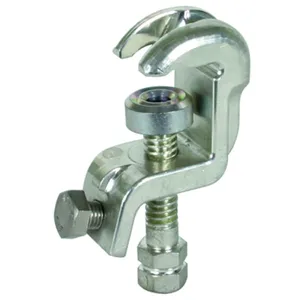

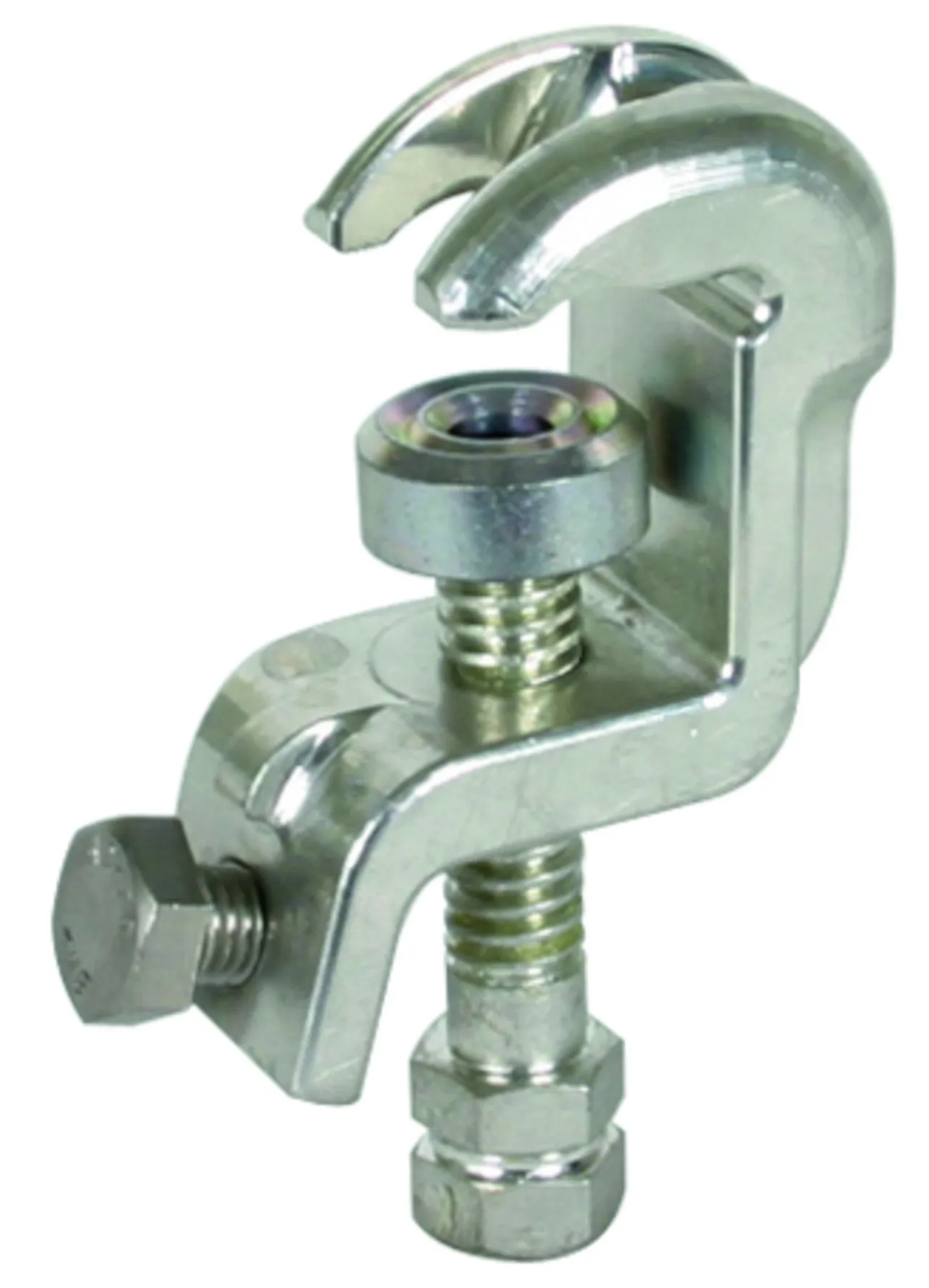

Référence de la pièce 773034 UK 25 SK

GTIN 4013364114562, Clients tariffs no (UE): 85359000, Poids brut: 634.40 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

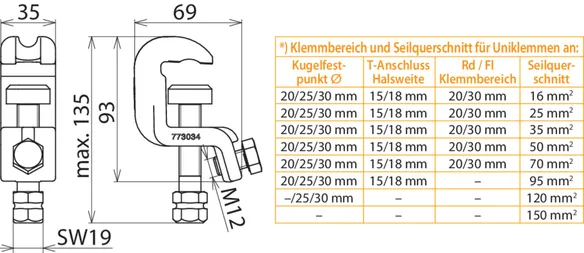

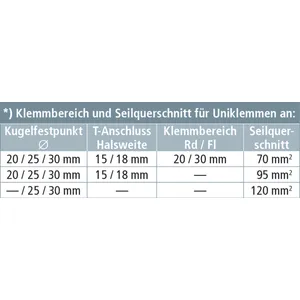

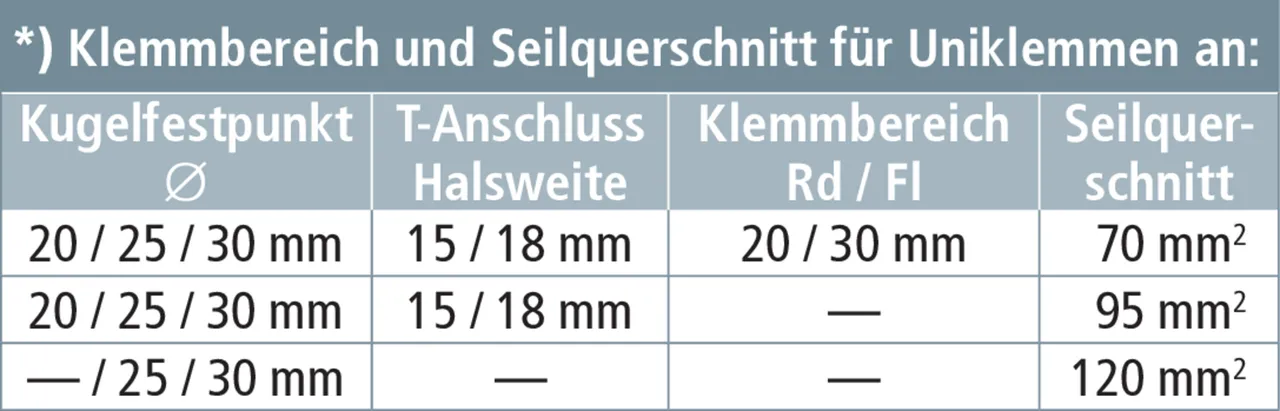

*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Le produit 773034 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773034 a été ajouté au panier.

Aller à la boutique en ligne

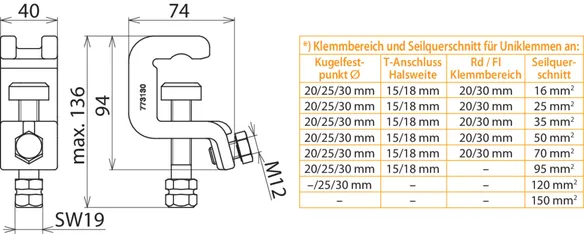

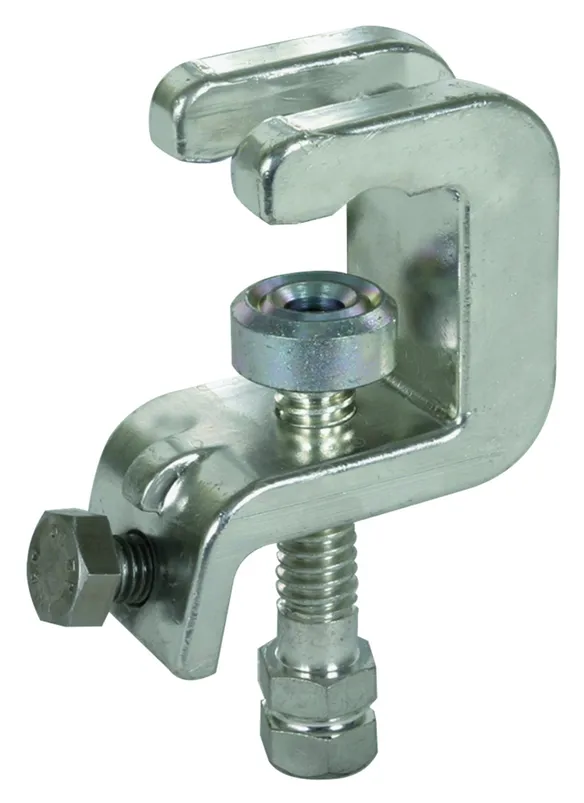

Référence de la pièce 773130 UK 30 SK

GTIN 4013364057722, Clients tariffs no (UE): 85359000, Poids brut: 801.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 / 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Le produit 773130 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773130 a été ajouté au panier.

Aller à la boutique en ligne

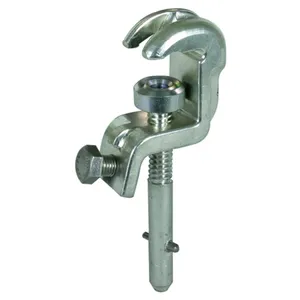

Borne universelle, broche avec tige transversale

2 Produits

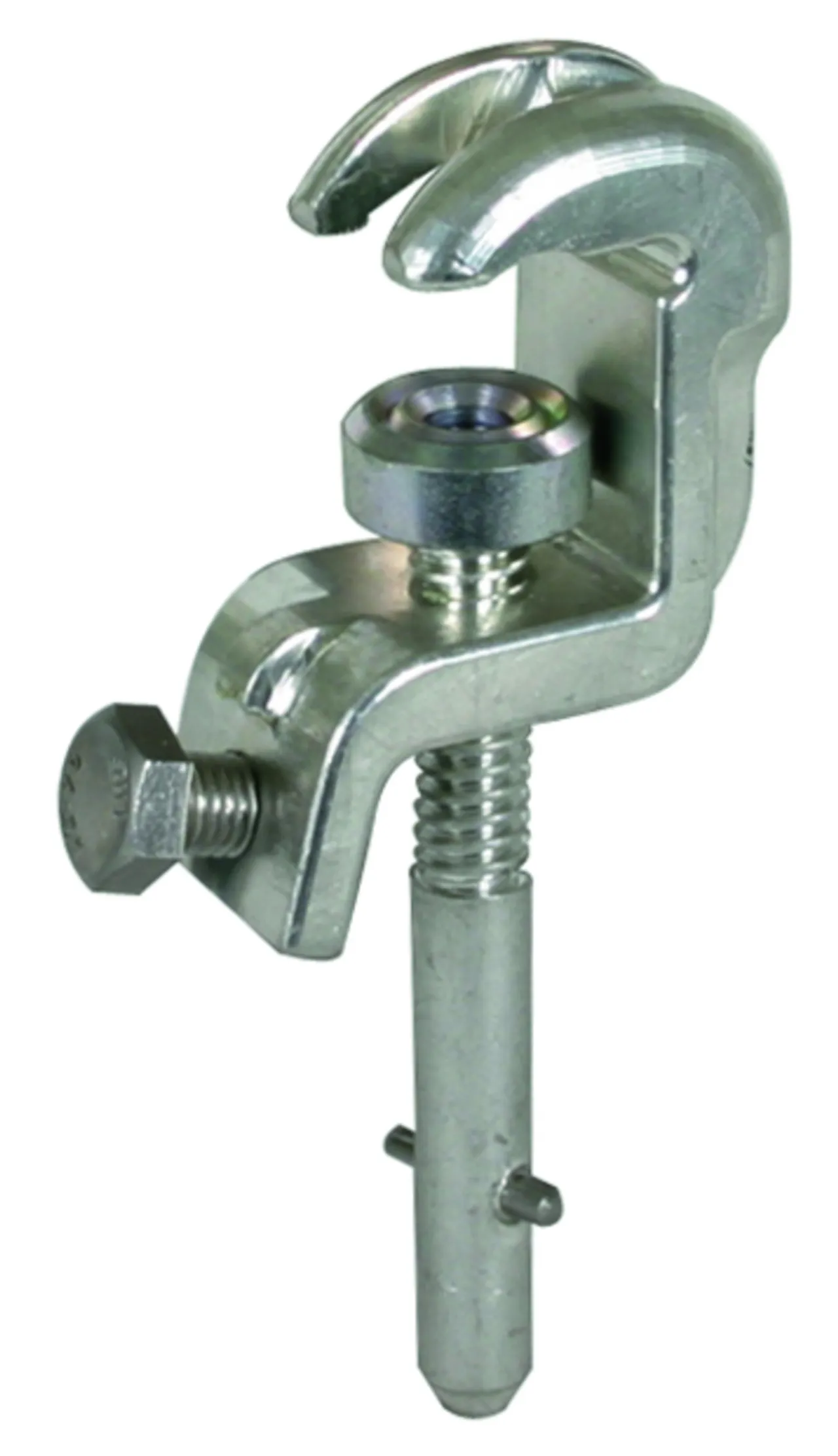

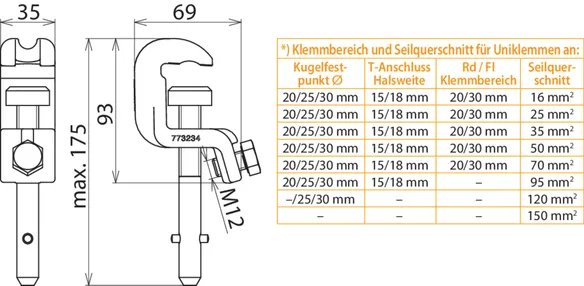

Référence de la pièce 773234 UK 25 SQ

GTIN 4013364114555, Clients tariffs no (UE): 85359000, Poids brut: 660.60 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Le produit 773234 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773234 a été ajouté au panier.

Aller à la boutique en ligne

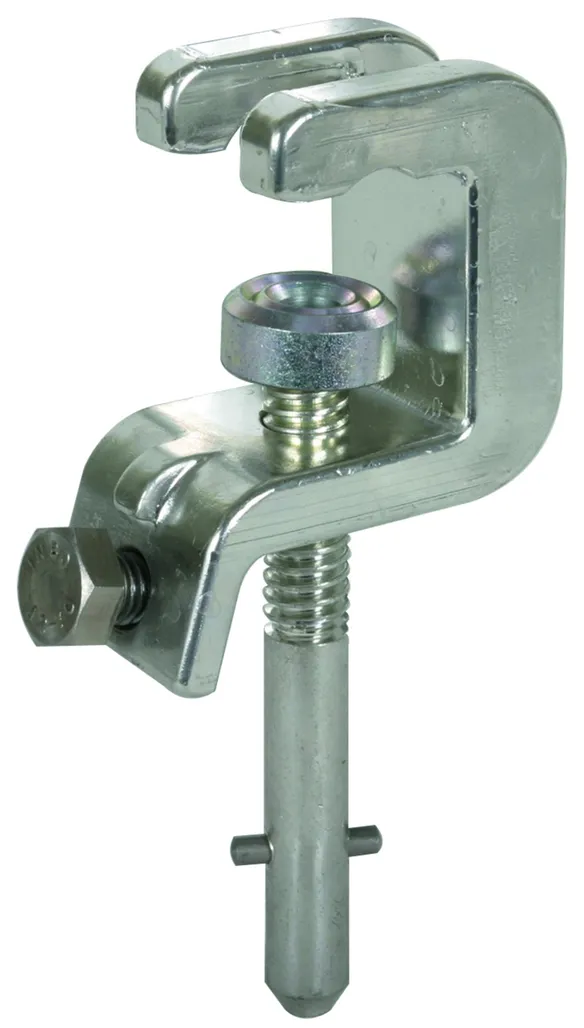

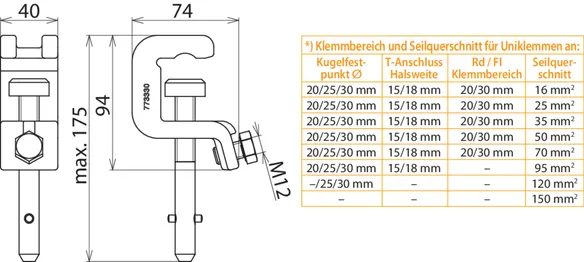

Référence de la pièce 773330 UK 30 SQ

GTIN 4013364057760, Clients tariffs no (UE): 85359000, Poids brut: 830.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 / 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Le produit 773330 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773330 a été ajouté au panier.

Aller à la boutique en ligne

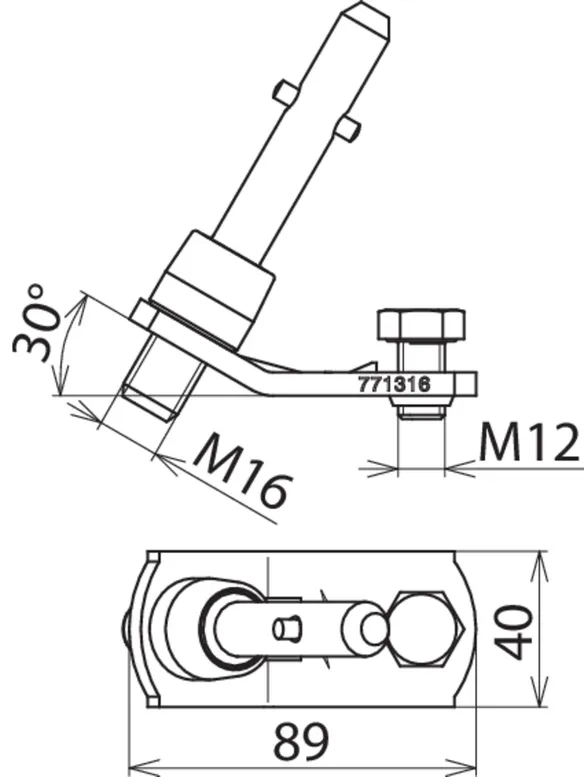

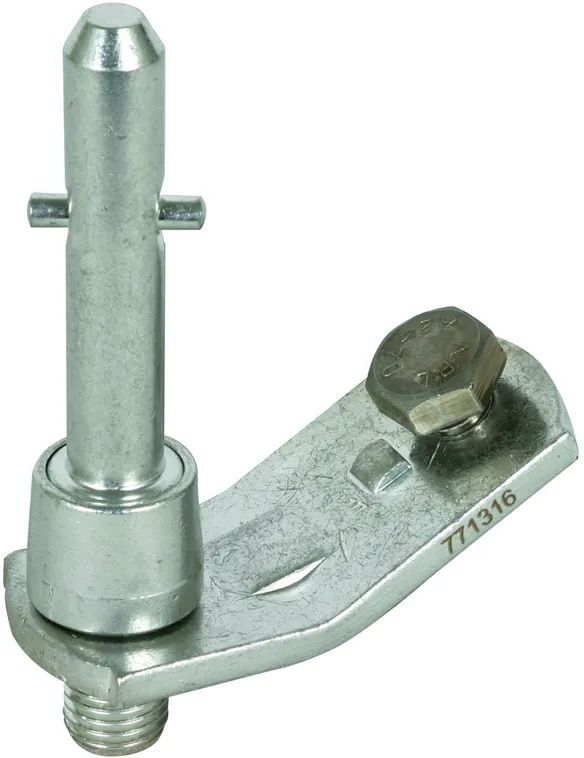

Élément de raccordement, broche avec tige transversale

À visser avec boulons filetés M16 dans des installations de distribution.

1 Produit

Référence de la pièce 771316 PAS EK SQ 16

GTIN 4013364150393, Clients tariffs no (UE): 85359000, Poids brut: 418.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Dimensions M16
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 771316 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 771316 a été ajouté au panier.

Aller à la boutique en ligne
