Éléments de raccordement (côté terre) pour installations de distribution et lignes aériennes

  • Pour le raccordement de la terre à des pointes rondes fixes, boulon de connexion , conducteurs ronds et plats, connecteurs et profil plats
  • Pour un grand serrage jusqu'à 40 mm
  • Avec une protection contre la torsion, de type PK1 ou PK2
  • Les dispositifs de mise à la terre et court-circuit peuvent être configurés via le configurateur de mise à la terre et court-circuit en ligne

Détails

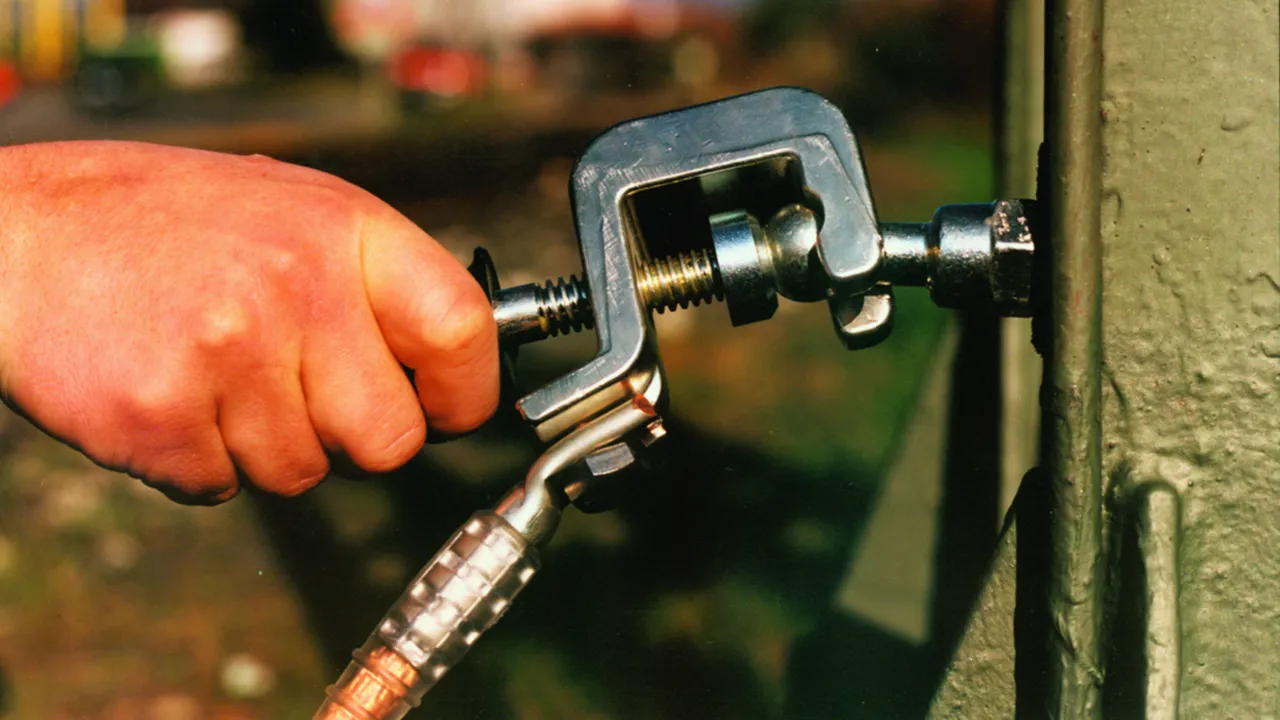

Pince de mise à la terre sur mât en acier peint.
lorem ipsum
lorem ipsum

Pince de mise à la terre universelle avec vis papillon

2 Produits

Référence de la pièce 774034 UEK 25 FS

GTIN 4013364114586, Clients tariffs no (UE): 85359000, Poids brut: 661.60 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Le produit 774034 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774034 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 774130 UEK 30 FS

GTIN 4013364057739, Clients tariffs no (UE): 85359000, Poids brut: 780.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 / 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Le produit 774130 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774130 a été ajouté au panier.

Aller à la boutique en ligne

Pince de mise à la terre universelle avec poignée

2 Produits

Référence de la pièce 774234 UEK 25 HG

GTIN 4013364114593, Clients tariffs no (UE): 85359000, Poids brut: 771.60 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Le produit 774234 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774234 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 774330 UEK 30 HG

GTIN 4013364057715, Clients tariffs no (UE): 85359000, Poids brut: 941.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 / 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Le produit 774330 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774330 a été ajouté au panier.

Aller à la boutique en ligne

Pince de mise à la terre universelle avec étau

2 Produits

Référence de la pièce 774434 UEK 25 SKN

GTIN 4013364114609, Clients tariffs no (UE): 85359000, Poids brut: 712.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Le produit 774434 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774434 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 774530 UEK 30 SKN

GTIN 4013364057746, Clients tariffs no (UE): 85359000, Poids brut: 700.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Le produit 774530 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774530 a été ajouté au panier.

Aller à la boutique en ligne

Pointe ronde rigide avec vis papillon

2 Produits

Référence de la pièce 772312 KKH 20 FS

GTIN 4013364054431, Clients tariffs no (UE): 85359000, Poids brut: 480.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 772312 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772312 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 772322 KKH 25 FS

GTIN 4013364054455, Clients tariffs no (UE): 85359000, Poids brut: 747.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 772322 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772322 a été ajouté au panier.

Aller à la boutique en ligne

Pointe ronde rigide avec poignée

2 Produits

Référence de la pièce 772313 KKH 20 HG

GTIN 4013364054448, Clients tariffs no (UE): 85359000, Poids brut: 400.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Le produit 772313 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772313 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 772323 KKH 25 HG

GTIN 4013364054462, Clients tariffs no (UE): 85359000, Poids brut: 876.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 772323 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772323 a été ajouté au panier.

Aller à la boutique en ligne

Bout de connecteur de mise à la terre avec écrou papillon

2 Produits

Référence de la pièce 775621 EAS EK FM 12

GTIN 4013364102545, Clients tariffs no (UE): 85359000, Poids brut: 311.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Dimensions M12
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 775621 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 775621 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 775631 EAS EK FM 16

GTIN 4013364102552, Clients tariffs no (UE): 85359000, Poids brut: 290.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Dimensions M16
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 775631 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 775631 a été ajouté au panier.

Aller à la boutique en ligne

Bout de connecteur de mise à la terre avec vis papillon

2 Produits

Référence de la pièce 775626 EAS EK FS 12

GTIN 4013364102569, Clients tariffs no (UE): 85359000, Poids brut: 343.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Dimensions M12 x 15 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 775626 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 775626 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 775636 EAS EK FS 16

GTIN 4013364102576, Clients tariffs no (UE): 85359000, Poids brut: 350.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Dimensions M16 x 15 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Le produit 775636 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 775636 a été ajouté au panier.

Aller à la boutique en ligne

Bague de mise à la terre avec vis papillon

Pour point de mise à la terre fixe avec écrou

1 Produit

Référence de la pièce 790150 EAB RN 16 FS

GTIN 4013364005365, Clients tariffs no (UE): 85359000, Poids brut: 450.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Dimensions Ø16 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150*) mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA
*) Pour des longueurs de câble> 4000 mm: max. 95 mm2 (26,5 kA / 0,5 s)

Le produit 790150 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 790150 a été ajouté au panier.

Aller à la boutique en ligne

Bague de mise à la terre avec étau

Pour point de mise à la terre fixe avec écrou

1 Produit

Référence de la pièce 790160 EAB RN 16 SKN

GTIN 4013364018693, Clients tariffs no (UE): 85359000, Poids brut: 737.40 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Dimensions Ø16 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 150**) mm2
Courant de court-circuit max. Ik 0,5 s 29,6 kA
Courant de court-circuit max. Ik 1 s 29,6 kA
**) Courant de court-circuit, même avec temps de déconnexion Ik 1 s maximale 29,6 kA

Le produit 790160 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 790160 a été ajouté au panier.

Aller à la boutique en ligne

Pince de mise à la terre avec étau et disque sur ressort

Une plaque de fraisage, un disque sur ressort et une longue barre sur l'étau pour un contact fiable

1 Produit

Référence de la pièce 792190 EFK FL40 SKN

GTIN 4013364068315, Clients tariffs no (UE): 85359000, Poids brut: 1.32 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Plage de serrage jusqu'à 40 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 95 mm2
Courant de court-circuit max. Ik 0,5 s 26,5 kA
Courant de court-circuit max. Ik 1 s 18,7 kA

Le produit 792190 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 792190 a été ajouté au panier.

Aller à la boutique en ligne

Pince de mise à la terre avec étau

Une plaque de fraisage et une longue barre sur l'étau pour un contact fiable

1 Produit

Référence de la pièce 792030 EFK FL30 SKN

GTIN 4013364005853, Clients tariffs no (UE): 85359000, Poids brut: 610.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Plage de serrage jusqu'à 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 50 mm2
Courant de court-circuit max. Ik 0,5 s 14,0 kA
Courant de court-circuit max. Ik 1 s 9,9 kA

Le produit 792030 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 792030 a été ajouté au panier.

Aller à la boutique en ligne
back to top
