DEHNguard ME/SE DC ... (FM)

  • Parafoudre / parasurtenseur combiné universellement applicable, composé d'une embase et d'un module de protection
  • Concept optimal pour une utilisation dans les circuits DC
  • Dispositif de déconnexion DCD performant permettant de prévenir des incendies provoqués par des arcs électriques DC
  • Utilisation sans fusible amont possible dans certaines installations
  • Indication optique de fonctionnement ou de défaut grâce à un voyant mécanique vert / rouge
  • Remplacement simple et sans outillage du module de protection grâce au système de verrouillage avec touche de déverrouillage

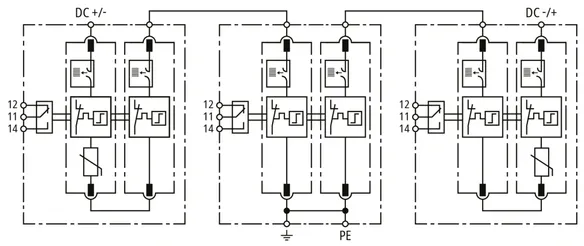

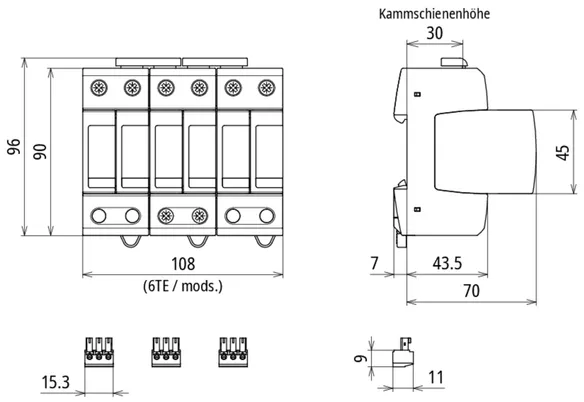

DEHNguard M DC ACI 1250 FM

Parafoudre modulaire pour applications à courant continu ; avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 972150 DG M DC ACI 1250 FM

GTIN 4013364530850, Clients tariffs no (UE): 85354000, Poids brut: 757.40 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

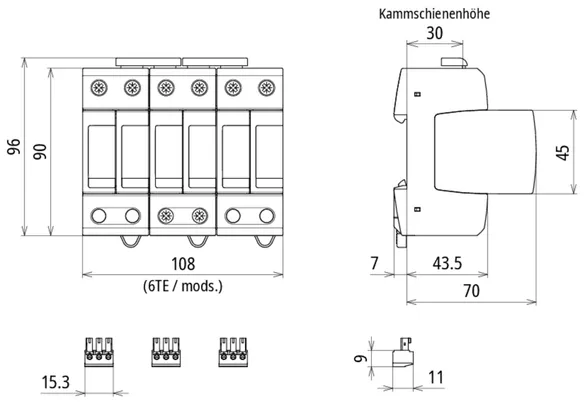

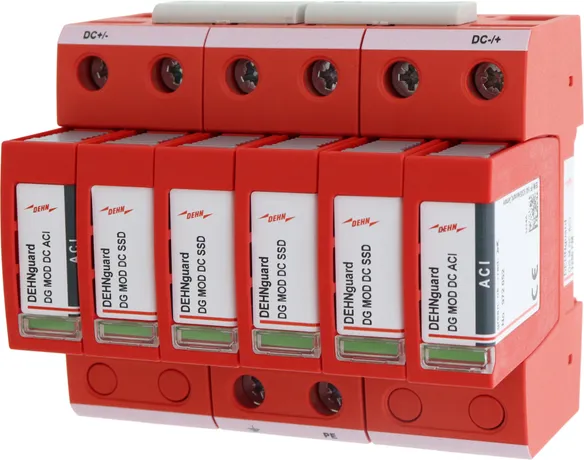

Parafoudre de type 2, DG M DC ACI 1250 FM
Parafoudre modulaire enfichable
pour applications CC, largeur 6 modules
Indicateur de fonctionnement/de défaut
Parafoudre de type 2 selon EN / IEC 61643-41
comprenant une combinaison interrupteur / éclateur
Spécialement conçu pour une utilisation dans des installations de recharge DC jusqu’à 1250 V
Tension continue maximale (+ --> -) : 1250 V DC
Courant nominal de décharge (8/20 µs) : 10 kA
Contact sec de télésignalisation sans potentiel de terre en tant que contact inverseur
Testé contre les vibrations et les chocs selon la norme EN60068
Conforme à la norme IEC 61851-23

produit : DEHN
Type: DG M DC ACI 1250 FM
Référence: 972150
ou équivalent

Certificats



Caractéristiques techniques

Classification SPD selon la norme EN 61643-41 / ... IEC 61643-41 Type 2 / Classe II
Tension continue maximale DC [DC+ --> DC-] (UC ) 1250 V
Tension d’utilisation permanente max DC [(DC+/DC-) --> PE] (UC ) 625 V
Courant nominal de décharge (8/20 µs) (In ) 10 kA
Courant nominal de décharge max. (8/20 µs) (Imax ) 20 kA
Niveau de protection [DC+ --> DC-] (UP ) < 5 kV
Niveau de protection [(DC + / DC-) -> PE] (UP ) < 2,5 kV
Force maximale de court-circuit (ISCCR ) 5 kA
Contacts de télésignalisation/Type de contact Inverseur

Le produit 972150 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972150 a été ajouté au panier.

Aller à la boutique en ligne

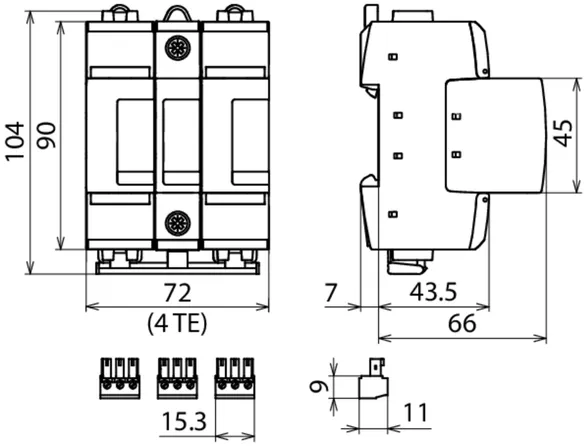

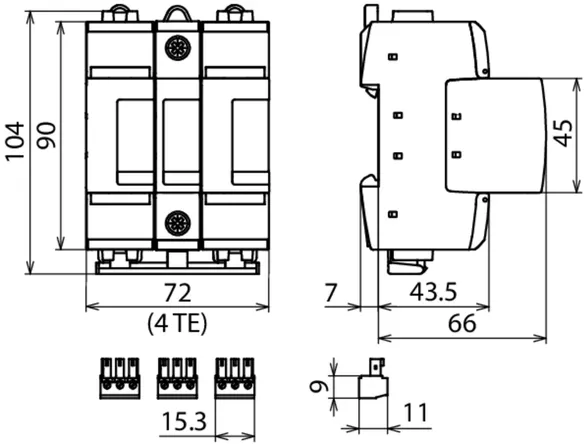

DEHNguard ME DC ... FM

Parafoudre combiné modulaire pour applications CC; avec contact de télécommunication sans potentiel.

1 Produit

Référence de la pièce 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Clients tariffs no (UE): 85363030, Poids brut: 530.49 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné de type 1+2 DEHNguard ME DC Y 1000 FM
Parafoudre combiné enfichable modulaire tripolaire
pour applications à courant continu, largeur 4 modules
Indicateur de fonctionnement/de défaut

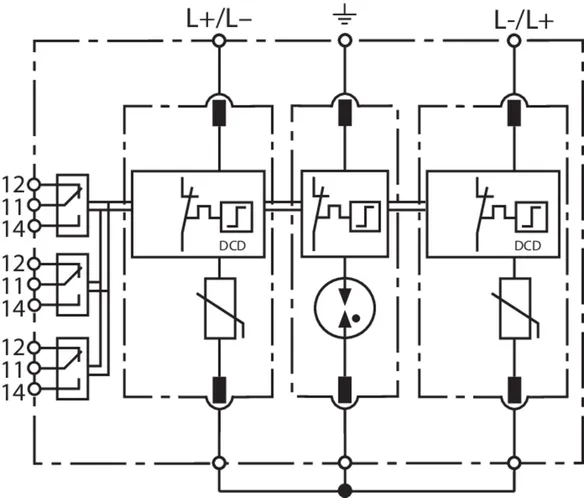

Parafoudre de type 1+2 analogue à EN 61643-11, circuit en Y
constitué de la technologie d’éclateur à gaz par varistance sans courant de fuite
Dispositif de commutation CC DCD,
spécialement conçu pour une utilisation dans des circuits CC jusqu’à 1000 V
Tension continue maximale : 1000 V CC
Courant de foudre 5kA (10/350 µs)
Courant nominal de décharge : 12,5 kA (8/20µs)
Contact sec de télésignalisation sans potentiel de terre en tant que contact inverseur
Testé contre les vibrations et les chocs selon la norme EN60068

produit : DEHN
Type: DG ME DC Y 1000 FM
Référence: 972147
ou équivalent

Certificats



Caractéristiques techniques

Courant de foudre (10/350 µs) (Iimp ) 5 kA
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Courant nominal de décharge max. (8/20 µs) (Imax ) 20 kA
Niveau de protection [DC+ --> DC-] (UP ) < 3,75 kV
Niveau de protection [(DC + / DC-) -> PE] (UP ) < 2,5 kV
Force maximale de court-circuit (ISCCR ) 5 kA
Contacts de télésignalisation/Type de contact Inverseur

Le produit 972147 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972147 a été ajouté au panier.

Aller à la boutique en ligne

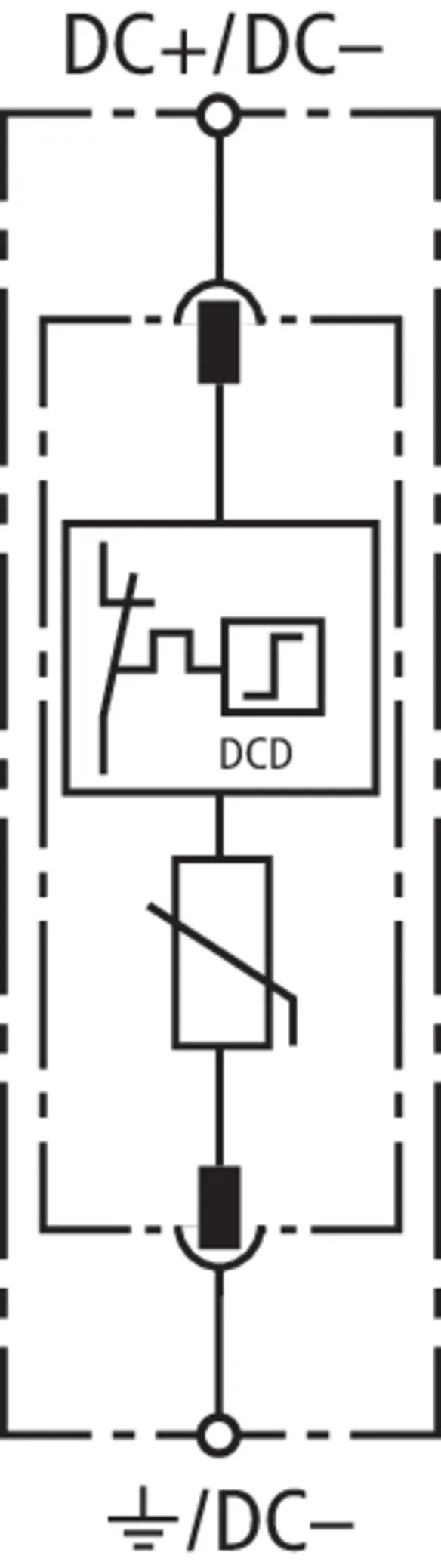

DEHNguard SE DC ...

Parafoudre modulaire, coordonnée et unipolaire pour application DC.

4 Produits

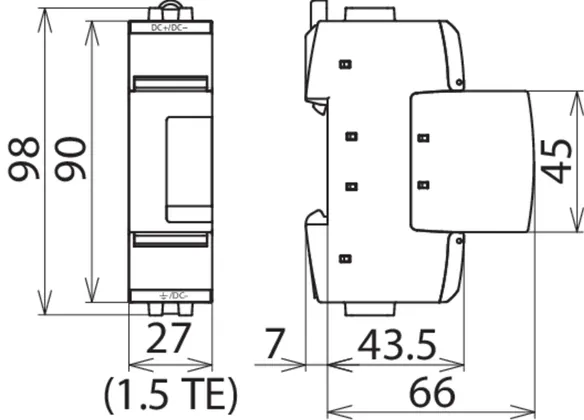

Référence de la pièce 972110 DG SE DC 60

GTIN 4013364158504, Clients tariffs no (UE): 85363030, Poids brut: 160.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: DG SE DC 60
Référence: 972110
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 60 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 0,5 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG

Le produit 972110 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972110 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972120 DG SE DC 242

GTIN 4013364158528, Clients tariffs no (UE): 85363030, Poids brut: 170.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: DG SE DC 242
Référence: 972120
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 242 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 1,25 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG

Le produit 972120 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972120 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972130 DG SE DC 550

GTIN 4013364158627, Clients tariffs no (UE): 85363030, Poids brut: 184.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

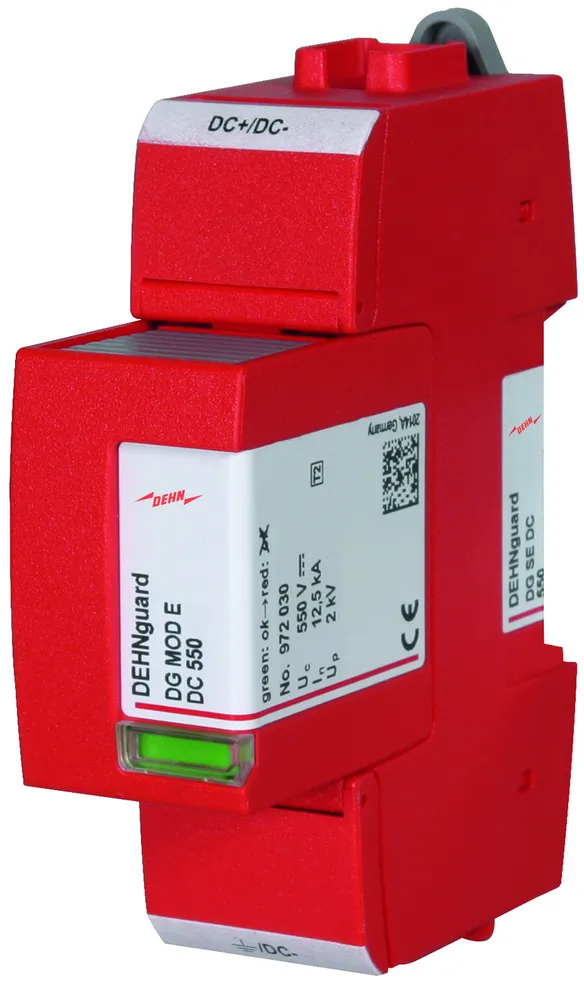

Parafoudre DEHNguard SE DC 550
Parafoudre unipolaire modulaire et enfichable
Pour application DC, largeur: 1,5 modules
Indication de défaut
Type 2 SPD selon EN 61643-11
Technologie de varistance robuste
DCD d.c. dispositif de commutation spécifiquement destiné à être utilisé en continu circuits
Max. tension de fonctionnement continue: 550 V d.c.
Niveau de protection de tension: <= 2.0 kV
Courant de décharge nominal: 12,5 kA
Force de court-circuit en cas de
max. protection contre les surintensités côté réseau (d.c.): 2000 A
Energie coordonnée selon IEC 62305-4
avec parafoudres de la série Red / Line

produit : DEHN
Type: DG SE DC 550
Référence: 972130
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 550 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 2,0 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 200 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG

Le produit 972130 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972130 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972140 DG SE DC 900

GTIN 4013364158641, Clients tariffs no (UE): 85363030, Poids brut: 190.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: DG SE DC 900
Référence: 972140
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 900 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 3,0 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 100 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 80 A gPV

Le produit 972140 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972140 a été ajouté au panier.

Aller à la boutique en ligne

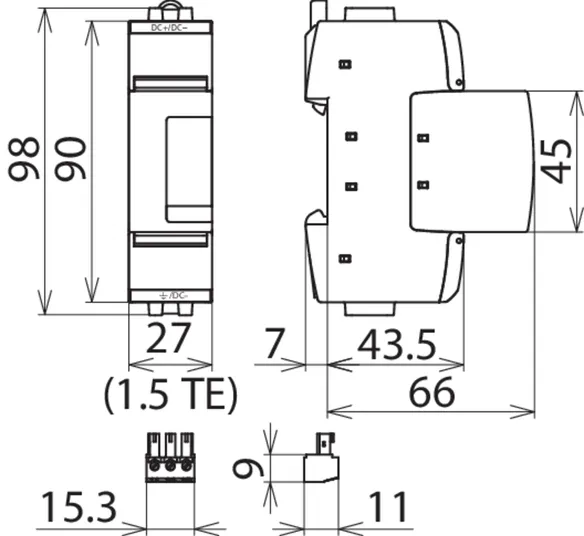

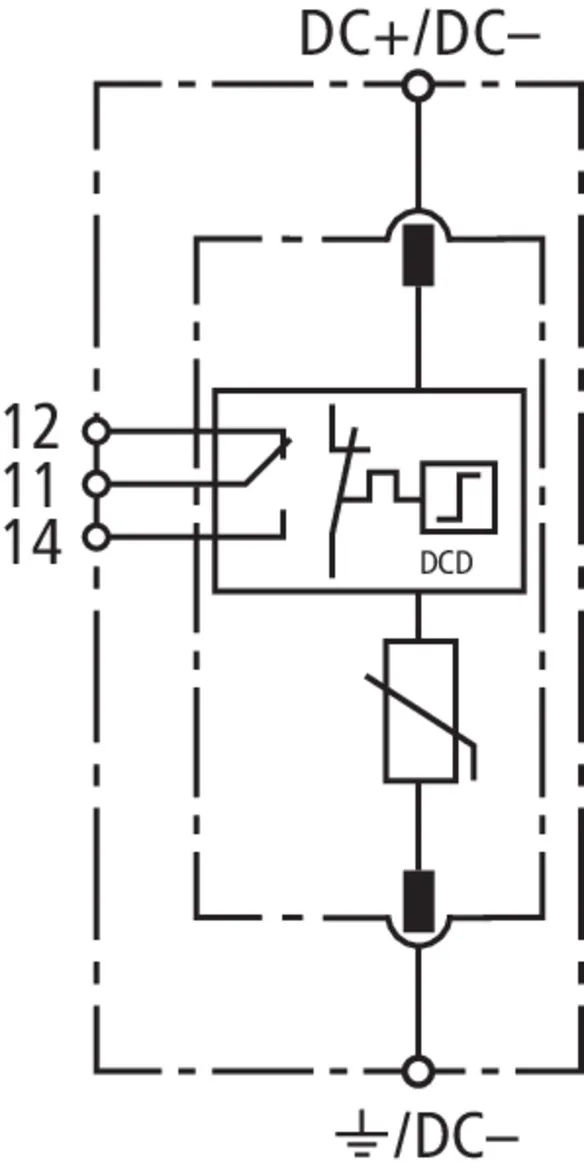

DEHNguard SE DC ... FM

Parafoudre modulaire et unipolaire pour applications à courant continu ; avec contact sec de télésignalisation.

4 Produits

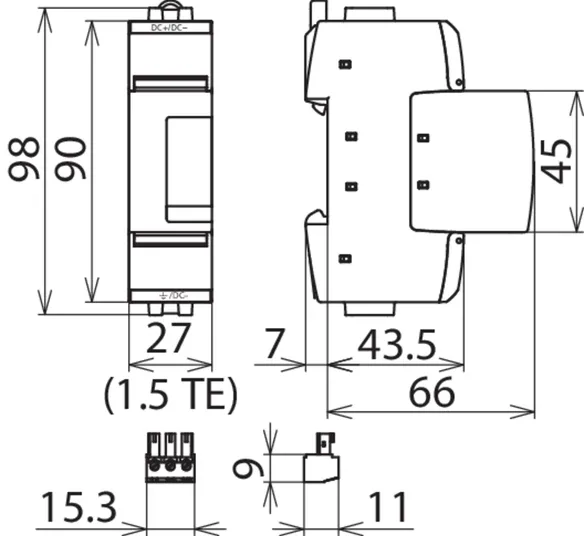

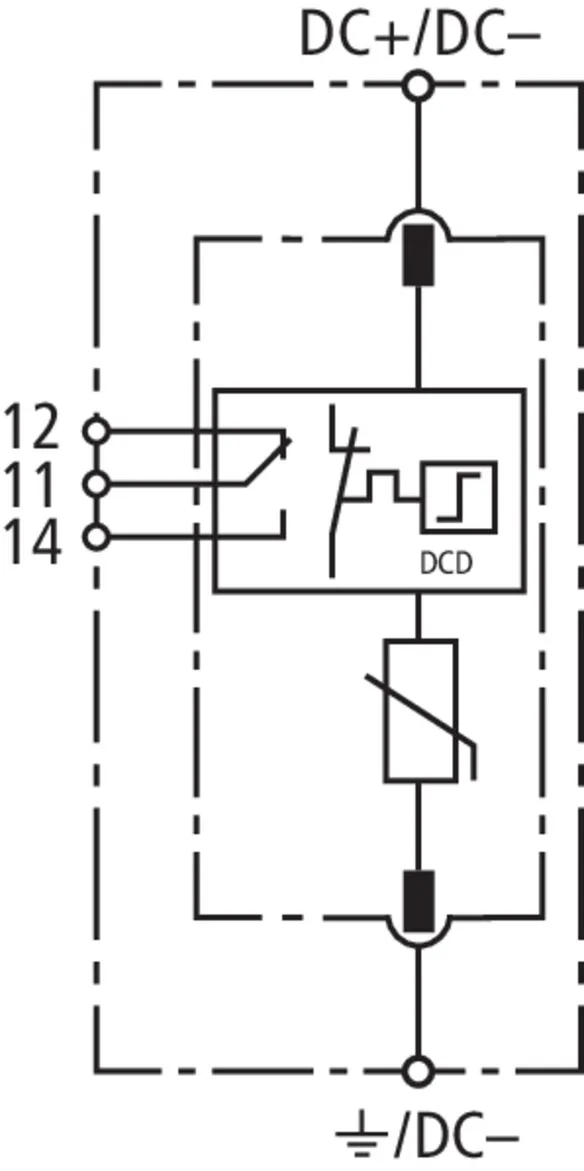

Référence de la pièce 972115 DG SE DC 60 FM

GTIN 4013364158511, Clients tariffs no (UE): 85363030, Poids brut: 164.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: DG SE DC 60 FM
Référence: 972115
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe 2
Tension max. de régime permanent DC (UC ) 60 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 0,5 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG
Contacts de télésignalisation/Type de contact inverseur

Le produit 972115 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972115 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972125 DG SE DC 242 FM

GTIN 4013364158610, Clients tariffs no (UE): 85363030, Poids brut: 174.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: DG SE DC 242 FM
Référence: 972125
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 242 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 1,25 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG
Contacts de télésignalisation/Type de contact inverseur

Le produit 972125 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972125 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972135 DG SE DC 550 FM

GTIN 4013364158634, Clients tariffs no (UE): 85363030, Poids brut: 189.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: DG SE DC 550 FM
Référence: 972135
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 550 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 2,0 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 200 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG
Contacts de télésignalisation/Type de contact inverseur

Le produit 972135 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972135 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972145 DG SE DC 900 FM

GTIN 4013364158658, Clients tariffs no (UE): 85363030, Poids brut: 194.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: DG SE DC 900 FM
Référence: 972145
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 900 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 3,0 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 100 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 80 A gPV
Contacts de télésignalisation/Type de contact inverseur

Le produit 972145 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972145 a été ajouté au panier.

Aller à la boutique en ligne
