DEHNguard ME/SE DC ... (FM)

  • Parafoudre / parasurtenseur combiné universellement applicable, composé d'une partie de base et d'un module de protection enfiché
  • Concept optimal pour une utilisation dans les circuits DC
  • Dispositif de déconnexion DCD performant permettant de prévenir des incendies provoqués par des arcs électriques DC
  • Utilisation sans fusible amont possible dans certaines installations
  • Indication optique de fonctionnement ou de défaut grâce à un voyant mécanique vert / rouge
  • Remplacement simple et sans outillage du module de protection grâce au système de verrouillage avec touche de déverrouillage

DEHNguard ME DC ... FM

Parafoudre combiné modulaire pour applications CC; avec contact de télécommunication sans potentiel.

1 Produit

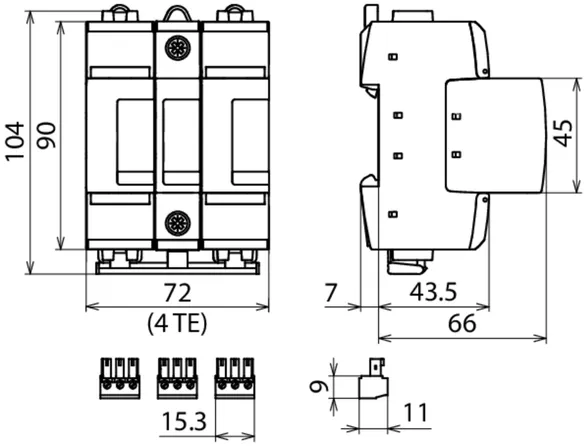

Référence de la pièce 972146 DG ME DC Y 950 FM

GTIN 4013364347960, Clients tariffs no: 85363030, Poids brut: 530.49 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d’informations

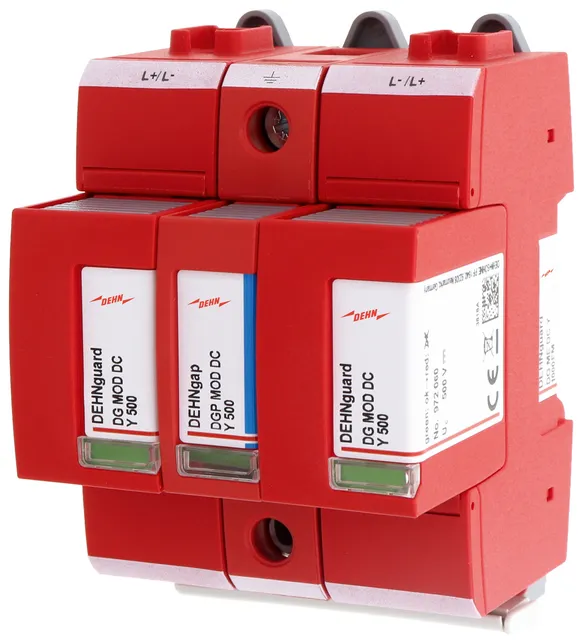

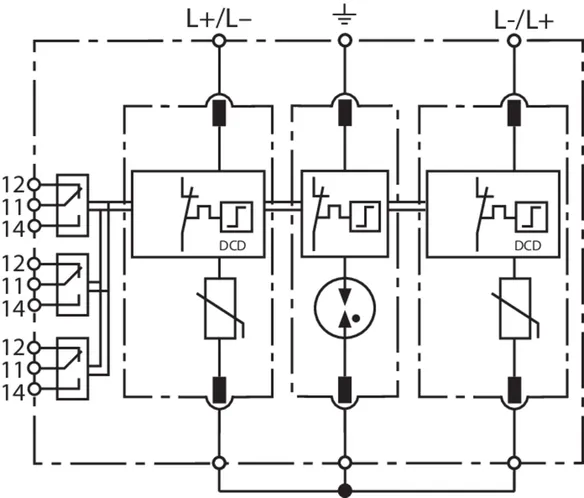

Combinaison de parafoudre de type 1 + 2 DEHNguard ME DC Y 950 FM
Parafoudre combiné modulaire à 3 pôles
pour applications CC, largeur 4TE
fonction mécanique / indicateur de défaut
Homologation UL
Type 1 + 2 analogue à EN 61643-11 Y-circuit
consistant en une technologie de décharge de gaz par varistance sans fuite
Particulièrement adapté pour une utilisation dans des circuits cc jusqu'à 950 V
Dispositif de commutation DC DCD
Plus haute tension continue: 950 V cc
Courant de foudre 5kA (10 / 350μs)
Courant de décharge nominal: 12,5 kA (8 / 20μs)
Contact de télécommunication sans potentiel en tant que contact de basculement
Testé contre les vibrations et les chocs selon EN60068

produit : DEHN
Type: DG ME DC Y 950 FM
Référence: 972146
ou équivalent

Certificats



Caractéristiques techniques

Classification de la parafoudre analogue à la norme EN 61643-11 / ... IEC 61643-11 Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent DC (UC ) 950 V
Courant de foudre (10/350 µs) (Iimp ) 5 kA
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection [(DC + -> DC-] (UP ) ≤ 4 kV
Niveau de protection [(DC + / DC-) -> PE] (UP ) ≤ 3,2 kV
Force maximale de court-circuit (ISCCR ) 500 A / 170ms
Certifications UL
Contacts de télésignalisation/Type de contact Inverseur

Le produit 972146 a été ajouté au bloc-notes

Le produit 972146 a été ajouté au panier.


DEHNguard SE DC ...

Parafoudre modulaire, coordonnée et unipolaire pour application DC.

4 Produits

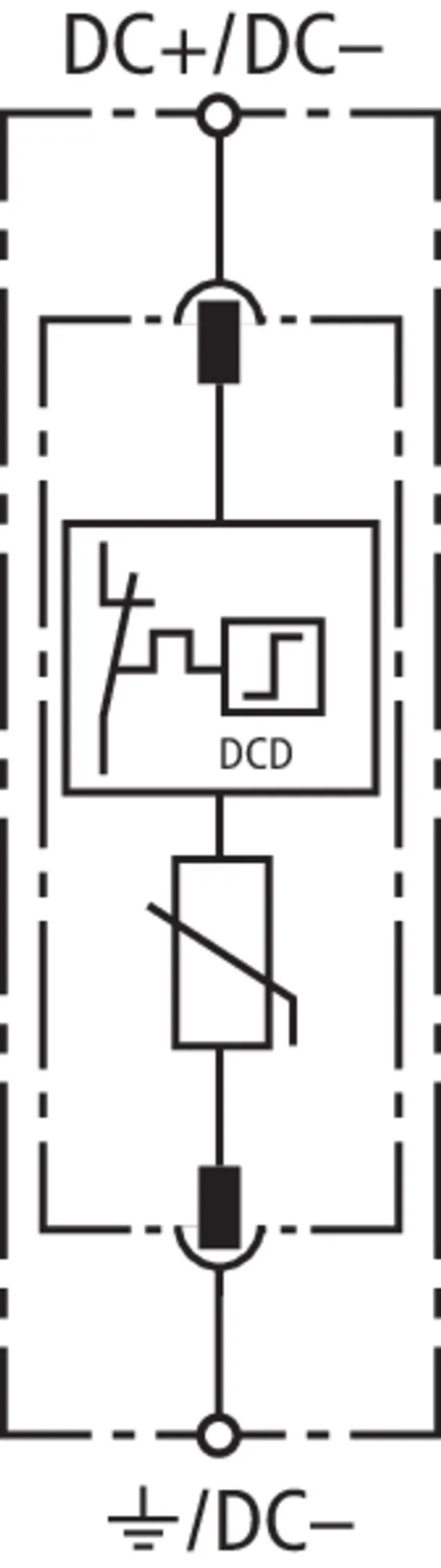

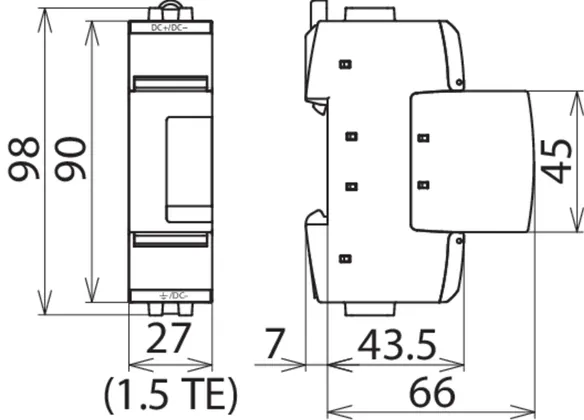

Référence de la pièce 972110 DG SE DC 60

GTIN 4013364158504, Clients tariffs no: 85363030, Poids brut: 160.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d’informations



produit : DEHN
Type: DG SE DC 60
Référence: 972110
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 60 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 0,5 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG

Le produit 972110 a été ajouté au bloc-notes

Le produit 972110 a été ajouté au panier.

Référence de la pièce 972120 DG SE DC 242

GTIN 4013364158528, Clients tariffs no: 85363030, Poids brut: 170.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d’informations



produit : DEHN
Type: DG SE DC 242
Référence: 972120
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 242 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 1,25 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG

Le produit 972120 a été ajouté au bloc-notes

Le produit 972120 a été ajouté au panier.

Référence de la pièce 972130 DG SE DC 550

GTIN 4013364158627, Clients tariffs no: 85363030, Poids brut: 184.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d’informations

Parafoudre DEHNguard SE DC 550
Parafoudre unipolaire modulaire et enfichable
Pour application DC, largeur: 1,5 modules
Indication de défaut
Type 2 SPD selon EN 61643-11
Technologie de varistance robuste
DCD d.c. dispositif de commutation spécifiquement destiné à être utilisé en continu circuits
Max. tension de fonctionnement continue: 550 V d.c.
Niveau de protection de tension: <= 2.0 kV
Courant de décharge nominal: 12,5 kA
Force de court-circuit en cas de
max. protection contre les surintensités côté réseau (d.c.): 2000 A
Energie coordonnée selon IEC 62305-4
avec parafoudres de la série Red / Line

produit : DEHN
Type: DG SE DC 550
Référence: 972130
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 550 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 2,0 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 200 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG

Le produit 972130 a été ajouté au bloc-notes

Le produit 972130 a été ajouté au panier.

Référence de la pièce 972140 DG SE DC 900

GTIN 4013364158641, Clients tariffs no: 85363030, Poids brut: 190.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d’informations



produit : DEHN
Type: DG SE DC 900
Référence: 972140
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 900 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 3,0 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 100 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 80 A gPV

Le produit 972140 a été ajouté au bloc-notes

Le produit 972140 a été ajouté au panier.


DEHNguard SE DC ... FM

Parafoudre modulaire et unipolaire pour applications à courant continu ; avec contact sec de télésignalisation.

4 Produits

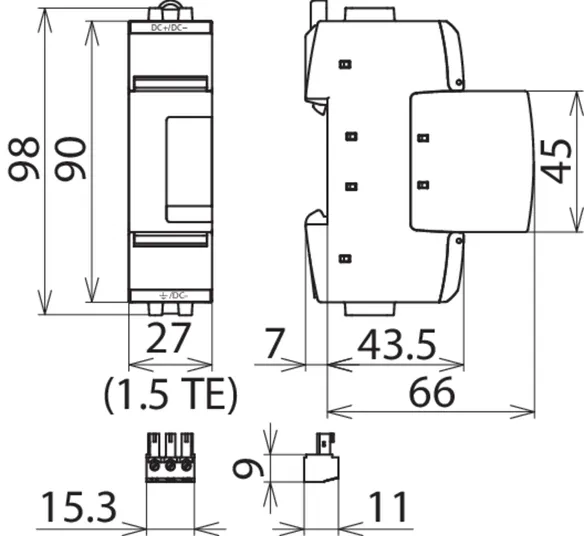

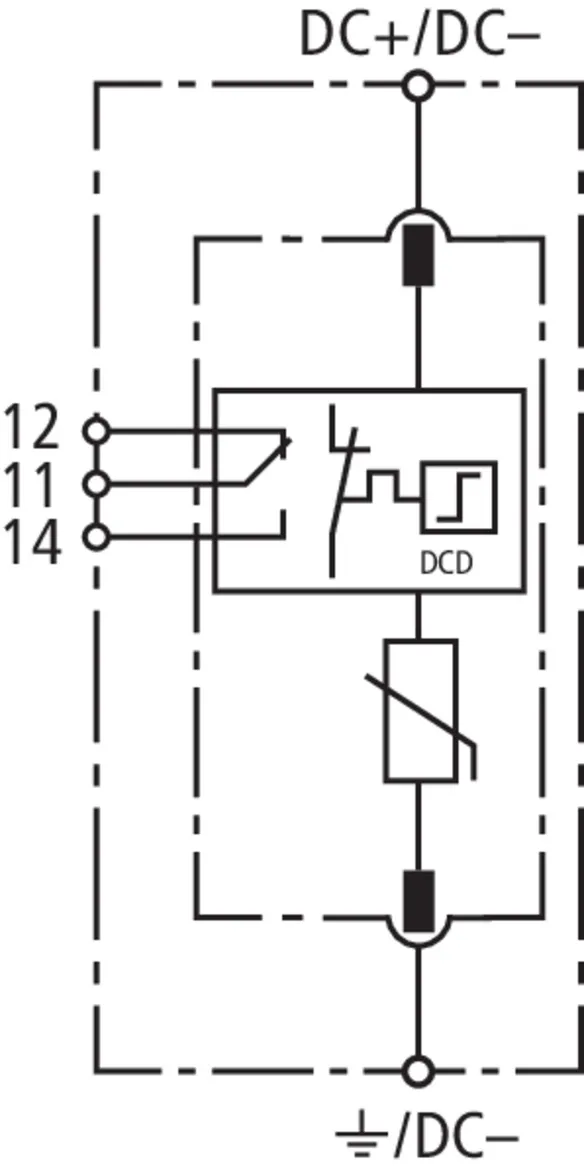

Référence de la pièce 972115 DG SE DC 60 FM

GTIN 4013364158511, Clients tariffs no: 85363030, Poids brut: 164.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d’informations



produit : DEHN
Type: DG SE DC 60 FM
Référence: 972115
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe 2
Tension max. de régime permanent DC (UC ) 60 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 0,5 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG
Contacts de télésignalisation/Type de contact inverseur

Le produit 972115 a été ajouté au bloc-notes

Le produit 972115 a été ajouté au panier.

Référence de la pièce 972125 DG SE DC 242 FM

GTIN 4013364158610, Clients tariffs no: 85363030, Poids brut: 174.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d’informations



produit : DEHN
Type: DG SE DC 242 FM
Référence: 972125
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 242 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 1,25 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 300 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG
Contacts de télésignalisation/Type de contact inverseur

Le produit 972125 a été ajouté au bloc-notes

Le produit 972125 a été ajouté au panier.

Référence de la pièce 972135 DG SE DC 550 FM

GTIN 4013364158634, Clients tariffs no: 85363030, Poids brut: 189.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d’informations



produit : DEHN
Type: DG SE DC 550 FM
Référence: 972135
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 550 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 2,0 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 200 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 35 A gG
Contacts de télésignalisation/Type de contact inverseur

Le produit 972135 a été ajouté au bloc-notes

Le produit 972135 a été ajouté au panier.

Référence de la pièce 972145 DG SE DC 900 FM

GTIN 4013364158658, Clients tariffs no: 85363030, Poids brut: 194.00 g, Prix unitaire: 1.00 pièce(s)


Images

Plus d’informations



produit : DEHN
Type: DG SE DC 900 FM
Référence: 972145
ou équivalent

Certificats



Caractéristiques techniques

Classification du SPD selon NF EN 61643-11/...CEI 61643-11 Type 2 / Classe II
Tension max. de régime permanent DC (UC ) 900 V
Courant nominal de décharge (8/20 µs) (In ) 12,5 kA
Niveau de protection en tension (UP ) ≤ 3,0 kV
Tenue au courts-circuits sans fusible amont DC (ISCCR ) 100 A
Tenue aux courts-circuits avec protection max. contre les surintensités DC (ISCCR ) 25 kA
Protection max. contre les surintensités 80 A gPV
Contacts de télésignalisation/Type de contact inverseur

Le produit 972145 a été ajouté au bloc-notes

Le produit 972145 a été ajouté au panier.
