VCSD : Voltage Controlled Smart Decoupling Device
Protection en cas de surtensions transitoires, temporaires et stationnaires
Aucune influence négative des installations de protection cathodique contre la corrosion
Un seuil de déclenchement réglable permet une utilisation flexible dans différentes applications

Détails

VCSD 40 IP65

Dispositif de mise en court-circuit à tension asservie avec un seuil de déclenchement réglable permettant une utilisation flexible dans différents systèmes.

1 Produit

Référence de la pièce 923401 VCSD 40 IP65

GTIN 4013364237766, Clients tariffs no (UE): 85363030, Poids brut: 13.76 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Unité de limite commandée par tension VCSD
Unité de limitation commandée par tension
pour protéger le système contre les surtensions transitoires, temporaires et stationnaires
Courant de décharge transitoire : (10/350 µs) : 100 kA
Courant de décharge temporaire (16,7 Hz, 50 Hz, 60 Hz)
850 Aeff (jusqu’à 200 ms)
Courant de décharge stationnaire (16,7 Hz, 50 Hz, 60 Hz)
45 A (permanent)

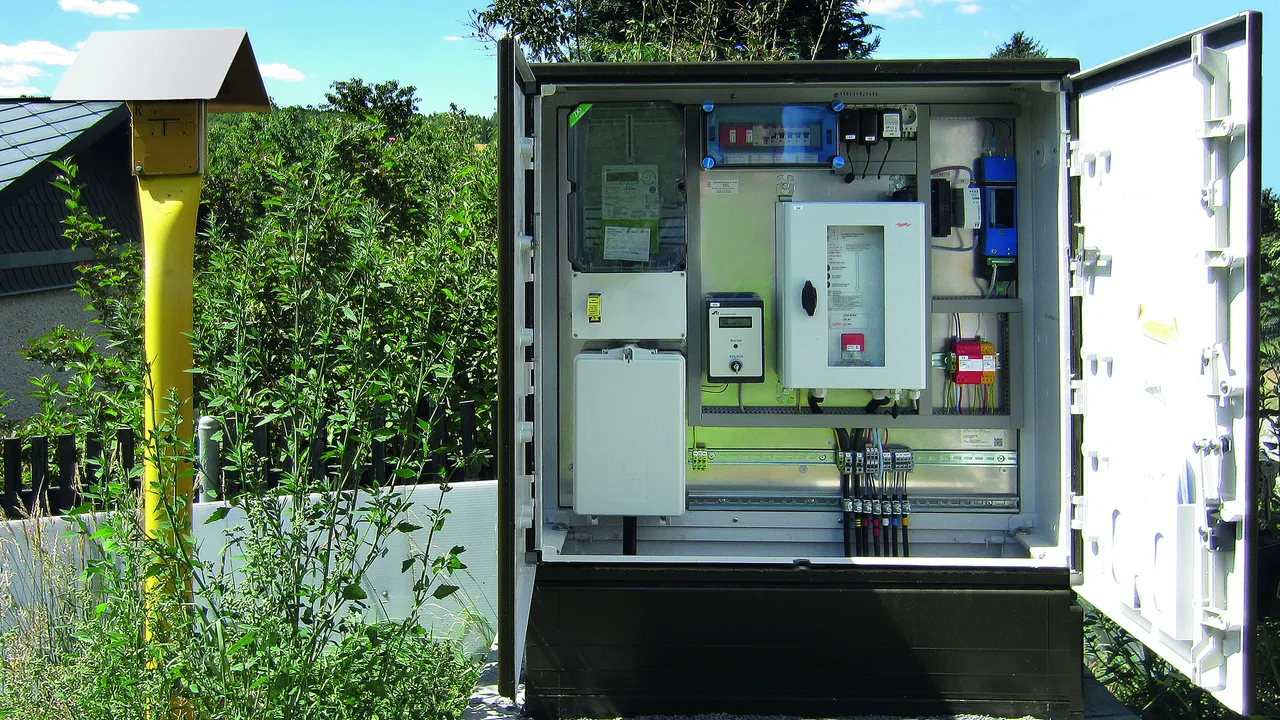

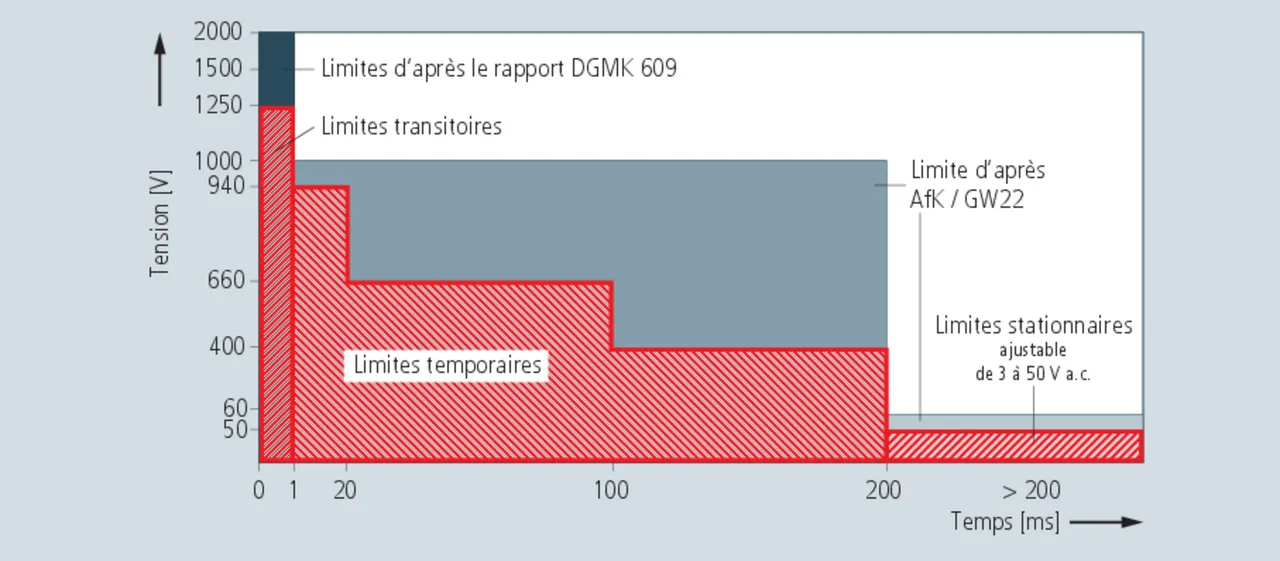

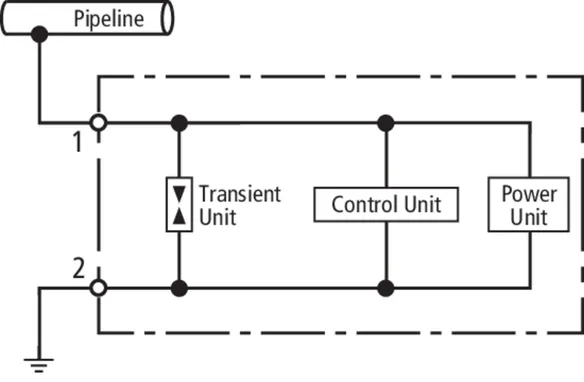

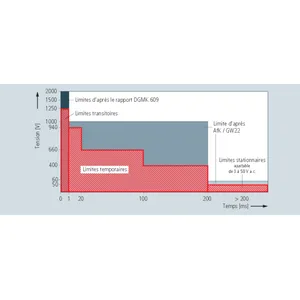

Tension de limitation transitoire (jusqu’à 1 ms) : 1,25 kV
Tension de limitation temporaire (ACrms) (1 ... 20 ms) :
940 V (1 kV selon AfK 3)
Tension de limitation temporaire (ACrms) (20 ... 100 ms) :
660 V (1 kV selon AfK 3)
Tension de limitation temporaire (ACrms) (100 ... 200 ms) :
400 V (1 kV selon AfK 3)
Tension de limitation stationnaire (ACrms) (> 200 ms) :
max. 60 V (réglable 3 ... 50 V)
(sécurité des personnes selon Afk 3/GW22)
Avec entrées et sorties numériques et analogiques pour
la surveillance et la commande à distance.

produit : DEHN

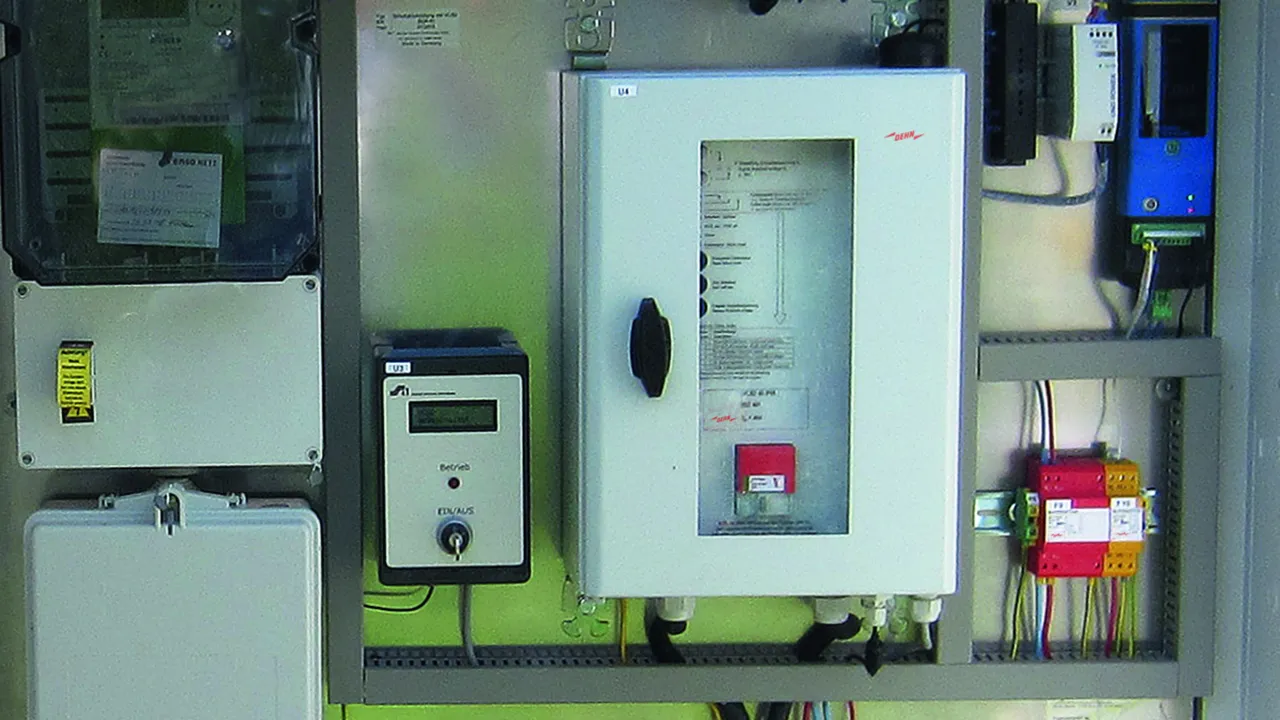

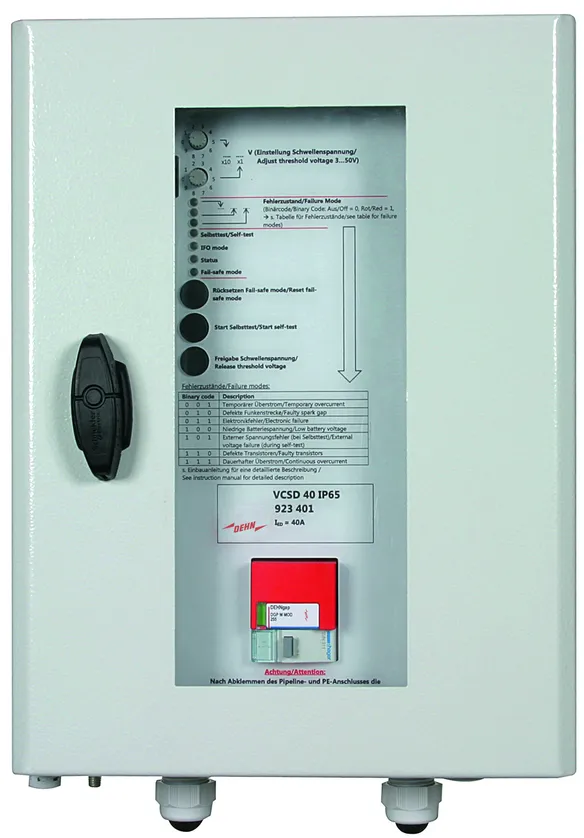

Type: VCSD 40 IP65
Référence: 923401
ou équivalent

Certificats

Caractéristiques techniques

Courant de décharge transitoire (10/350 µs)	100 kA
Courant de décharge transitoire (8/20 µs)	100 kA
Courant de décharge temporaire (16,7 Hz, 50 Hz, 60 Hz)	850 A_eff (jusqu’à 200 ms) ^*1)
Courant de décharge temporaire (16,7 Hz, 50 Hz, 60 Hz)	500 A_eff (jusqu'à 1s)
Courant de décharge stationnaire (16,7 Hz, 50 Hz, 60 Hz)	45 A_eff (permanent) ^*2)
Tension de limitation stationnaire (AC_rms) (> 200 ms)	max. 50 V (réglable 3 ... 50 V) ^*3)
Indice de protection	IP 65

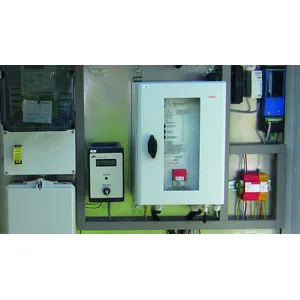

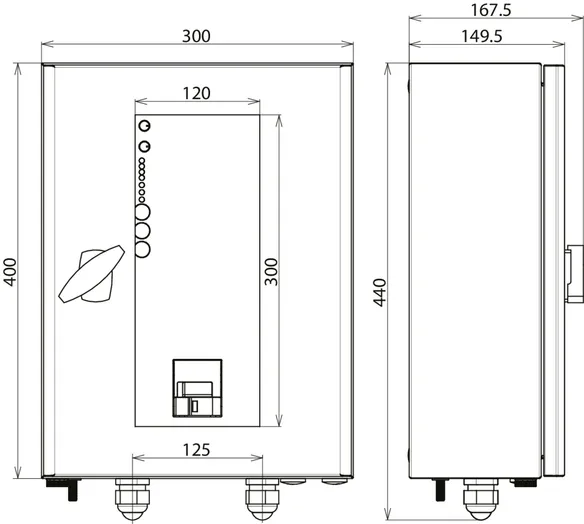

Dimensions	400 x 300 x 150 mm
^1)Déclassement dépendant du « courant de polarisation » (courant de fuite stationnaire) et de la température ambiante ^2)Déclassement dépendant de la température ambiante ; voir les instructions d’utilisation et de montage ^*3)60 V de tension fixe en mode d’arrêt manuel avec une alimentation externe

Courant de décharge transitoire (10/350 µs)	100 kA
Courant de décharge transitoire (8/20 µs)	100 kA
Courant de décharge temporaire (16,7 Hz, 50 Hz, 60 Hz)	850 A_eff (jusqu’à 200 ms) ^*1)
Courant de décharge temporaire (16,7 Hz, 50 Hz, 60 Hz)	500 A_eff (jusqu'à 1s)
Courant de décharge stationnaire (16,7 Hz, 50 Hz, 60 Hz)	45 A_eff (permanent) ^*2)
Tension de limitation transitoire (1 ms max.)	≤ 1,25 kV
Tension de limitation temporaire (AC_rms) (1 ... 20 ms)	≤ 940 V (1 kV selon AfK 3)
Tension de limitation temporaire (AC_rms) (20 ... 100 ms)	≤ 660 V (1 kV selon AfK 3)
Tension de limitation temporaire (AC_rms) (100 ... 200 ms)	≤ 400 V (1 kV selon AfK 3)
Tension de limitation stationnaire (AC_rms) (> 200 ms)	max. 50 V (réglable 3 ... 50 V) ^*3)
Gamme de fréquence AC	16,7 Hz, 50 Hz, 60 Hz
Tension DC max. lors de l'écoulement	±7V DC
Courant de fuite max. (absence d'écoulement) avec T_amb = 20 °C	max. 500 µA
Alimentation en tension (interne)	tension externe ; batterie 9 V intégrée
Alimentation en tension (externe, en option)	9 ... 32 V DC, min. 0,5 A
Température d'utilisation (T_U )	-40 °C ... +80 °C
Raccordements 1,2	M10 à visser, section du conducteur 35 ... 50 mm²
Raccordement PE	M8 (extérieur)
Matériau du boîtier	tôle d'acier laquée, RAL 7035, porte vitrée en verre de sécurité
Indice de protection	IP 65
Sortie numérique / Type de contact	Signal de fermeture
- Capacité de commutation AC (Digital OUT)	max. 230 V / max. 0,6 A
- Capacité de commutation DC (Digital OUT)	max. 220 V / max. 2 A / max. 60 W
Entrée numérique / Type de contact	Signal de fermeture
- Coordonnées (Digital IN)	max. 9 V / 1 mA / 100 Ohm
Section de raccordement - signaux	max. 2,5 mm²rigide / brins souples
Batterie	Batterie 9 V, lithium
Dimensions	400 x 300 x 150 mm
^1)Déclassement dépendant du « courant de polarisation » (courant de fuite stationnaire) et de la température ambiante ^2)Déclassement dépendant de la température ambiante ; voir les instructions d’utilisation et de montage ^*3)60 V de tension fixe en mode d’arrêt manuel avec une alimentation externe
