Barrette de mise en court-circuit

  • Créer facilement en ligne la barrette de mise en court-circuit qui convient
  • Configuration individuelle
  • Contrôle de plausibilité permanent en arrière-plan
  • Avec rainure longitudinale pour assurer la sécurité du contact
  • Résistance élevée au courant de court-circuit jusqu’à max 130 kA / 0,5 s pour les installations à basse tension (BT) et jusqu’à 80 kA / 0,5 s pour les installations à moyenne tension (MT)
  • Action à l’aide d’une perche de mise à la terre en version broche avec tête hexagonale ou broche avec tige transversale
  • Il est possible de choisir en ligne d’autres longueurs de câble de mise à la terre et de rails via le système de configuration EuK

Détails

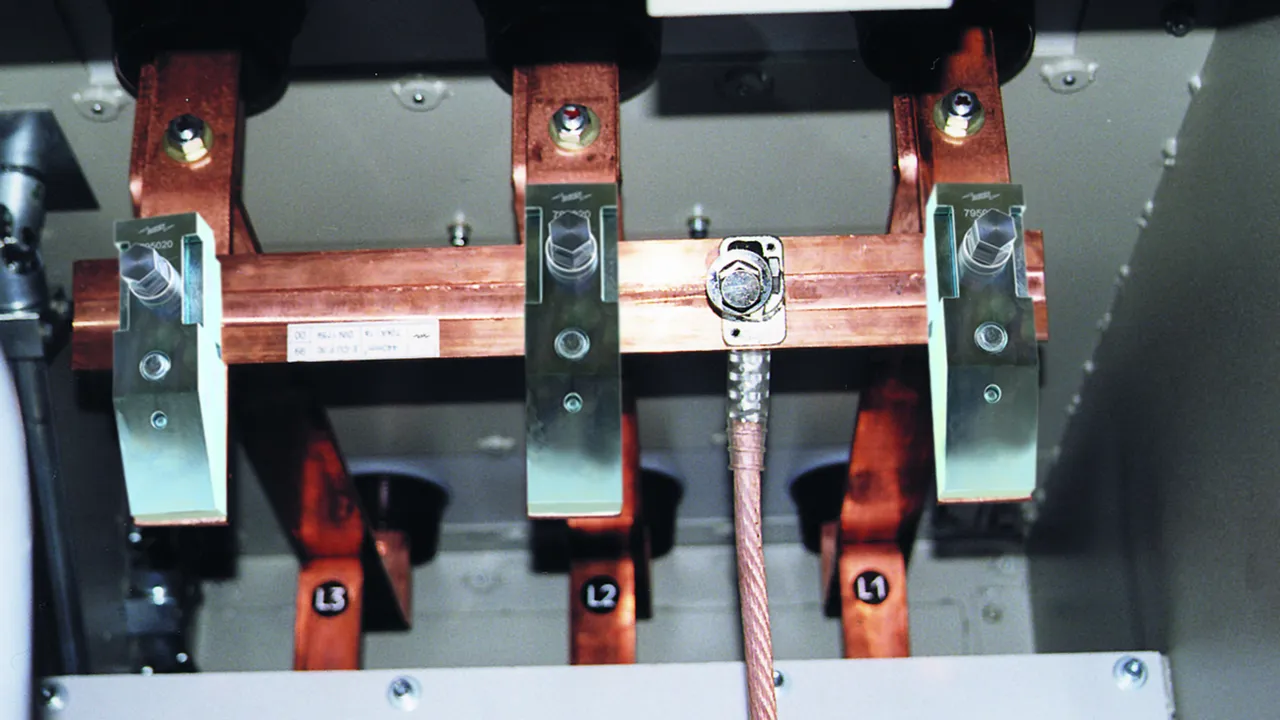

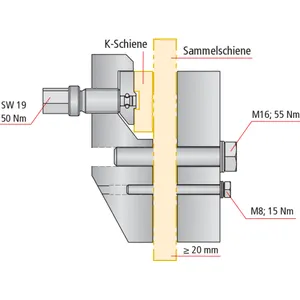

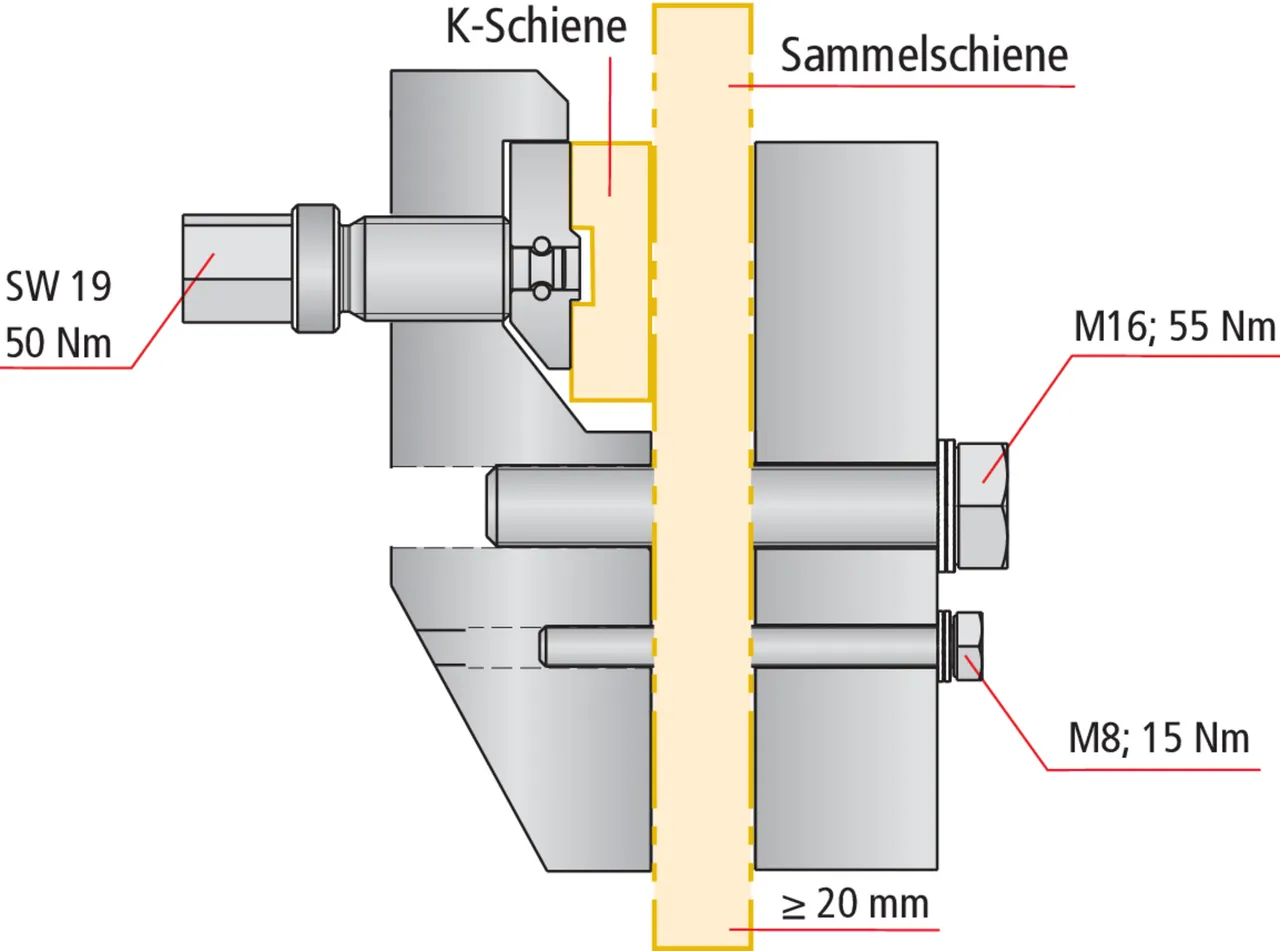

point de fixation de serrage monté sur une barre omnibus et une barrette de mise en court-circuit insérée
lorem ipsum
lorem ipsum

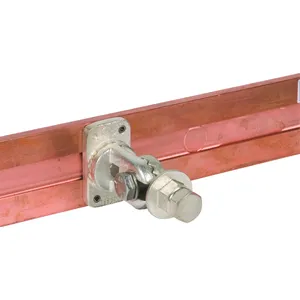

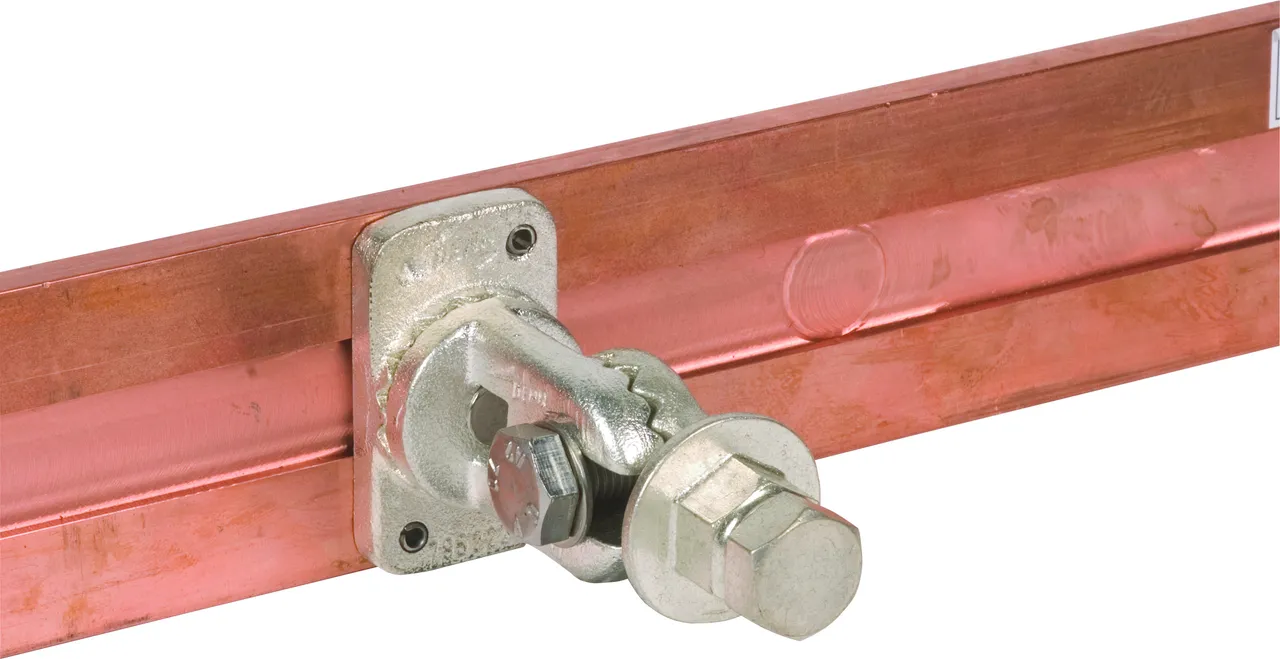

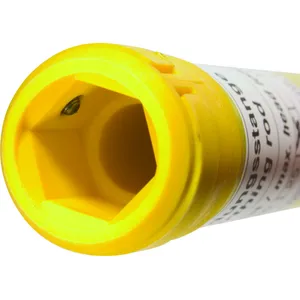

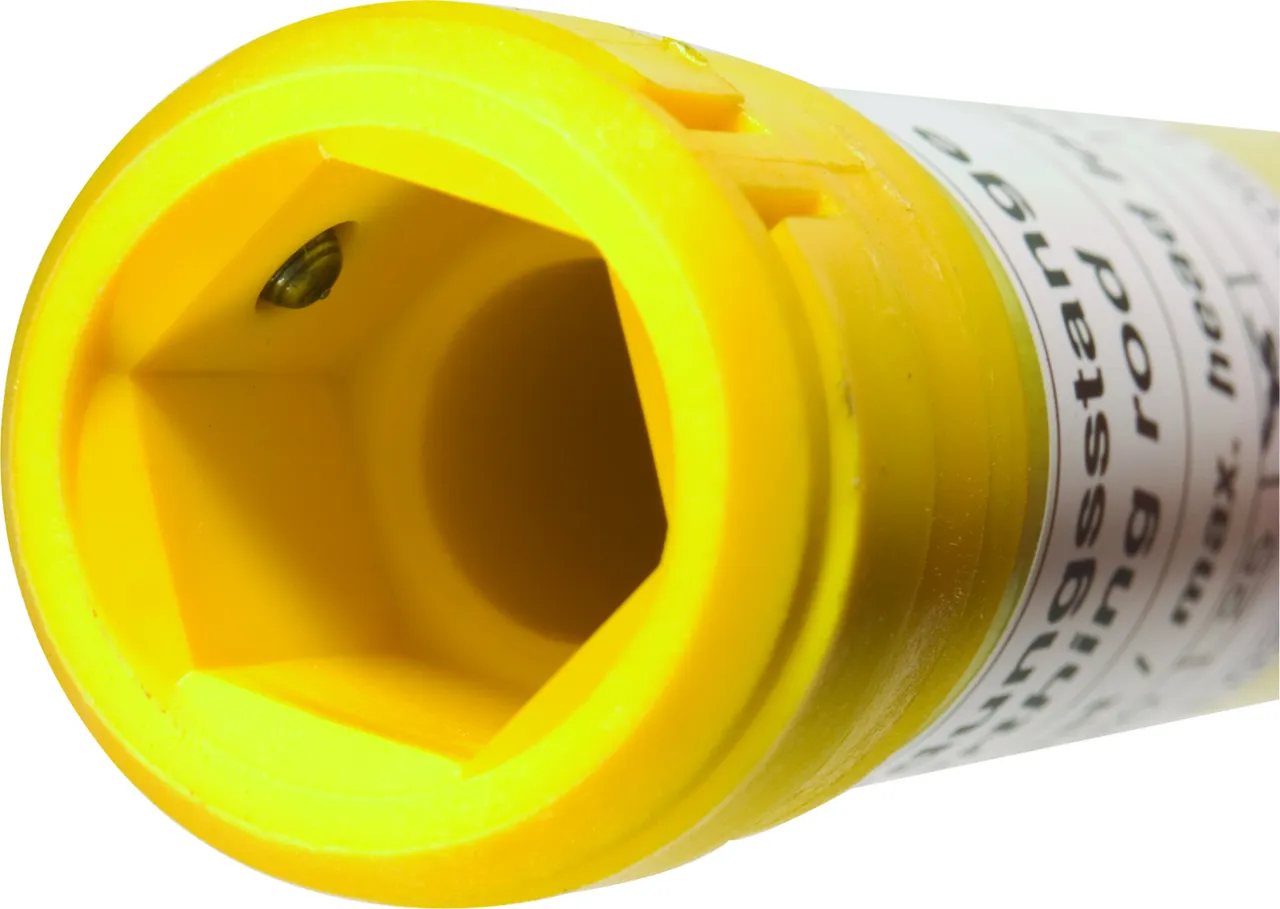

SK : broche à tête hexagonale.
lorem ipsum

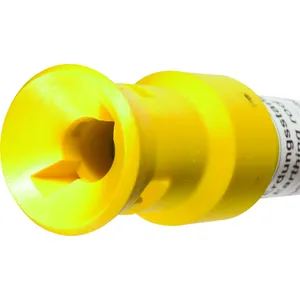

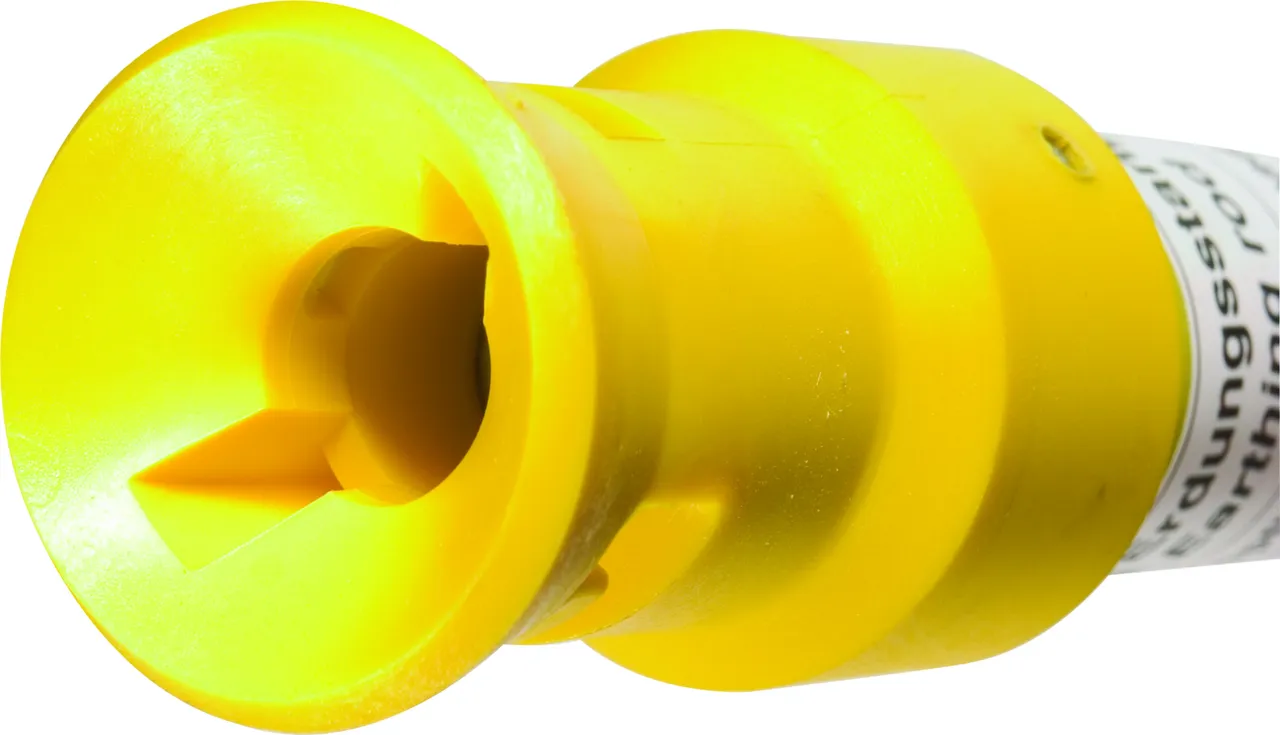

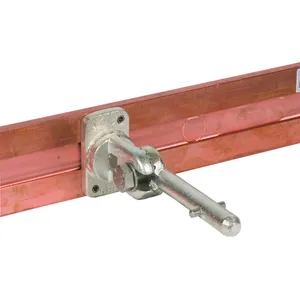

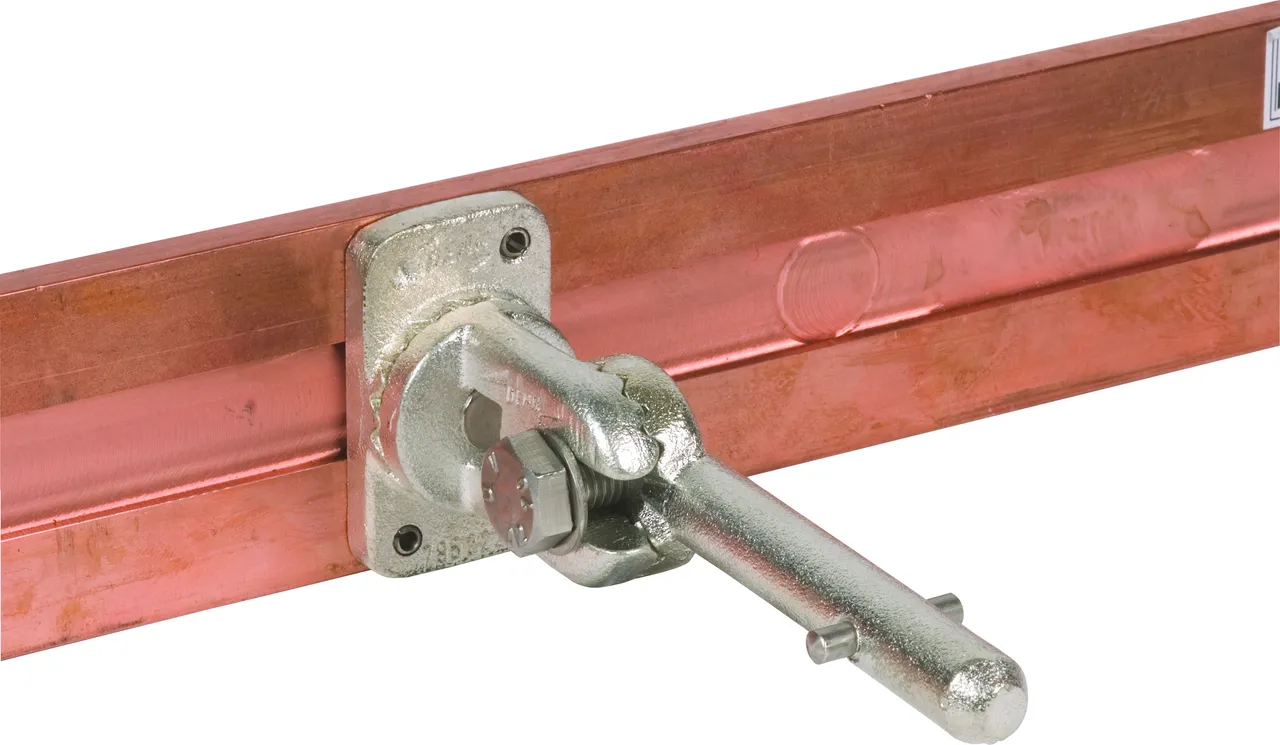

SQ : broche avec tige transversale (version à baïonnettes).
lorem ipsum
lorem ipsum

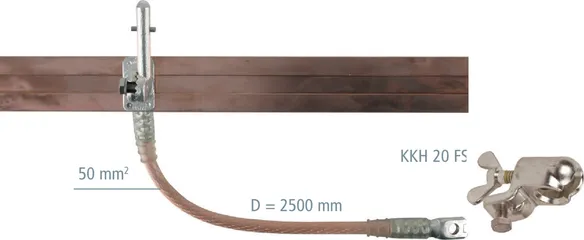

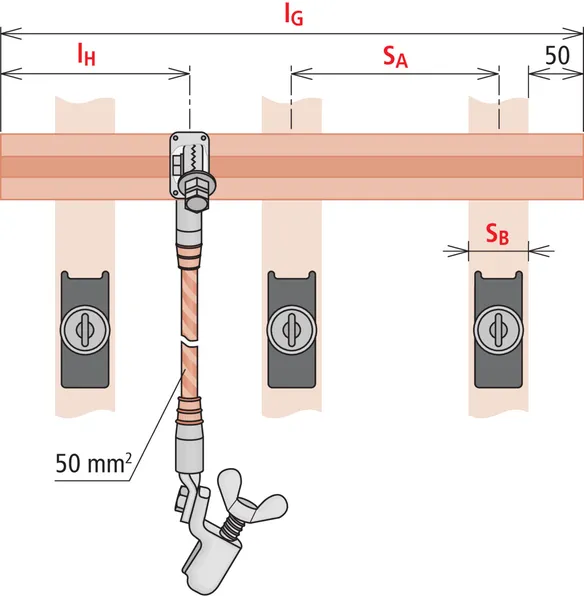

Barrette de mise en court-circuit en cuivre

Côté de la Terre avec bouchon à tête sphérique, rigide (KKH 20 FS)

4 Produits

Référence de la pièce VL2FG28 KS SQ C NS VL2FG28

GTIN 4013364450820, Clients tariffs no (UE): 85359000, Poids brut: 6.18 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Application BT
Ensemble de suspension SQ
Position de l'ensemble de suspension (IH ) 175 mm
Longueur totale (IG ) 500 mm
Ensemble entre les rails (SA ) 150 mm
Courant de court-circuit max. Ik 0,5 s 130 kA
Courant de court-circuit max. Ik 1 s 90 kA
Important: Lors de la commande préciser la bonne référence.

Le produit VL2FG28 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VL2FG28 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce VHNEFQE KS SK C NS VHNEFQE

GTIN 4013364450837, Clients tariffs no (UE): 85359000, Poids brut: 6.14 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Application BT
Ensemble de suspension SK
Position de l'ensemble de suspension (IH ) 175 mm
Longueur totale (IG ) 500 mm
Ensemble entre les rails (SA ) 150 mm
Courant de court-circuit max. Ik 0,5 s 130 kA
Courant de court-circuit max. Ik 1 s 90 kA
Important: Lors de la commande préciser la bonne référence.

Le produit VHNEFQE a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VHNEFQE a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN 4013364461963, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Application MS
Ensemble de suspension SQ
Position de l'ensemble de suspension (IH ) 525 mm
Longueur totale (IG ) 1 500 mm
Ensemble entre les rails (SA ) 450 mm
Courant de court-circuit max. Ik 0,5 s 80 kA
Courant de court-circuit max. Ik 1 s 80 kA
Important: Lors de la commande préciser la bonne référence.

Le produit VV7M6CQ a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VV7M6CQ a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce V5DHK24 KSX SK C MS V5DHK24

GTIN 4013364461970, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Application MS
Ensemble de suspension SK
Position de l'ensemble de suspension (IH ) 525 mm
Longueur totale (IG ) 1 500 mm
Ensemble entre les rails (SA ) 450 mm
Courant de court-circuit max. Ik 0,5 s 80 kA
Courant de court-circuit max. Ik 1 s 80 kA
Important: Lors de la commande préciser la bonne référence.

Le produit V5DHK24 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit V5DHK24 a été ajouté au panier.

Aller à la boutique en ligne

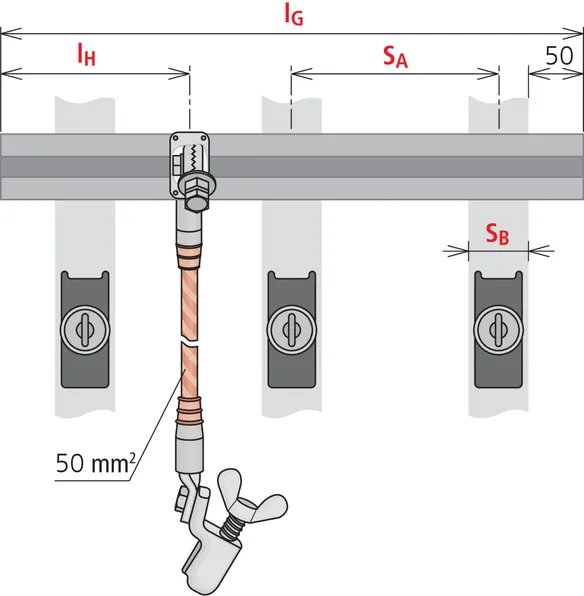

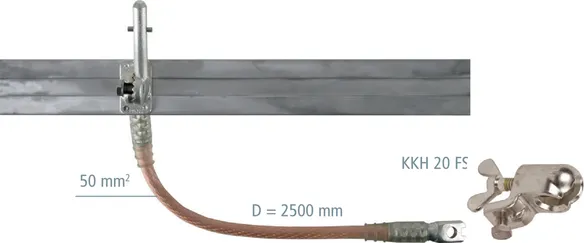

Barrette de mise en court-circuit en aluminium

Côté de la Terre avec bouchon à tête sphérique, rigide (KKH 20 FS).

4 Produits

Référence de la pièce VNRLBXU KS SQ A NS VNRLBXU

GTIN 4013364450868, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Application BT
Ensemble de suspension SQ
Position de l'ensemble de suspension (IH ) 175 mm
Longueur totale (IG ) 500 mm
Ensemble entre les rails (SA ) 150 mm
Courant de court-circuit max. Ik 0,5 s 90 kA
Courant de court-circuit max. Ik 1 s 64 kA
Important : Veuillez donner la référence de variante précise lors de la commande.
Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Le produit VNRLBXU a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VNRLBXU a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce VP33XYL KS SK A NS VP33XYL

GTIN 4013364450875, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Application BT
Ensemble de suspension SK
Position de l'ensemble de suspension (IH ) 175 mm
Longueur totale (IG ) 500 mm
Ensemble entre les rails (SA ) 150 mm
Courant de court-circuit max. Ik 0,5 s 90 kA
Courant de court-circuit max. Ik 1 s 64 kA
Important : Veuillez donner la référence de variante précise lors de la commande.
Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Le produit VP33XYL a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VP33XYL a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN 4013364461994, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Application MS
Ensemble de suspension SQ
Position de l'ensemble de suspension (IH ) 675 mm
Longueur totale (IG ) 1 500 mm
Ensemble entre les rails (SA ) 450 mm
Courant de court-circuit max. Ik 0,5 s 60 kA
Courant de court-circuit max. Ik 1 s 60 kA
Important : Veuillez donner la référence de variante précise lors de la commande.
Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Le produit VSJ3Y6N a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VSJ3Y6N a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce VANH53Y KSX SK A MS VANH53Y

GTIN 4013364461987, Clients tariffs no (UE): 85359000, Poids brut: 10.00 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations



Caractéristiques techniques

Application MS
Ensemble de suspension SK
Position de l'ensemble de suspension (IH ) 675 mm
Longueur totale (IG ) 1 500 mm
Ensemble entre les rails (SA ) 450 mm
Courant de court-circuit max. Ik 0,5 s 60 kA
Courant de court-circuit max. Ik 1 s 60 kA
Important : Veuillez donner la référence de variante précise lors de la commande.
Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Le produit VANH53Y a été ajouté au bloc-notes

Aller au bloc-notes

Le produit VANH53Y a été ajouté au panier.

Aller à la boutique en ligne
