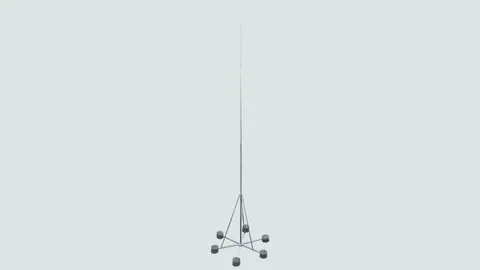

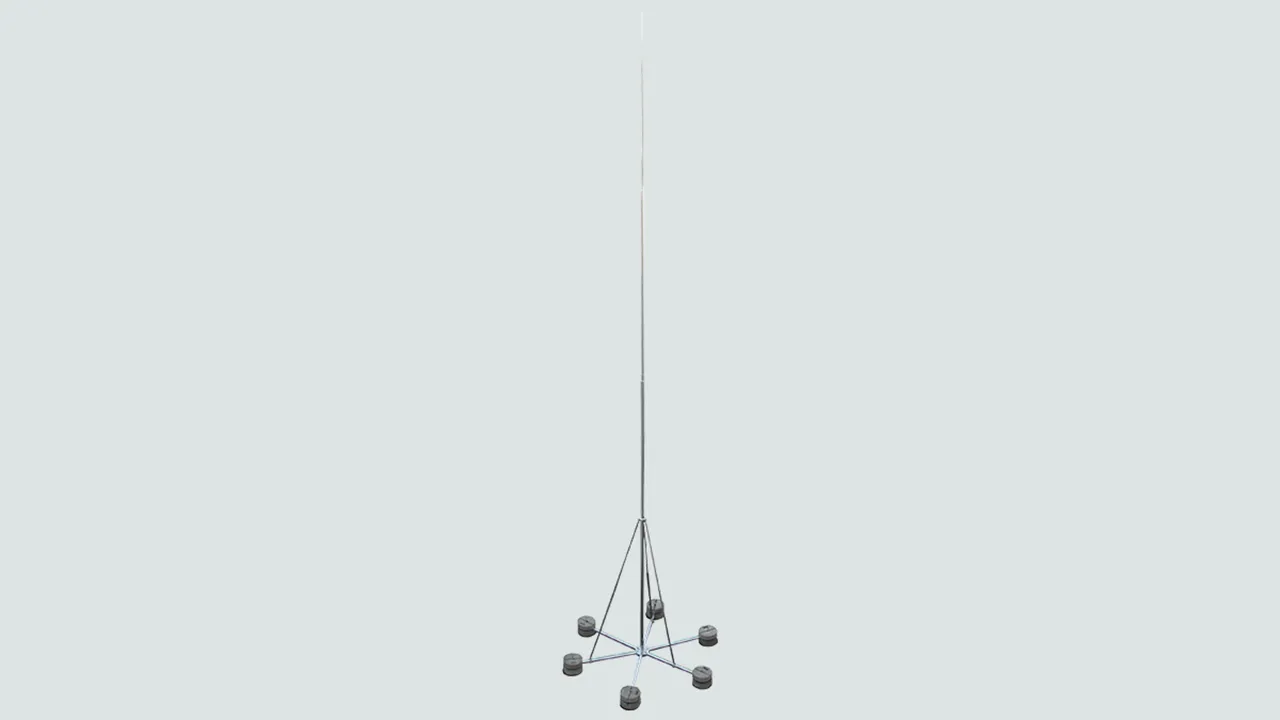

Pointes de capture autoportantes 10 et 11 m
:quality(98)/www.dehn.fr/store/f/63766808/HDVORSCHAU/105910_fam_16-9.jpg)
:quality(98)/www.dehn.fr/store/f/63766808/HDVORSCHAU/105910_fam_16-9.jpg)
Le plot béton empilable (réf. 102 010) et la plaque de protection (réf. 102 050) doivent être commandés séparément.
Les tubes avec rétrécissement sont enfichés puis vissés. La longueur des mâts lors du transport est d'environ 5000 mm.
Eléments :
pointe de capture (éléments en aluminium avec rétrécissement)
– Tube Ø60 x 5 mm, longueur env. 5000 mm
– Tube Ø40 x 5 mm, longueur env. 2500 mm ou 3000 mm
– Pointe de capture Ø22/16/10 mm, longueur env. 2500 mm ou 3000 mm
– Support à six pieds pour plots béton à clavettes, étais en Al 20 x 20 x 2 mm inclus
– Attache double pour 2 conducteurs rd 8-10 mm
Remarque: Les charges de toit autorisées doivent être respectées et, si nécessaire, clarifiées avec l'entrepreneur en bâtiment.
Référence de la pièce 105910 FS D60 10 10M AL SBS STTZN
GTIN 4013364256941, Clients tariffs no (UE): 85389099, Poids brut: 53.30 kg, Prix unitaire: 1.00 pièce(s)
:quality(98)/www.dehn.fr/store/f/63766820/HDVORSCHAU/105910.jpg)
:quality(98)/www.dehn.fr/store/f/63766820/HDVORSCHAU/105910.jpg)
:quality(98)/www.dehn.fr/store/f/63766821/HDVORSCHAU/105910m_D.jpg)
:quality(98)/www.dehn.fr/store/f/63766821/HDVORSCHAU/105910m_D.jpg)
Caractéristiques techniques
| Hauteur | 10000 mm |
| Rayon | 1200 mm |
| Vitesse du vent/rafales max. - 12 plots à 17 kg | 121 km/h |
| Vitesse du vent/rafales max. - 18 plots à 17 kg | 140 km/h |
| Encombrement - support à six pieds | 2900 x 2560 mm |
| Matériau - support à six pieds | St/tZn |
| Matériau - mât de capture / pointe de capture | Al |
| Normes | NF EN 62561-(1+2) |
| Charge de surface - 12 plots à 17 kg | 268 kg |
| Charge de surface - 18 plots à 17 kg | 370 kg |
Référence de la pièce 105911 FS D60 10 11M AL SBS STTZN
GTIN 4013364256958, Clients tariffs no (UE): 85389099, Poids brut: 54.40 kg, Prix unitaire: 1.00 pièce(s)
:quality(98)/www.dehn.fr/store/f/63766832/HDVORSCHAU/105910.jpg)
:quality(98)/www.dehn.fr/store/f/63766832/HDVORSCHAU/105910.jpg)
:quality(98)/www.dehn.fr/store/f/63766833/HDVORSCHAU/105911m_D.jpg)
:quality(98)/www.dehn.fr/store/f/63766833/HDVORSCHAU/105911m_D.jpg)
Caractéristiques techniques
| Hauteur | 11000 mm |
| Rayon | 1200 mm |
| Vitesse du vent/rafales max. - 12 plots à 17 kg | 112 km/h |
| Vitesse du vent/rafales max. - 18 plots à 17 kg | 135 km/h |
| Encombrement - support à six pieds | 2900 x 2560 mm |
| Matériau - support à six pieds | St/tZn |
| Matériau - mât de capture / pointe de capture | Al |
| Normes | NF EN 62561-(1+2) |
| Charge de surface - 12 plots à 17 kg | 269 kg |
| Charge de surface - 18 plots à 17 kg | 371 kg |
