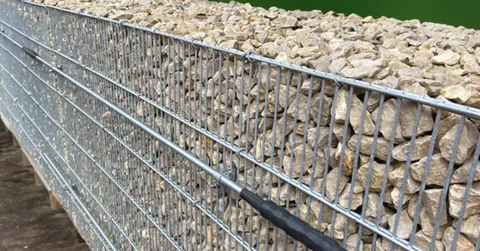

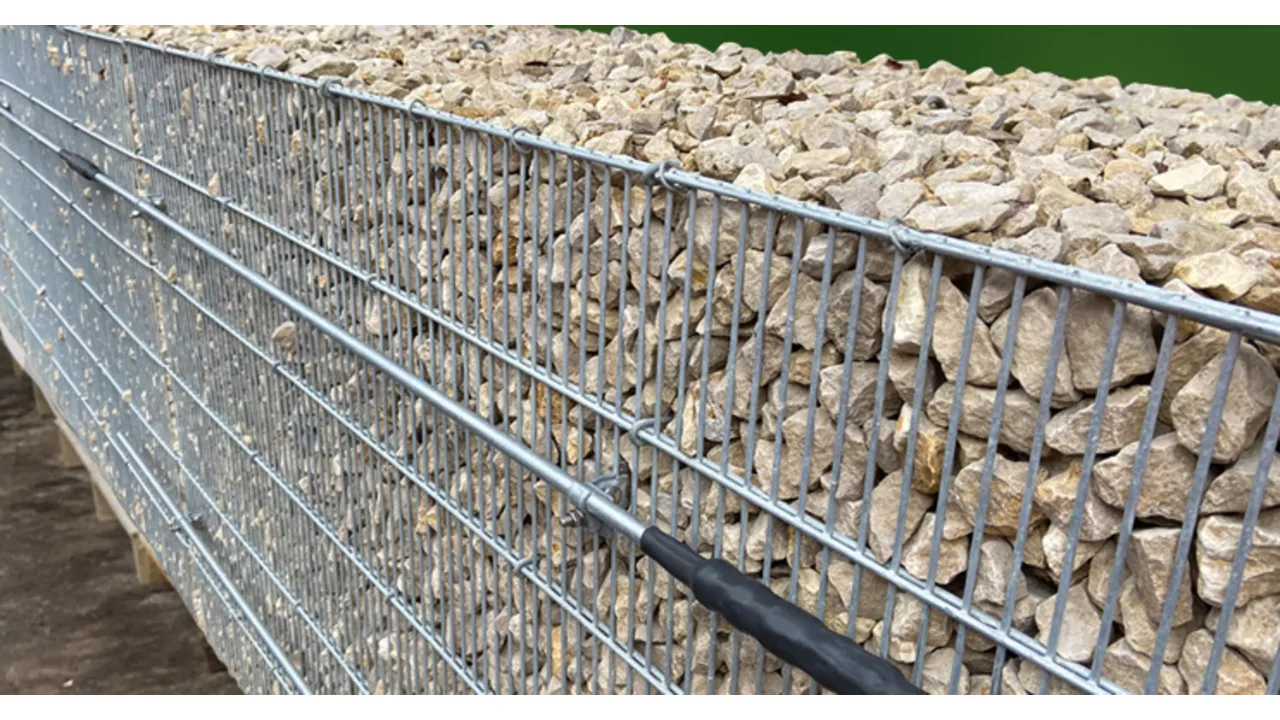

Câble de mise en court-circuit pour clôtures/gabions, avec accessoires

Les objets dans la zone de rupture de la ligne aérienne qui ne présentent pas une capacité de charge de courant de court-circuit suffisante mettent en danger les personnes et les installations. Ces corps conducteurs, par ex. les barrières ou clôtures métalliques, doivent être renforcés par un conducteur supplémentaire d’une dimension suffisante. Cela est effectué via un câble de mise en court-circuit. Celui-ci est installé sur les clôtures ou les barrières. Il déclenche un court-circuit défini en cas de rupture de la ligne aérienne. Les câbles de mise en court-circuit sont également utilisés dans la construction de tunnels et de murs anti-bruit. Les accessoires de montage nécessaires, par ex. les raccords à sertir et les supports de conducteur, complètent le portfolio.

Câble de mise en court-circuit

Câble de mise en court-circuit pour les courants de court-circuit inférieurs à 15 kA avec un diamètre de 10 mm, et pour les courants de court-circuit supérieurs à 15 kA avec un diamètre de 16 mm. Les câbles de mise en court-circuit satisfont aux exigences RIL 997.0205.

3 Produits

Référence de la pièce 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

GTIN 4013364463172, Clients tariffs no (UE): 72149939, Poids brut: 1.80 kg, Prix unitaire: 10.00 pièce(s)

Images

Plus d'informations

Câble de mise en court-circuit pour applications ferroviaires St/tZn Ø10 mm
chanfreiné des deux côtés
Matériau :: St/tZn
Diamètre: 10 mm
Longueur: 2950 mm
N° de dessin DB: 3 EBS 15.03.42
Norme: Ril 997.0204/0205

produit : DEHN
Type: RD 10 STTZN L2950 / 3 EBS 15.03.42
Référence: 419752
ou équivalent



Caractéristiques techniques

Matériau : St/tZn
Diamètre 10 mm
Longueur (l1) 2950 mm
N° de dessin DB 3 EBS 15.03.42
Norme Ril 997.0204/0205

Le produit 419752 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419752 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 483200 FS 16 2000 STTZN

GTIN 4013364019713, Clients tariffs no (UE): 72149939, Poids brut: 3.00 kg, Prix unitaire: 10.00 pièce(s)

Images

Plus d'informations

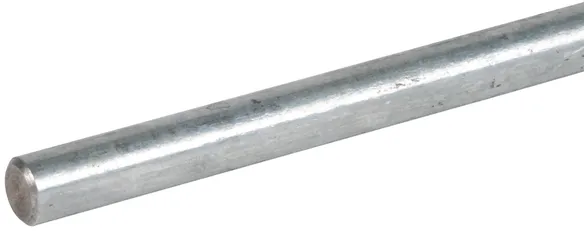

Tige de capture, diamètre 16 mm, longueur totale 2000 mm St/tZn
Tiges de capture/mise à la terre pour
protéger les toitures, cheminées etc.,
mais aussi pour l’installation sur plot béton.
Ou comme tiges de mise à la terre pour raccorder
les conducteurs vers le système de prise de terre
Matériau :: St/tZn
Diamètre: 16 mm
Longueur: 2000 mm
N° de dessin DB: 3 EBS 15.03.42
Norme: Ril 997.0204/0205, DIN EN 62561-2

produit : DEHN
Type: FS 16 2000 STTZN
Référence: 483200
ou équivalent

Certificats



Caractéristiques techniques

Matériau : St/tZn
Diamètre 16 mm
Longueur (l1) 2000 mm
N° de dessin DB 3 EBS 15.03.42
Norme Ril 997.0204/0205, DIN EN 62561-2

Le produit 483200 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 483200 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

GTIN 4013364506053, Clients tariffs no (UE): 72149939, Poids brut: 9.76 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Câble de mise en court-circuit pour applications ferroviaires St/tZn Ø16 mm
chanfreiné des deux côtés
Matériau :: St/tZn
Diamètre: 16 mm
Longueur: 5950 mm
N° de dessin DB: 3 EBS 15.03.42
Norme: Ril 997.0204/0205

produit : DEHN
Type: RD 16 STTZN L5950 / 3 EBS 15.03.42
Référence: 419753
ou équivalent



Caractéristiques techniques

Matériau : St/tZn
Diamètre 16 mm
Longueur (l1) 5950 mm
N° de dessin DB 3 EBS 15.03.42
Norme Ril 997.0204/0205

Le produit 419753 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419753 a été ajouté au panier.

Aller à la boutique en ligne

Porte-câble

Support de conducteur pour fixer les câbles de mise en court-circuit sur des gabions ou des clôtures en treillis.

2 Produits

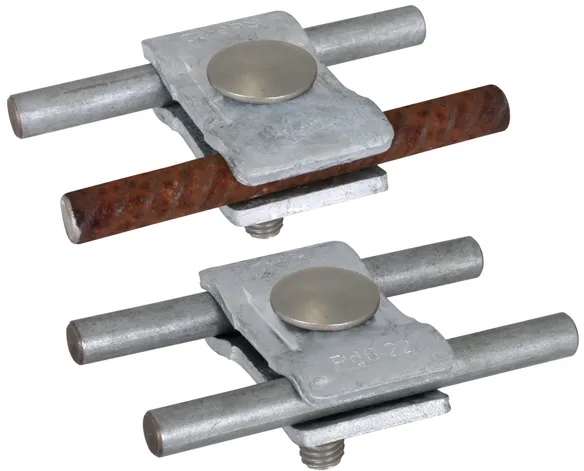

Référence de la pièce 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

GTIN 4013364459892, Clients tariffs no (UE): 85359000, Poids brut: 169.52 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations

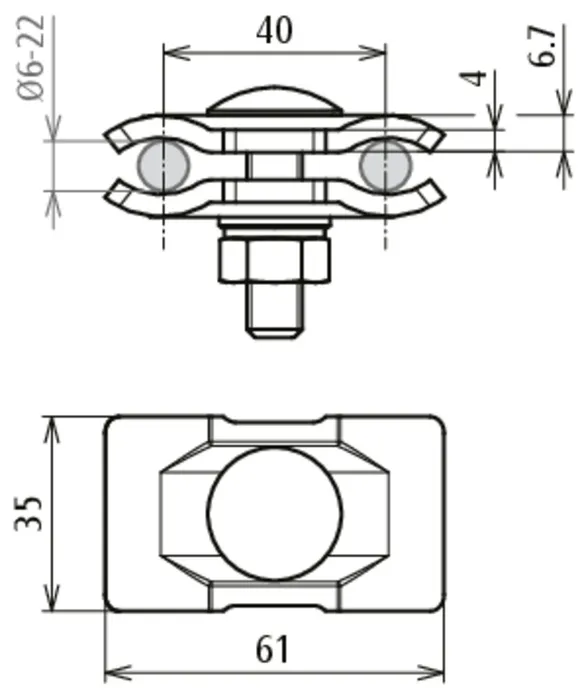

Support parallèle St/tZn
pour fixer des câbles de mise en court-circuit
sur des murs en gabions et
des clôtures en treillis.
Matériau de la borne: St/tZn
Zone de serrage, borne Rd / Rd: 6-22 mm
Vis: M10 x 40
Matériau vis / rondelle élastique: INOX
Matériau, écrou / plaque: INOX
N° de dessin DB: 3 EBS 15.03.44
Norme: Ril 997.0204/0205

produit : DEHN
Type: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44
Référence: 419751
ou équivalent



Caractéristiques techniques

Matériau de la borne St/tZn
Zone de serrage, borne Rd / Rd 6-22 mm
Vis eM10 x 40
Matériau vis / rondelle élastique INOX
Matériau, écrou / plaque INOX
N° de dessin DB 3 EBS 15.03.44
Norme Ril 997.0204/0205

Le produit 419751 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419751 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

GTIN 4013364486898, Clients tariffs no (UE): 85389099, Poids brut: 164.40 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations

Support en angle St/tZn
pour fixer des câbles de mise en court-circuit
sur des murs en gabions et
des clôtures en treillis.
Montage avec attaches
DEHNquick.
Matériau de la borne: St/tZn
Zone de serrage, barreau de grille: 4-8 mm
Zone de serrage Rd: 10-16 mm
Vis: M8 x 25 mm, M8 x 35 mm
Matériau vis / écrou: INOX
Épaisseur du matériel: 3 mm
Version avec: Rondelle élastique et rondelle sphérique
N° de dessin DB: 3 EBS 15.03.47
Norme: Ril 997.0204/0205

produit : DEHN
Type: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47
Référence: 419750
ou équivalent



Caractéristiques techniques

Matériau de la borne St/tZn
Zone de serrage, barreau de grille 4-8 mm
Zone de serrage Rd 10-16 mm
Vis e M8 x 25 mm, e M8 x 35 mm
Matériau vis / écrou INOX
Épaisseur du matériel 3 mm
Version avec Rondelle élastique et rondelle sphérique
N° de dessin DB 3 EBS 15.03.47
Norme Ril 997.0204/0205

Le produit 419750 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419750 a été ajouté au panier.

Aller à la boutique en ligne

Raccord à sertir

Raccords à sertir en aluminium pour raccorder des mises à la terre ferroviaires selon 4 EBS 15.03.43.

4 Produits

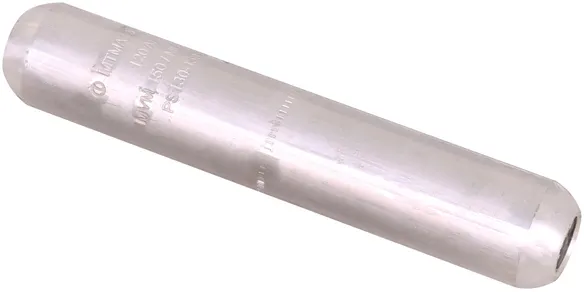

Référence de la pièce 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

GTIN 4013364505964, Clients tariffs no (UE): 85369010, Poids brut: 130.18 g, Prix unitaire: 3.00 pièce(s)

Images

Plus d'informations

Raccord à sertir en alu
pour raccorder
deux câbles de mise en court-circuit Ø10 mm
Matériau :: Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit: Ø10 mm / Ø10 mm
Diamètre extérieur: 25 mm
Diamètre intérieur: 13 mm
Longueur: 133 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 987845
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD10 RD10 L133 AL / 4 EBS 15.03.43
Référence: 419760
ou équivalent



Caractéristiques techniques

Matériau : Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit Ø10 mm / Ø10 mm
Diamètre extérieur 25 mm
Diamètre intérieur 13 mm
Longueur (l1) 133 mm
Insert de pression voir le dessin EBS
Force de pression selon 3 Ebgw 05.30
N° DB 987845
N° de dessin DB 4 EBS 15.03.43
Norme Ril 997.0204/0205

Le produit 419760 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419760 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

GTIN 4013364506367, Clients tariffs no (UE): 85369010, Poids brut: 238.75 g, Prix unitaire: 3.00 pièce(s)

Images

Plus d'informations

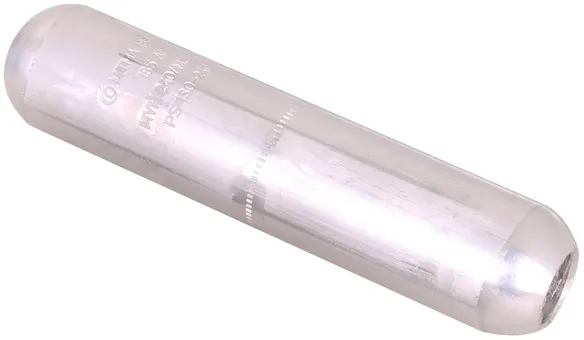

Raccord à sertir en alu
pour raccorder
deux câbles de mise en court-circuit Ø16 mm
Matériau :: Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit: Ø16 mm / Ø16 mm
Diamètre extérieur: 32 mm
Diamètre intérieur: 17 mm
Longueur: 143 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1449223
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD16 RD16 L143 AL / 4 EBS 15.03.43
Référence: 419761
ou équivalent



Caractéristiques techniques

Matériau : Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit Ø16 mm / Ø16 mm
Diamètre extérieur 32 mm
Diamètre intérieur 17 mm
Longueur (l1) 143 mm
Insert de pression voir le dessin EBS
Force de pression selon 3 Ebgw 05.30
N° DB 1449223
N° de dessin DB 4 EBS 15.03.43
Norme Ril 997.0204/0205

Le produit 419761 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419761 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

GTIN 4013364506374, Clients tariffs no (UE): 85369010, Poids brut: 140.28 g, Prix unitaire: 3.00 pièce(s)

Images

Plus d'informations

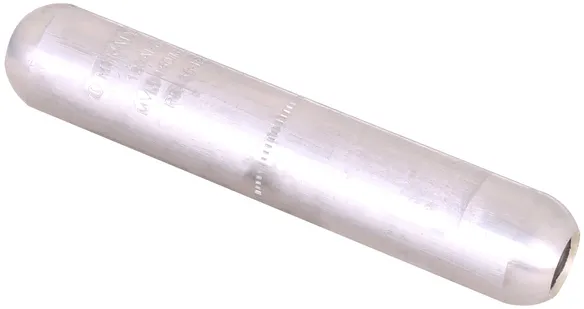

Raccord à sertir Alu
pour raccorder
un câble de mise à la terre ferroviaire
100/110 mm2 avec un
câble de mise en court-circuit Ø10 mm
Matériau :: Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit: 100/110 mm2 / Ø10 mm
Diamètre extérieur: 25 mm
Diamètre intérieur: 11/13 mm
Longueur: 133 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 987879
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD10 110 L133 AL / 4 EBS 15.03.43
Référence: 419762
ou équivalent



Caractéristiques techniques

Matériau : Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit 100/110 mm2 / Ø10 mm
Diamètre extérieur 25 mm
Diamètre intérieur 11/13 mm
Longueur (l1) 133 mm
Insert de pression voir le dessin EBS
Force de pression selon 3 Ebgw 05.30
N° DB 987879
N° de dessin DB 4 EBS 15.03.43
Norme Ril 997.0204/0205

Le produit 419762 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419762 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

GTIN 4013364506381, Clients tariffs no (UE): 85369010, Poids brut: 247.78 g, Prix unitaire: 3.00 pièce(s)

Images

Plus d'informations

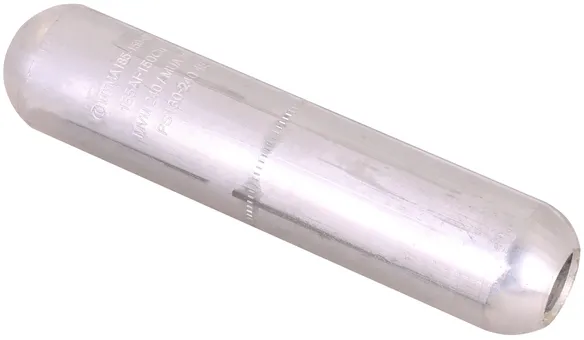

Raccord à sertir Alu
pour raccorder
un câble de mise à la terre ferroviaire
100/110 mm2 avec un
câble de mise en court-circuit Ø16 mm
Matériau :: Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit: 100/110 mm2 / Ø16 mm
Diamètre extérieur: 32 mm
Diamètre intérieur: 15/17 mm
Longueur: 143 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1449206
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD16 110 L143 AL / 4 EBS 15.03.43
Référence: 419763
ou équivalent



Caractéristiques techniques

Matériau : Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit 100/110 mm2 / Ø16 mm
Diamètre extérieur 32 mm
Diamètre intérieur 15/17 mm
Longueur (l1) 143 mm
Insert de pression voir le dessin EBS
Force de pression selon 3 Ebgw 05.30
N° DB 1449206
N° de dessin DB 4 EBS 15.03.43
Norme Ril 997.0204/0205

Le produit 419763 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419763 a été ajouté au panier.

Aller à la boutique en ligne

Câble de mise à la terre ferroviaire

Câble de mise à la terre ferroviaire en aluminium selon EBS 15.03.17-3 avec marquage optique par des bandes bleues.

2 Produits

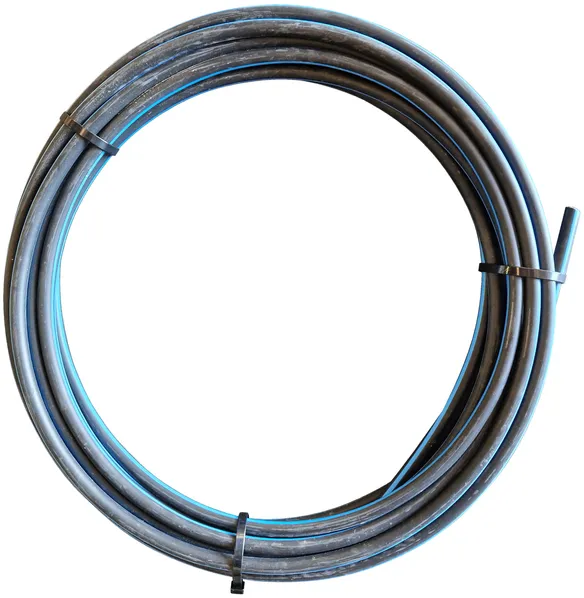

Référence de la pièce 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

GTIN 4013364505940, Clients tariffs no (UE): 85446090, Poids brut: 15.75 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Câble de mise à la terre ferroviaire AlMg(St) 110 mm2
Câble PVC 110 RM 0,6/1kV AlMg(St)
Protection antivol par marquage optique
Matériau, conducteur: AlMg(St)
Matériau, gaine: PVC
Couleur, conducteur: noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins): 110 mm2
Longueur du câble (bobine): 25 m
Caractéristiques, gaine: Résistance aux UV et aux intempéries
N° DB: 965121
N° de dessin DB: 3 EBS 15.03.17-3
Norme: Ril 997.0204/0205

produit : DEHN
Type: EK 110 L25M AL / 3 EBS 15.03.17-3
Référence: 419758
ou équivalent



Caractéristiques techniques

Matériau, conducteur AlMg (St)
Matériau, gaine PVC
Couleur, conducteur noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins) 110 mm2
Longueur du câble (bobine) 25 m
Caractéristiques, gaine Résistance aux UV et aux intempéries
N° DB 965121
N° de dessin DB 3 EBS 15.03.17-3
Norme Ril 997.0204/0205

Le produit 419758 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419758 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

GTIN 4013364505995, Clients tariffs no (UE): 85446090, Poids brut: 31.50 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Câble de mise à la terre ferroviaire AlMg(St) 110 mm2
Gaine PVC 110 RM 0,6/1kV AlMg(St)
Protection antivol par marquage optique
Matériau, conducteur: AlMg(St)
Matériau, gaine: PVC
Couleur, conducteur: noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins): 110 mm2
Longueur du câble (bobine): 50 m
Caractéristiques, gaine: Résistance aux UV et aux intempéries
N° DB: 965121
N° de dessin DB: 3 EBS 15.03.17-3
Norme: Ril 997.0204/0205

produit : DEHN
Type: EK 110 L50M AL / 3 EBS 15.03.17-3
Référence: 419759
ou équivalent



Caractéristiques techniques

Matériau, conducteur AlMg (St)
Matériau, gaine PVC
Couleur, conducteur noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins) 110 mm2
Longueur du câble (bobine) 50 m
Caractéristiques, gaine Résistance aux UV et aux intempéries
N° DB 965121
N° de dessin DB 3 EBS 15.03.17-3
Norme Ril 997.0204/0205

Le produit 419759 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419759 a été ajouté au panier.

Aller à la boutique en ligne

Cosses de câble à cloche

Cosse de câble à cloche en aluminium selon 3 EBS 15.03.22-1 en version M10/M12 pour câbles de mise à la terre ferroviaire.

2 Produits

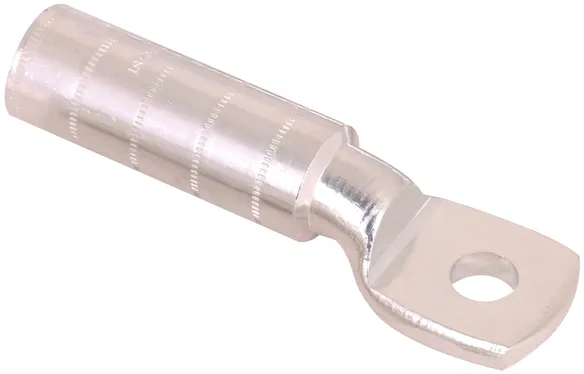

Référence de la pièce 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

GTIN 4013364506404, Clients tariffs no (UE): 85369010, Poids brut: 86.54 g, Prix unitaire: 3.00 pièce(s)

Images

Plus d'informations

Cosse de câble à cloche alu 110 mm² M12
pour câble de mise à la terre avec
Gaine PVC et
Conducteur AlMg(St)
Matériau :: Alu
Diamètre extérieur: 25 mm
Diamètre intérieur: 22 mm
Longueur: 119 mm
Matériau, conducteur: AlMgSt
Matériau, gaine: (N)A(St)YY-O
Section de conducteur: 110 mm2
Diamètre int. cosse: 13 mm (M12)
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1219081
N° de dessin DB: 3 EBS 15.03.22-1
Norme: Ril 997.0204/0205

produit : DEHN
Type: GKS 110 12 AL / 3 EBS 15.03.22-1
Référence: 419765
ou équivalent



Caractéristiques techniques

Matériau : Alu
Diamètre extérieur 25 mm
Diamètre intérieur 22 mm
Longueur (l1) 119 mm
Matériau, conducteur AlMgSt
Matériau, gaine (N)A(St)YY-O
Section de conducteur 110 mm2
Diamètre int. cosse 13 mm (M12)
Insert de pression voir le dessin EBS
Force de pression selon 3 Ebgw 05.30
N° DB 1219081
N° de dessin DB 3 EBS 15.03.22-1
Norme Ril 997.0204/0205

Le produit 419765 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419765 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

GTIN 4013364506411, Clients tariffs no (UE): 85369010, Poids brut: 86.82 g, Prix unitaire: 3.00 pièce(s)

Images

Plus d'informations

Cosse de câble à cloche alu 110 mm² M16
pour câble de mise à la terre avec
Gaine PVC et
Conducteur AlMg(St)
Matériau :: Alu
Diamètre extérieur: 25 mm
Diamètre intérieur: 22 mm
Longueur: 119 mm
Matériau, conducteur: AlMgSt
Matériau, gaine: (N)A(St)YY-O
Section de conducteur: 110 mm2
Diamètre int. cosse: 17 mm (M16)
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1219082
N° de dessin DB: 3 EBS 15.03.22-1
Norme: Ril 997.0204/0205

produit : DEHN
Type: GKS 110 16 AL / 3 EBS 15.03.22-1
Référence: 419766
ou équivalent



Caractéristiques techniques

Matériau : Alu
Diamètre extérieur 25 mm
Diamètre intérieur 22 mm
Longueur (l1) 119 mm
Matériau, conducteur AlMgSt
Matériau, gaine (N)A(St)YY-O
Section de conducteur 110 mm2
Diamètre int. cosse 17 mm (M16)
Insert de pression voir le dessin EBS
Force de pression selon 3 Ebgw 05.30
N° DB 1219082
N° de dessin DB 3 EBS 15.03.22-1
Norme Ril 997.0204/0205

Le produit 419766 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 419766 a été ajouté au panier.

Aller à la boutique en ligne
back to top
