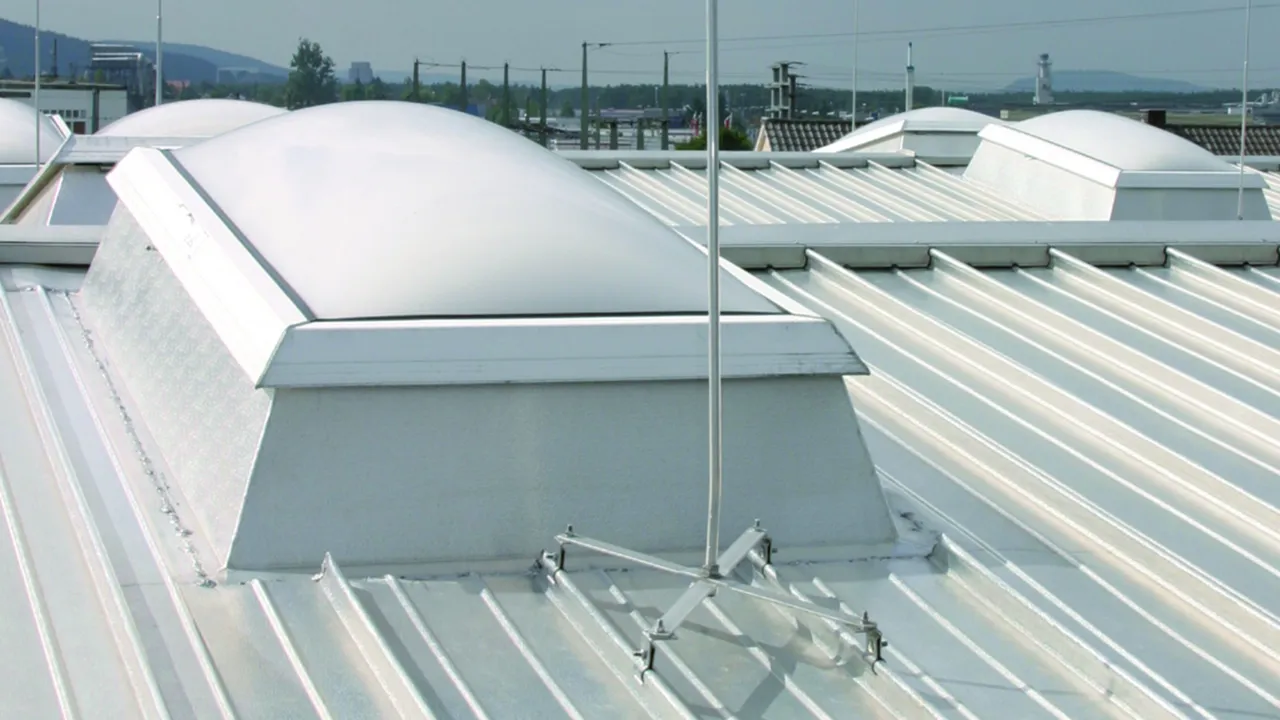

Asta di captazione per tetti metallici

Per la per la protezione di sovrastrutture su tetti, lucernari, ecc.
Il fissaggio viene realizzato alle estremità dei montanti (fori Ø 11 mm), utilizzando quattro supporti per coperture metalliche.
I supporti devono essere selezionati conformemente al profilo del tetto (ribordatura tonda n. art. 123 040, scanalatura a serraggio n. art. 123 041, ribordatura 123 042, senza scanalatura per utilizzare rivetti o viti 123 043).

In caso di utilizzo di questi quattro supporti per coperture metalliche (morsetti) per il corrispondente profilo di tetto, è data la portata di corrente di fulmine di 100 kA (10/350 µs).
Le aste di captazione sono dimensionate secondo l’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Per il proseguimento della calata le staffe portafilo per tetti metallici devono essere selezionate in base al profilo del tetto (ad. es ribordatura tonda n. art. 223 010 o ribordatura n. art. 365 059).

Esecuzione con lunghezza 2000 mm

Con filetto M16.

1 Produit

Référence de la pièce 123021 FS 16 10 2000 MD AL V2A

GTIN 4013364092822, Clients tariffs no (UE): 85389099, Poids brut: 2.20 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Aste di captazione per tetti metallici, altezza 2000 mm
Aste di captazione per tetti metallici
per la protezione di lucernari
o di sovrastrutture su tetti metallici
dimensionate secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 184 km/h.
Per il fissaggio con 4 staffe portafilo
su tetti a scanalatura verticale o a scanalatura verticale arrotondata
ad es. art. n. 365 059, 223 010 o 223 070
(sono da ordinare separatamente)
Montante in INOX per l’attacco delle 4 staffe portafilo
Con l’utilizzo di queste quattro staffe portafilo per tetti
(morsetti) per il relativo profilo di tetto, è
garantita una portata di corrente di fulmine pari a 100 kA (10/350 µs).
Lunghezza totale (Ø16 / 10 mm): 2000 mm
Distanza dei profili: 230-520 mm
Fori di fissaggio: [4x] Ø11 mm
Materiale piedistalli: INOX
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 16 10 2000 MD AL V2A
Art.: 123021
o similare.

Certificats



Caractéristiques techniques

Lunghezza totale (Ø16 / 10 mm) 2000 mm
Max. velocità delle raffiche di vento 184 km/h
Distanza dei profili 230-520 mm
Fori di fissaggio [4x] Ø11 mm
Materiale piedistalli INOX
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Le produit 123021 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 123021 a été ajouté au panier.

Aller à la boutique en ligne

Esecuzioni con lunghezze fino a 3500 mm

Con adattamento all'inclinazione del tetto, fino a max 10°.

3 Produits

Référence de la pièce 123425 FS 22 16 10 2500 SK AL V2A

GTIN 4013364129009, Clients tariffs no (UE): 85389099, Poids brut: 2.82 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Aste di captazione per tetti metallici, altezza 2500 mm
Aste di captazione per tetti metallici
per la protezione di lucernari
o di sovrastrutture su tetti metallici.
È possibile l’adattamento all’inclinazione del tetto fino a max 10 gradi.
Aste di captazione dimensionate secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 185 km/h.
Per il fissaggio con 4 staffe portafilo
su tetti a scanalatura verticale o a scanalatura verticale arrotondata
ad es. art. n. 365 059, 223 010 o 223 070
(sono da ordinare separatamente)
Montante in INOX per l’attacco delle 4 staffe portafilo
Con l’utilizzo di queste quattro staffe portafilo per tetti
(morsetti) per il relativo profilo di tetto, è
garantita una portata di corrente di fulmine pari a 100 kA (10/350 µs).
Lunghezza totale (Ø22 / 16 / 10 mm): 2500 mm
Distanza dei profili: 230-520 mm
Fori di fissaggio: [4x] Ø11 mm
Materiale piedistalli: INOX
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 22 16 10 2500 SK AL V2A
Art.: 123425
o similare.

Certificats



Caractéristiques techniques

Lunghezza totale (Ø22 / 16 / 10 mm) 2500 mm
Max. velocità delle raffiche di vento 185 km/h
Distanza dei profili 230-520 mm
Fori di fissaggio [4x] Ø11 mm
Materiale piedistalli INOX
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Le produit 123425 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 123425 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 123430 FS 22 16 10 3000 SK AL V2A

GTIN 4013364129016, Clients tariffs no (UE): 85389099, Poids brut: 3.22 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Aste di captazione per tetti metallici, altezza 3000 mm
Aste di captazione per tetti metallici
per la protezione di lucernari
o di sovrastrutture su tetti metallici.
È possibile l’adattamento all’inclinazione del tetto fino a max 10 gradi.
Aste di captazione dimensionate secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 149 km/h.
Per il fissaggio con 4 staffe portafilo
su tetti a scanalatura verticale o a scanalatura verticale arrotondata
ad es. art. n. 365 059, 223 010 o 223 070
(sono da ordinare separatamente)
Montante in INOX per l’attacco delle 4 staffe portafilo
Con l’utilizzo di queste quattro staffe portafilo per tetti
(morsetti) per il relativo profilo di tetto, è
garantita una portata di corrente di fulmine pari a 100 kA (10/350 µs).
Lunghezza totale (Ø22 / 16 / 10 mm): 3000 mm
Distanza dei profili: 230-520 mm
Fori di fissaggio: [4x] Ø11 mm
Materiale piedistalli: INOX
Materiale asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 22 16 10 3000 SK AL V2A
Art.: 123430
o similare.

Certificats



Caractéristiques techniques

Lunghezza totale (Ø22 / 16 / 10 mm) 3000 mm
Max. velocità delle raffiche di vento 149 km/h
Distanza dei profili 230-520 mm
Fori di fissaggio [4x] Ø11 mm
Materiale piedistalli INOX
Materiale asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)

Le produit 123430 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 123430 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 123435 FS 22 16 10 3500 SK AL V2A

GTIN 4013364129023, Clients tariffs no (UE): 85389099, Poids brut: 3.42 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Aste di captazione per tetti metallici, altezza 3500 mm
Aste di captazione per tetti metallici
per la protezione di lucernari
o di sovrastrutture su tetti metallici.
È possibile l’adattamento all’inclinazione del tetto fino a max 10 gradi.
Aste di captazione dimensionate secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 114 km/h.
Per il fissaggio con 4 staffe portafilo
su tetti a scanalatura verticale o a scanalatura verticale arrotondata
ad es. art. n. 365 059, 223 010 o 223 070
(sono da ordinare separatamente)
Montante in INOX per l’attacco delle 4 staffe portafilo
Con l’utilizzo di queste quattro staffe portafilo per tetti
(morsetti) per il relativo profilo di tetto, è
garantita una portata di corrente di fulmine pari a 100 kA (10/350 µs).
Lunghezza totale (Ø22 / 16 / 10 mm): 3500 mm
Distanza dei profili: 230-520 mm
Fori di fissaggio: [4x] Ø11 mm
Materiale piedistalli: INOX
Materiale asta di captazione: Al / INOX
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 22 16 10 3500 SK AL V2A
Art.: 123435
o similare.

Certificats



Caractéristiques techniques

Lunghezza totale (Ø22 / 16 / 10 mm) 3500 mm
Max. velocità delle raffiche di vento 114 km/h
Distanza dei profili 230-520 mm
Fori di fissaggio [4x] Ø11 mm
Materiale piedistalli INOX
Materiale asta di captazione Al / INOX
Riferimento norma CEI EN 62561-(1+2)
