Kit per rivelatore di tensione PHE III

Stabilire in modo sicuro la mancanza di tensione

Rilevamento sicuro
Facile da maneggiare
kit universale
Trasporto e costi ridotti

Détails

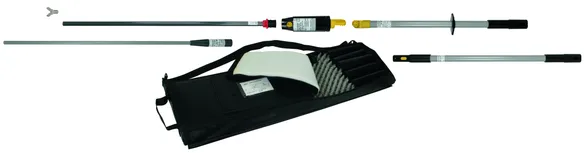

Tensione nominale 20 kV / 50 Hz

Categoria "S" per impianti di commutazione e linee aeree.

1 Produit

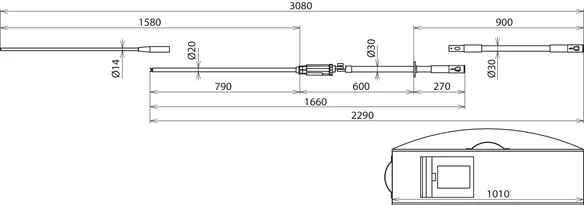

Référence de la pièce 767724 PHE3S 20 S ZK

GTIN 4013364125902, Clients tariffs no (UE): 90303370, Poids brut: 4.22 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Certificats

Caractéristiques techniques

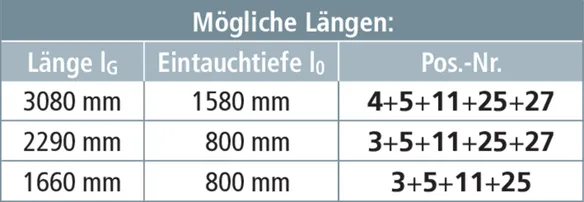

Tensione nominale (U_N )	20 kV
Lunghezza totale (l_{G max} )	3080 mm
Immersione (I_{O max} )	1580 mm

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_{G max} )	3080 mm
Immersione (I_{O max} )	1580 mm
Norma puntale di prova	DIN VDE 0682-411 (EN/IEC 61243-1)
Norma snodo a scatti universale	DIN VDE 0682-211 (EN/IEC 60832)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 767724 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767724 a été ajouté au panier.

Aller à la boutique en ligne

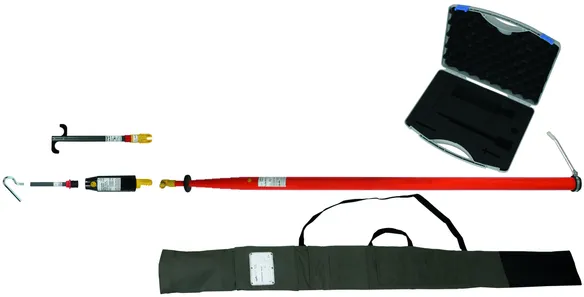

Tensione nominale 20 kV 7 50 Hz

Categoria "L" per linee aeree.

1 Produit

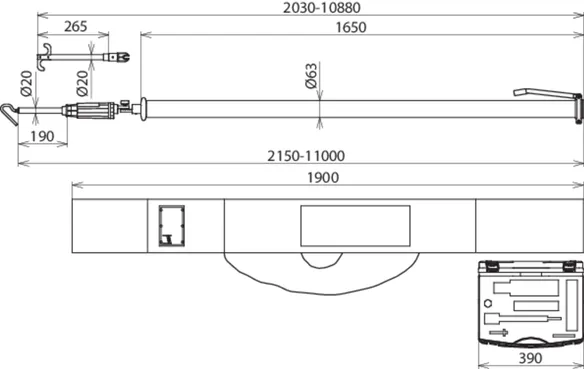

Référence de la pièce 767725 PHE3S 20 L ZK

GTIN 4013364125919, Clients tariffs no (UE): 90303370, Poids brut: 9.10 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensione nominale (U_N )	20 kV
Lunghezza totale (l_{G max} / I_{G min} )	11000 / 2150 mm
Immersione (I_O )	190 mm

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	L
Lunghezza totale (l_{G max} / I_{G min} )	11000 / 2150 mm
Immersione (I_O )	190 mm
Norma puntale di prova	DIN VDE 0682-411 (EN/IEC 61243-1)
Norma snodo a scatti universale	DIN VDE 0682-211 (EN/IEC 60832)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 767725 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767725 a été ajouté au panier.

Aller à la boutique en ligne

Campo di tensione nominale 60 ... 110 kV / 50 Hz

Categoria "S" per impianti di commutazione e linee elettriche aeree.

2 Produits

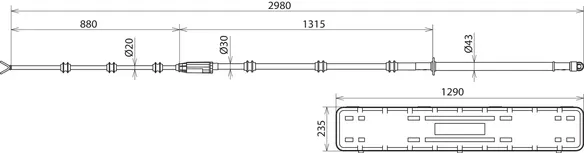

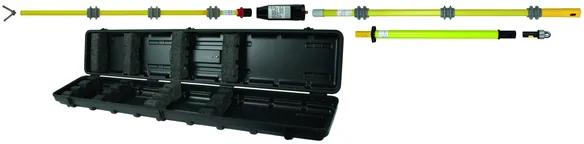

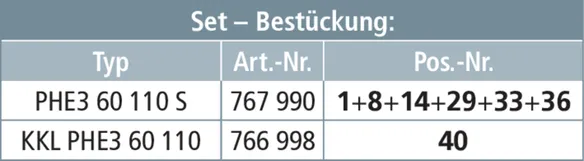

Référence de la pièce 767980 PHE3S2 60 110 S

GTIN 4013364125926, Clients tariffs no (UE): 90303370, Poids brut: 6.98 kg, Prix unitaire: 1.00 pz.

Précédent

Images

Plus d'informations

Certificats

Caractéristiques techniques

Tensione nominale (U_N )	60 ... 110 kV
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 767980 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767980 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767990 PHE3 60 110 S

GTIN 4013364135956, Clients tariffs no (UE): 90303370, Poids brut: 3.48 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensione nominale (U_N )	60 ... 110 kV
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 767990 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767990 a été ajouté au panier.

Aller à la boutique en ligne

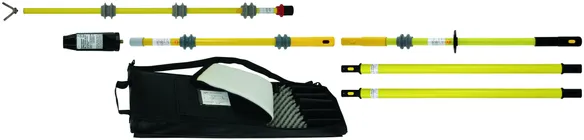

Campo di tensione nominale 60 ... 110 kV / 50 Hz, CODIFICATO

Il puntale di prova speciale e l'indicatore sono codificati fra loro. Questo significa che meccanicamente non si adatta nessun altro puntale di prova nell’indicatore utilizzato. È quindi possibile escludere lo scambio con altri puntali di prova.

Categoria “S” per impianti di commutazione e linee aeree in esecuzione codificata.

1 Produit

Référence de la pièce 769712 PHE3S60 110S CSN7774

GTIN 4013364242517, Clients tariffs no (UE): 90303370, Poids brut: 7.23 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

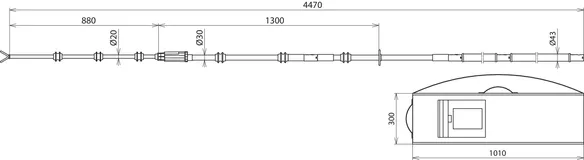

Tensione nominale (U_N )	60 ... 110 kV
Lunghezza totale (l_{G max} / I_{G min} )	4470 / 2840 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_{G max} / I_{G min} )	4470 / 2840 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 769712 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769712 a été ajouté au panier.

Aller à la boutique en ligne

Campo di tensione nominale 110 ... 132 kV / 50 e 16,7 Hz

Senza commutatore per impianti a corrente trifase 50 Hz e linee ferroviarie monofase di terra 16,7 Hz connesse al centro. Non è necessario un commutatore di campo.

Categoria “S”

1 Produit

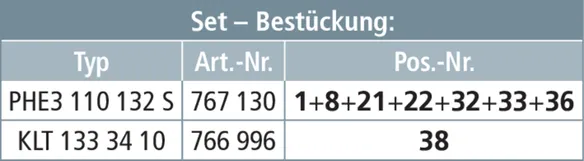

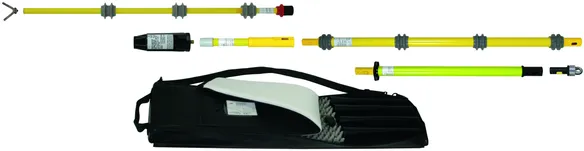

Référence de la pièce 767131 PHE3S 110 132 S

GTIN 4013364139411, Clients tariffs no (UE): 90303370, Poids brut: 6.20 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Certificats

Caractéristiques techniques

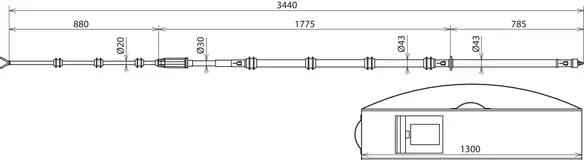

Tensione nominale (U_N )	110 ... 132 kV
Lunghezza totale (I_G )	3440 mm
Immersione (I_O )	880 mm
Disegno DB (Ferrovie Tedesche) n.	3 Eku 710 001
Materiale DB (Ferrovie Tedesche) n.	01 101 358

Tensione nominale (U_N )	110 ... 132 kV
Tipo di tensione	AC
Frequenza	50 e 16,7 Hz
Categoria	S
Lunghezza totale (I_G )	3440 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro
Disegno DB (Ferrovie Tedesche) n.	3 Eku 710 001
Materiale DB (Ferrovie Tedesche) n.	01 101 358

Le produit 767131 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767131 a été ajouté au panier.

Aller à la boutique en ligne

Tensione nominale 66 kV / 16,7 Hz

Categoria "S" per impianti monofase con messa a terra unilaterale

1 Produit

Référence de la pièce 769714 PHE3 66 16.7S SN7705

GTIN 4013364246768, Clients tariffs no (UE): 90303370, Poids brut: 3.76 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Tensione nominale (U_N )	66 kV
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	66 kV
Tipo di tensione	AC
Frequenza	16,7 Hz
Categoria	S
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	Impianti all’esterno
Applicazione	Linee di contatto aeree di ferrovie elettrificate
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 769714 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769714 a été ajouté au panier.

Aller à la boutique en ligne
