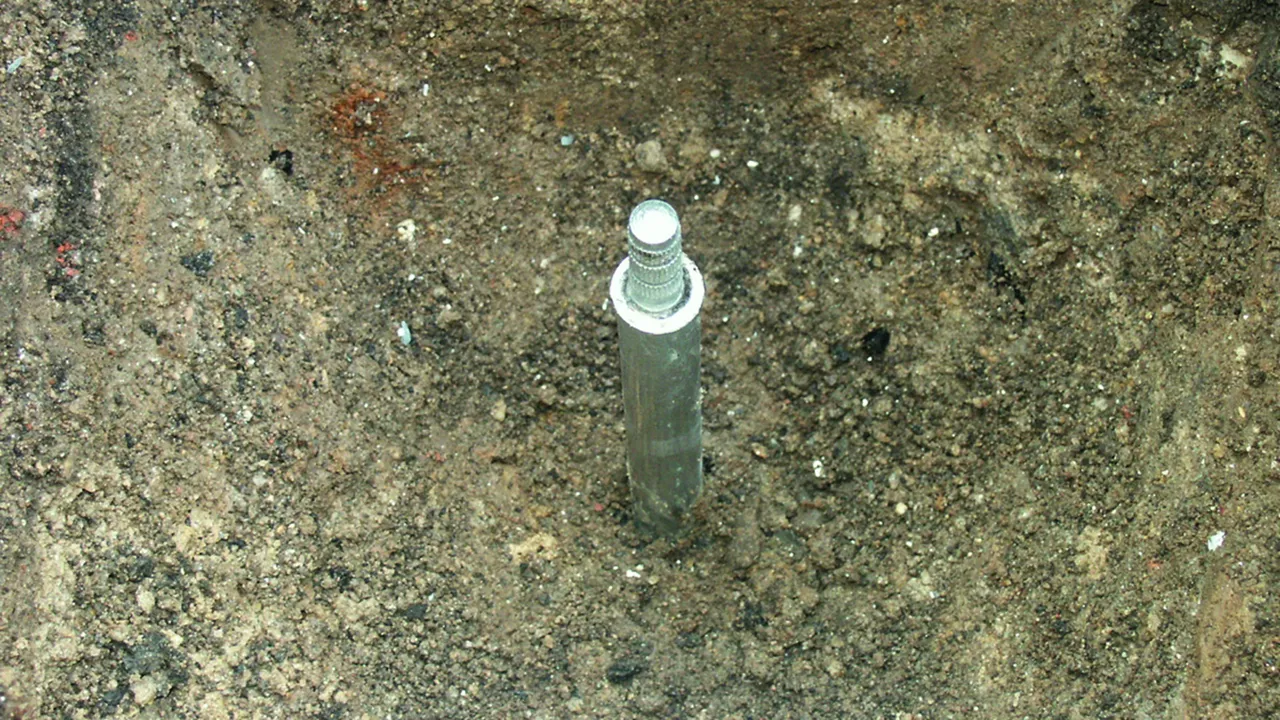

Dispersori di profondità

Per la realizzazione di impianti di terra per calate o cabine di trasformazione.Caratteristiche:
  • nessun ispessimento di sezione sul giunto
  • giunto autochiudente
  • resistenza alla corrosione
  • stoccaggio semplificato e possibilità di trasporto
  • applicazione universale conformemente alle condizioni del terreno sul posto
  • valori di resistenza costanti
  • infissione semplice con martello demolitore

Détails

lorem ipsum
Attrezzo per martello demolitore per dispersore di profondità e dispersore tubolare
lorem ipsum

tipo Z

Con perno triplo zigrinato.

4 Produits

Référence de la pièce 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, Clients tariffs no (UE): 85389099, Poids brut: 2.50 kg, Prix unitaire: 6.00 pz.

Images

Plus d'informations

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1000 mm
Dispersore di profondità tipo Z con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1000 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1000 Z STTZN
Art.: 620101
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Lunghezza picchetto (l1) 1000 mm
Diametro Ø (d1) 20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Riferimento norma CEI EN 62561-2

Le produit 620101 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 620101 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, Clients tariffs no (UE): 85389099, Poids brut: 3.70 kg, Prix unitaire: 6.00 pz.

Précédent

Images

Plus d'informations

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1500 mm
Dispersore di profondità tipo AZ con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1500 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1500 Z STTZN
Art.: 620151
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Lunghezza picchetto (l1) 1500 mm
Diametro Ø (d1) 20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Riferimento norma CEI EN 62561-2

Le produit 620151 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 620151 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, Clients tariffs no (UE): 85389099, Poids brut: 3.72 kg, Prix unitaire: 6.00 pz.

Images

Plus d'informations

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1000 mm
Dispersore di profondità tipo Z con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1000 mm
Diametro Ø: 25 mm
Corrente di corto circuito (AC 50 Hz / DC): 12,3 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 25 1000 Z STTZN
Art.: 625101
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Lunghezza picchetto (l1) 1000 mm
Diametro Ø (d1) 25 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,3 kA
Riferimento norma CEI EN 62561-2

Le produit 625101 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 625101 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, Clients tariffs no (UE): 85389099, Poids brut: 5.72 kg, Prix unitaire: 6.00 pz.

Précédent

Images

Plus d'informations

Dispersore di profondità tipo Z Fe/tZn Lunghezza picchetto 1500 mm
Dispersore di profondità tipo Z con perno a tripla zigrinatura (tipo di giunto molto resistente alla trazione)
Materiale: Fe/tZn
Lunghezza picchetto: 1500 mm
Diametro Ø: 25 mm
Corrente di corto circuito (AC 50 Hz / DC): 12,3 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 25 1500 Z STTZN
Art.: 625151
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Lunghezza picchetto (l1) 1500 mm
Diametro Ø (d1) 25 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,3 kA
Riferimento norma CEI EN 62561-2

Le produit 625151 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 625151 a été ajouté au panier.

Aller à la boutique en ligne

tipo AZ

Con perno zigrinato a scalino.

2 Produits

Référence de la pièce 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, Clients tariffs no (UE): 85389099, Poids brut: 2.43 kg, Prix unitaire: 6.00 pz.

Images

Plus d'informations

Dispersore di profondità tipo AZ INOX (AISI 316) Lunghezza picchetto 1000 mm
Dispersore di profondità tipo AZ con perno zigrinato a scalino
Materiale: INOX (V4A)
Materiale n. : 1.4571 / 1.4404 / 1.4401
Lunghezza picchetto: 1000 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 4,2 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1000 AZ V4A
Art.: 620903
o similare.

Certificats



Caractéristiques techniques

Materiale INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Lunghezza picchetto (l1) 1000 mm
Diametro Ø (d1) 20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 4,2 kA
Riferimento norma CEI EN 62561-2

Le produit 620903 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 620903 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, Clients tariffs no (UE): 85389099, Poids brut: 3.67 kg, Prix unitaire: 6.00 pz.

Images

Plus d'informations

Dispersore di profondità tipo AZ INOX (AISI 316) Lunghezza picchetto 1500 mm
Dispersore di profondità tipo AZ con perno zigrinato a scalino
Materiale: INOX (V4A)
Materiale n. : 1.4571 / 1.4404 / 1.4401
Lunghezza picchetto: 1500 mm
Diametro Ø: 20 mm
Corrente di corto circuito (AC 50 Hz / DC): 4,2 kA
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1500 AZ V4A
Art.: 620902
o similare.

Certificats



Caractéristiques techniques

Materiale INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Lunghezza picchetto (l1) 1500 mm
Diametro Ø (d1) 20 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 4,2 kA
Riferimento norma CEI EN 62561-2

Le produit 620902 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 620902 a été ajouté au panier.

Aller à la boutique en ligne

Set per dispersore verticale D1801

Dispersore di profondità DEHN set D18 014 componibile, con perno zigrinato a scalino e foro di fissaggio, D= 20 mm. Composto da:

  • 5x dispersore di profondità 1 m art. n. 620 903
  • 1x puntazza per dispersori art. n. 620 001
  • 1x morsetto di collegamento art. n. 540 121

1 Produit

Référence de la pièce D18014 D18014 5XTE D20 1XAK 8.10 1XSSP

GTIN 4013364557741, Clients tariffs no (UE): 85359000, Poids brut: 12.25 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Dispersore di profondità DEHN set D18 014
componibile, con
perno zigrinato a scalino e
Foro di fissaggio, D= 20 mm. Composto da:
5x dispersore di profondità 1 m art. n. 620 903
+ 1x puntazza per dispersori art. n. 620 001
+ 1x morsetto di collegamento art. n. 540 121

Fabbricato: DEHN
Tipo: D18014 5XTE D20 1XAK 8.10 1XSSP
Art.: D18014
o similare.



Caractéristiques techniques

Materiale (Dispersore di profondità) INOX (V4A)
Materiale n. (Dispersore di profondità) 1.4571 / 1.4404 / 1.4401
ASTM / AISI: (Dispersore di profondità) 316Ti / 316L / 316
Lunghezza picchetto (Dispersore di profondità) 1000 mm
Diametro Ø (Dispersore di profondità) 20 mm
Diametro perno (Dispersore di profondità) 10 / 13 mm
Resistenza alla trazione (Dispersore di profondità) 500-730 N/mm2
Conduttanza specifica (Dispersore di profondità) ≥ 1,25 m / Ohm mm2
Resistenza specifica (Dispersore di profondità) ≤ 0,8 Ohm mm2 / m
Corrente di corto circuito (AC 50 Hz / DC) (Dispersore di profondità) (1 s; ≤ 300 °C) 4,2 kA
Riferimento normativo (Dispersore di profondità) DIN EN 62561-2
- -
Materiale (Morsetto di collegamento) INOX (V4A)
Materiale n. (Morsetto di collegamento) 1.4571 / 1.4404 / 1.4401
ASTM / AISI: (Morsetto di collegamento) 316Ti / 316L / 316
Per dispersore di profondità Ø (Morsetto di collegamento) 20-25 mm
Campo di serraggio Td (Morsetto di collegamento) 8-10 mm
Collegamento (rigido / semirigido) (Morsetto di collegamento) 4-50 mm2
Vite (Morsetto di collegamento) di M8 x 20 / 25 mm
Portata di corrente di fulmine (10/350 µs) (Morsetto di collegamento) = *)
Riferimento normativo (Morsetto di collegamento) DIN EN 62561-1
-- --
Materiale (Puntazza per dispersori) Ghisa m./tZn
Realizzazione (Puntazza per dispersori) per dispersore di profondità Ø20 mm
Dimensione (Puntazza per dispersori) 20 x 40 mm

Le produit D18014 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit D18014 a été ajouté au panier.

Aller à la boutique en ligne
