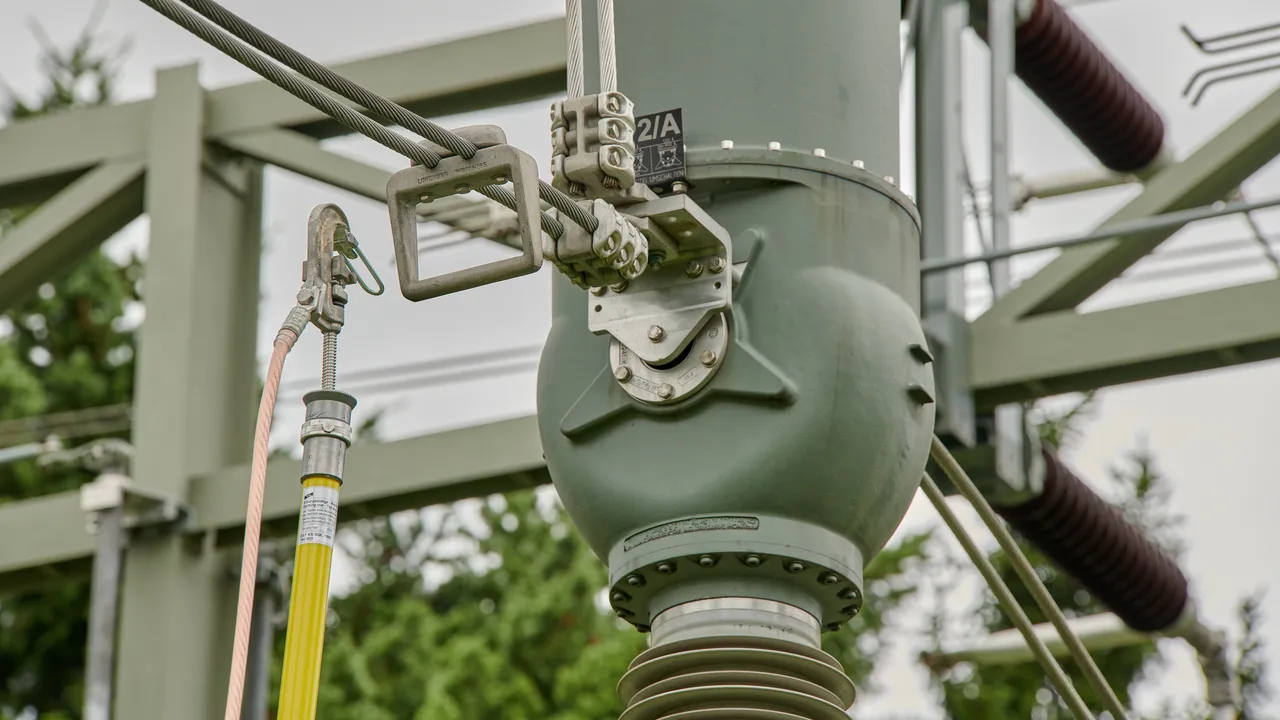

Elementi di connessione lato fase per linee aeree

Per l’equipaggiamento sul lato fase di dispositivi uni- e tripolari di messa a terra ed in corto circuito su linee aeree
Con guida per l’agganciamento per il sicuro aggancio su conduttori aerei
Facile aggancio tramite elemento di pressione a molla
Esecuzione PK1 antirotazione rispettivamente PK2 e codolo lungo con innesto a baionentta
Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Détails

Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

lorem ipsum — Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

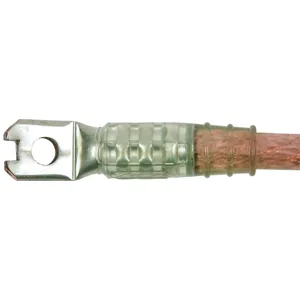

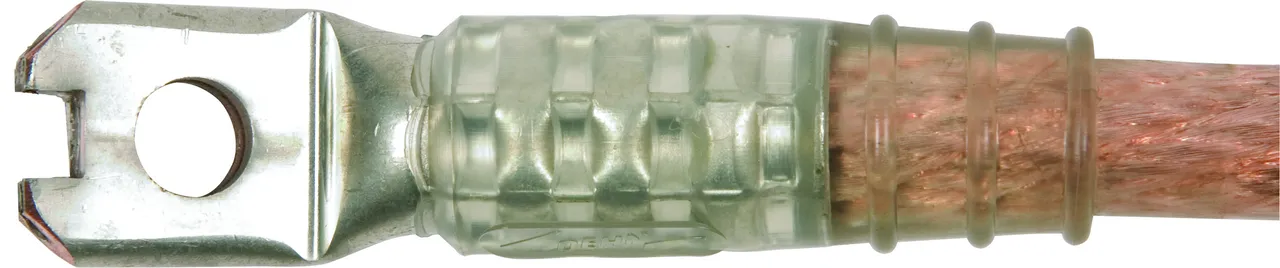

Capocorda pressato tipo **PK1**:
antirotazione tramite asola sul capocorda (esecuzione standard).

Pinza di fase con elemento di pressione a molla.

Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

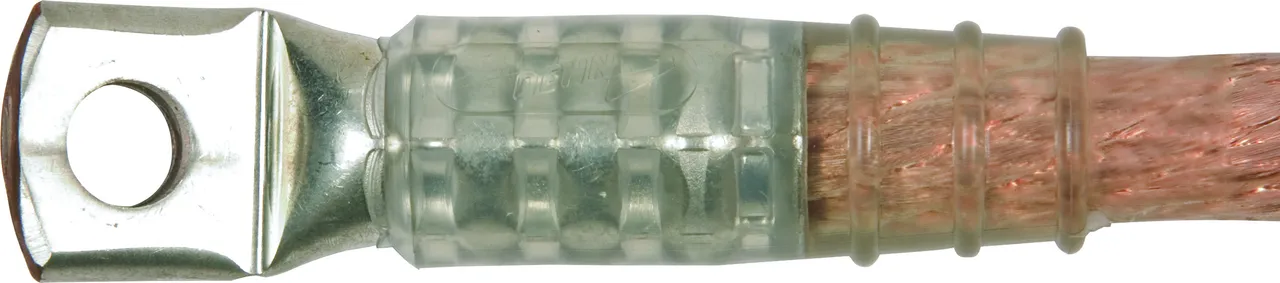

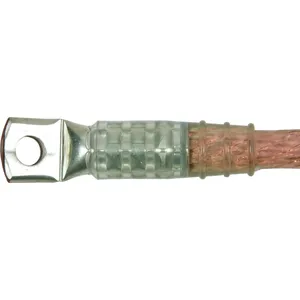

Capocorda pressato tipo **PK2**:
senza asola sul capicorda per elementi di connessione di altri fornitori a richiesta.

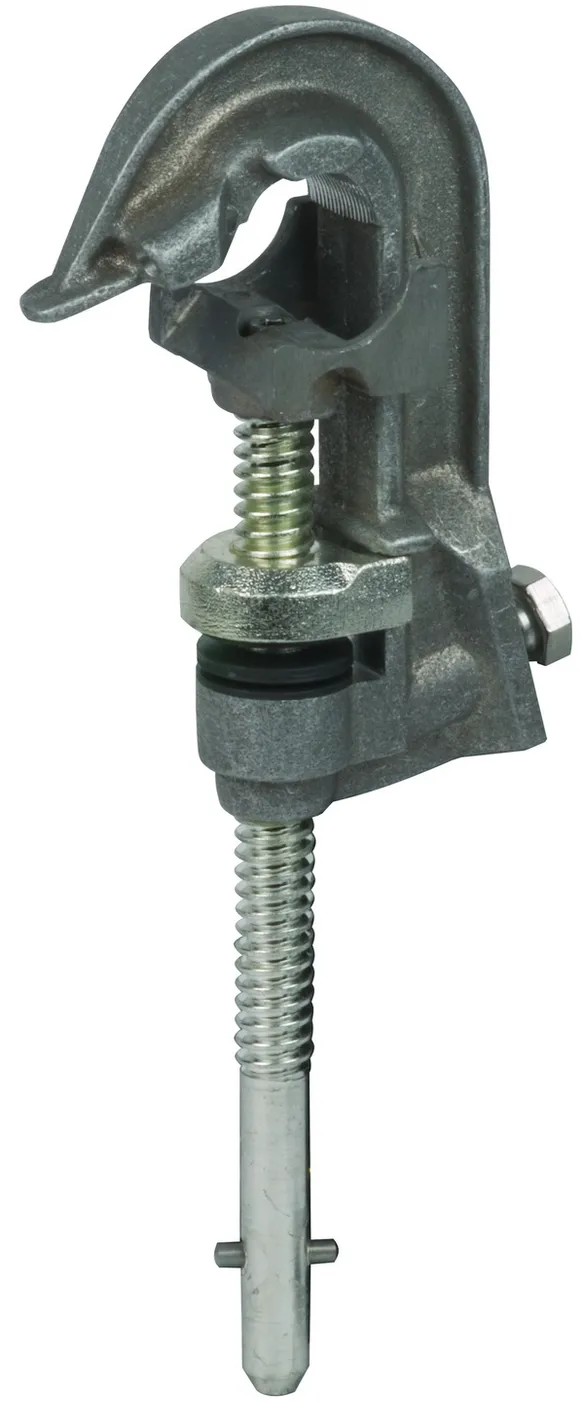

Pinza di fase a vite in esecuzione normale

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Produits

Référence de la pièce 784201 PSK 4 30 SQL

GTIN 4013364006591, Clients tariffs no (UE): 85359000, Poids brut: 880.00 g, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Le produit 784201 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784201 a été ajouté au panier.

Aller à la boutique en ligne

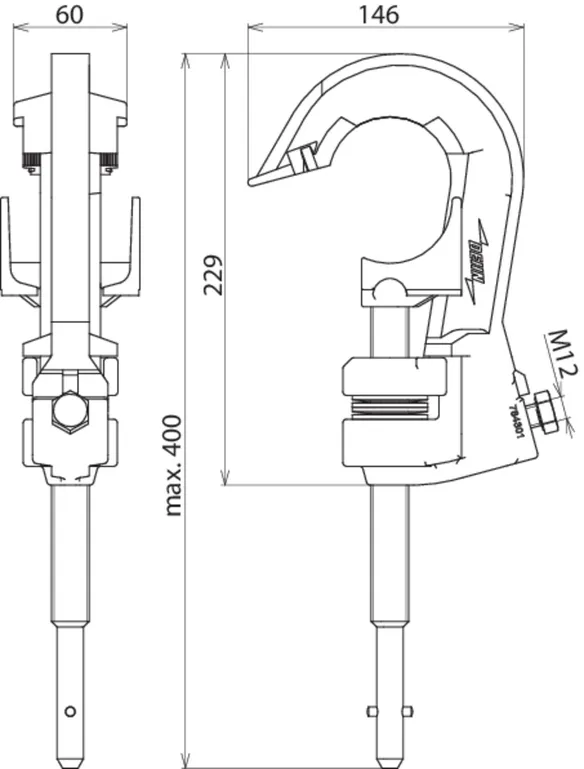

Référence de la pièce 784301 PSK 10 65 SQL

GTIN 4013364006553, Clients tariffs no (UE): 85359000, Poids brut: 1.70 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Le produit 784301 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784301 a été ajouté au panier.

Aller à la boutique en ligne

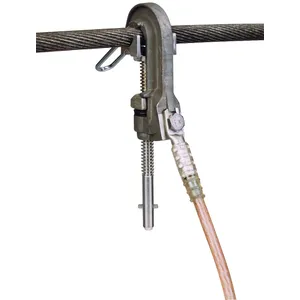

Pinza di fase a vite con guida per l'aggancio

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Produits

Référence de la pièce 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Clients tariffs no (UE): 85359000, Poids brut: 1.47 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Le produit 784401 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784401 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Clients tariffs no (UE): 85359000, Poids brut: 2.12 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Le produit 784501 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784501 a été ajouté au panier.

Aller à la boutique en ligne

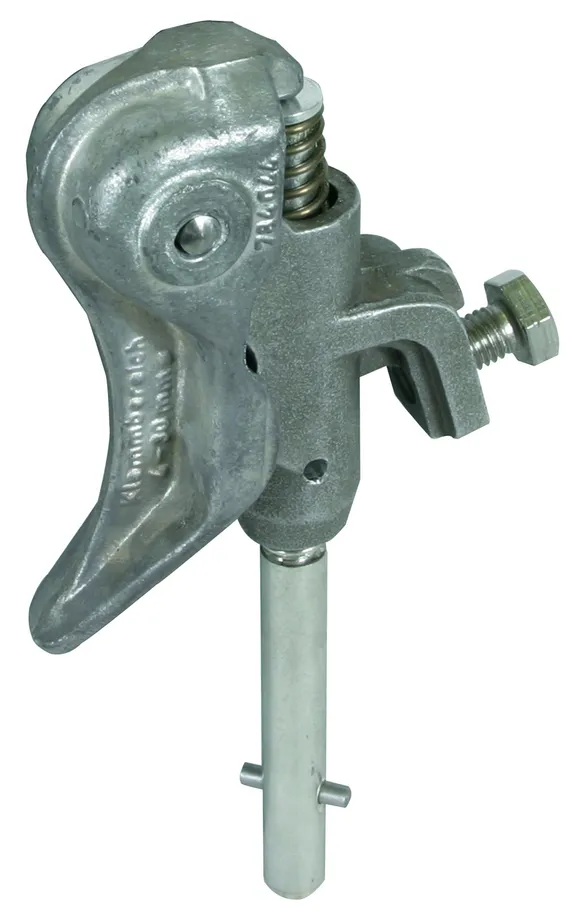

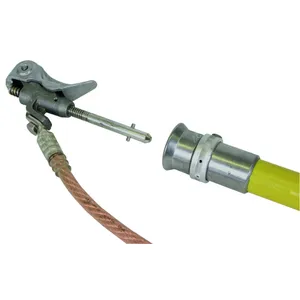

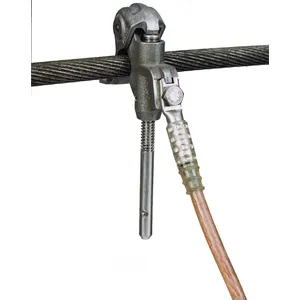

Pinza di fase a vite con precarico a molla

L'aggancio avviene tramite la pinza sotto carico.

1 Produit

Référence de la pièce 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Clients tariffs no (UE): 85359000, Poids brut: 600.00 g, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Le produit 784480 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784480 a été ajouté au panier.

Aller à la boutique en ligne

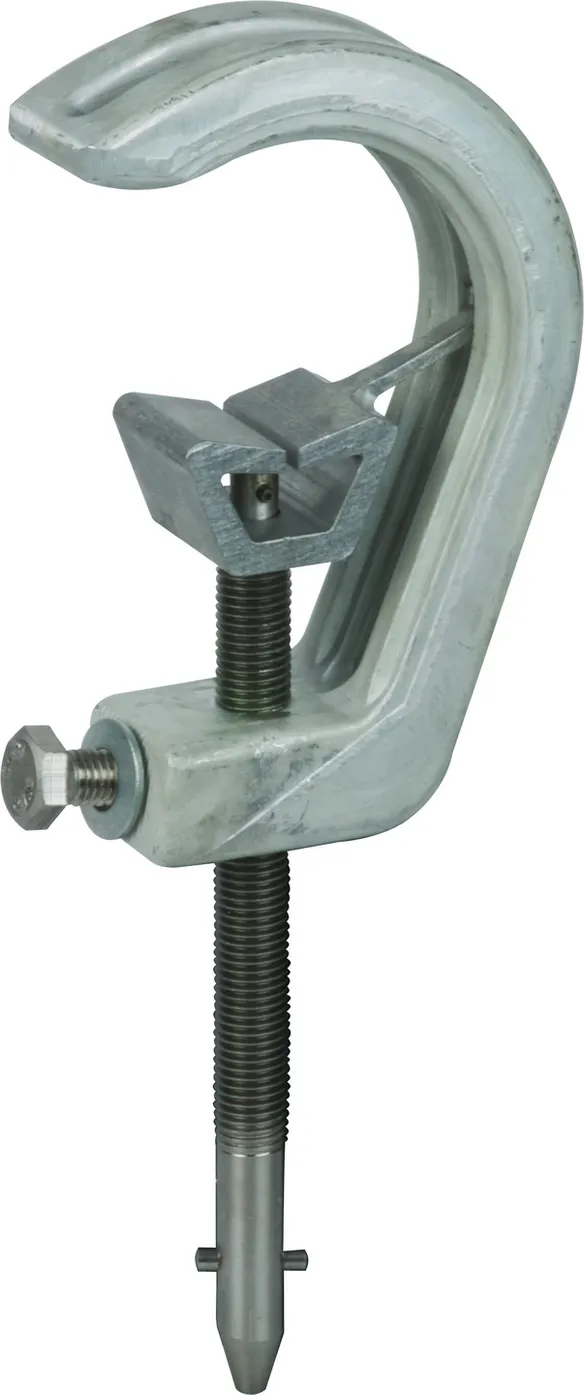

Pinza di fase a vite con elevato campo di serraggio

Specialmente adatto per conduttori in Al e Al/Fe, tubi e punti fissi di fase.

1 Produit

Référence de la pièce 784085 PSK 10 85 SQL

GTIN 4013364018686, Clients tariffs no (UE): 85359000, Poids brut: 872.00 g, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Le produit 784085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784085 a été ajouté au panier.

Aller à la boutique en ligne

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Particolarmente adatta per corde in Al e Al-St, tubi e punti fissi di terra lato fase.

1 Produit

Référence de la pièce 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Clients tariffs no (UE): 82055980, Poids brut: 5.71 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale giunto a innesto, impugnatura a croce	lega Al
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm
Diametro fioretto	43 mm

Le produit 769511 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 769511 a été ajouté au panier.

Aller à la boutique en ligne

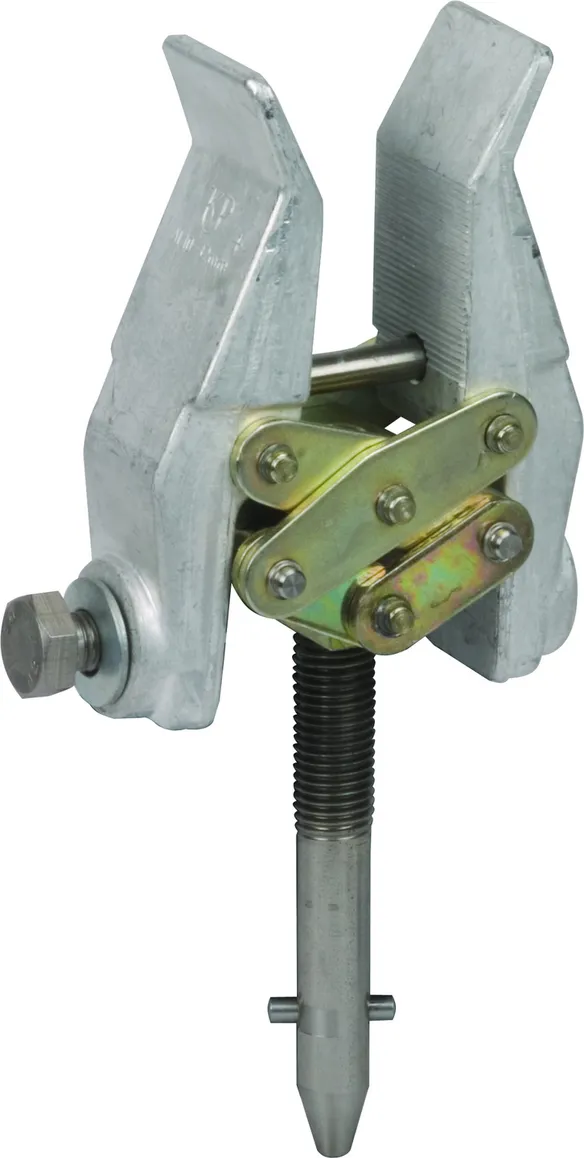

Pinza di fase a vite

Specialmente adatta nell’impiego inclinato.

2 Produits

Référence de la pièce 784032 PSK 10 32 SQL

GTIN 4013364018679, Clients tariffs no (UE): 85359000, Poids brut: 843.00 g, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

fichiers CAO

Caractéristiques techniques

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Le produit 784032 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784032 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 784033 PSK 10 50 SQL

GTIN 4013364553637, Clients tariffs no (UE): 85359000, Poids brut: 936.00 g, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

fichiers CAO

Caractéristiques techniques

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Le produit 784033 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784033 a été ajouté au panier.

Aller à la boutique en ligne

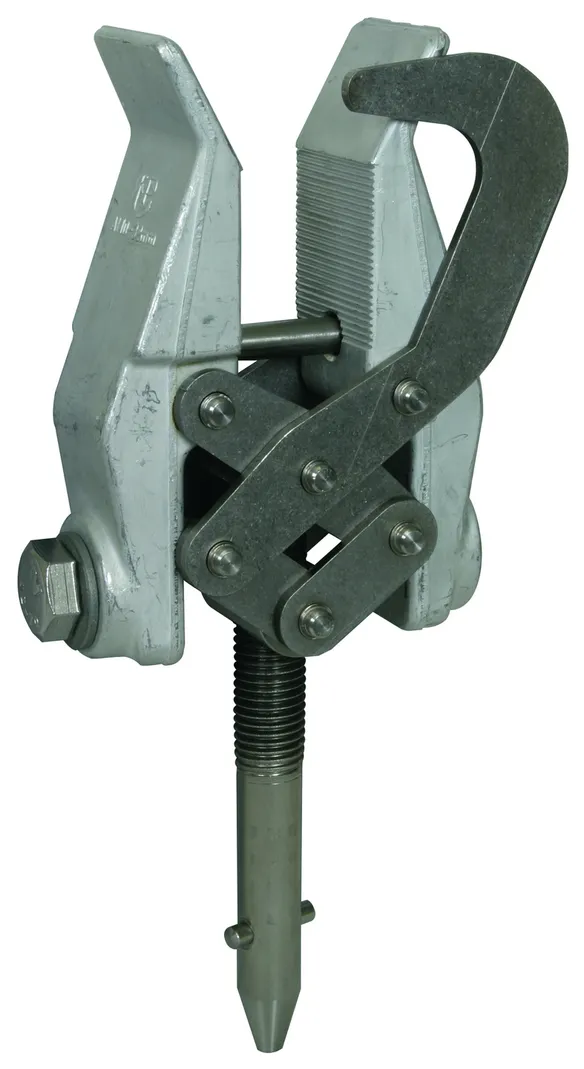

Pinza di fase con staffa di sicurezza

Specialmente adatta nell'impiego inclinato.

1 Produit

Référence de la pièce 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Clients tariffs no (UE): 85359000, Poids brut: 1.01 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale guida per l'aggancio	INOX

Le produit 784038 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 784038 a été ajouté au panier.

Aller à la boutique en ligne

Pinza per punti fissi a sfera, fissa

2 Produits

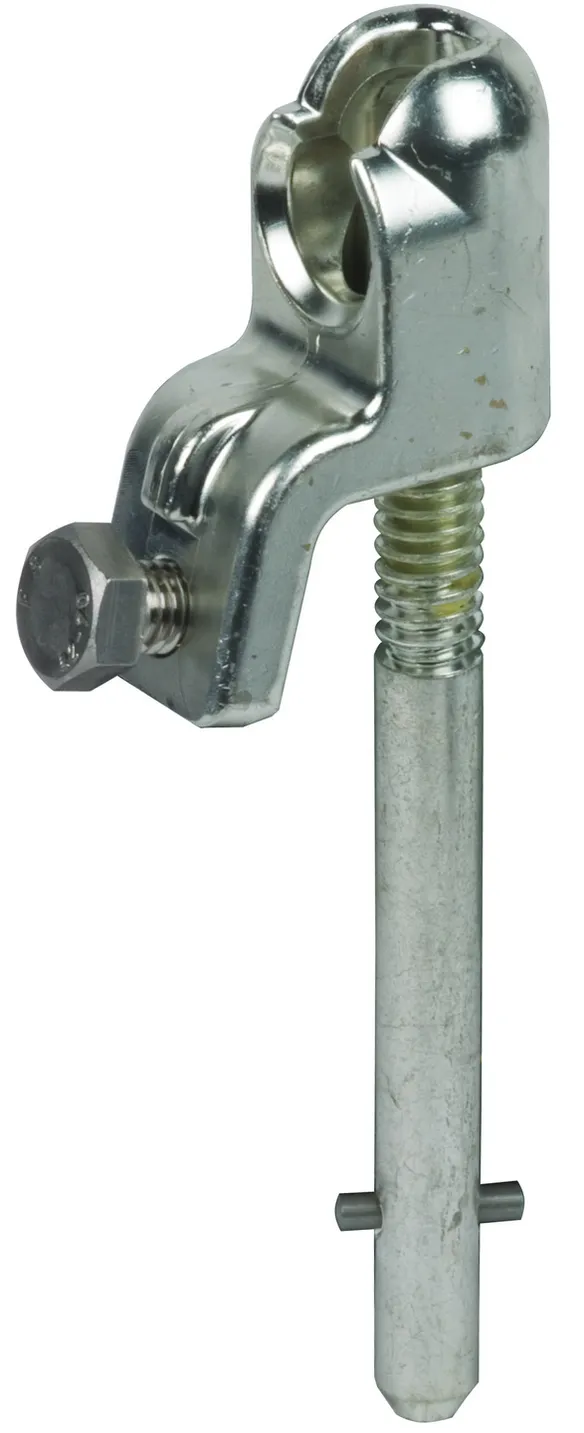

Référence de la pièce 772314 KKH 20 SQL

GTIN 4013364080171, Clients tariffs no (UE): 85359000, Poids brut: 446.00 g, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Le produit 772314 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772314 a été ajouté au panier.

Aller à la boutique en ligne

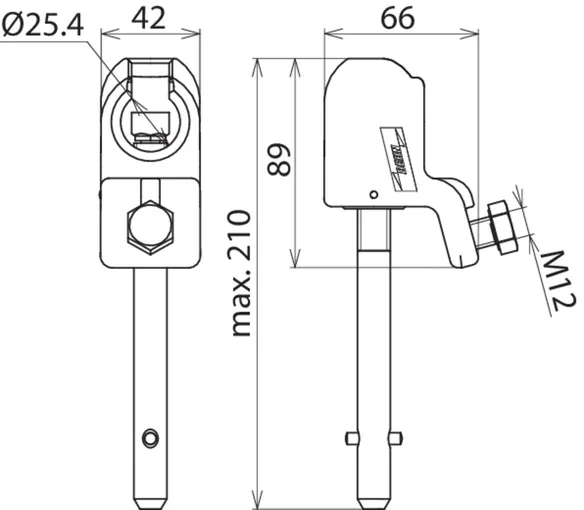

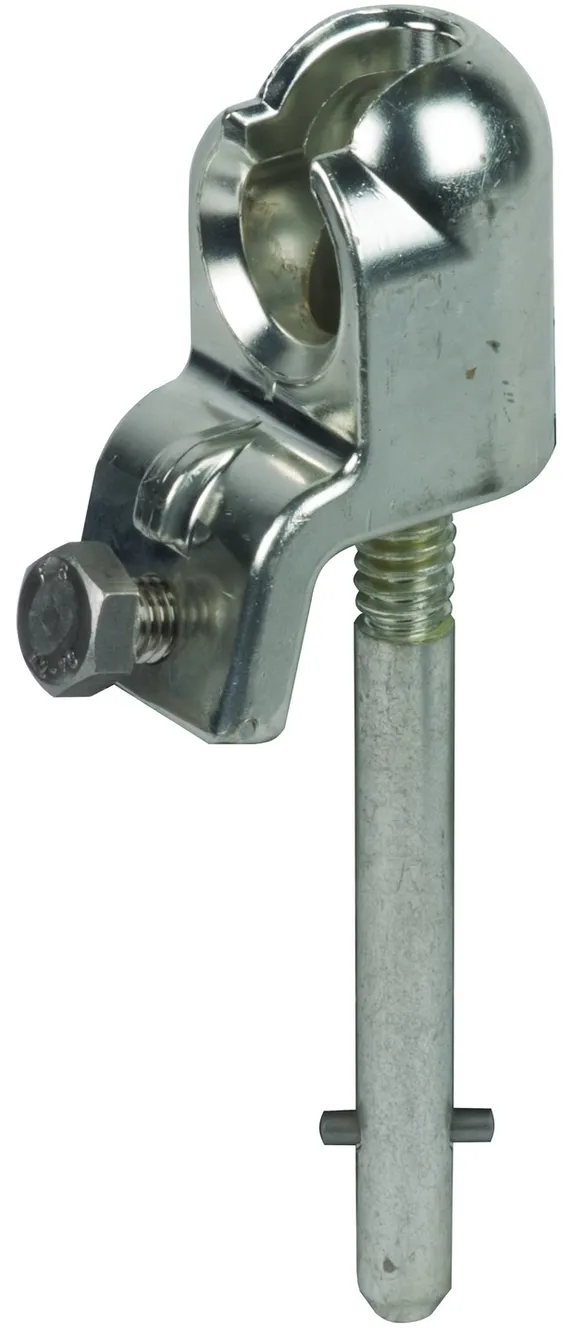

Référence de la pièce 772324 KKH 25 SQL

GTIN 4013364080188, Clients tariffs no (UE): 85359000, Poids brut: 719.00 g, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Le produit 772324 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772324 a été ajouté au panier.

Aller à la boutique en ligne

Pinza universale

2 Produits

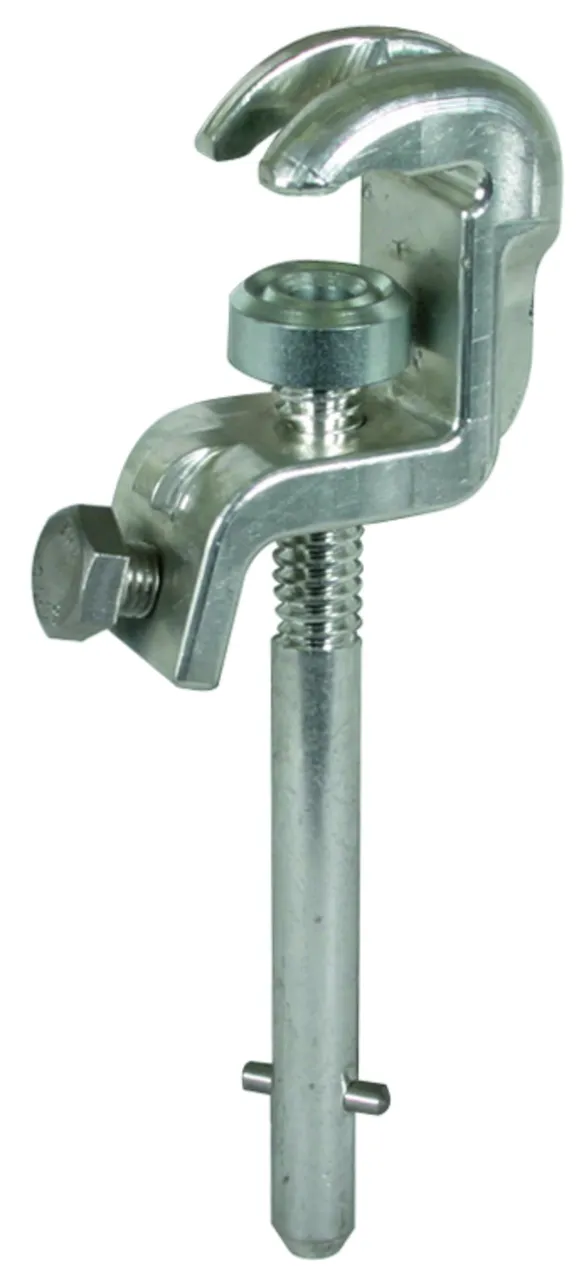

Référence de la pièce 773236 UK 25 SQL

GTIN 4013364114579, Clients tariffs no (UE): 85359000, Poids brut: 713.50 g, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

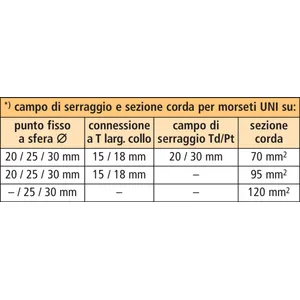

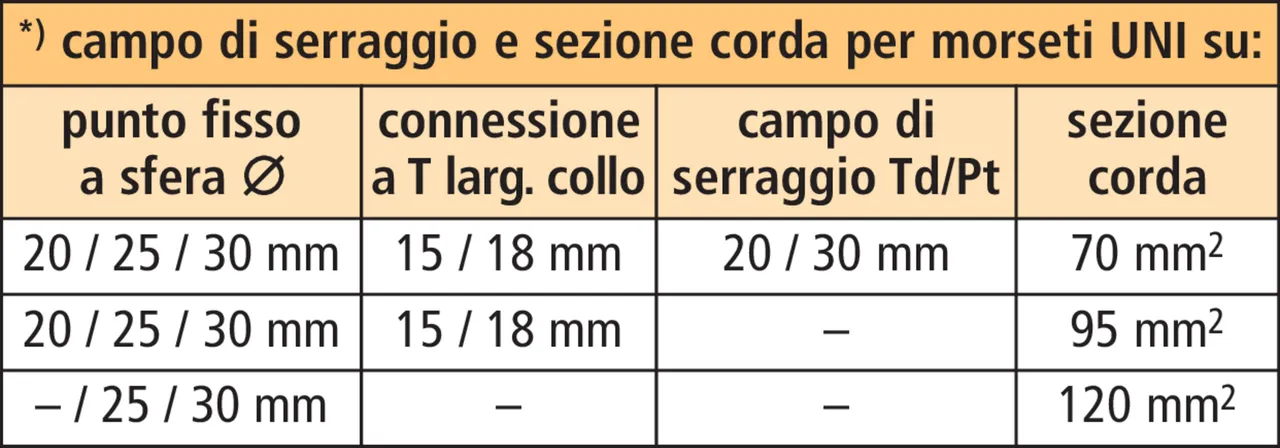

*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Le produit 773236 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773236 a été ajouté au panier.

Aller à la boutique en ligne

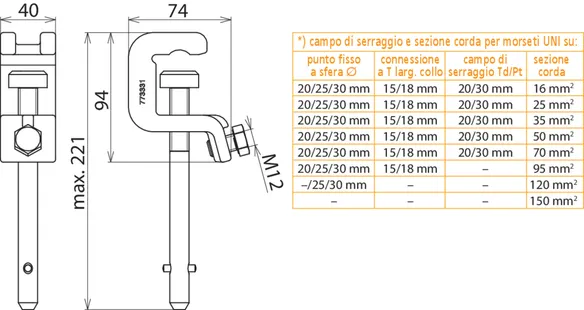

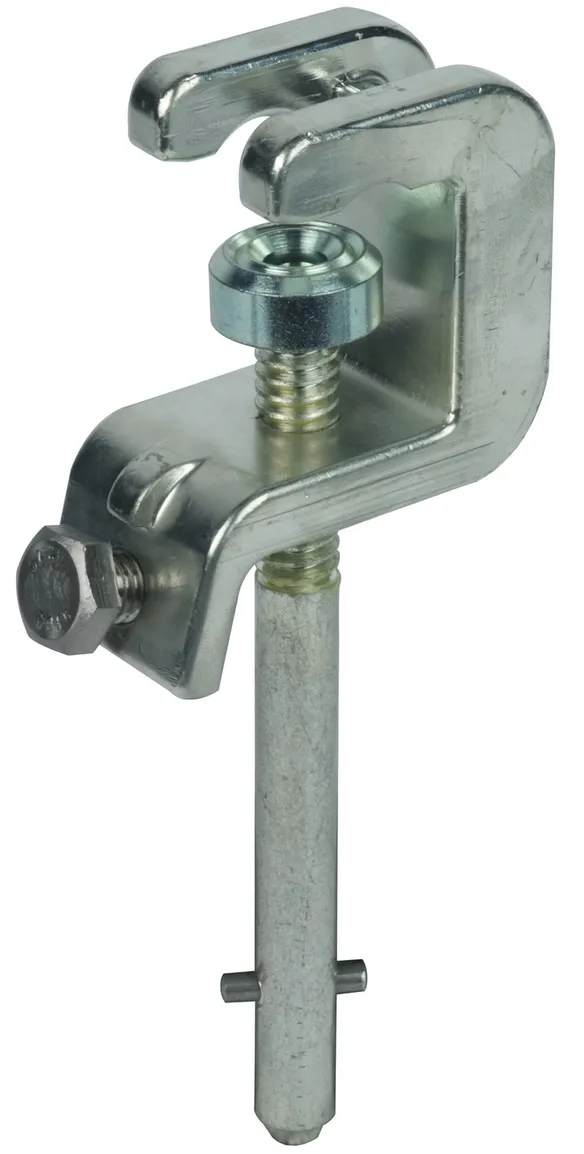

Référence de la pièce 773331 UK 30 SQL

GTIN 4013364069244, Clients tariffs no (UE): 85359000, Poids brut: 793.00 g, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Le produit 773331 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 773331 a été ajouté au panier.

Aller à la boutique en ligne

Elementi di connessione lato fase per linee aeree

Détails

Pinza di fase a vite in esecuzione normale

Référence de la pièce 784201 PSK 4 30 SQL

Le produit 784201 a été ajouté au bloc-notes

Le produit 784201 a été ajouté au panier.

Référence de la pièce 784301 PSK 10 65 SQL

Le produit 784301 a été ajouté au bloc-notes

Le produit 784301 a été ajouté au panier.

Pinza di fase a vite con guida per l'aggancio

Référence de la pièce 784401 PSK 4 30 SQL EH

Le produit 784401 a été ajouté au bloc-notes

Le produit 784401 a été ajouté au panier.

Référence de la pièce 784501 PSK 10 65 SQL EH

Le produit 784501 a été ajouté au bloc-notes

Le produit 784501 a été ajouté au panier.

Pinza di fase a vite con precarico a molla

Référence de la pièce 784480 PSK FV 4 30 SQL

Le produit 784480 a été ajouté au bloc-notes

Le produit 784480 a été ajouté au panier.

Pinza di fase a vite con elevato campo di serraggio

Référence de la pièce 784085 PSK 10 85 SQL

Le produit 784085 a été ajouté au bloc-notes

Le produit 784085 a été ajouté au panier.

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Référence de la pièce 769511 ESTC PSK 5000 SN7249

Vous nêtes pas autorisé à télécharger

Le produit 769511 a été ajouté au bloc-notes

Le produit 769511 a été ajouté au panier.

Pinza di fase a vite

Référence de la pièce 784032 PSK 10 32 SQL

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 784032 a été ajouté au bloc-notes

Le produit 784032 a été ajouté au panier.

Référence de la pièce 784033 PSK 10 50 SQL

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 784033 a été ajouté au bloc-notes

Le produit 784033 a été ajouté au panier.

Pinza di fase con staffa di sicurezza

Référence de la pièce 784038 PSK 10 32 SQL SB

Le produit 784038 a été ajouté au bloc-notes

Le produit 784038 a été ajouté au panier.

Pinza per punti fissi a sfera, fissa

Référence de la pièce 772314 KKH 20 SQL

Le produit 772314 a été ajouté au bloc-notes

Le produit 772314 a été ajouté au panier.

Référence de la pièce 772324 KKH 25 SQL

Le produit 772324 a été ajouté au bloc-notes

Le produit 772324 a été ajouté au panier.

Pinza universale

Référence de la pièce 773236 UK 25 SQL

Le produit 773236 a été ajouté au bloc-notes

Le produit 773236 a été ajouté au panier.

Référence de la pièce 773331 UK 30 SQL

Le produit 773331 a été ajouté au bloc-notes

Le produit 773331 a été ajouté au panier.
