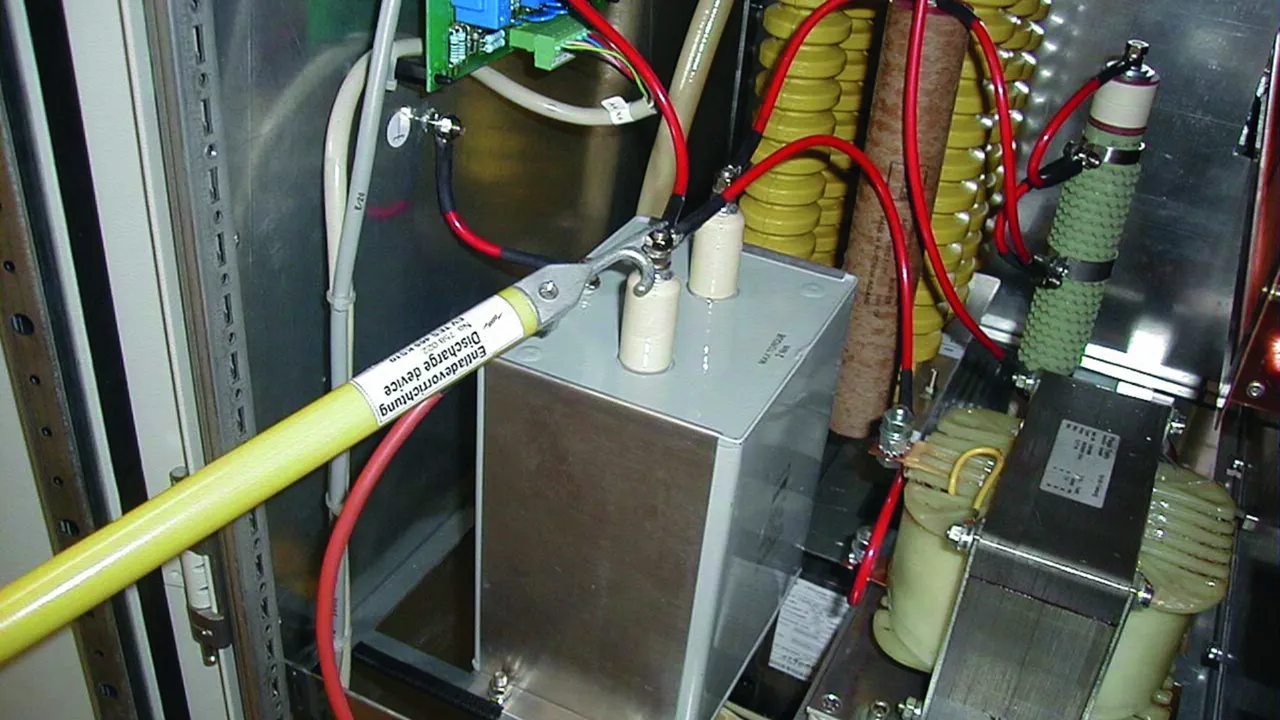

Dispositivi di scarica e compensazione del potenziale

Per la dispersione delle cariche elettrostatiche
Punte di prova di diverse tipologie
Gancio di fissaggio specifico per impianti elettrostatici, da applicare a conduttori tondi Ø12 ... 26,5 mm
Passacavi stagni con rivestimento plastico e protezione antitorsione aggiuntiva

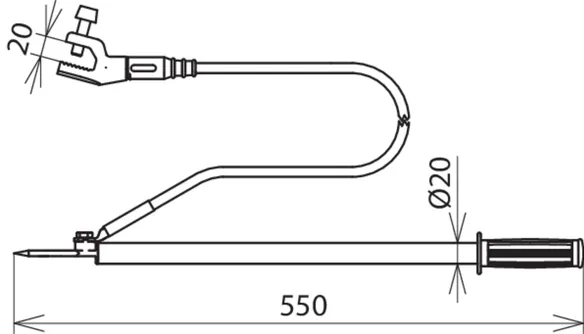

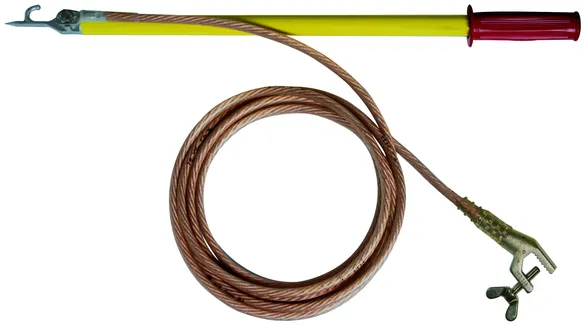

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

1 Produit

Référence de la pièce 758020 EV TES 465 EK

GTIN 4013364098992, Clients tariffs no (UE): 85369095, Poids brut: 1.44 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 758020 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758020 a été ajouté au panier.

Aller à la boutique en ligne

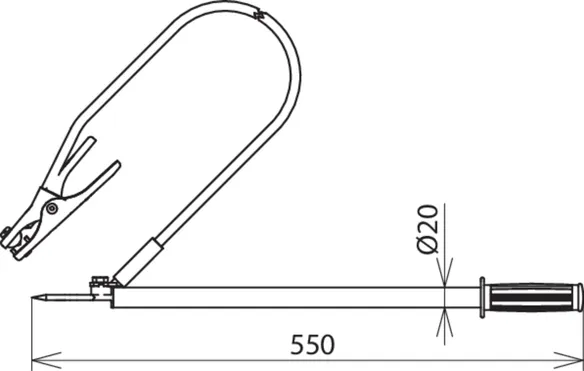

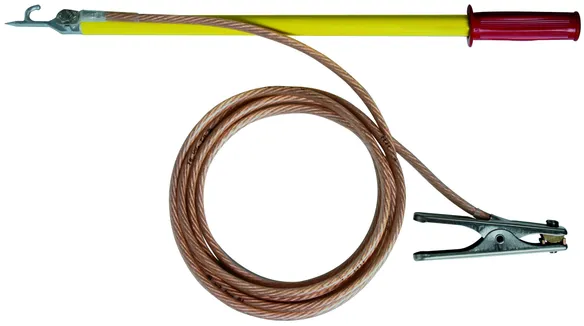

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

1 Produit

Référence de la pièce 758021 EV TES 465 EZ

GTIN 4013364099005, Clients tariffs no (UE): 85369095, Poids brut: 1.20 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 758021 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758021 a été ajouté au panier.

Aller à la boutique en ligne

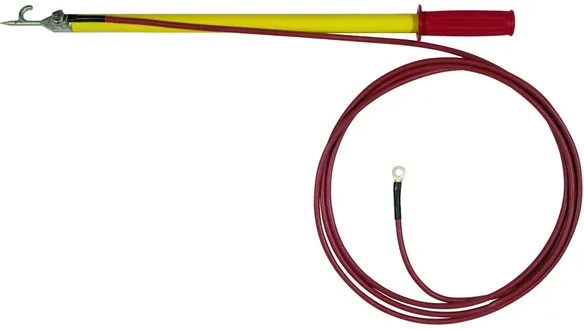

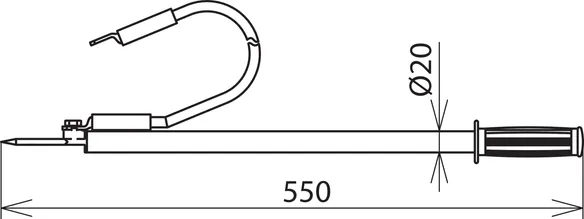

Dispositivo di scarica con impugnatura e capocorda lato terra

Foro Ø8,4 mm e cavo in silicone

1 Produit

Référence de la pièce 758022 EV TES 465 KS10

GTIN 4013364099012, Clients tariffs no (UE): 85369095, Poids brut: 750.00 g, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 758022 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758022 a été ajouté au panier.

Aller à la boutique en ligne

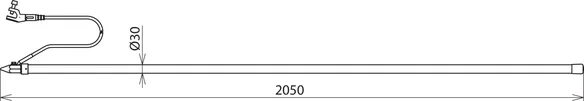

Dispositivo di scarica con morsetto di terra con vite ad alette

1 Produit

Référence de la pièce 758001 EV TS 2000 EK

GTIN 4013364004030, Clients tariffs no (UE): 85369095, Poids brut: 3.22 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova	lega rame/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 758001 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758001 a été ajouté au panier.

Aller à la boutique en ligne

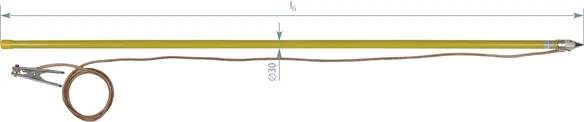

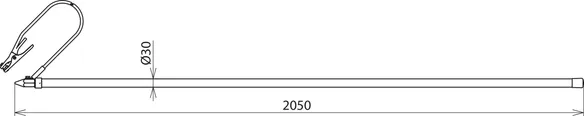

Dispositivo di scarica con pinza di terra con molla di serraggio

1 Produit

Référence de la pièce 758003 EV TS 2000 EZ

GTIN 4013364004047, Clients tariffs no (UE): 85369095, Poids brut: 2.95 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Caractéristiques techniques

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova	lega rame/gal Sn
^*) Collaudo secondo dichiarazione del produttore

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Capacità isolante del tubo isolante (DIN VDE 0681-1)	75 kV
Corrente impulsiva di scarica max (8/20 µs)*	50 kA
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
^*) Collaudo secondo dichiarazione del produttore

Le produit 758003 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758003 a été ajouté au panier.

Aller à la boutique en ligne

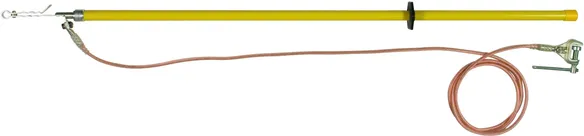

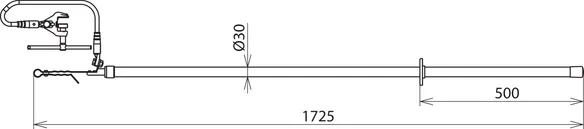

Dispositivo di messa a terra con morsetto dotato di volantino

Per il fissaggio a conduttori tondi Ø12 ... 26,5 mm per impianti elettrostatici

1 Produit

Référence de la pièce 758015 EV EH 1725 EK

GTIN 4013364041608, Clients tariffs no (UE): 85369095, Poids brut: 3.62 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Materiale del gancio di fissaggio	Bronzo/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Parte collegabile all’impianto di messa a terra	Morsetto di terra tipo F 2, campo di serraggio fino a 30 mm
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di fissaggio	Bronzo/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 758015 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758015 a été ajouté au panier.

Aller à la boutique en ligne

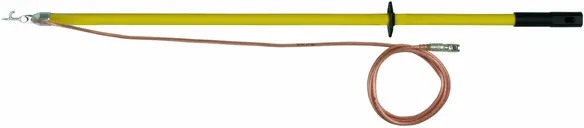

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Produit

Référence de la pièce 758025 EV TES STK 1500 KS

GTIN 4013364127838, Clients tariffs no (UE): 85369095, Poids brut: 2.29 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 758025 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758025 a été ajouté au panier.

Aller à la boutique en ligne

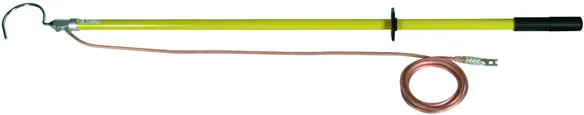

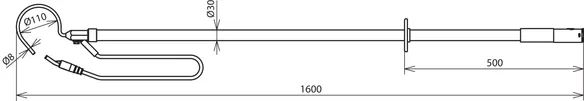

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Produit

Référence de la pièce 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Clients tariffs no (UE): 85369095, Poids brut: 5.16 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Materiale del gancio di sospensione	INOX

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di sospensione	INOX
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Le produit 758028 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758028 a été ajouté au panier.

Aller à la boutique en ligne

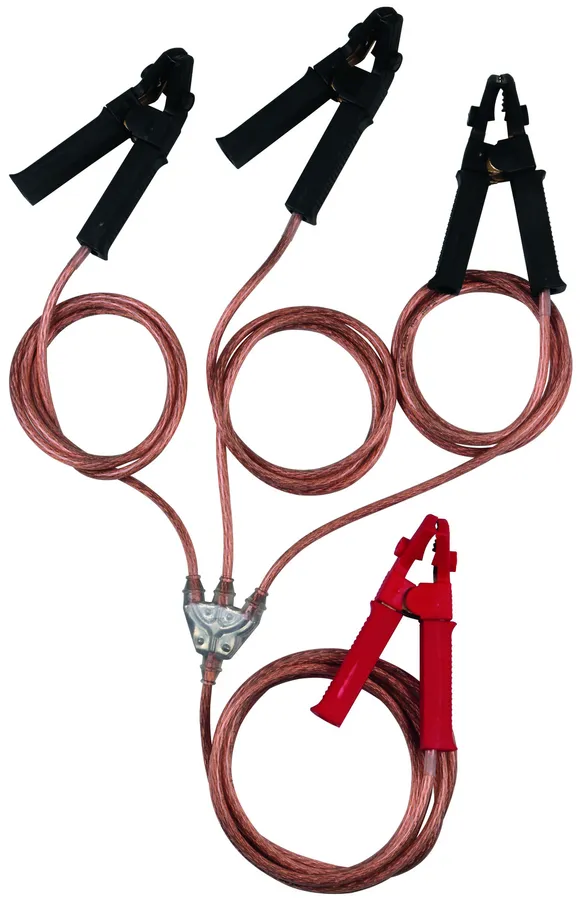

Dispositivo di compensazione del potenziale con morsetti di terra isolati

1 Produit

Référence de la pièce 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Clients tariffs no (UE): 85369095, Poids brut: 3.21 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Caractéristiques techniques

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm
Colore morsetto A / B / C	nero
Colore morsetto D	rosso
Tipi di serraggio disponibili per i morsetti	> 500
Corrente continua max ammissibile	10 A
Intervallo di temperatura di esercizio	-30 °C ... +50 °C
Intervallo di temperatura per lo stoccaggio	-40 °C ... +70 °C
Struttura del conduttore	Treccia di rame non zincato a fili sottili secondo VDE 0295-6
Rigidità dielettrica della guaina del conduttore	≥ 10 kV/mm
Spessore della parete isolante	1,20 mm (valore tipico)
Isolamento	Miscela in PVC TM2 secondo HD21.1

Le produit 758099 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758099 a été ajouté au panier.

Aller à la boutique en ligne

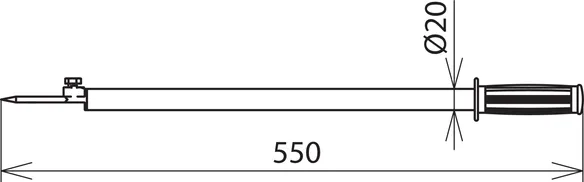

Dispositivo di scarica con impugnatura, senza conduttore di terra

1 Produit

Référence de la pièce 758036 EV TES 465 SN7215

GTIN 4013364133884, Clients tariffs no (UE): 85369095, Poids brut: 1.35 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Le produit 758036 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758036 a été ajouté au panier.

Aller à la boutique en ligne

Dispositivo di scarica con punta di prova, senza conduttore di terra

1 Produit

Référence de la pièce 758075 EV TS STK 1470

GTIN 4013364247789, Clients tariffs no (UE): 85369095, Poids brut: 1.75 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1470 mm
Vite	M8 x 20 mm
Materiale della punta di prova	lega rame/gal Sn

Le produit 758075 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758075 a été ajouté au panier.

Aller à la boutique en ligne

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

1 Produit

Référence de la pièce 758085 EV TES STK 1500

GTIN 4013364247819, Clients tariffs no (UE): 85369095, Poids brut: 1.42 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

Caractéristiques techniques

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Le produit 758085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758085 a été ajouté au panier.

Aller à la boutique en ligne

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

1 Produit

Référence de la pièce 758095 EV EHB STK 1600

GTIN 4013364247826, Clients tariffs no (UE): 85369095, Poids brut: 2.32 kg, Prix unitaire: 1.00 pz.

Images

Open PDF

Plus d'informations

fichiers CAO

Caractéristiques techniques

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Vite	M8 x 20 mm
Materiale del gancio di sospensione	INOX

Le produit 758095 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 758095 a été ajouté au panier.

Aller à la boutique en ligne

Dispositivi di scarica e compensazione del potenziale

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

Référence de la pièce 758020 EV TES 465 EK

Le produit 758020 a été ajouté au bloc-notes

Le produit 758020 a été ajouté au panier.

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

Référence de la pièce 758021 EV TES 465 EZ

Le produit 758021 a été ajouté au bloc-notes

Le produit 758021 a été ajouté au panier.

Dispositivo di scarica con impugnatura e capocorda lato terra

Référence de la pièce 758022 EV TES 465 KS10

Le produit 758022 a été ajouté au bloc-notes

Le produit 758022 a été ajouté au panier.

Dispositivo di scarica con morsetto di terra con vite ad alette

Référence de la pièce 758001 EV TS 2000 EK

Le produit 758001 a été ajouté au bloc-notes

Le produit 758001 a été ajouté au panier.

Dispositivo di scarica con pinza di terra con molla di serraggio

Référence de la pièce 758003 EV TS 2000 EZ

Le produit 758003 a été ajouté au bloc-notes

Le produit 758003 a été ajouté au panier.

Dispositivo di messa a terra con morsetto dotato di volantino

Référence de la pièce 758015 EV EH 1725 EK

Le produit 758015 a été ajouté au bloc-notes

Le produit 758015 a été ajouté au panier.

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Référence de la pièce 758025 EV TES STK 1500 KS

Le produit 758025 a été ajouté au bloc-notes

Le produit 758025 a été ajouté au panier.

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Référence de la pièce 758028 EV EHB 1600 SN7114

Le produit 758028 a été ajouté au bloc-notes

Le produit 758028 a été ajouté au panier.

Dispositivo di compensazione del potenziale con morsetti di terra isolati

Référence de la pièce 758099 PAV 3+1 16 ZAK

Le produit 758099 a été ajouté au bloc-notes

Le produit 758099 a été ajouté au panier.

Dispositivo di scarica con impugnatura, senza conduttore di terra

Référence de la pièce 758036 EV TES 465 SN7215

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 758036 a été ajouté au bloc-notes

Le produit 758036 a été ajouté au panier.

Dispositivo di scarica con punta di prova, senza conduttore di terra

Référence de la pièce 758075 EV TS STK 1470

Le produit 758075 a été ajouté au bloc-notes

Le produit 758075 a été ajouté au panier.

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

Référence de la pièce 758085 EV TES STK 1500

Le produit 758085 a été ajouté au bloc-notes

Le produit 758085 a été ajouté au panier.

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

Référence de la pièce 758095 EV EHB STK 1600

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 758095 a été ajouté au bloc-notes

Le produit 758095 a été ajouté au panier.
