Elementi di connessione lato fase per impianti di commutazione
:quality(98)/www.dehn.fr/store/f/59526594/HDVORSCHAU/773234a2_16-9.jpg)
:quality(98)/www.dehn.fr/store/f/59526594/HDVORSCHAU/773234a2_16-9.jpg)

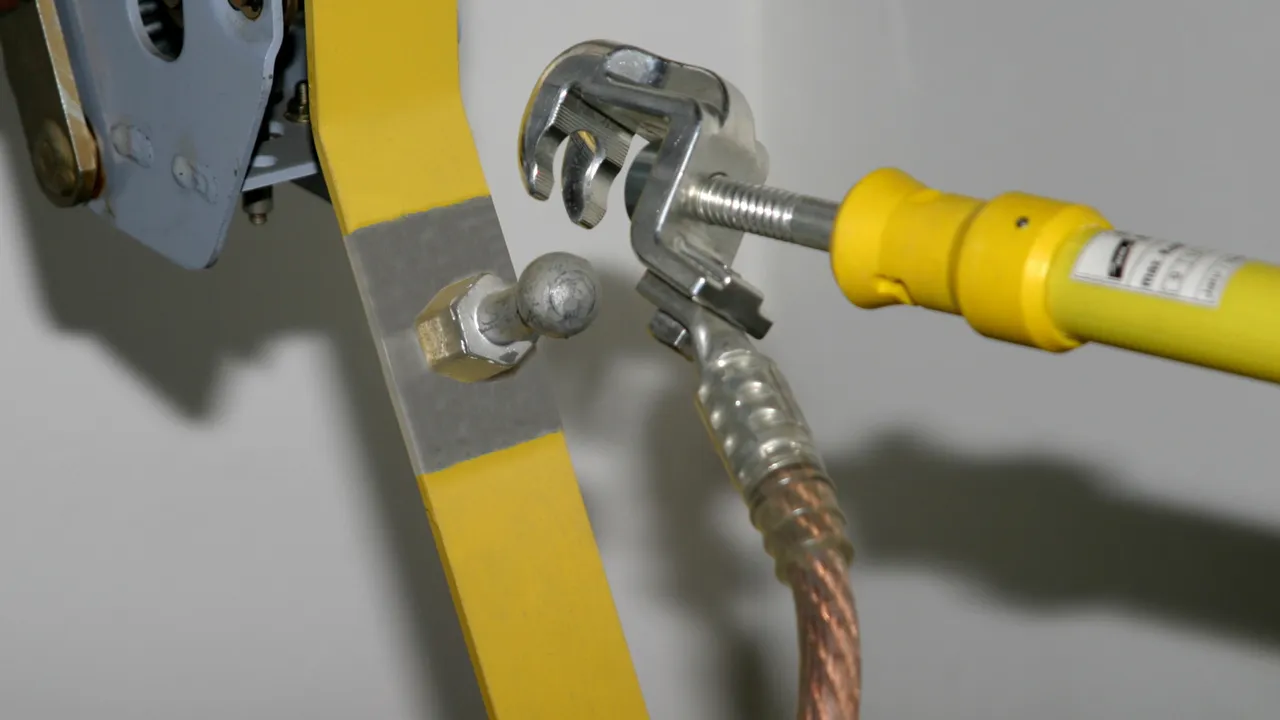

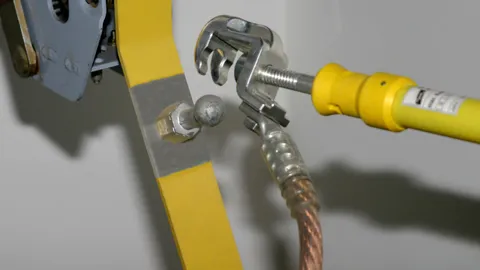

- Per l’equipaggiamento sul lato fase di dispositivi di messa a terra ed in corto circuito unipolari fino a pentapolari
- Esecuzione PK1 antirotazione
- Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK
Détails
:quality(98)/www.dehn.fr/store/f/59526598/HDVORSCHAU/772330_2.jpg)
:quality(98)/www.dehn.fr/store/f/59526598/HDVORSCHAU/772330_2.jpg)
:quality(98)/www.dehn.fr/store/f/59526599/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.fr/store/f/59526599/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.fr/store/f/59526602/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.fr/store/f/59526602/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.fr/store/f/59526596/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.fr/store/f/59526596/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.fr/store/f/59526595/HDVORSCHAU/773034_Uni_Klemmbereich_IT.jpg)
:quality(98)/www.dehn.fr/store/f/59526595/HDVORSCHAU/773034_Uni_Klemmbereich_IT.jpg)
:quality(98)/www.dehn.fr/store/f/59526601/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.fr/store/f/59526601/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.fr/store/f/59526600/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.fr/store/f/59526600/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.fr/store/f/59526597/HDVORSCHAU/772330_1.jpg)
:quality(98)/www.dehn.fr/store/f/59526597/HDVORSCHAU/772330_1.jpg)

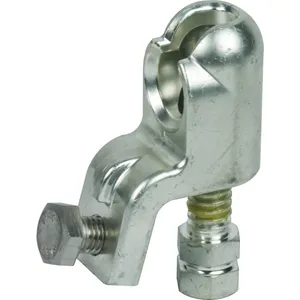

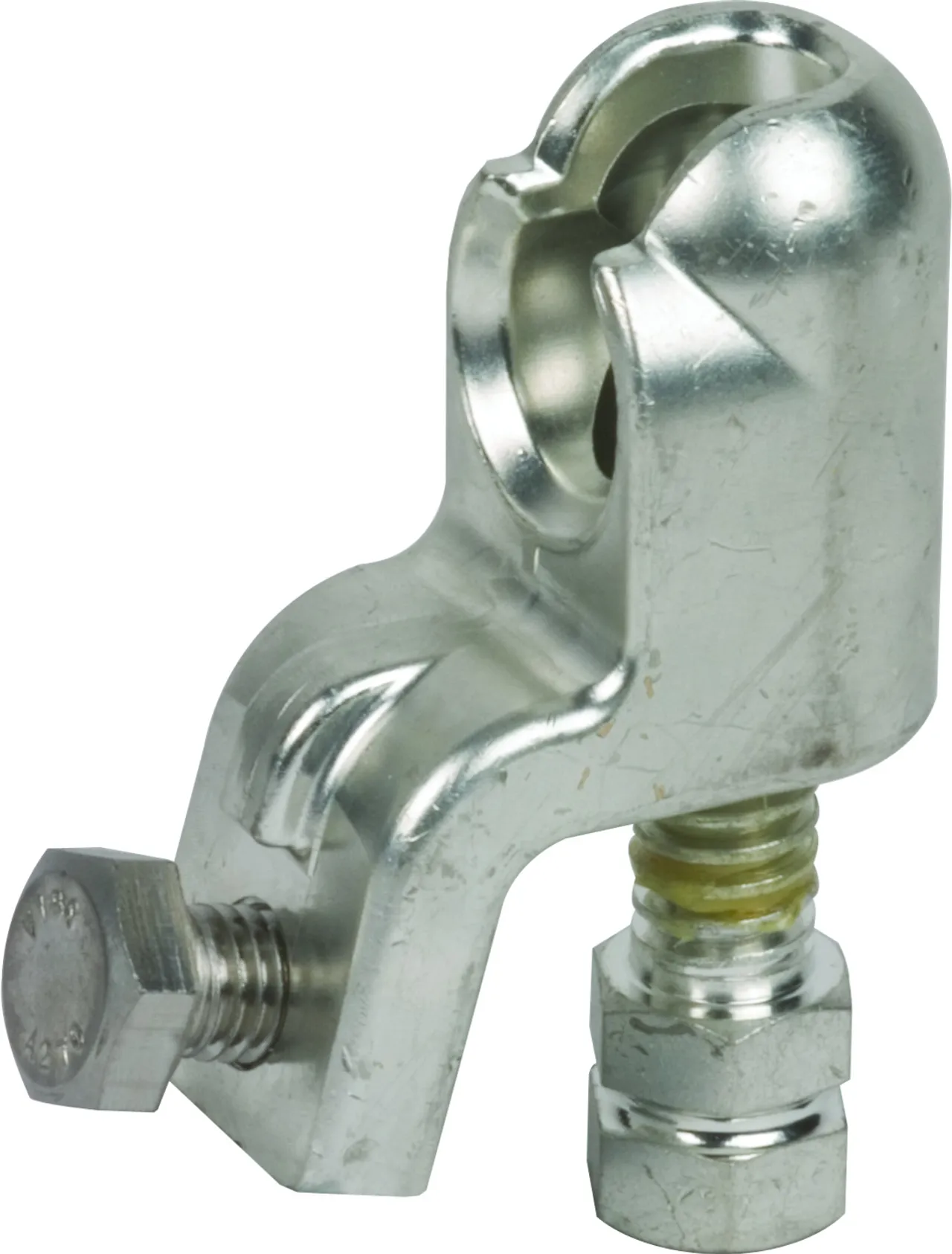

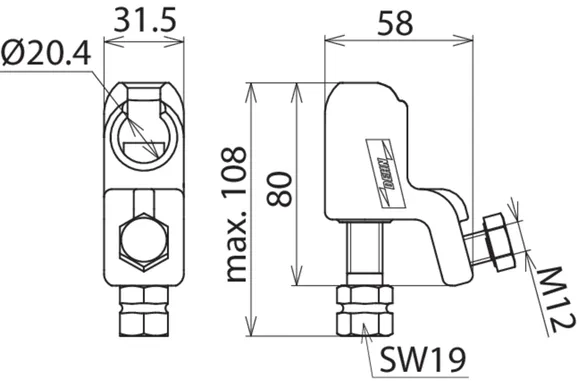

Référence de la pièce 772310 KKH 20 SK
GTIN 4013364057593, Clients tariffs no (UE): 85359000, Poids brut: 469.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526607/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.fr/store/f/59526607/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.fr/store/f/59526608/HDVORSCHAU/772310m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526608/HDVORSCHAU/772310m_D.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 20 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 120 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
| Corrente max di corto circuito Ik 1 s | 23,7 kA |

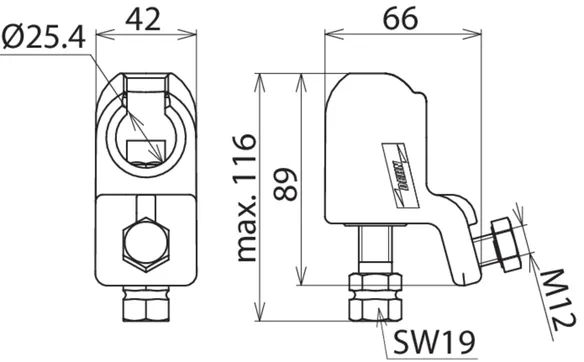

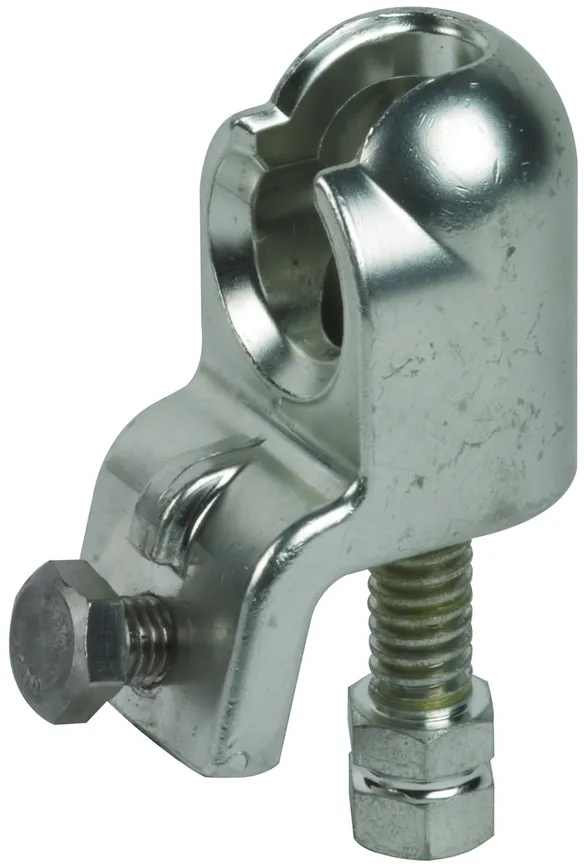

Référence de la pièce 772320 KKH 25 SK
GTIN 4013364057432, Clients tariffs no (UE): 85359000, Poids brut: 785.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526614/HDVORSCHAU/772320.jpg)
:quality(98)/www.dehn.fr/store/f/59526614/HDVORSCHAU/772320.jpg)
:quality(98)/www.dehn.fr/store/f/59526615/HDVORSCHAU/772320m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526615/HDVORSCHAU/772320m_D.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 25 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 150 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
| Corrente max di corto circuito Ik 1 s | 29,6 kA |

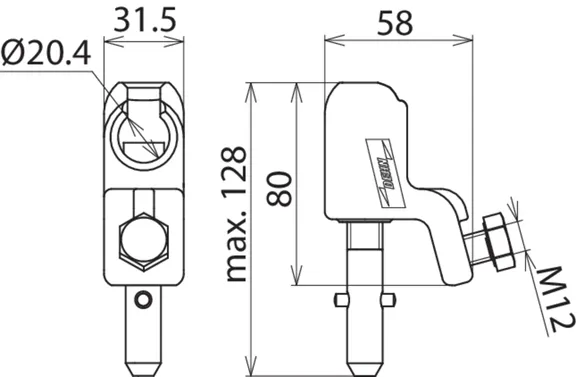

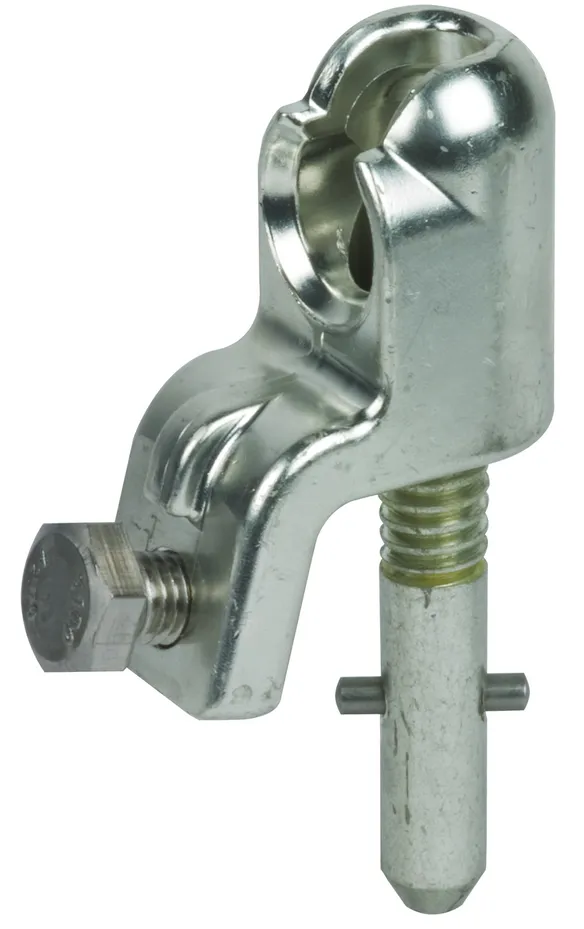

Référence de la pièce 772311 KKH 20 SQ
GTIN 4013364057586, Clients tariffs no (UE): 85359000, Poids brut: 482.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526619/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.fr/store/f/59526619/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.fr/store/f/59526620/HDVORSCHAU/772311m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526620/HDVORSCHAU/772311m_D.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 20 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 120 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
| Corrente max di corto circuito Ik 1 s | 23,7 kA |

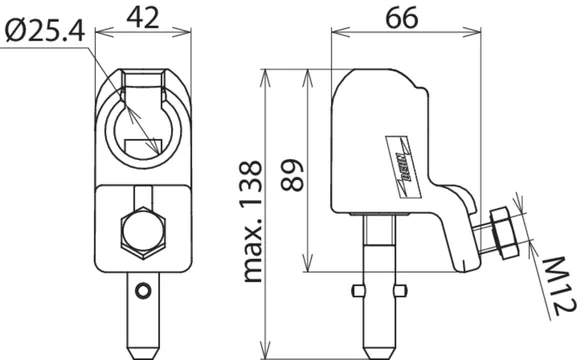

Référence de la pièce 772321 KKH 25 SQ
GTIN 4013364057449, Clients tariffs no (UE): 85359000, Poids brut: 756.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526622/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.fr/store/f/59526622/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.fr/store/f/59526623/HDVORSCHAU/772321m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526623/HDVORSCHAU/772321m_D.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 25 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 150 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
| Corrente max di corto circuito Ik 1 s | 29,6 kA |

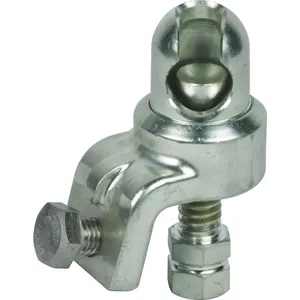

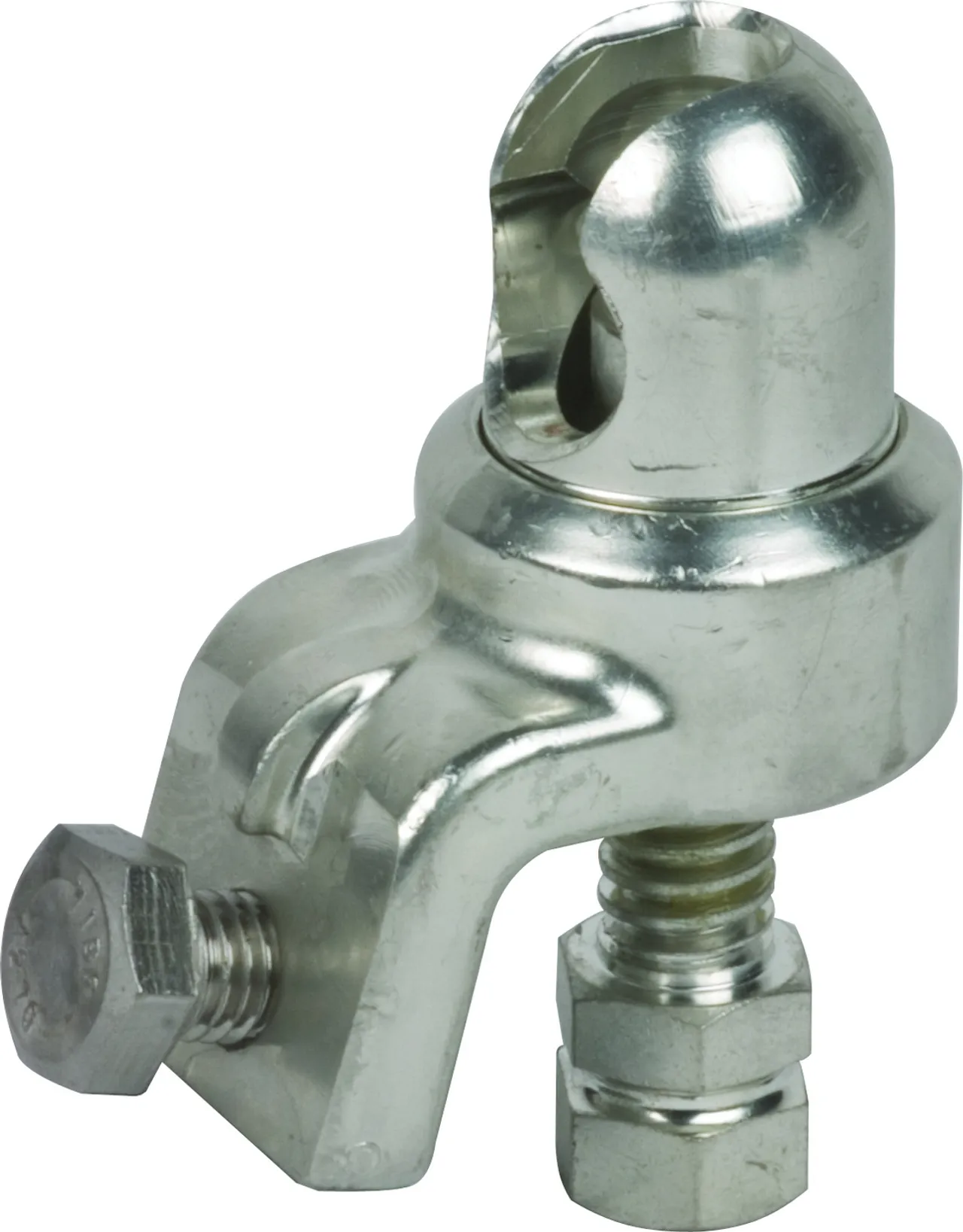

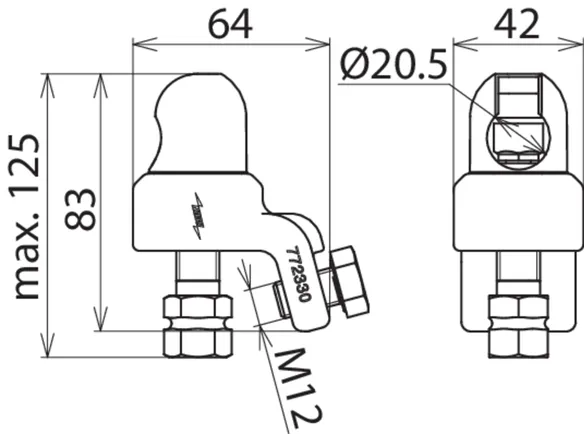

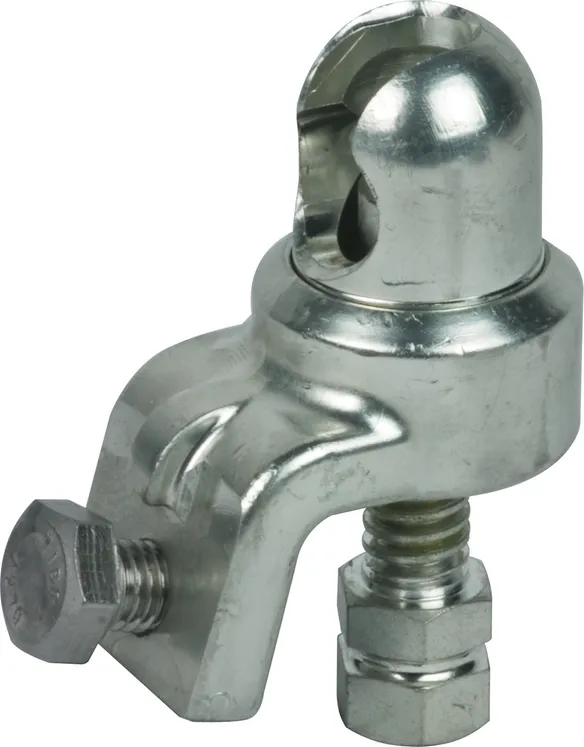

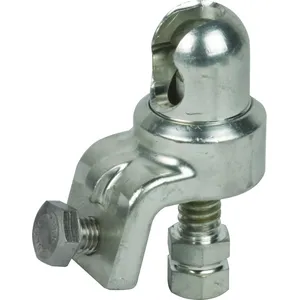

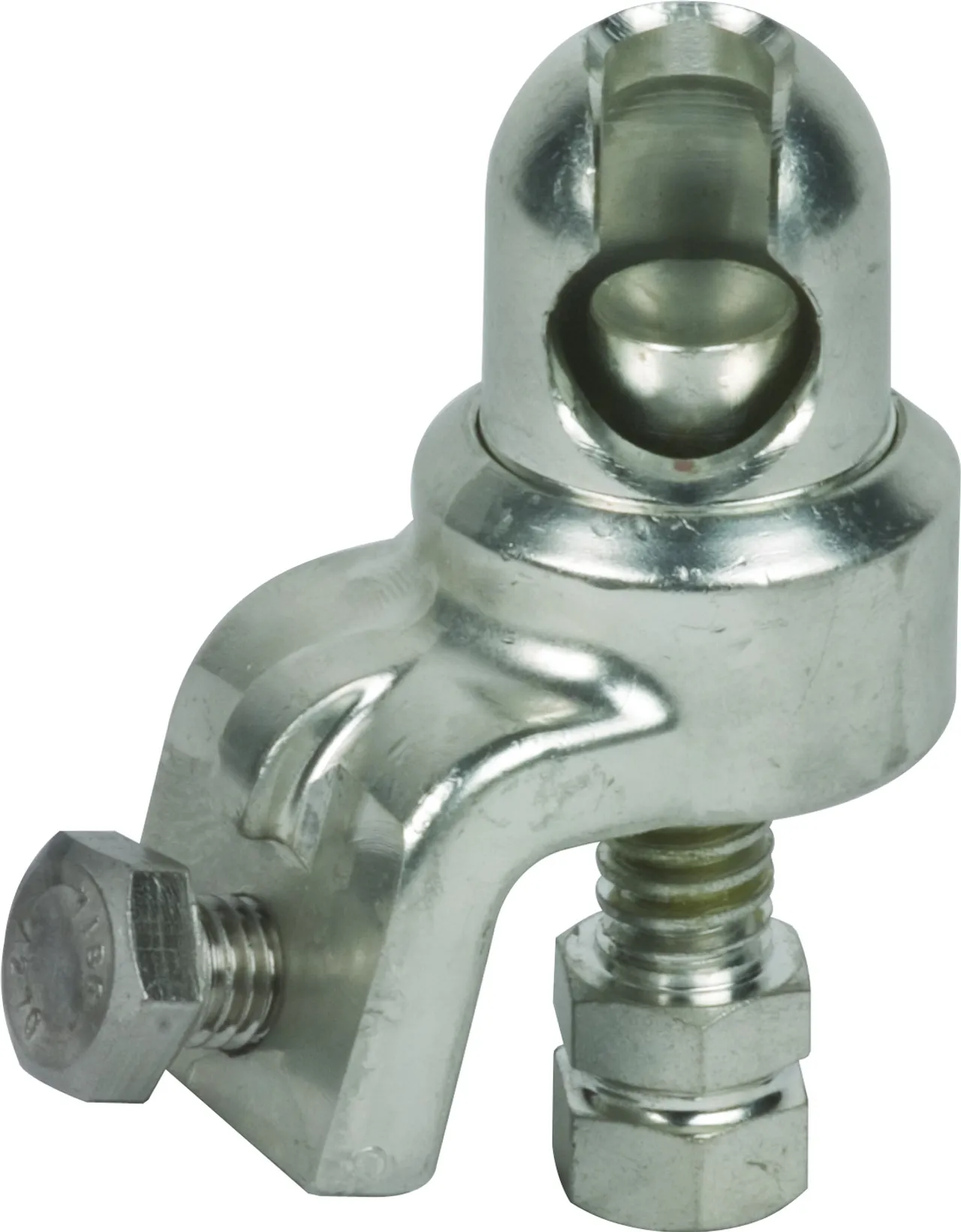

Référence de la pièce 772330 KKH 20 D SK
GTIN 4013364069220, Clients tariffs no (UE): 85359000, Poids brut: 560.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526627/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.fr/store/f/59526627/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.fr/store/f/59526628/HDVORSCHAU/772330m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526628/HDVORSCHAU/772330m_D.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 20 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 120 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
| Corrente max di corto circuito Ik 1 s | 23,7 kA |

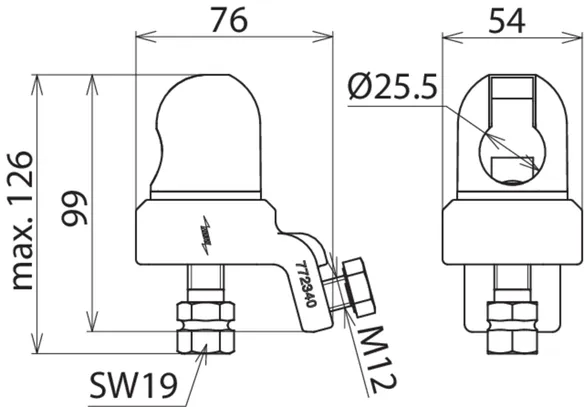

Référence de la pièce 772340 KKH 25 D SK
GTIN 4013364057456, Clients tariffs no (UE): 85359000, Poids brut: 878.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526630/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.fr/store/f/59526630/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.fr/store/f/59526631/HDVORSCHAU/772340m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526631/HDVORSCHAU/772340m_D.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 25 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 150 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
| Corrente max di corto circuito Ik 1 s | 29,6 kA |

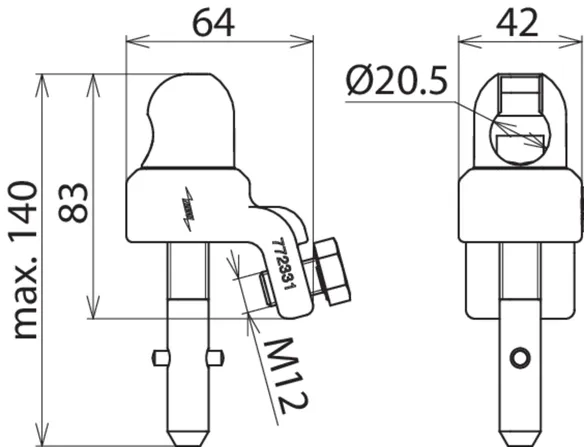

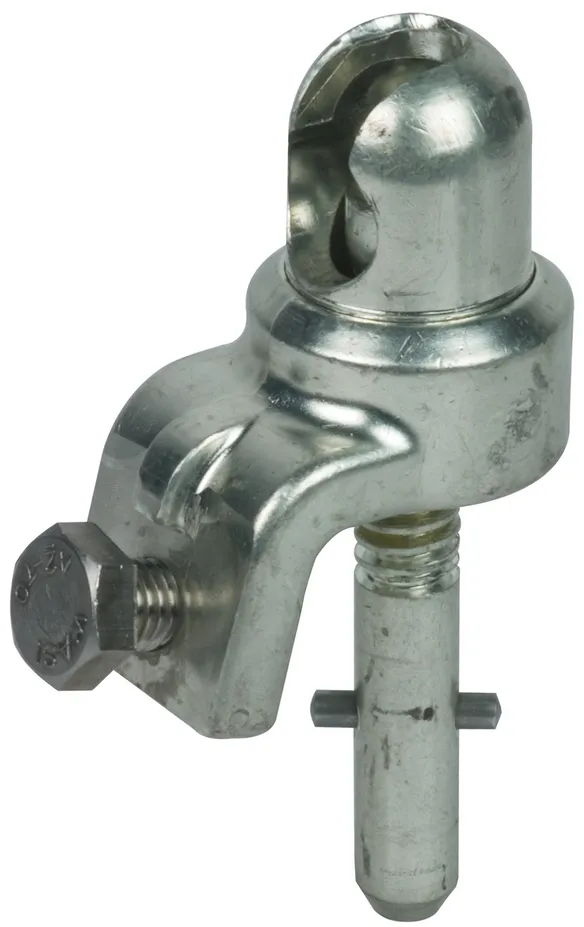

Référence de la pièce 772331 KKH 20 D SQ
GTIN 4013364066304, Clients tariffs no (UE): 85359000, Poids brut: 566.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526635/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.fr/store/f/59526635/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.fr/store/f/59526636/HDVORSCHAU/772331m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526636/HDVORSCHAU/772331m_D.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 20 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 120 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
| Corrente max di corto circuito Ik 1 s | 23,7 kA |

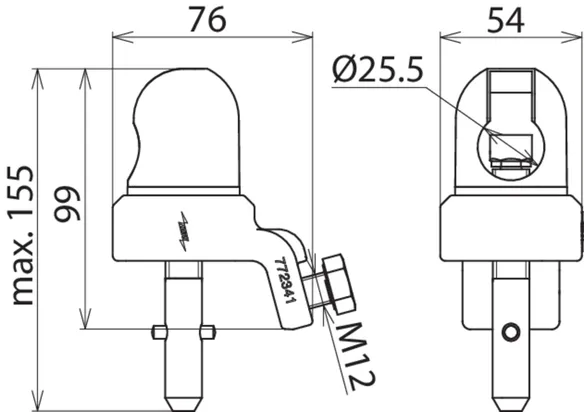

Référence de la pièce 772341 KKH 25 D SQ
GTIN 4013364057425, Clients tariffs no (UE): 85359000, Poids brut: 902.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526638/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.fr/store/f/59526638/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.fr/store/f/59526639/HDVORSCHAU/772341m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526639/HDVORSCHAU/772341m_D.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 25 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 150 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
| Corrente max di corto circuito Ik 1 s | 29,6 kA |

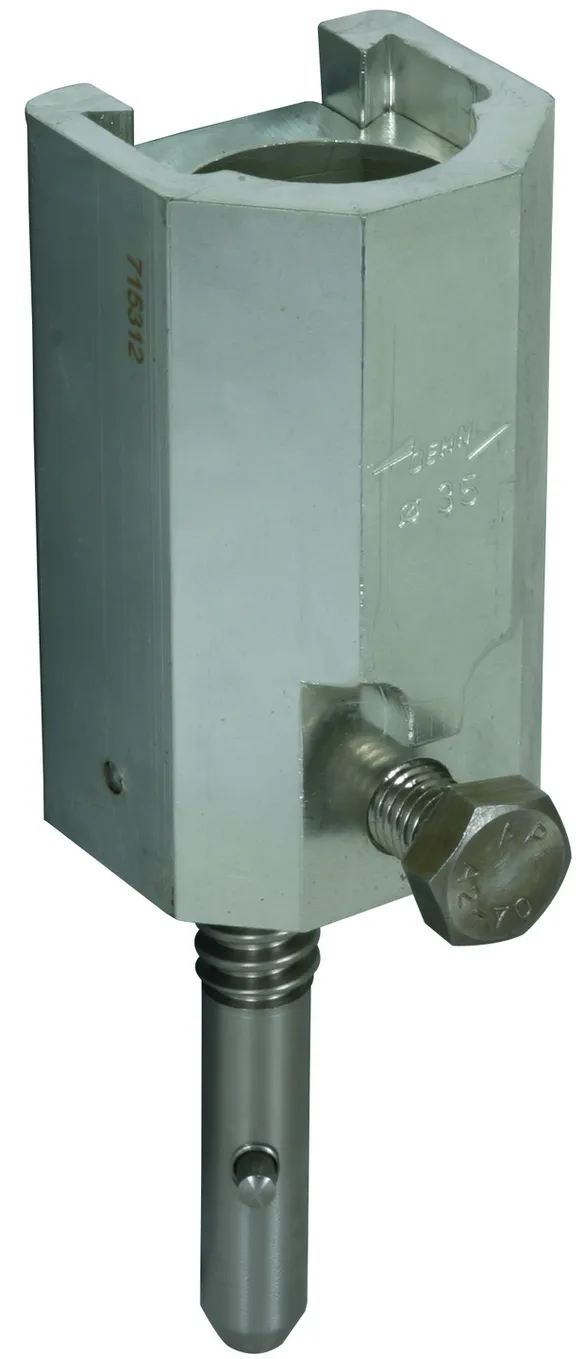

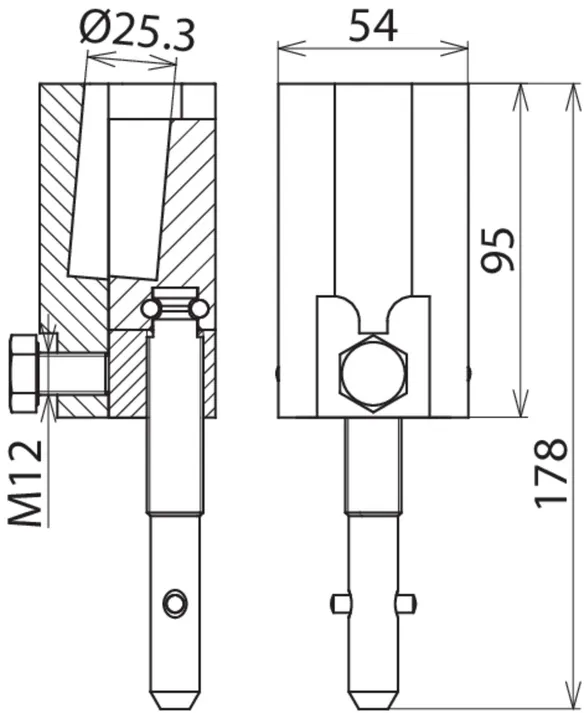

Référence de la pièce 715314 RBK 25 SQ SN7151
GTIN 4013364132474, Clients tariffs no (UE): 85359000, Poids brut: 1.61 kg, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526644/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/59526644/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/59526645/HDVORSCHAU/715314m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526645/HDVORSCHAU/715314m_D.jpg)
Caractéristiques techniques
| Per perno tondo di contatto Ø | 25 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 150 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
| Corrente max di corto circuito Ik 1 s | 29,6 kA |
Référence de la pièce 715315 RBK 26 SQ SN7255
GTIN 4013364135338, Clients tariffs no (UE): 85359000, Poids brut: 1.60 kg, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526648/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/59526648/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/59526649/HDVORSCHAU/715315m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526649/HDVORSCHAU/715315m_D.jpg)
Caractéristiques techniques
| Per perno tondo di contatto Ø | 26 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 150 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
| Corrente max di corto circuito Ik 1 s | 29,6 kA |

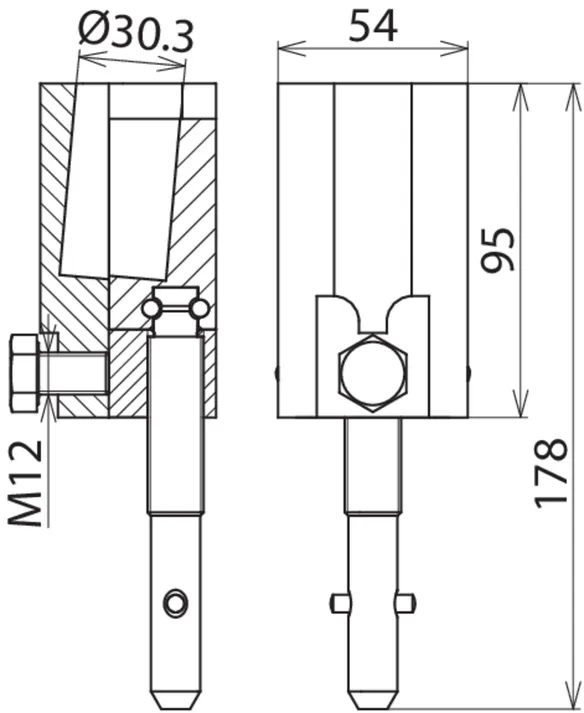

Référence de la pièce 715313 RBK 30 SQ SN7642
GTIN 4013364154971, Clients tariffs no (UE): 85359000, Poids brut: 1.55 kg, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526652/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/59526652/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/59526653/HDVORSCHAU/715313m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526653/HDVORSCHAU/715313m_D.jpg)
Caractéristiques techniques
| Per perno tondo di contatto Ø | 30 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 150 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
| Corrente max di corto circuito Ik 1 s | 29,6 kA |

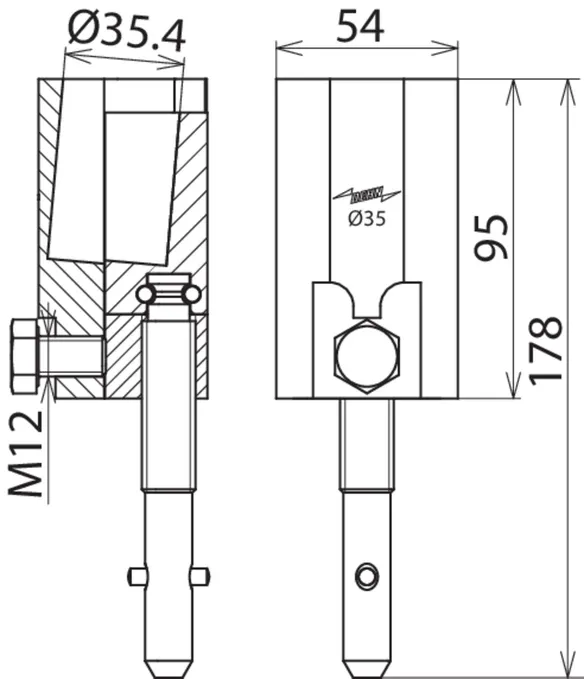

Référence de la pièce 715312 RBK 35 SQ
GTIN 4013364150386, Clients tariffs no (UE): 85359000, Poids brut: 1.50 kg, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526656/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/59526656/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.fr/store/f/59526657/HDVORSCHAU/715312m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526657/HDVORSCHAU/715312m_D.jpg)
Caractéristiques techniques
| Per perno tondo di contatto Ø | 35 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 150 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
| Corrente max di corto circuito Ik 1 s | 29,6 kA |

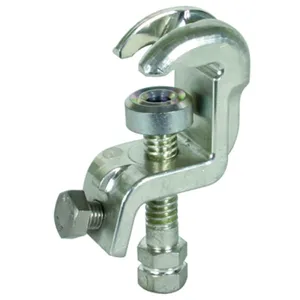

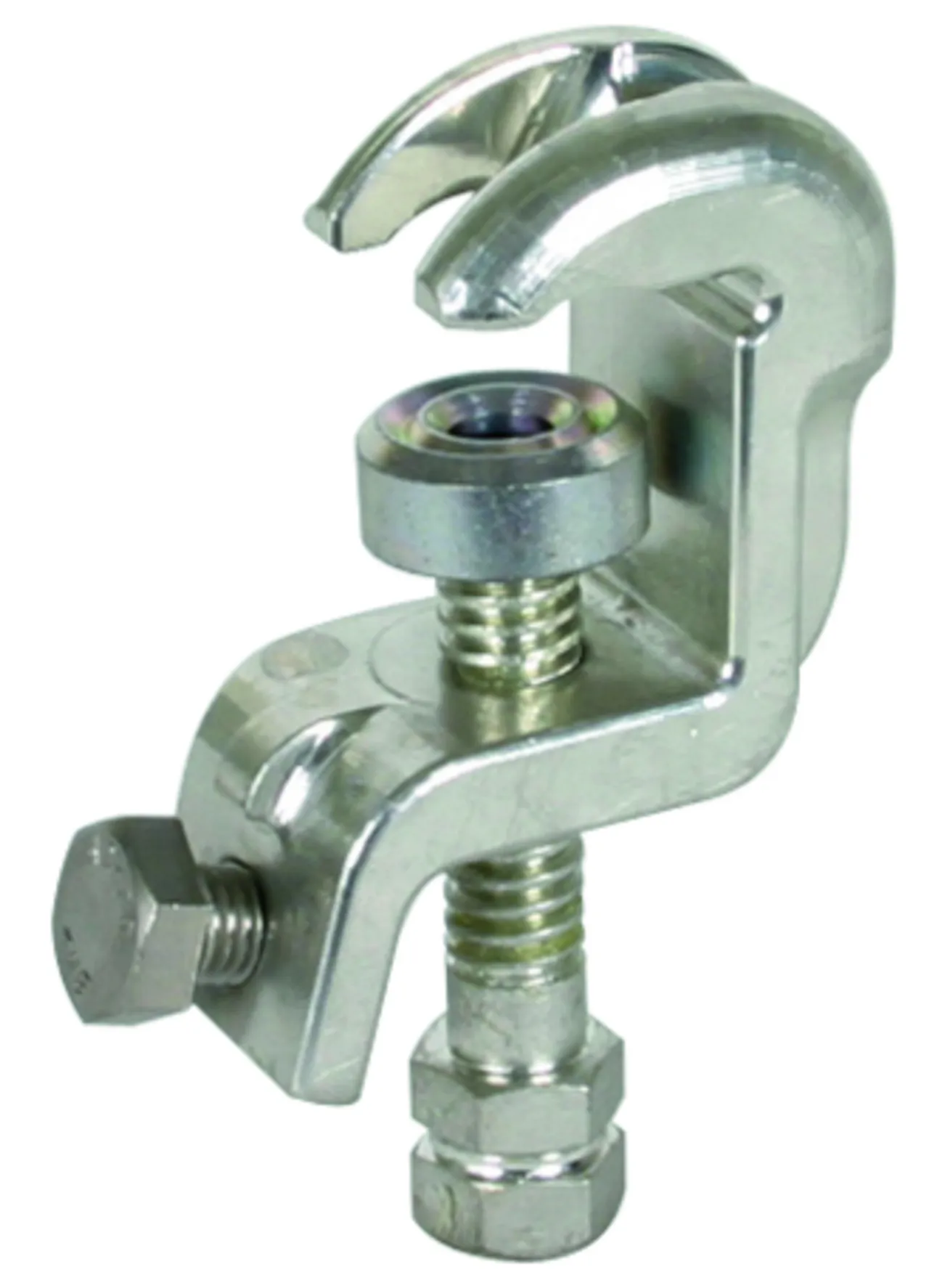

Référence de la pièce 773034 UK 25 SK
GTIN 4013364114562, Clients tariffs no (UE): 85359000, Poids brut: 634.40 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526668/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.fr/store/f/59526668/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.fr/store/f/59526669/HDVORSCHAU/773034m_IT_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/59526669/HDVORSCHAU/773034m_IT_Klemmbereich.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 20 / 25 mm |
| Campo di serraggio per perno a T | 15 mm |
| Campo di serraggio per Td / Pt | 20 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 120*) mm2 |
| Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
| Corrente max di corto circuito Ik 1 s | 23,7 kA |

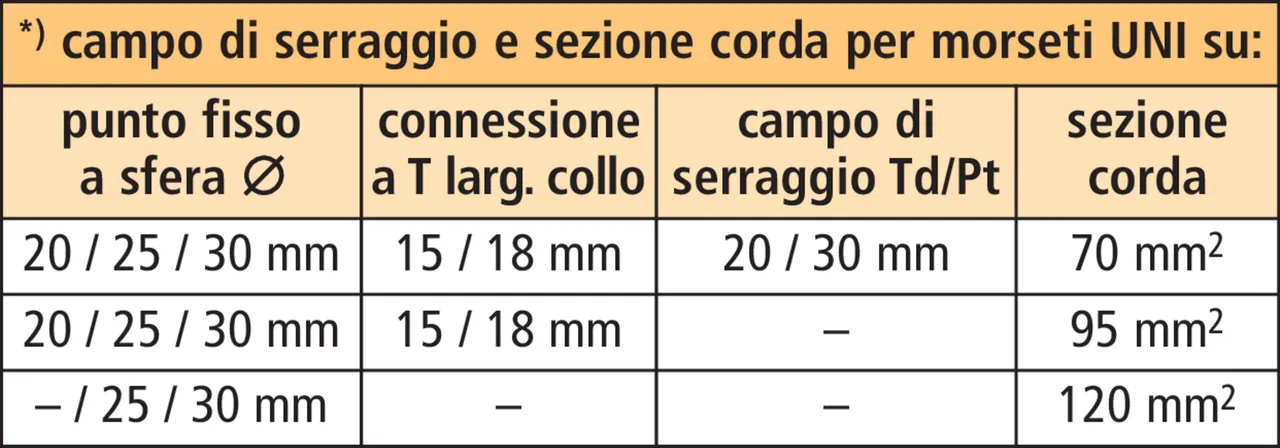

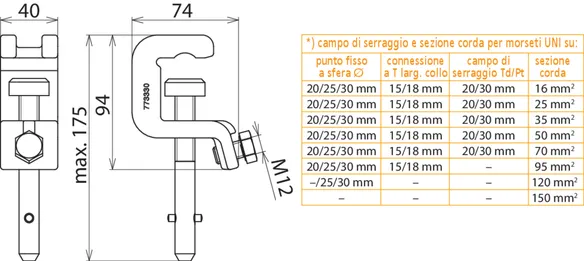

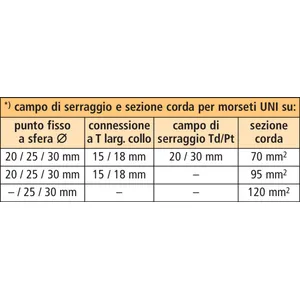

| *) vedi tabella campo di serraggio e sezione corda massima per pinze universali | |

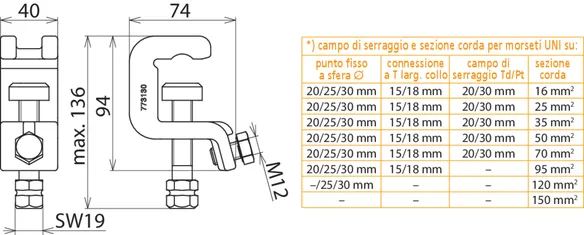

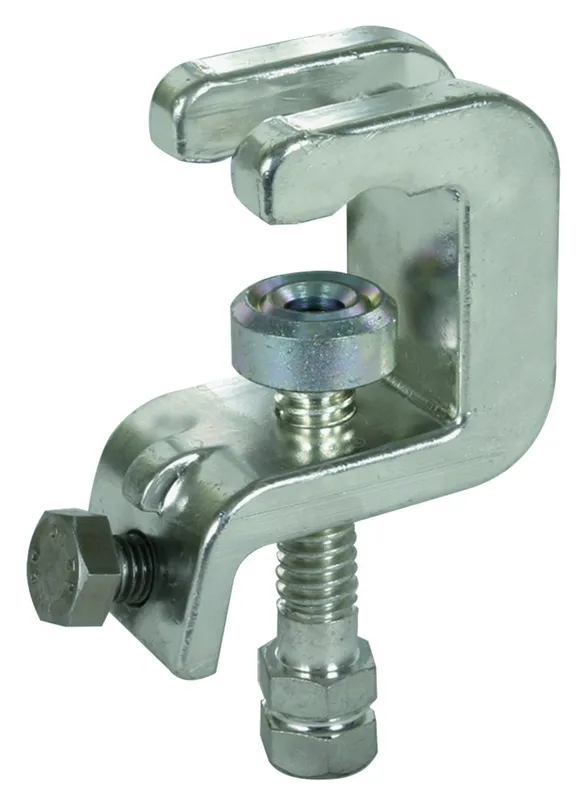

Référence de la pièce 773130 UK 30 SK
GTIN 4013364057722, Clients tariffs no (UE): 85359000, Poids brut: 801.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526671/HDVORSCHAU/773130.jpg)
:quality(98)/www.dehn.fr/store/f/59526671/HDVORSCHAU/773130.jpg)
:quality(98)/www.dehn.fr/store/f/59526672/HDVORSCHAU/773130m_IT_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/59526672/HDVORSCHAU/773130m_IT_Klemmbereich.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 25 / 30 mm |
| Campo di serraggio per perno a T | 18 mm |
| Campo di serraggio per Td / Pt | 30 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 120*) mm2 |
| Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
| Corrente max di corto circuito Ik 1 s | 23,7 kA |
| *) vedi tabella campo di serraggio e sezione corda massima per pinze universali | |

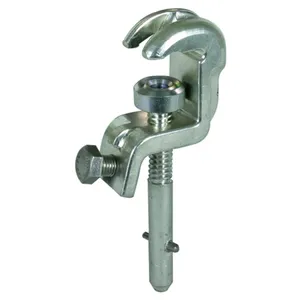

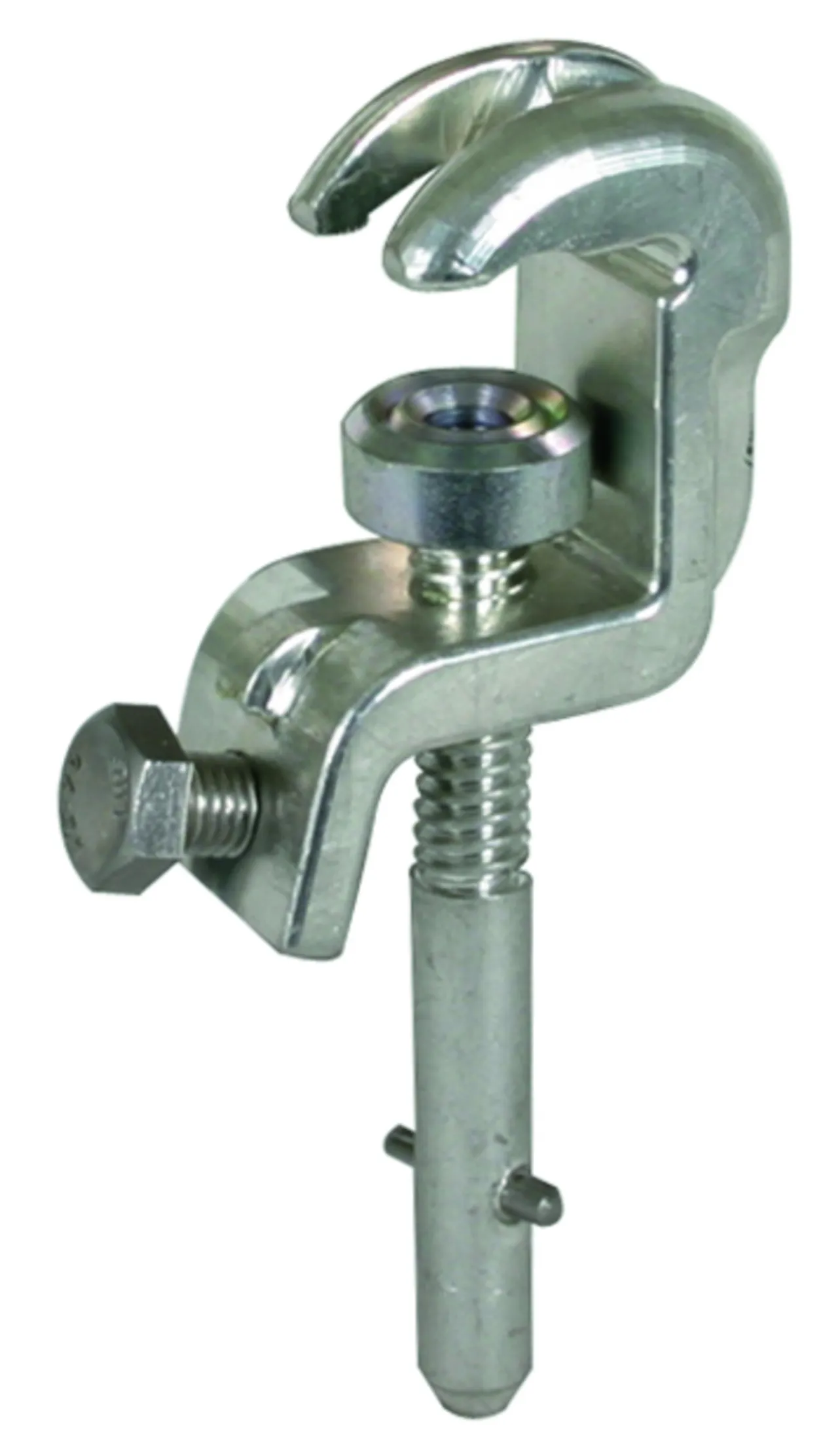

Référence de la pièce 773234 UK 25 SQ
GTIN 4013364114555, Clients tariffs no (UE): 85359000, Poids brut: 660.60 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526678/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.fr/store/f/59526678/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.fr/store/f/59526679/HDVORSCHAU/773234m_IT_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/59526679/HDVORSCHAU/773234m_IT_Klemmbereich.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 20 / 25 mm |
| Campo di serraggio per perno a T | 15 mm |
| Campo di serraggio per Td / Pt | 20 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 120*) mm2 |
| Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
| Corrente max di corto circuito Ik 1 s | 23,7 kA |
| *) vedi tabella campo di serraggio e sezione corda massima per pinze universali | |

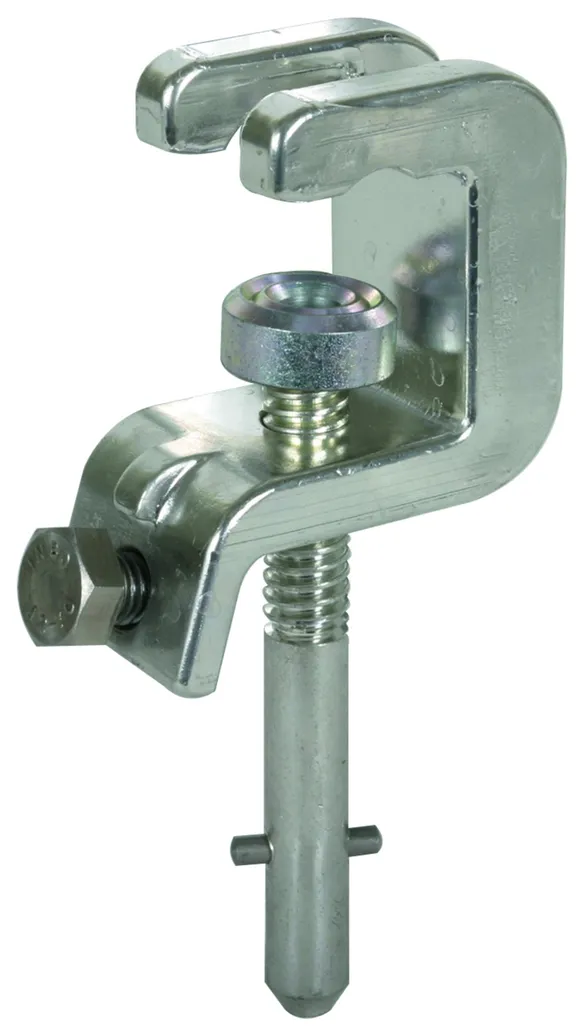

Référence de la pièce 773330 UK 30 SQ
GTIN 4013364057760, Clients tariffs no (UE): 85359000, Poids brut: 830.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526681/HDVORSCHAU/773330.jpg)
:quality(98)/www.dehn.fr/store/f/59526681/HDVORSCHAU/773330.jpg)
:quality(98)/www.dehn.fr/store/f/59526682/HDVORSCHAU/773330m_IT_Klemmbereich.jpg)
:quality(98)/www.dehn.fr/store/f/59526682/HDVORSCHAU/773330m_IT_Klemmbereich.jpg)
Caractéristiques techniques
| Per punto fisso a sfera Ø | 25 / 30 mm |
| Campo di serraggio per perno a T | 18 mm |
| Campo di serraggio per Td / Pt | 30 mm |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 120*) mm2 |
| Corrente max di corto circuito Ik 0,5 s | 33,5 kA |
| Corrente max di corto circuito Ik 1 s | 23,7 kA |
| *) vedi tabella campo di serraggio e sezione corda massima per pinze universali | |

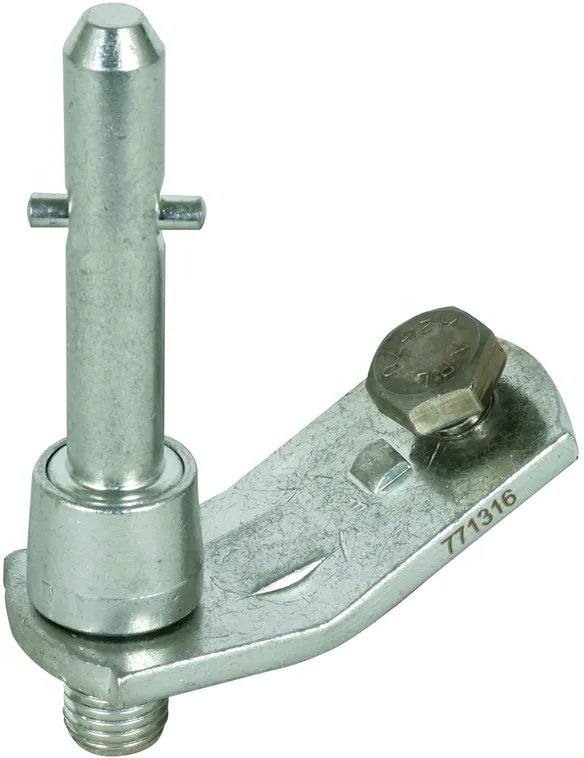

Référence de la pièce 771316 PAS EK SQ 16
GTIN 4013364150393, Clients tariffs no (UE): 85359000, Poids brut: 418.00 g, Prix unitaire: 1.00 pz.
Images
:quality(98)/www.dehn.fr/store/f/59526690/HDVORSCHAU/771316.jpg)
:quality(98)/www.dehn.fr/store/f/59526690/HDVORSCHAU/771316.jpg)

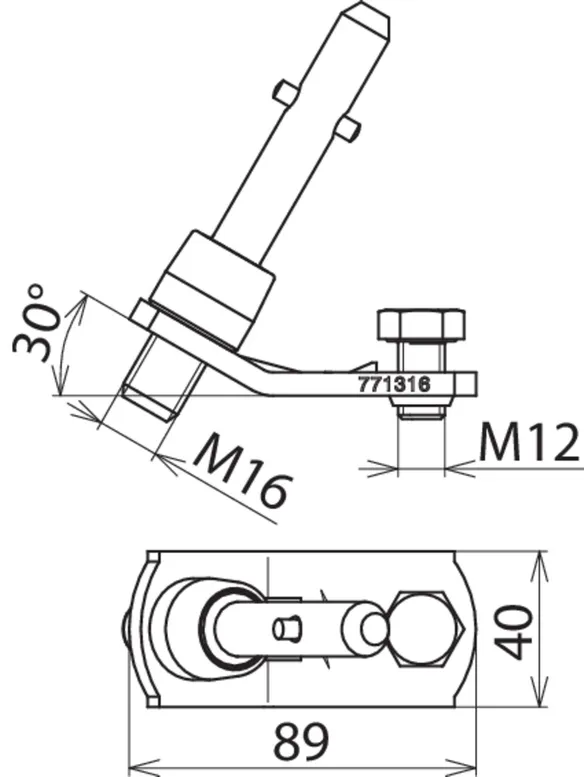

:quality(98)/www.dehn.fr/store/f/59526691/HDVORSCHAU/771316m_D.jpg)
:quality(98)/www.dehn.fr/store/f/59526691/HDVORSCHAU/771316m_D.jpg)
Caractéristiques techniques
| Dimensioni | M16 |
| Antirotazione | PK1 |
| Per sezione corda Cu | 16 ... 150 mm2 |
| Corrente max di corto circuito Ik 0,5 s | 42,0 kA |
| Corrente max di corto circuito Ik 1 s | 29,6 kA |
