Elementi di connessione lato terra per quadri elettrici e linee aeree

  • Per la connessione sul lato terra a punti fissi a sfera, perni di connessione a “T”, conduttori tondi e piatti, pezzi di collegamento e profili piatti
  • Con elevato campo di serraggio fino a 40 mm
  • Esecuzione PK1 ovvero PK2, dispositivo antirotazione
  • Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Détails

lorem ipsum
Morsetto di messa a terra a fresatura su palo in acciaio laccato.
lorem ipsum

Pinza di terra universale, con vite ad alette

2 Produits

Référence de la pièce 774034 UEK 25 FS

GTIN 4013364114586, Clients tariffs no (UE): 85359000, Poids brut: 661.60 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Per punto fisso Ø 20 / 25 mm
Campo di serraggio per perno a T 15 mm
Campo di serraggio Pt / Td 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Le produit 774034 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774034 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 774130 UEK 30 FS

GTIN 4013364057739, Clients tariffs no (UE): 85359000, Poids brut: 780.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Per punto fisso Ø 25 / 30 mm
Campo di serraggio per perno a T 18 mm
Campo di serraggio Pt / Td 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Le produit 774130 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774130 a été ajouté au panier.

Aller à la boutique en ligne

Pinza di terra universale, con manico isolato

2 Produits

Référence de la pièce 774234 UEK 25 HG

GTIN 4013364114593, Clients tariffs no (UE): 85359000, Poids brut: 771.60 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Per punto fisso Ø 20 / 25 mm
Campo di serraggio per perno a T 15 mm
Campo di serraggio Pt / Td 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Le produit 774234 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774234 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 774330 UEK 30 HG

GTIN 4013364057715, Clients tariffs no (UE): 85359000, Poids brut: 941.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Per punto fisso Ø 25 / 30 mm
Campo di serraggio per perno a T 18 mm
Campo di serraggio Pt / Td 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Le produit 774330 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774330 a été ajouté au panier.

Aller à la boutique en ligne

Pinza di terra universale, con barretta di rotazione

2 Produits

Référence de la pièce 774434 UEK 25 SKN

GTIN 4013364114609, Clients tariffs no (UE): 85359000, Poids brut: 712.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Per punto fisso Ø 20 / 25 mm
Campo di serraggio per perno a T 15 mm
Campo di serraggio Pt / Td 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Le produit 774434 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774434 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 774530 UEK 30 SKN

GTIN 4013364057746, Clients tariffs no (UE): 85359000, Poids brut: 700.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Per punto fisso Ø 30 mm
Campo di serraggio per perno a T 18 mm
Campo di serraggio Pt / Td 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Le produit 774530 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 774530 a été ajouté au panier.

Aller à la boutique en ligne

Pinza per punti fissi a sfera, fissa con vite ad alette

2 Produits

Référence de la pièce 772312 KKH 20 FS

GTIN 4013364054431, Clients tariffs no (UE): 85359000, Poids brut: 480.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Per punto fisso Ø 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120 mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA

Le produit 772312 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772312 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 772322 KKH 25 FS

GTIN 4013364054455, Clients tariffs no (UE): 85359000, Poids brut: 747.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Per punto fisso Ø 25 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Le produit 772322 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772322 a été ajouté au panier.

Aller à la boutique en ligne

Pinza per punti fissi a sfera, fissa con manico isolato

2 Produits

Référence de la pièce 772313 KKH 20 HG

GTIN 4013364054448, Clients tariffs no (UE): 85359000, Poids brut: 400.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Per punto fisso Ø 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120 mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA

Le produit 772313 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772313 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 772323 KKH 25 HG

GTIN 4013364054462, Clients tariffs no (UE): 85359000, Poids brut: 876.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Per punto fisso Ø 25 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Le produit 772323 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 772323 a été ajouté au panier.

Aller à la boutique en ligne

Elemento di connessione di terra con galletto

2 Produits

Référence de la pièce 775621 EAS EK FM 12

GTIN 4013364102545, Clients tariffs no (UE): 85359000, Poids brut: 311.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Dimensioni M12
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Le produit 775621 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 775621 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 775631 EAS EK FM 16

GTIN 4013364102552, Clients tariffs no (UE): 85359000, Poids brut: 290.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Dimensioni M16
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Le produit 775631 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 775631 a été ajouté au panier.

Aller à la boutique en ligne

Elemento di connessione di terra con vite ad alette

2 Produits

Référence de la pièce 775626 EAS EK FS 12

GTIN 4013364102569, Clients tariffs no (UE): 85359000, Poids brut: 343.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Dimensioni M12 x 15 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Le produit 775626 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 775626 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 775636 EAS EK FS 16

GTIN 4013364102576, Clients tariffs no (UE): 85359000, Poids brut: 350.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Dimensioni M16 x 15 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Le produit 775636 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 775636 a été ajouté au panier.

Aller à la boutique en ligne

Boccola di connessione di terra con vite ad alette

Per punti fissi di terra con scanalatura anulare.

1 Produit

Référence de la pièce 790150 EAB RN 16 FS

GTIN 4013364005365, Clients tariffs no (UE): 85359000, Poids brut: 450.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Dimensioni Ø16 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150*) mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA
*) per lunghezza corda > 4000 mm: max. fino a 95 mm2 (26,5 kA / 0,5 s)

Le produit 790150 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 790150 a été ajouté au panier.

Aller à la boutique en ligne

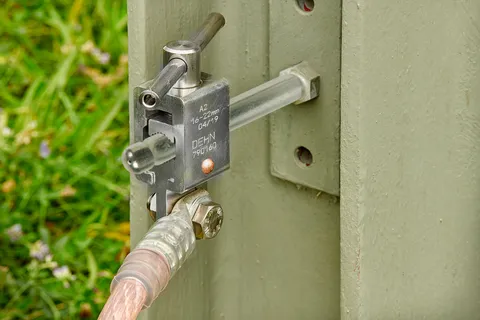

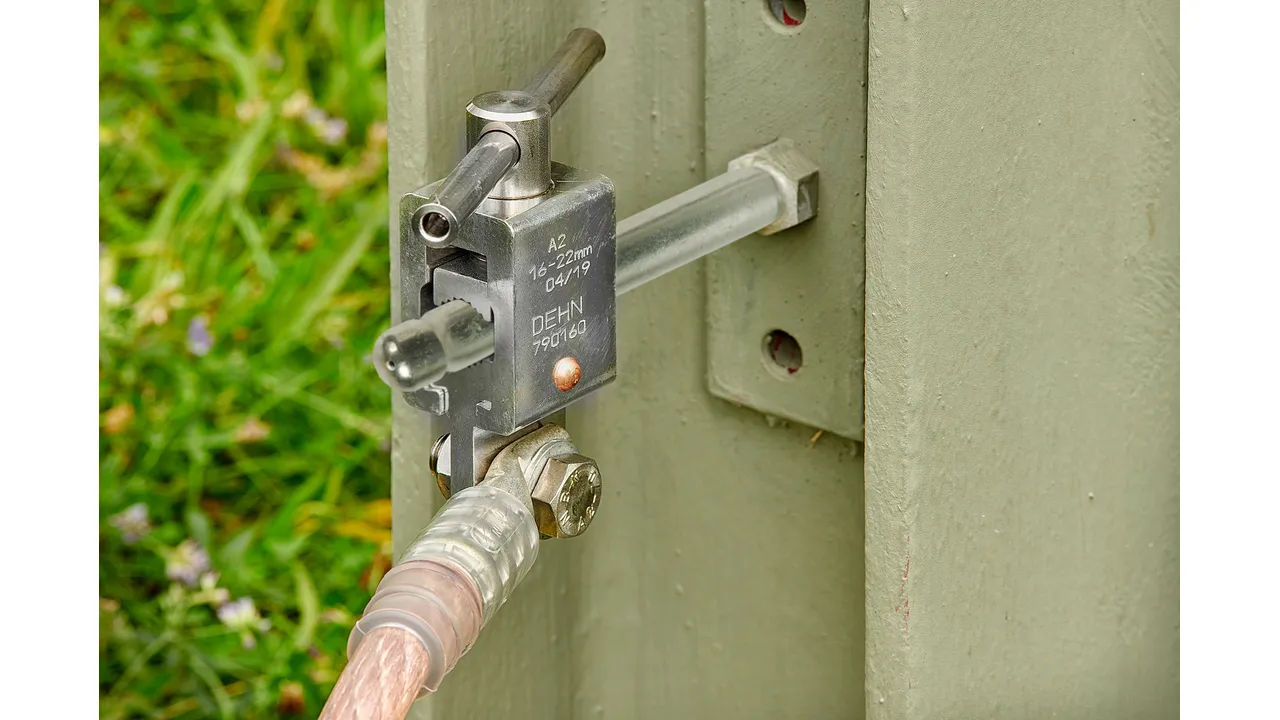

Boccola di connessione di terra con barretta di rotazione

Per punti fissi di terra con scanalatura anulare.

1 Produit

Référence de la pièce 790160 EAB RN 16 SKN

GTIN 4013364018693, Clients tariffs no (UE): 85359000, Poids brut: 737.40 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Dimensioni Ø16 mm
Antirotazione PK2
Per sezione corda Cu 16 ... 150**) mm2
Corrente di corto circuito max. Icc 0,5 s 29,6 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA
**) corrente di corto circuito anche per durata di arresto Ik 1 s max. 29,6 kA

Le produit 790160 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 790160 a été ajouté au panier.

Aller à la boutique en ligne

Morsetto di messa a terra con barretta di rotazione e molla a tazza

Rondella di fresatura, molla a tazza e barretta di rotazione per un contatto sicuro.

1 Produit

Référence de la pièce 792190 EFK FL40 SKN

GTIN 4013364068315, Clients tariffs no (UE): 85359000, Poids brut: 1.32 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Campo di serraggio fino a 40 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 95 mm2
Corrente di corto circuito max. Icc 0,5 s 26,5 kA
Corrente di corto circuito max. Icc 0,5 s 18,7 kA

Le produit 792190 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 792190 a été ajouté au panier.

Aller à la boutique en ligne

Morsetto di messa a terra con barretta di rotazione

Rondella di fresatura e barretta di rotazione per un contatto sicuro.

1 Produit

Référence de la pièce 792030 EFK FL30 SKN

GTIN 4013364005853, Clients tariffs no (UE): 85359000, Poids brut: 610.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations



Caractéristiques techniques

Campo di serraggio fino a 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 50 mm2
Corrente di corto circuito max. Icc 0,5 s 14,0 kA
Corrente di corto circuito max. Icc 0,5 s 9,9 kA

Le produit 792030 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 792030 a été ajouté au panier.

Aller à la boutique en ligne
back to top
