DEHNguard ME/SE DC ... (FM)

  • Limitatore di sovratensione combinato utilizzabile in modo universale, costituito da elemento base e modulo di protezione innestabile
  • Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
  • Unità di manovra in corrente continua efficiente DCD per impedire danni da incendio dovuto all'innesco di archi in DC
  • Impiego senza fusibile nei limiti definiti dell'applicazione
  • Indicazione di funzionamento / guasto tramite
  • marcatura verde o rossa nella finestrella
  • Sostituzione facile e senza attrezzi del modulo di protezione tramite sistema di blocco con tasto di sblocco modulo

DEHNguard M DC ACI 1250 FM

Calata modulare per applicazioni in corrente continua; con contatto di scambio pulito per il telesegnalamento.

1 Produit

Référence de la pièce 972150 DG M DC ACI 1250 FM

GTIN 4013364530850, Clients tariffs no (UE): 85354000, Poids brut: 757.40 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Scaricatore di sovratensione di tipo 2, DG M DC ACI 1250 FM
modulare, scaricatore di sovratensione innestabile
per applicazioni in corrente continua, larghezza 6 unità modulari
indicazione meccanica di funzionamento/guasto
Scaricatore di tipo 2 conforme alla norma EN / IEC 61643-41
costituito dalla combinazione interruttore / spinterometro
Appositamente progettato per l'impiego in apparecchiature di ricarica DC fino a 1250 V
Tensione massima continuativa (+ --> -): 1250 V DC
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
contatto di scambio pulito per il telesegnalamento come contatto di scambio
A prova di vibrazioni e di urti secondo la norma EN60068
Soddisfa la norma IEC 61851-23

Fabbricato: DEHN
Tipo: DG M DC ACI 1250 FM
Art.: 972150
o similare.

Certificats



Caractéristiques techniques

Classificazione SPD conforme alla norma EN 61643-41 / ... IEC 61643-41 Tipo 2 / Classe II
Tensione massima continuativa DC [DC+ --> DC-] (UC ) 1250 V
Tensione massima continuativa DC [(DC+/DC-) --> PE] (UC ) 625 V
Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Corrente impulsiva nominale max. di scarica (8/20 µs): (Imax ) 20 kA
Livello di protezione [DC+ --> DC-] (UP ) < 5 kV
Livello di protezione [(DC+/DC-) --> PE] (UP ) < 2,5 kV
Tenuta max. al cortocircuito (ISCCR ) 5 kA
Contatto FM / forma contatto scambio pulito

Le produit 972150 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972150 a été ajouté au panier.

Aller à la boutique en ligne

DEHNguard ME DC ... FM

Scaricatore combinato modulare per applicazioni in corrente continua; con contatto di telesegnalamento (contatto di scambio pulito).

1 Produit

Référence de la pièce 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Clients tariffs no (UE): 85363030, Poids brut: 530.49 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Scaricatore combinato tipo 1+2 DEHNguard ME DC Y 1000 FM
Scaricatore combinato tripolare modulare innestabile
per applicazioni in corrente continua, larghezza 4 unità
indicazione meccanica di funzionamento/guasto
Scaricatore di tipo 1+2 conforme alla norma EN 61643-11 circuito Y
costituito da tecnologia con varistore-scaricatore di gas integrato privo di corrente di fuga
Unità di manovra DCD per corrente continua specificamente adatta all'impiego
in circuiti CC fino a 1000 V.
Tensione massima continuativa: 1000 V DC
Corrente impulsiva di fulmine 5 kA (10/350 µs)
Corrente impulsiva nominale di scarica: 12,5 kA (8/20 µs)
contatto di scambio pulito per il telesegnalamento come contatto di scambio
A prova di vibrazioni e di urti secondo la norma EN60068

Fabbricato: DEHN
Tipo: DG ME DC Y 1000 FM
Art.: 972147
o similare.

Certificats



Caractéristiques techniques

Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 5 kA
Corrente impulsiva nominale di scarica (8/20 µs) (In ) 12,5 kA
Corrente impulsiva nominale max. di scarica (8/20 µs): (Imax ) 20 kA
Livello di protezione [DC+ --> DC-] (UP ) < 3,75 kV
Livello di protezione [(DC+/DC-) --> PE] (UP ) < 2,5 kV
Tenuta max. al cortocircuito (ISCCR ) 5 kA
Contatto FM / forma contatto scambio pulito

Le produit 972147 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972147 a été ajouté au panier.

Aller à la boutique en ligne

DEHNguard SE DC ...

Limitatore di sovratensione unipolare, modulare per l'applicazione negli impianti in corrente continua.

4 Produits

Référence de la pièce 972110 DG SE DC 60

GTIN 4013364158504, Clients tariffs no (UE): 85363030, Poids brut: 160.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione DEHNguard SE DC 60
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tecnologia a varistore molo potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 60 V DC
Livello di protezione: <= 0,5 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione da
sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 60
Art.: 972110
o similare.

Certificats



Caractéristiques techniques

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11 Tipo 2 / Class II
Massima tensione continuativa DC (UC ) 60 V
Corrente impulsiva nominale di scarica (8/20 µs) (In ) 12,5 kA
Livello di protezione (UP ) ≤ 0,5 kV
Tenuta al cortocircuito senza fusibile DC (ISCCR ) 300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (ISCCR ) 25 kA
Protezione da sovraccorrente max. in rete 35 A gG

Le produit 972110 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972110 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972120 DG SE DC 242

GTIN 4013364158528, Clients tariffs no (UE): 85363030, Poids brut: 170.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione DEHNguard SE DC 242
Limitatore di sovratensione unipolare, modulare, innestable
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia a varistore molto potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 242 V DC
Livello di protezione: <= 1,25 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo
CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 242
Art.: 972120
o similare.

Certificats



Caractéristiques techniques

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11 Tipo 2 / Class II
Massima tensione continuativa DC (UC ) 242 V
Corrente impulsiva nominale di scarica (8/20 µs) (In ) 12,5 kA
Livello di protezione (UP ) ≤ 1,25 kV
Tenuta al cortocircuito senza fusibile DC (ISCCR ) 300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (ISCCR ) 25 kA
Protezione da sovraccorrente max. in rete 35 A gG

Le produit 972120 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972120 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972130 DG SE DC 550

GTIN 4013364158627, Clients tariffs no (UE): 85363030, Poids brut: 184.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione DEHNguard SE DC 550
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tecnologia a varistore molto potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 550 V DC
Livello di protezione: <= 2,0 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 550
Art.: 972130
o similare.

Certificats



Caractéristiques techniques

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11 Tipo 2 / Class II
Massima tensione continuativa DC (UC ) 550 V
Corrente impulsiva nominale di scarica (8/20 µs) (In ) 12,5 kA
Livello di protezione (UP ) ≤ 2,0 kV
Tenuta al cortocircuito senza fusibile DC (ISCCR ) 200 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (ISCCR ) 25 kA
Protezione da sovraccorrente max. in rete 35 A gG

Le produit 972130 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972130 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972140 DG SE DC 900

GTIN 4013364158641, Clients tariffs no (UE): 85363030, Poids brut: 190.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione DEHNguard SE DC 900
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tecnologia a varistore molto potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 900 V DC
Livello di protezione: <= 3,0 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 900
Art.: 972140
o similare.

Certificats



Caractéristiques techniques

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11 Tipo 2 / Class II
Massima tensione continuativa DC (UC ) 900 V
Corrente impulsiva nominale di scarica (8/20 µs) (In ) 12,5 kA
Livello di protezione (UP ) ≤ 3,0 kV
Tenuta al cortocircuito senza fusibile DC (ISCCR ) 100 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (ISCCR ) 25 kA
Protezione da sovraccorrente max. in rete 80 A gPV

Le produit 972140 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972140 a été ajouté au panier.

Aller à la boutique en ligne

DEHNguard SE DC ... FM

Limitatore di sovratensione unipolare, modulare per l'applicazione negli impianti in corrente continua; con contatto di scambio pulito per il telesegnalamento.

4 Produits

Référence de la pièce 972115 DG SE DC 60 FM

GTIN 4013364158511, Clients tariffs no (UE): 85363030, Poids brut: 164.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione DEHNguard SE DC 60 FM
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tecnologia a varistore molto potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 60 V DC
Livello di protezione: <= 0,5 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione da
sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 60 FM
Art.: 972115
o similare.

Certificats



Caractéristiques techniques

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11 Tipo 2 / Class II
Massima tensione continuativa DC (UC ) 60 V
Corrente impulsiva nominale di scarica (8/20 µs) (In ) 12,5 kA
Livello di protezione (UP ) ≤ 0,5 kV
Tenuta al cortocircuito senza fusibile DC (ISCCR ) 300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (ISCCR ) 25 kA
Protezione da sovraccorrente max. in rete 35 A gG
Contatto FM / forma contatto scambio

Le produit 972115 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972115 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972125 DG SE DC 242 FM

GTIN 4013364158610, Clients tariffs no (UE): 85363030, Poids brut: 174.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

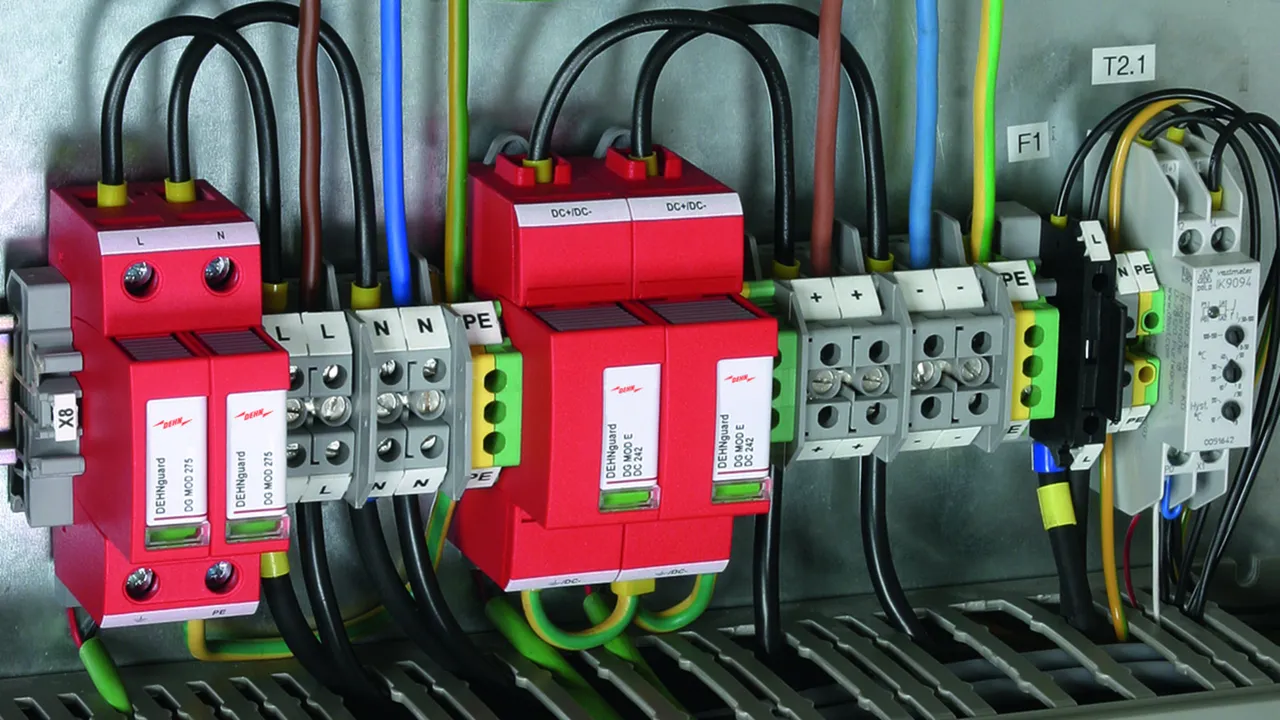

Limitatore di sovratensione DEHNguard SE DC 242 FM
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia a varistore molto potente
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 242 V DC
Livello di protezione: <= 1,25 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 242 FM
Art.: 972125
o similare.

Certificats



Caractéristiques techniques

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11 Tipo 2 / Class II
Massima tensione continuativa DC (UC ) 242 V
Corrente impulsiva nominale di scarica (8/20 µs) (In ) 12,5 kA
Livello di protezione (UP ) ≤ 1,25 kV
Tenuta al cortocircuito senza fusibile DC (ISCCR ) 300 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (ISCCR ) 25 kA
Protezione da sovraccorrente max. in rete 35 A gG
Contatto FM / forma contatto scambio

Le produit 972125 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972125 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972135 DG SE DC 550 FM

GTIN 4013364158634, Clients tariffs no (UE): 85363030, Poids brut: 189.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione DEHNguard SE DC 550 FM
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Con contatto di telesegnalamento
Tecnologia a varistore ad alta prestazione
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 550 V DC
Livello di protezione: <= 2,0 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 550 FM
Art.: 972135
o similare.

Certificats



Caractéristiques techniques

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11 Tipo 2 / Class II
Massima tensione continuativa DC (UC ) 550 V
Corrente impulsiva nominale di scarica (8/20 µs) (In ) 12,5 kA
Livello di protezione (UP ) ≤ 2,0 kV
Tenuta al cortocircuito senza fusibile DC (ISCCR ) 200 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (ISCCR ) 25 kA
Protezione da sovraccorrente max. in rete 35 A gG
Contatto FM / forma contatto scambio

Le produit 972135 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972135 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 972145 DG SE DC 900 FM

GTIN 4013364158658, Clients tariffs no (UE): 85363030, Poids brut: 194.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione DEHNguard SE DC 900 FM
Limitatore di sovratensione unipolare, modulare, innestabile
per l'applicazione negli impianti in corrente continua, dimensioni: 1,5 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Con contatto di telesegnalamento
Tecnologia a varistore ad alta prestazione
Specifico per l'impiego nei dispositivi progettati con circuiti di corrente in DC
Massima tensione continuativa: 900 V DC
Livello di protezione: <= 3,0 kV
Corrente impulsiva nominale di scarica: 12,5 kA
Tenuta al corto circuito con protezione
da sovracorrente DC max. in rete: 2000 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG SE DC 900 FM
Art.: 972145
o similare.

Certificats



Caractéristiques techniques

SPD classificazione secondo EN 61643-11/ ... CEI 61643-11 Tipo 2 / Class II
Massima tensione continuativa DC (UC ) 900 V
Corrente impulsiva nominale di scarica (8/20 µs) (In ) 12,5 kA
Livello di protezione (UP ) ≤ 3,0 kV
Tenuta al cortocircuito senza fusibile DC (ISCCR ) 100 A
Tenuta al corto circuito con protezione da sovraccorrente DC max. in rete (ISCCR ) 25 kA
Protezione da sovraccorrente max. in rete 80 A gPV
Contatto FM / forma contatto scambio

Le produit 972145 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 972145 a été ajouté au panier.

Aller à la boutique en ligne
back to top
