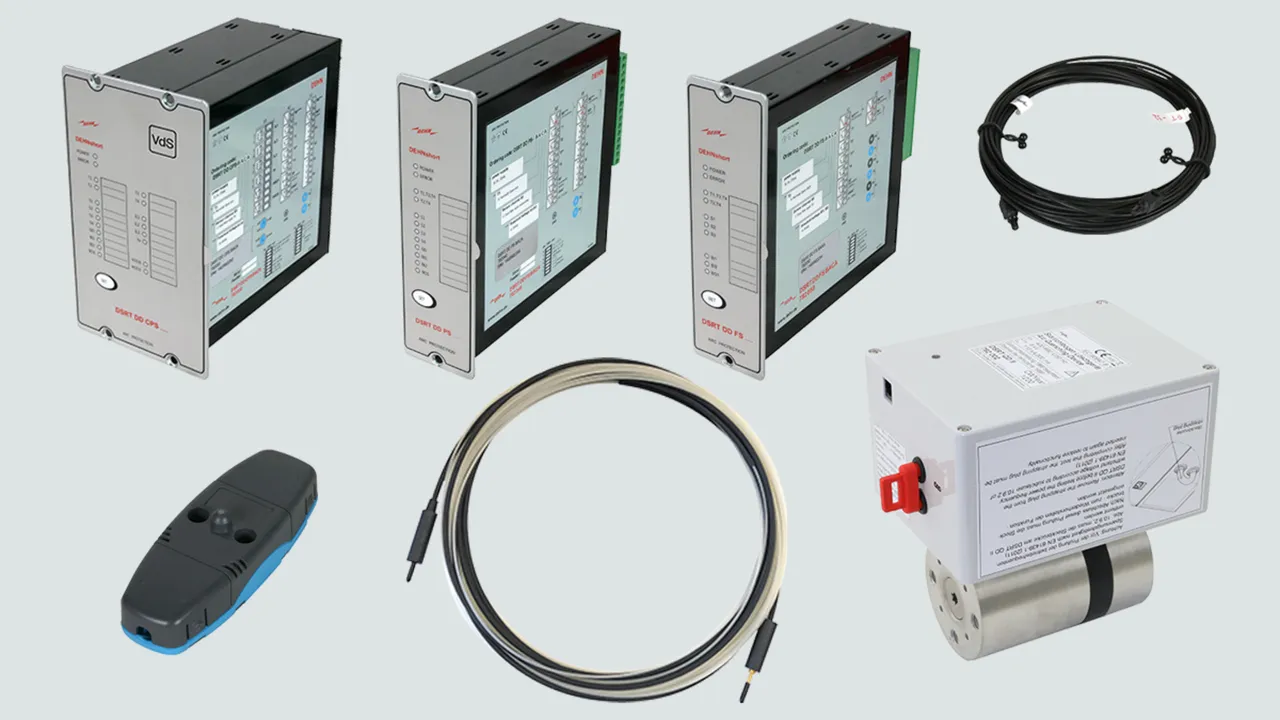

Sistema di protezione attiva contro gli archi elettrici DEHNshort

  • Protezione delle persone, del sistema e delle funzioni dell'impianto secondo la norma DIN EN 61439-2, parte 1 (IEC/TR 61641 ed. 3, 2014)
  • Impiego in quadri elettrici a bassa tensione secondo DIN EN 61439-2, dopo aver effettuato i test di integrazione secondo DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
  • Massima affidabilità dell'impianto
  • Progettazione di sistemi modulari
  • Lo stato del sistema è segnalato sulla parte anteriore dell’impianto.

Détails

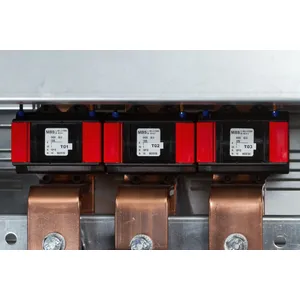

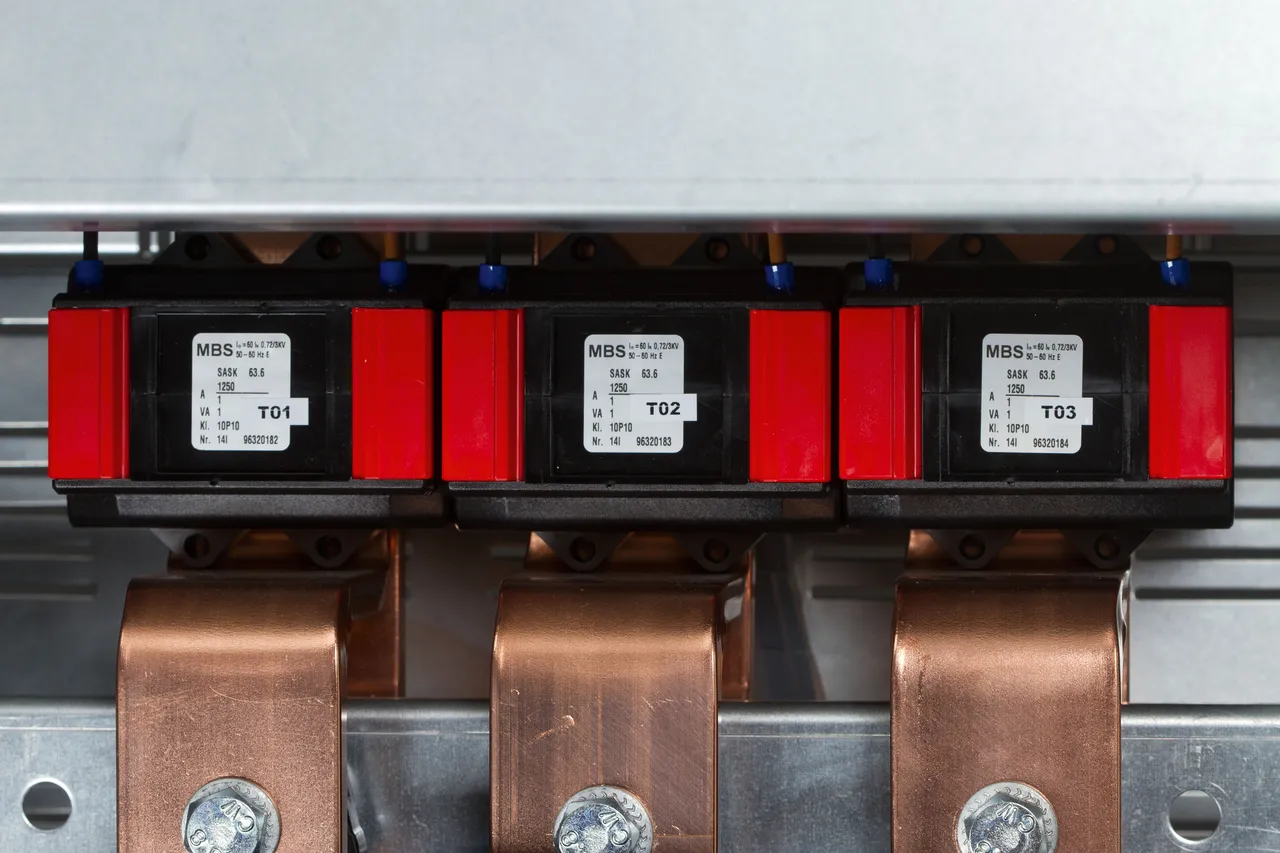

Trasformatori di corrente di protezione installati
lorem ipsum

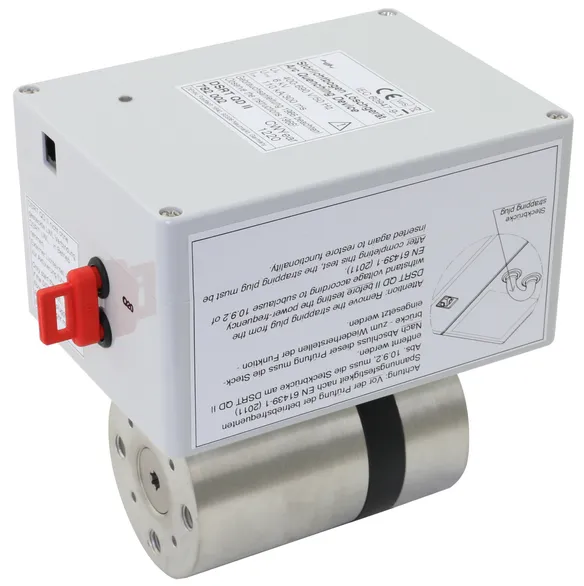

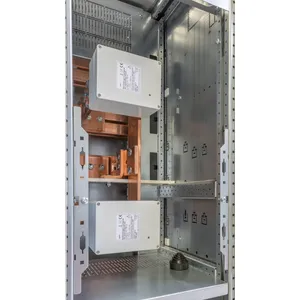

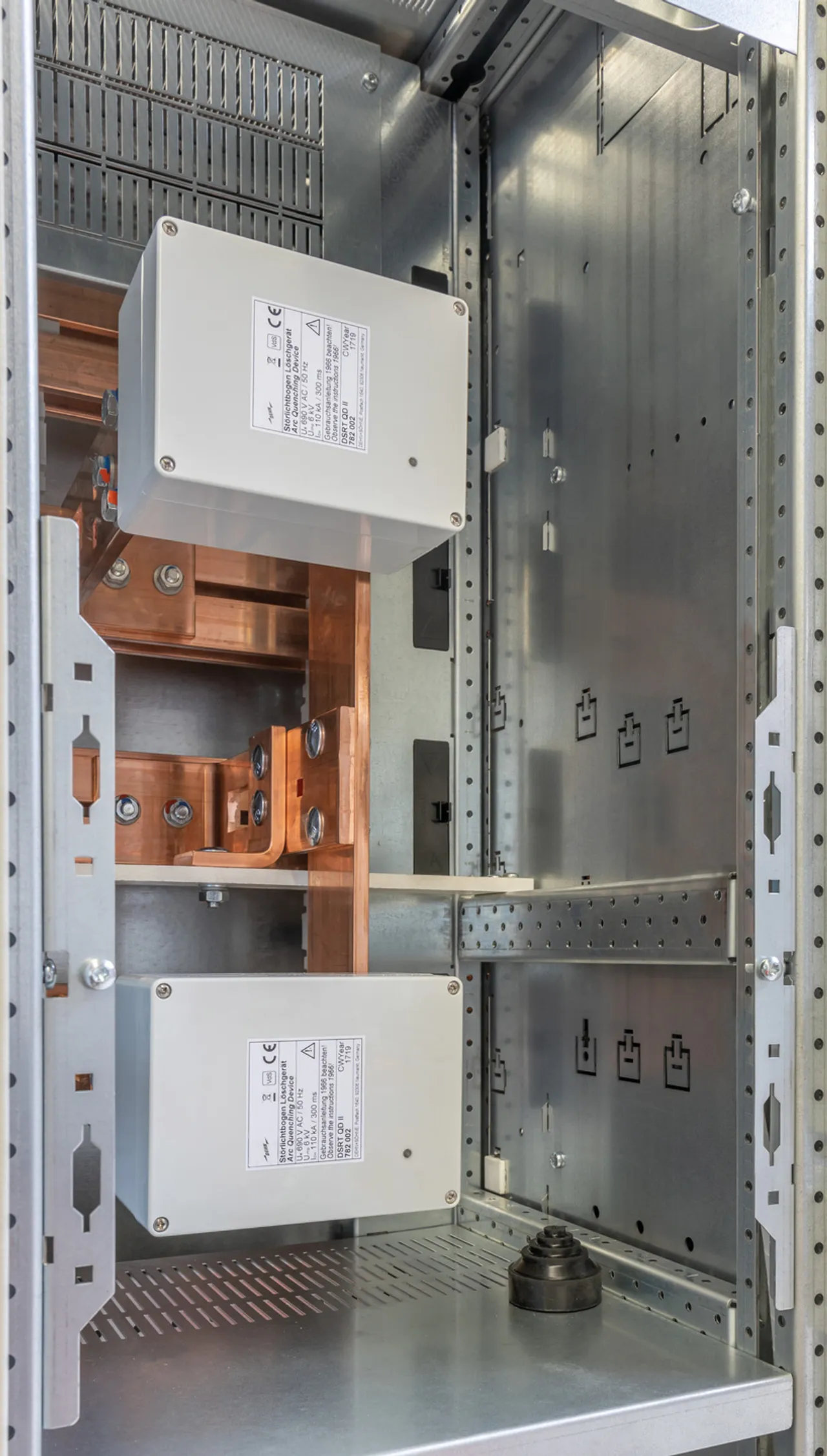

Dispositivi di estinzione in condizioni di installazione
lorem ipsum

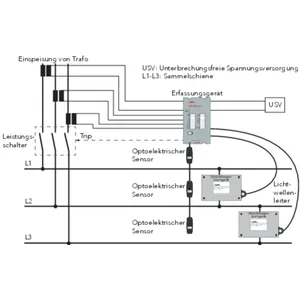

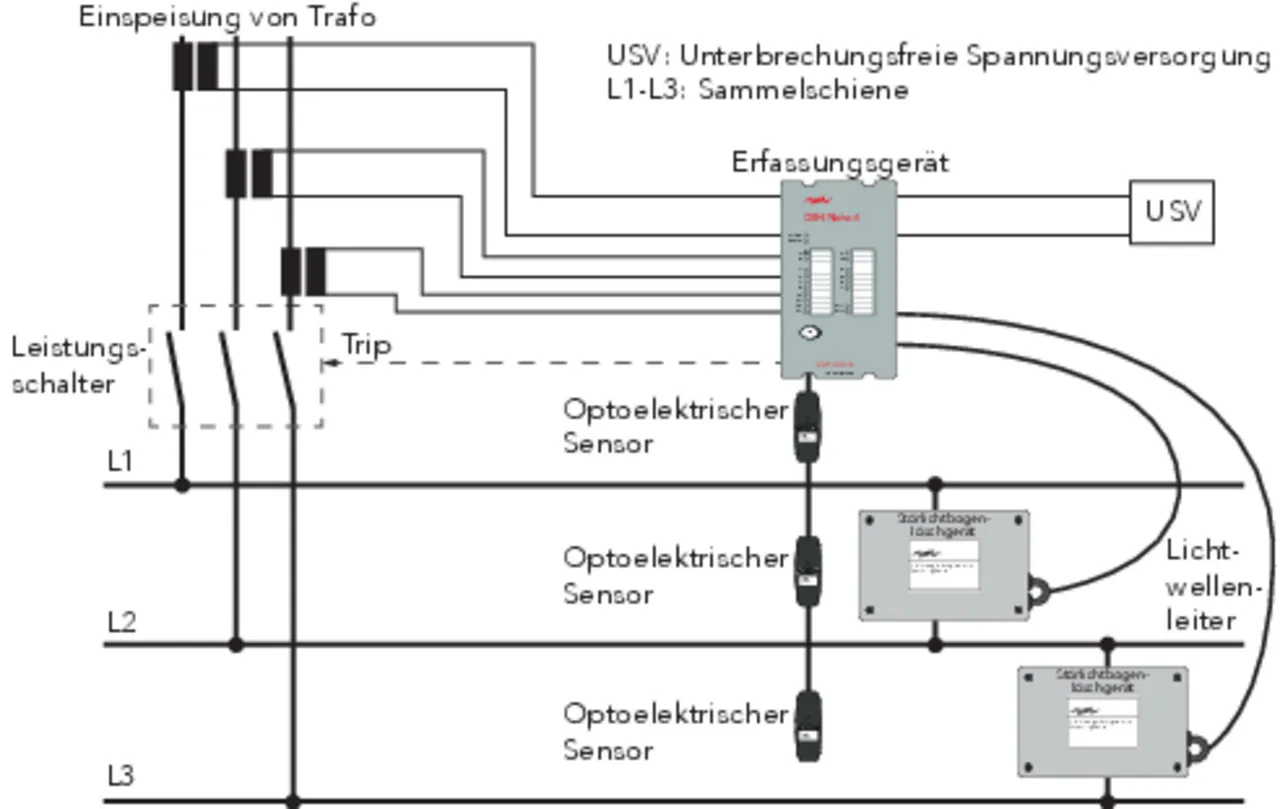

Schema di circuito basilare
lorem ipsum

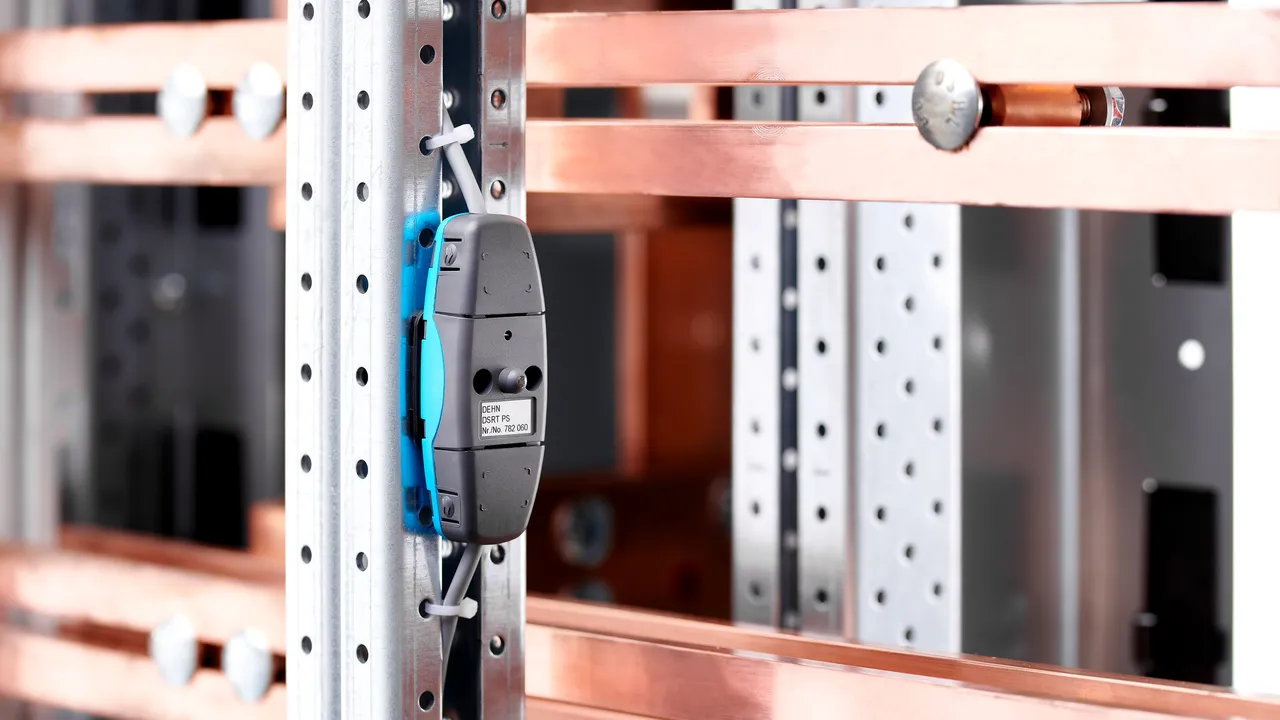

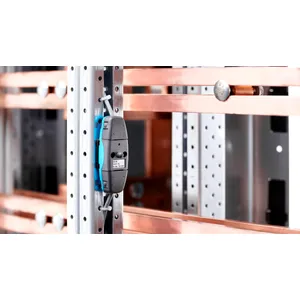

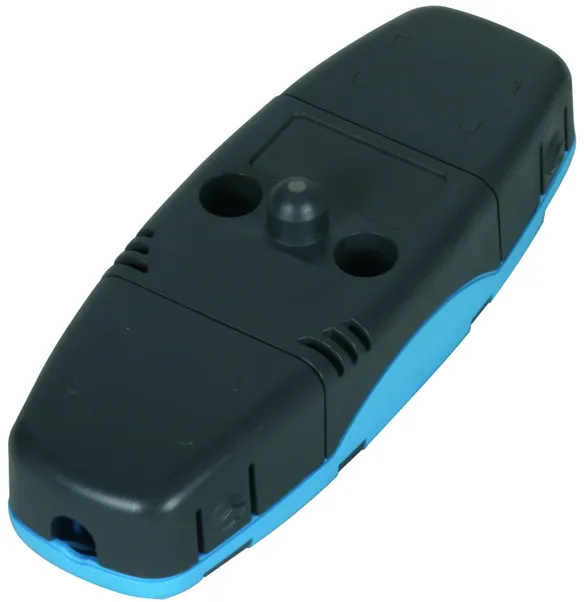

Sensori di luce installati
lorem ipsum

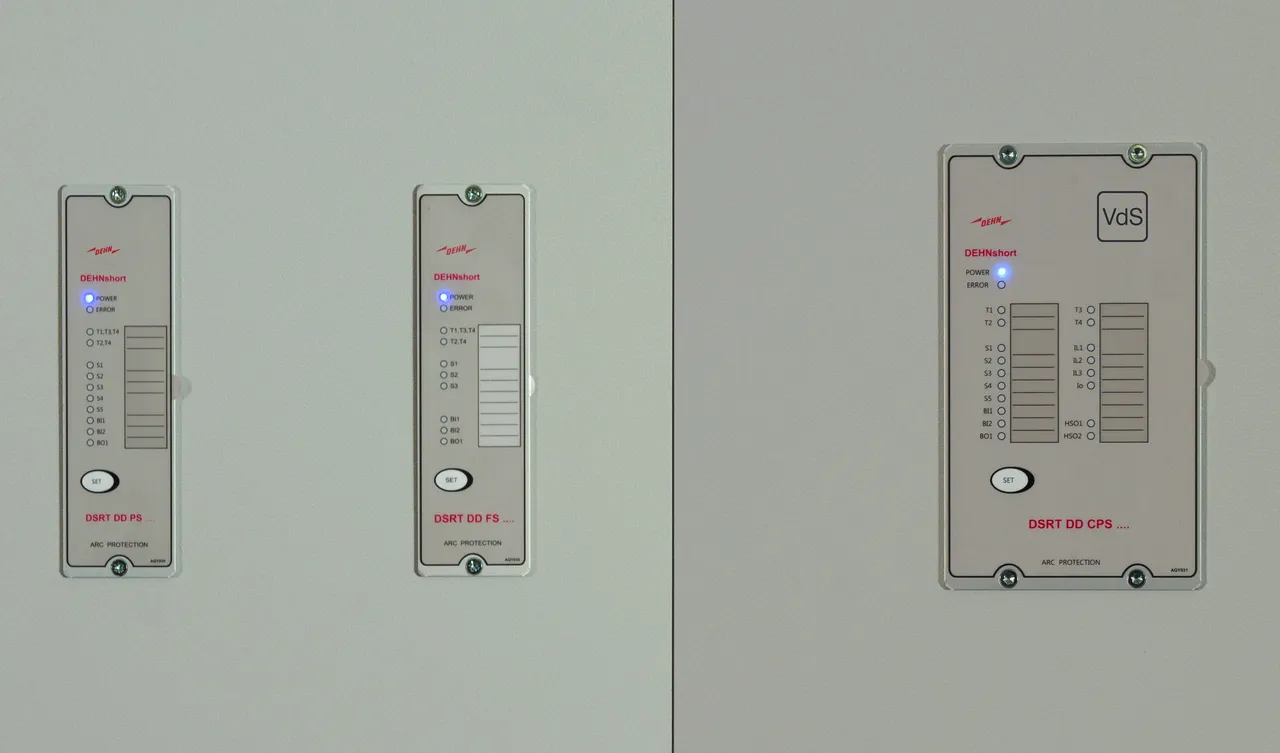

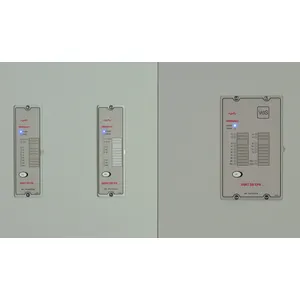

Dispositivi di rilevamento nella porta
lorem ipsum

Plus d'informations

Thèmes similaires

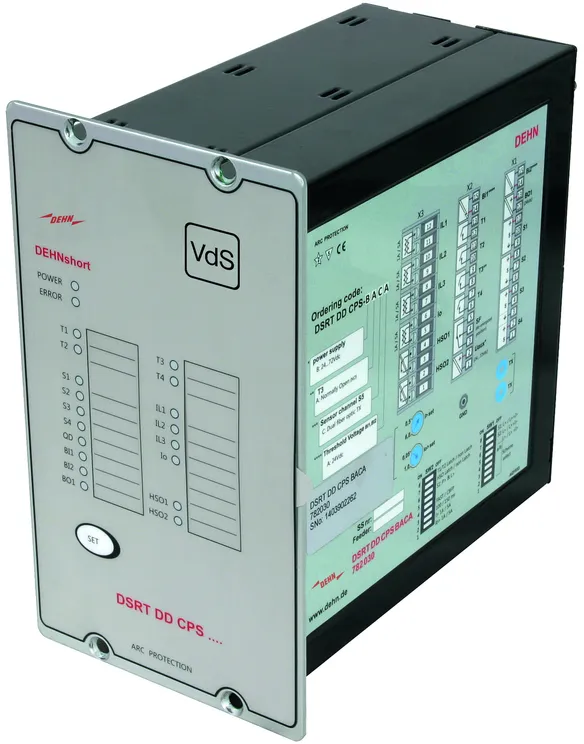

Dispositivo di rilevamento (corrente + luce)

Dispositivo di rilevamento DSRT DD CPS .... per il rilevamento di corrente e luce (sensori puntuali DSRT PS) con uscita per il collegamento di due dispositivi di estinzione DSRT QD II.

2 Produits

Référence de la pièce 782030 DSRT DD CPS BACA

GTIN 4013364245792, Clients tariffs no (UE): 85364900, Poids brut: 1.48 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per collegare sensori di luce di tipo puntuale
e un trasformatore di corrente
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 Sensore
Uscite relè: 4 a potenziale zero
5 A, 250 V AC/DC
Segnale di ingresso corrente: 1 / 5 A
Numero di connessioni del trasformatore di corrente:
3 per conduttore di fase 1 per corrente totale

Fabbricato: DEHN
Tipo: DSRT DD CPS BACA
Art.: 782030
o similare.

Certificats



Caractéristiques techniques

Tensione min / max (UN ) 18-72 V DC
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20

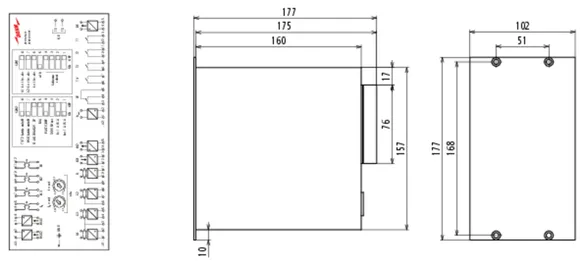

Dimensioni pannello frontale (lu x la ) 177 x 102 mm
Misure di montaggio (lu x la x p) 157 x 82 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Entrate corrente 1 A / 5 A (IL1, IL2, IL3, Io)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite ad alta velocità fino a 250 V AC/DC 2 A (HS01, HS02)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento HSO < 2 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Le produit 782030 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782030 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 782031 DSRT DD CPS AACA

GTIN 4013364245815, Clients tariffs no (UE): 85364900, Poids brut: 1.48 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per collegare sensori di luce di tipo puntuale
e un trasformatore di corrente
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 Sensore
Uscite relè: 4 a potenziale zero
5 A, 250 V AC/DC
Segnale di ingresso corrente: 1 / 5 A
Numero di connessioni del trasformatore di corrente:
3 per conduttore di fase 1 per corrente totale

Fabbricato: DEHN
Tipo: DSRT DD CPS AACA
Art.: 782031
o similare.

Certificats



Caractéristiques techniques

Tensione min / max (UN ) 92-265 V AC / DC
Frequenza 50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 102 mm
Misure di montaggio (lu x la x p) 157 x 82 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Entrate corrente 1 A / 5 A (IL1, IL2, IL3, Io)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite ad alta velocità fino a 250 V AC/DC 2 A (HS01, HS02)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento HSO < 2 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Le produit 782031 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782031 a été ajouté au panier.

Aller à la boutique en ligne

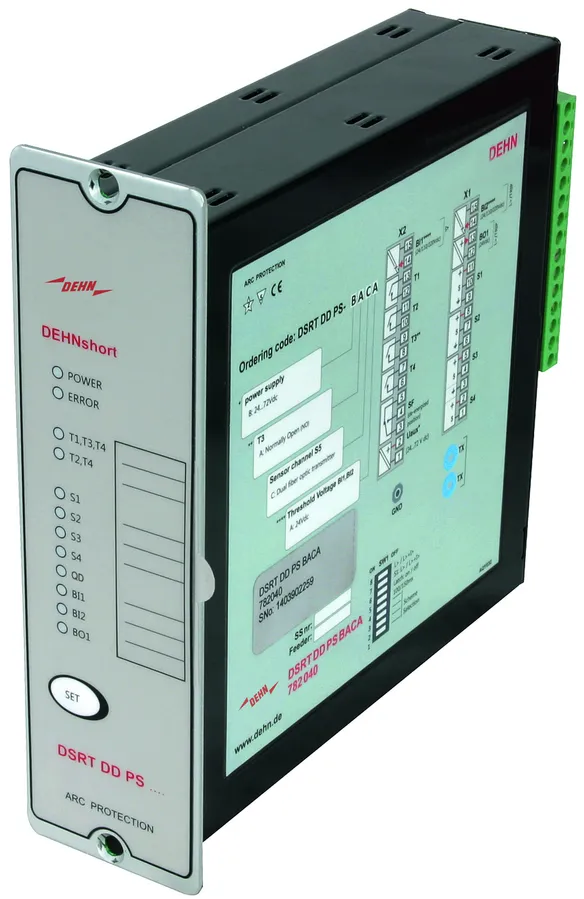

Dispositivo di rilevamento (sensore puntuale)

Dispositivo di rilevamento DSRT DD PS .... per il rilevamento della luce (sensori puntiformi DSRT PS) con uscita per il collegamento di due dispositivi di estinzione DSRT QD II.

2 Produits

Référence de la pièce 782040 DSRT DD PS BACA

GTIN 4013364245822, Clients tariffs no (UE): 85364900, Poids brut: 953.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 12 sensori di luce puntuali
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 sensori)
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD PS BACA
Art.: 782040
o similare.

Certificats



Caractéristiques techniques

Tensione min / max (UN ) 18-72 V DC
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20

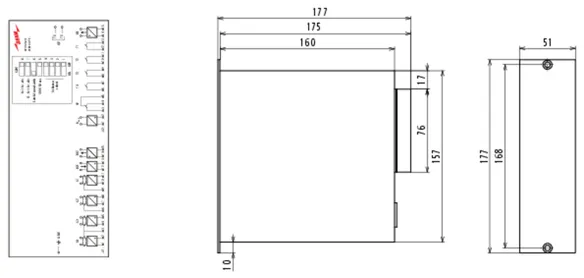

Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Le produit 782040 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782040 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 782041 DSRT DD PS AACA

GTIN 4013364245839, Clients tariffs no (UE): 85364900, Poids brut: 953.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 12 sensori di luce puntuali
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 sensori)
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD PS AACA
Art.: 782041
o similare.

Certificats



Caractéristiques techniques

Tensione min / max (UN ) 92-265 V AC / DC
Frequenza 50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Le produit 782041 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782041 a été ajouté au panier.

Aller à la boutique en ligne

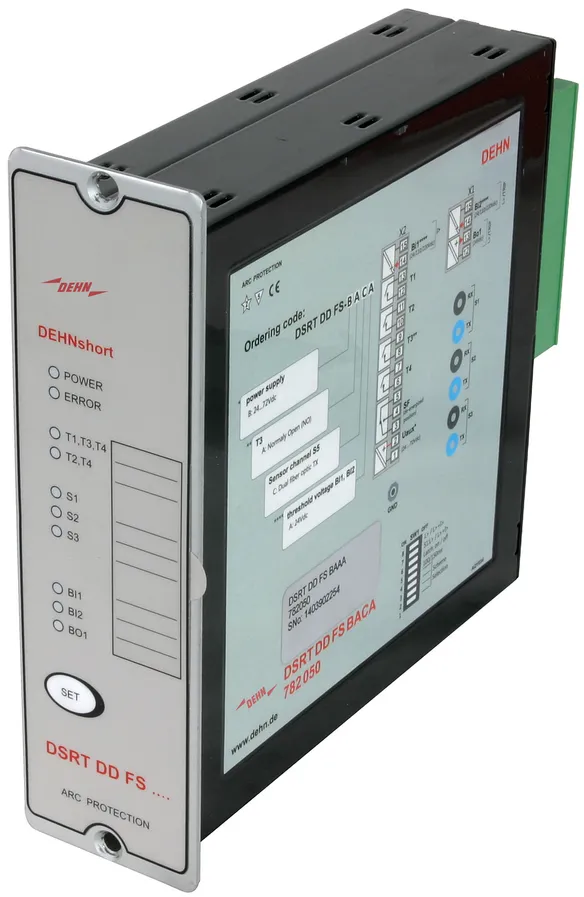

Dispositivo di rilevamento (sensore a fibre ottiche)

Dispositivo di rilevamento DSRT DD FS .... per il rilevamento della luce (sensore a fibra ottica DSRT FS).

2 Produits

Référence de la pièce 782050 DSRT DD FS BAAA

GTIN 4013364245846, Clients tariffs no (UE): 85364900, Poids brut: 1020.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 3 sensori a fibra ottica
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di ingressi ottici: 3
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD FS BAAA
Art.: 782050
o similare.

Certificats



Caractéristiques techniques

Tensione min / max (UN ) 18-72 V DC
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20

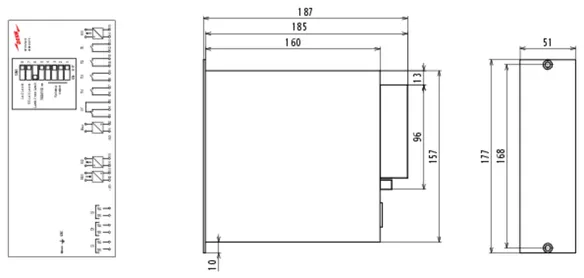

Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3 (è possibile collegare un sensore a fibra ottica (DSRT FS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Omologazioni VdS

Le produit 782050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782050 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 782051 DSRT DD FS AAAA

GTIN 4013364245853, Clients tariffs no (UE): 85364900, Poids brut: 1020.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 3 sensori a fibra ottica
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di ingressi ottici: 3
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD FS AAAA
Art.: 782051
o similare.

Certificats



Caractéristiques techniques

Tensione min / max (UN ) 92-265 V AC / DC
Frequenza 50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3 (è possibile collegare un sensore a fibra ottica (DSRT FS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Omologazioni VdS

Le produit 782051 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782051 a été ajouté au panier.

Aller à la boutique en ligne

Dispositivo di estinzione QD II

Dispositivo di estinzione da collegare ai dispositivi di rilevamento DSRT DD CPS e DSRT DD PS.

1 Produit

Référence de la pièce 782002 DSRT QD II

GTIN 4013364312562, Clients tariffs no (UE): 85363090, Poids brut: 5.23 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Dispositivo di estinzione
Dispositivo di estinzione per l'estinzione dell'arco elettrico
con connessione a 2 fasi al sistema di sbarre principali.
Corrente nominale di resistenza agli impulsi Ipk: 242 kA
Corrente nominale di resistenza a breve termine Icw: 110 kA / 300 ms
Tensione nominale di esercizio: 690 V / AC
Frequenza nominale: 50 Hz / 60 Hz

Fabbricato: DEHN
Tipo: DSRT QD II
Art.: 782002
o similare.

Certificats



Caractéristiques techniques

Norma IEC 60947-9-1:2019
Tensione nominale di esercizio (Ue ) 400 – 690 V AC
Corrente nominale di resistenza a breve termine (Icw ) 110 kA, 300 ms
Corrente nominale di resistenza agli impulsi (Ipk ) 242 kA

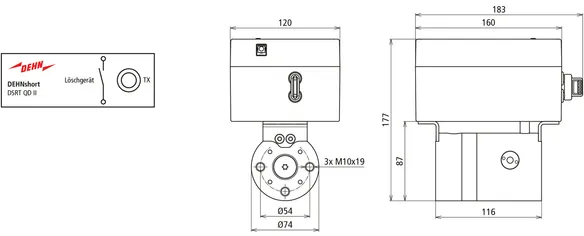

Dimensione (lu x la x p) 177 x 120 x 180 mm
Topologia della rete TN, TT, IT
Tipo di protezione IP 00
Omologazioni VdS

Le produit 782002 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782002 a été ajouté au panier.

Aller à la boutique en ligne

Cavo in fibra ottica

Cavi in fibra ottica preassemblati per il collegamento tra i dispositivi di rilevamento DSRT DD CPS e DSRT DD PS e le unità di estinzione DSRT QD II.
1 pacco = 2 pezzi.

4 Produits

Référence de la pièce 782020 DSRT LWL 0.75

GTIN 4013364236509, Clients tariffs no (UE): 85447000, Poids brut: 10.00 g/PAK, Prix unitaire: 1.00 PAK

Images

Plus d'informations

Cavi in fibra ottica preassemblati da 0,75 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 0,75 m


Fabbricato: DEHN
Tipo: DSRT LWL 0.75
Art.: 782020
o similare.

Certificats



Caractéristiques techniques

Lunghezza 0,75 m
Diametro 2,2 mm
Omologazioni VdS

Le produit 782020 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782020 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 782022 DSRT LWL 2.00

GTIN 4013364236516, Clients tariffs no (UE): 85447000, Poids brut: 20.00 g/PAK, Prix unitaire: 1.00 PAK

Images

Plus d'informations

Cavi in fibra ottica preassemblati da 2,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 2,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 2.00
Art.: 782022
o similare.

Certificats



Caractéristiques techniques

Lunghezza 2 m
Diametro 2,2 mm
Omologazioni VdS

Le produit 782022 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782022 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 782024 DSRT LWL 4.00

GTIN 4013364237193, Clients tariffs no (UE): 85447000, Poids brut: 36.00 g/PAK, Prix unitaire: 1.00 PAK

Images

Plus d'informations

Cavi in fibra ottica preassemblati da 4,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 4,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 4.00
Art.: 782024
o similare.

Certificats



Caractéristiques techniques

Lunghezza 4 m
Diametro 2,2 mm
Omologazioni VdS

Le produit 782024 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782024 a été ajouté au panier.

Aller à la boutique en ligne

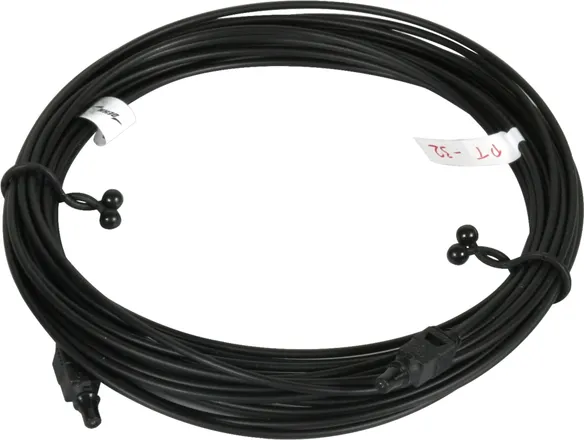

Référence de la pièce 782028 DSRT LWL 8.00

GTIN 4013364237223, Clients tariffs no (UE): 85447000, Poids brut: 66.00 g/PAK, Prix unitaire: 1.00 PAK

Images

Plus d'informations

Cavi in fibra ottica preassemblati da 8,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 8,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 8.00
Art.: 782028
o similare.

Certificats



Caractéristiques techniques

Lunghezza 8 m
Diametro 2,2 mm
Omologazioni VdS

Le produit 782028 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782028 a été ajouté au panier.

Aller à la boutique en ligne

Sensore puntiforme

Sensore puntuale DSRT PS per il rilevamento di archi elettrici. È possibile collegare in serie un massimo di 3 sensori a ciascun ingresso sensore degli apparecchi DSRT DD CPS e DSRT DD PS.

1 Produit

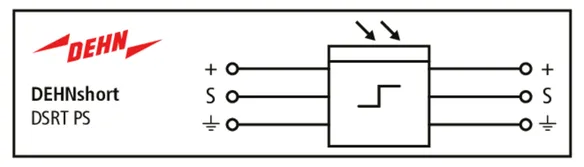

Référence de la pièce 782060 DSRT PS

GTIN 4013364245860, Clients tariffs no (UE): 85364900, Poids brut: 32.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Sensore puntiforme
Sensore di luce di tipo puntuale per rilevare
l'emissione luminosa dell'arco elettrico a partire da 5 kA.

Fabbricato: DEHN
Tipo: DSRT PS
Art.: 782060
o similare.

Certificats



Caractéristiques techniques

Dimensione (lu x la x a) 90 x 32,8 x 19,5 mm
Fori di fissaggio 2x 3,2 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA

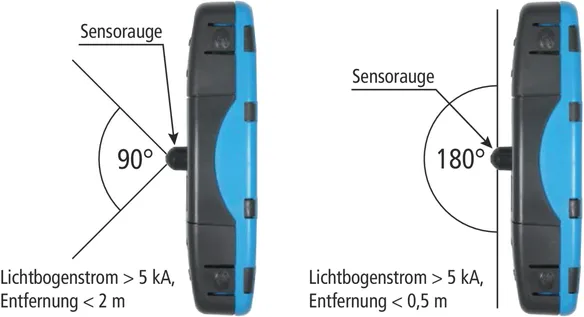

parc 90° (180°)
Max. distanza dall'arco elettrico 2 m (0,5 m)
Cablaggio del sensore 2 nuclei e schermatura
Specifiche dei cavi del sensore Twisted pair max. 0,5 mm², schermato
Lunghezza del cavo del sensore per ciascun canale del sensore 100 m
Tipo di protezione IP 60
Temperature di esercizio (TU ) –20 °C ... +85 °C
Omologazioni VdS

Le produit 782060 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782060 a été ajouté au panier.

Aller à la boutique en ligne

Sensore a fibra ottica

Sensore a fibra ottica DSRT FS per il rilevamento di archi elettrici. Un sensore può essere collegato a ciascun ingresso del dispositivo DSRT DD FS.

5 Produits

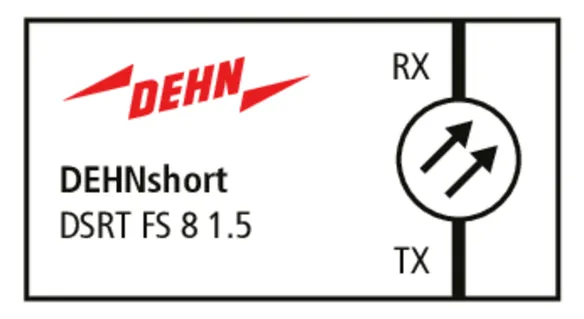

Référence de la pièce 782077 DSRT FS 8 1.5

GTIN 4013364273375, Clients tariffs no (UE): 85447000, Poids brut: 142.59 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Sensore a fibra ottica 8 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell’arco elettrico da 5 kA.
Lunghezza totale: 8 m

Fabbricato: DEHN
Tipo: DSRT FS 8 1.5
Art.: 782077
o similare.

Certificats



Caractéristiques techniques

Lunghezza sensore 8 m
Lunghezza sensore attivo 5 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max. 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Le produit 782077 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782077 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 782081 DSRT FS 10 1.5

GTIN 4013364273344, Clients tariffs no (UE): 85447000, Poids brut: 147.27 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Sensore a fibra ottica 10 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell’arco elettrico da 5 kA.
Lunghezza totale: 10 m

Fabbricato: DEHN
Tipo: DSRT FS 10 1.5
Art.: 782081
o similare.

Certificats



Caractéristiques techniques

Lunghezza sensore 10 m
Lunghezza sensore attivo 7 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Le produit 782081 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782081 a été ajouté au panier.

Aller à la boutique en ligne

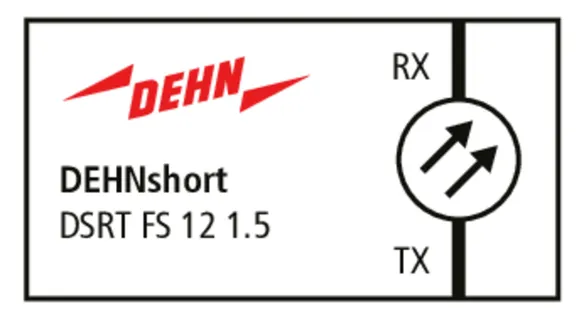

Référence de la pièce 782085 DSRT FS 12 1.5

GTIN 4013364273443, Clients tariffs no (UE): 85447000, Poids brut: 150.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Sensore a fibra ottica 12 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 12 m

Fabbricato: DEHN
Tipo: DSRT FS 12 1.5
Art.: 782085
o similare.

Certificats



Caractéristiques techniques

Lunghezza sensore 12 m
Lunghezza sensore attivo 9 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Le produit 782085 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782085 a été ajouté au panier.

Aller à la boutique en ligne

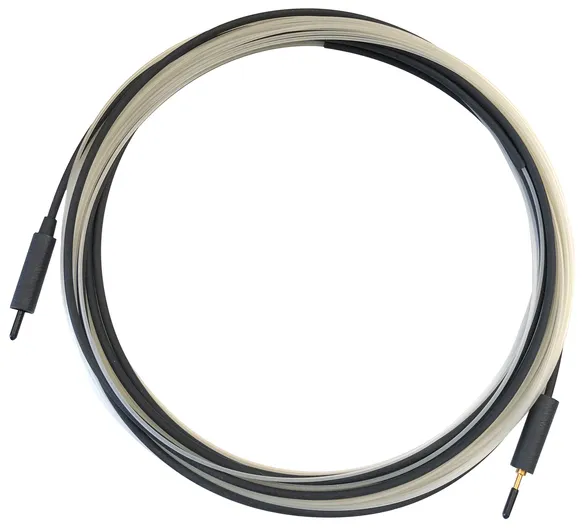

Référence de la pièce 782091 DSRT FS 15 1.5

GTIN 4013364273474, Clients tariffs no (UE): 85447000, Poids brut: 156.67 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Sensore a fibra ottica 15 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 15 m


Fabbricato: DEHN
Tipo: DSRT FS 15 1.5
Art.: 782091
o similare.

Certificats



Caractéristiques techniques

Lunghezza sensore 15 m
Lunghezza sensore attivo 12 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Le produit 782091 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782091 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 782092 DSRT FS 17 1.5

GTIN 4013364468092, Clients tariffs no (UE): 85447000, Poids brut: 170.88 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Sensore a fibra ottica 17 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 17 m

Fabbricato: DEHN
Tipo: DSRT FS 17 1.5
Art.: 782092
o similare.

Certificats



Caractéristiques techniques

Lunghezza sensore 17 m
Lunghezza sensore attivo 14 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Le produit 782092 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 782092 a été ajouté au panier.

Aller à la boutique en ligne
back to top
